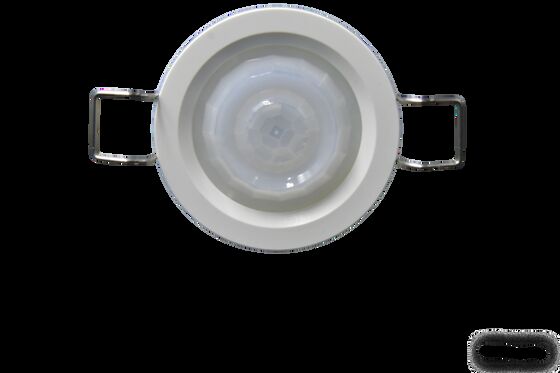

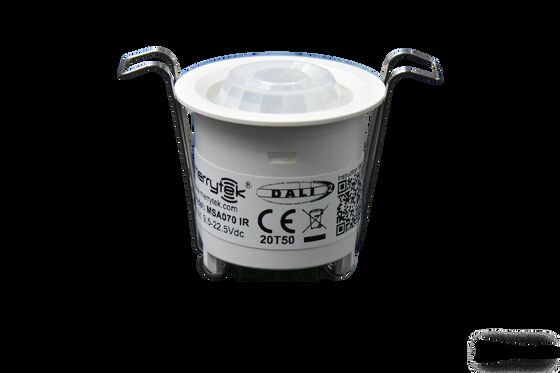

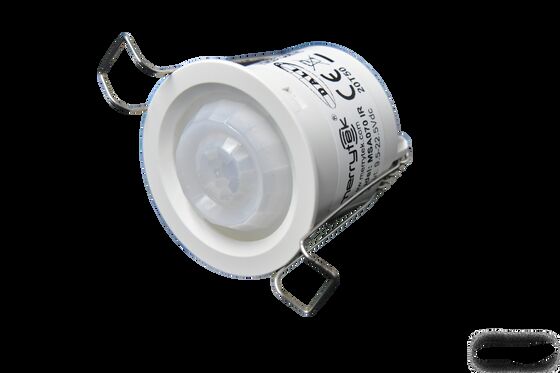

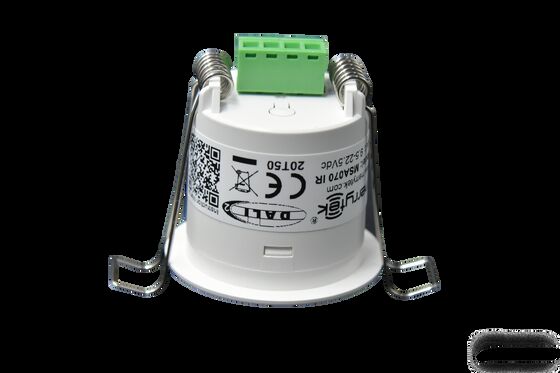

35 mm wycięty czujnik zajętości korytarza PIR na suficie z protokołem RS-485
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | Merrytek |
| Orzecznictwo | CE |
| Numer modelu | MSA070D IR 485 |
| Minimalne zamówienie | 100szt |
| Cena | Negocjowalne |
| Szczegóły pakowania | Białe pudełko + Białe etykiety pudełkowe + Płytka + Karton ((K=A)) |
| Czas dostawy | 1, Próbka i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, Zamówienie masowe: |
| Zasady płatności | T/T |
| Możliwość Supply | 10 000 sztuk miesięcznie |
Szczegóły Produktu
| Napięcie wejściowe | 12-24 V prądu stałego | Prąd roboczy | 20mA max. |
|---|---|---|---|
| Zużycie energii | ≤0,5 W | Funkcjonować | RS485 |
| Dostępny | Wykrywanie ruchu, czujnik światła dziennego | Wysokość montażu | 2.5-4m |
| Instalacja | Montaż podtynkowy | rozmiar cięcia | Φ35 mm |
| Podkreślić | 35 mm czujnik zajętości PIR sufitu,czujnik ruchu korytarza RS-485,czujnik PIR podłączony do sufitu |
||
opis produktu
Czujnik obecności PIR do montażu sufitowego z wycięciem 35 mm i protokołem RS-485
Kompaktowy czujnik obecności PIR do montażu sufitowego z wycięciem 35 mm, wyposażony w komunikację protokołem RS-485, zaprojektowany specjalnie do zastosowań w korytarzach i toaletach do wykrywania ruchu.
Kluczowe cechy
- Zaawansowana technologia wykrywania ruchu PIR
- Super mini obudowa z płaską soczewką Fresnela
- Wyjście protokołu RS485 do integracji z systemem
- Możliwość wykrywania światła otoczenia
- Konfigurowalny próg światła dziennego i tryby raportowania
- Maksymalny zasięg detekcji: średnica 8-10 metrów
- Idealny do zastosowań w korytarzach i łazienkach
- Zdalna konfiguracja obszaru detekcji, czasu podtrzymania i identyfikatora urządzenia
- Ukryta konstrukcja do montażu podtynkowego
- Ultra-mały rozmiar dla płynnej integracji z sufitem
Specyfikacje techniczne
| Parametry wejściowe/wyjściowe | |
|---|---|
| Napięcie wejściowe | 12-24V DC |
| Napięcie znamionowe | 12/24V DC |
| Prąd roboczy | Maksymalnie 20mA |
| Pobór mocy | ≤0.5W @12/24V DC |
| Sygnał wyjściowy | RS485 |
| Parametry czujnika | |
| Funkcja | Detekcja ruchu PIR + czujnik światła dziennego |
| Obszar detekcji | Ustawienie zdalne/RS485 MH18: 100%/75%/50%/25% |
| Czas podtrzymania | Ustawienie zdalne/RS485 MH18: 2s/30s/1min/3min/5min/10min/30min |
| Próg czujnika światła dziennego | Ustawienie zdalne/RS485 MH18: 5lux/15lux/30lux/50lux/100lux/150lux/Wyłącz |
| Zasięg detekcji promieniowej | Ruch styczny na wysokości 3m: 4-5m @25°C (zasięg detekcji ruchu radialnego krótszy) |
| Pilot zdalnego sterowania | Dostępny |
| Wysokość montażu | 2.5-4m (typowa: 3m) |
| Środowisko aplikacji | |
| Otwór wiertniczy | Φ35mm |
| Temperatura pracy | -25°C do +50°C (zasięg detekcji zmienia się wraz z temperaturą) |
| Temperatura przechowywania | -40°C do +80°C |
| Gwarancja | 3 lata (na problemy z jakością produktu w zastosowaniach wewnętrznych) |
| Standard okablowania | Średnica przewodu: 0.2-2.5mm, Długość odizolowania: 7-8mm |
| Normy certyfikacji | |
| Certyfikat | Zgodny z CE |
| Wymagania środowiskowe | Zgodny z RoHS |
| Stopień ochrony IP | IP20 |
Wymiary produktu
Schemat połączeń
Wzór promieniowania detekcji
Informacje o sygnale detekcji
Czujnik wykrywa sygnały ruchu ludzkiego w obszarze detekcji, szczególnie zoptymalizowany pod kątem znaczącego ruchu ludzkiego, takiego jak chodzenie.
Pilot zdalnego sterowania (MH18)
Specyfikacje protokołu RS485
| Prędkość transmisji | 9600 |
| Bit danych | 8 |
| Bit stopu | 1 |
| Typ danych komunikacyjnych | HEX TX/RX |
| Interwał poleceń danych | >210ms |
Struktura polecenia protokołu
| DATA0 | DATA1 | DATA2 | DATA3 | DATA4 | DATA5/DATA6/DATA7 | DATA8 |
|---|---|---|---|---|---|---|
| Nagłówek ramki | Bit wysoki ID | Bit niski ID | Długość danych | Funkcja | Wartość | Kod kontrolny |
Odwołanie do poleceń protokołu
| Polecenie | Funkcja | Zakres danych | R/W | Wartość domyślna |
|---|---|---|---|---|
| 0x00 | Odczyt wartości polecenia | - | w | - |
| 0x03 | Raport obecności/braku | 1-2 | w/r | 01 |
| 0x05 | Ustawienie obszaru detekcji | 0-100 | w/r | 100% |
| 0x07 | Czas blokowania | 0-FFFFFF | w | 0 |
| 0x08 | Aktywacja wskaźnika | 0-1 | w/r | 01 |
| 0x09 | Raport wartości światła dziennego | 0-1200lux | r | - |
| 0x0A | Ustawienie wartości kompensacji światła dziennego | 10-100 | w/r | 10Lux |
| 0x0D | Ustawienie czasu podtrzymania | 3-7200 | w/r | 30s |
| 0x17 | Wersja oprogramowania układowego | 0.0.0-100.0.0 | r | Aktualna wersja |
| 0x18 | Ustawienie identyfikatora urządzenia | 0x0000-0xFFFF | w/r | 0xFFFF |
| 0x20 | Ustawienie kompensacji światła dziennego | 0x01-0x64 | w/r | 0x0a |
| 0x21 | Edycja identyfikatora urządzenia | 0-1 | w | 0x00 |
| 0x22 | Tryb raportowania lub odczytu | 0-1 | w/r | 01 |
| 0x23 | Przełączenie stanu | 1 | w | 1 |
| 0x25 | Funkcja progu światła dziennego | 0-1200lux,65535 | w/r | 65535 |
| 0x26 | Aktywacja funkcji czujnika | 0-1 | w/r | 0 |
| 0x30 | Przywrócenie ustawień fabrycznych | 1 | w | - |
Wytyczne instalacyjne
- Instalacja musi być wykonana przez wykwalifikowanego elektryka przy odłączonym zasilaniu
- Maksymalnie 4m wysokości do użytku wyłącznie w pomieszczeniach, z dala od obszarów wrażliwych na temperaturę
- Upewnij się, że żadne duże obiekty nie blokują obszaru detekcji (czujnik nie wykrywa przez obiekty)
- Unikaj umieszczania w pobliżu silnie odbijających obiektów, routerów Wi-Fi lub kuchenek mikrofalowych
- Zasięg detekcji zoptymalizowany dla środowiska 25°C - wydajność zmienia się wraz z temperaturą
- Detekcja zoptymalizowana pod kątem ruchu stycznego - detekcja ruchu radialnego jest krótsza
Zastrzeżenie dotyczące produktu
Ze względu na złożoność technologii produktu i różnice w środowisku aplikacji, niniejsza specyfikacja służy wyłącznie jako odniesienie. Zastrzegamy sobie prawo do modyfikacji specyfikacji produktu bez powiadomienia i nie ponosimy żadnych zobowiązań prawnych ani gwarancji. Użytkownicy są zachęcani do uzupełniania lub modyfikowania treści specyfikacji na podstawie swojego doświadczenia z produktem.
Aby uzyskać szczegółowe specyfikacje techniczne i dokumentację protokołu, należy skontaktować się bezpośrednio z producentem.
