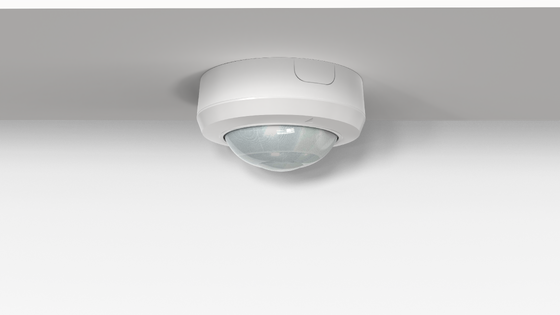

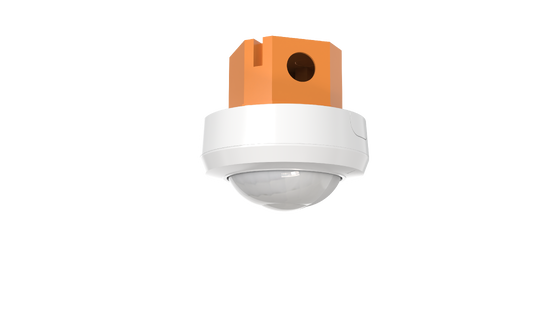

Maks. wysokość montażu do 30m PIR High Bay Czujnik 360° Detektory PIR High Bay

  • Max. mounting height up to 30m PIR High Bay 360° Sensor High bay PIR detectors
  • Max. mounting height up to 30m PIR High Bay 360° Sensor High bay PIR detectors
  • Max. mounting height up to 30m PIR High Bay 360° Sensor High bay PIR detectors
  • Max. mounting height up to 30m PIR High Bay 360° Sensor High bay PIR detectors
Miejsce pochodzenia Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE
Numer modelu MSA250S IR
Minimalne zamówienie 100szt
Cena Negocjowalne
Szczegóły pakowania Białe pudełko + Białe etykiety pudełkowe + Płytka + Karton ((K=A))
Czas dostawy 1, Próbka i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, Zamówienie masowe:
Zasady płatności T/T
Możliwość Supply 10 000 sztuk miesięcznie
Szczegóły Produktu
Napięcie wejściowe 220-240VAC Prąd roboczy 20mA max.
Zużycie energii ≤0,5 W Funkcjonować Funkcja WŁ./WYŁ
Ładowność 2000 W (indukcyjny) Wysokość montażu 30 m
Instalacja Montaż powierzchni Ocena IP 100 metrów
Podkreślić

Czujnik ruchu PIR High Bay

,

Detektor PIR 360° zasięg 30m

,

Czujnik PIR High Bay z gwarancją
Zostaw wiadomość
opis produktu
MSA250S IR High Bay PIR Motion Sensor
Profesjonalny czujnik ruchu PIR z funkcją wykrywania światła dziennego, zaprojektowany do montażu na wysokości do 30 metrów z zasięgiem wykrywania 360°.
Przegląd produktu
MSA250S IR to wysokiej wydajności czujnik ruchu PIR z ekskluzywną technologią obiektywów super wysokich firmy Merrytek.W połączeniu z zaawansowanymi algorytmami oprogramowania, wykrywa dokładnie ruchy ludzi w różnych scenariuszach przemysłowych, aby uruchomić inteligentne aplikacje oświetleniowe.
Kluczowe cechy
  • Wykrywanie ruchu PIR z funkcją czujnika światła dziennego
  • Dokładne wykrywanie ruchu z wyjściem ON/OFF pojedynczego kanału
  • Obszar wykrywania, czas trwania i próg światła dziennego regulowane za pomocą przełącznika rotacyjnego lub zdalnego sterowania
  • Maksymalny zakres wykrywania: średnica 30-36 m na wysokości 10 m / średnica 6-10 m na wysokości 30 m
  • 26Relaj o maksymalnej mocy obciążenia: 2000W rezystywny i 1200W indukcyjny
  • Ochrona zdolności prądowej 2 kV
  • Instalacja montażu powierzchniowego
  • Idealne do zastosowań w holu, magazynach i przemysłowych urządzeniach wykrywających ruch
Specyfikacje techniczne
Parametry wejściowe/wyjściowe
Napięcie wejściowe 220-240V prądu przemiennego
Nomienne napięcie 230 V prądu przemiennego
Prąd roboczy 20 mA maksymalnie
Zużycie energii ≤ 0,5 W @ 230 V prądu przemiennego
sygnał wyjściowy Włączony/wyłączony
Maksymalne napięcie napięcia 2KV (L/N, EN61000-4-5)
Maksymalny prąd napięciowy 75A (50% Ipeak, drugi =500us, 230Vac pełne obciążenie, start na zimno)
Maksymalne obciążenie 2000W obciążenia oporowego i 1200W obciążenia indukcyjnego @230Vac
Parametry czujnika
Funkcja Wykrywanie ruchu PIR + czujnik światła dziennego
Obszar wykrywania Przełącznik obrotowy/MH10 ustawienie zdalne: 100%/75%/50%/25%
Czas zatrzymywania Wymagania w zakresie bezpieczeństwa:
Czujnik światła dziennego Wymagania dotyczące ustawień zdalnych przełącznika obrotowego/MH10: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Z wyłączeniem
Zakres wykrywania promienia (zakres 100%) 15-18m @25°C na podstawie wysokości montażu 10m (ruch tangencyjny)
3-5m @ 25°C na podstawie wysokości montażu 3m (ruch wąski)
Priorytet światła dziennego Wielokrotne ustawienia od 50lux włącz / 300lux wyłącz do 200lux włącz / 600lux wyłącz
Zdalne sterowanie Dostępne (przewód MH10)
Wysokości montażowe 3-30 m (typowa wartość: 10 m)
Środowisko zastosowań
Instalacja Układ powierzchni
Temperatura pracy -25°C do +50°C (zakres wykrywania może różnić się w zależności od temperatury)
Temperatura przechowywania -25°C do +50°C, wilgotność ≤ 60% (nie kondensacja)
Standardy okablowania Średnica drutu: 0,2-2,5 mm2, Długość odcinania drutu: 5-8 mm
Gwarancja 5 lat (przy zastosowaniach wewnątrz budynku)
Certyfikacja i normy
Certyfikat CE UACK
Wymagania środowiskowe Zgodne z RoHS
Ocena IP IP54
Wymiary produktu
Maks. wysokość montażu do 30m PIR High Bay Czujnik 360° Detektory PIR High Bay 0 Maks. wysokość montażu do 30m PIR High Bay Czujnik 360° Detektory PIR High Bay 1
Diagram okablowania
Maks. wysokość montażu do 30m PIR High Bay Czujnik 360° Detektory PIR High Bay 2
Ważne uwagi dotyczące okablowania:
1. LN terminal oznacza wejście AC, L'N oznacza wyjście AC.
2Maksymalna pojemność obciążenia jednego czujnika wynosi 2000 W rezystywnego i 1200 W indukcyjnego dla pojedynczego obciążenia.zalecamy dodanie kontaktora AC do wyjściowego terminala LN w celu uniknięcia chwilowego przeciążenia przeciążeniem.
Wzór wykrywania promieniowania
Maks. wysokość montażu do 30m PIR High Bay Czujnik 360° Detektory PIR High Bay 3
Informacje o sygnale wykrywania
Produkt wykrywa ruchome sygnały ludzkie. Wykrywanie ruchu sygnału identyfikuje znaczący ruch człowieka (chodzenie) w obszarze wykrywania.
Proces inicjalizacji
Po włączeniu wskaźnik czujnika wyłączy się po migocie przez 20 sekund.można użyć przełącznika obrotowego lub zdalnego sterownika, aby dostosować obszar wykrywania, czas trwania, czujnik światła dziennego i inne parametry.
Ustawienia fabryczne
Obszar wykrywania: 100%, terminal włączony/wyłączony Czas zatrzymania: 2 s, terminal suchej łączności Czas zatrzymania: 2 s, próg światła dziennego: wyłączony, wskaźnik: włączony
Konfiguracja przełącznika obrotowego
Ustawienia obszaru wykrywania
Zestaw Obszar wykrywania
125%
250%
375%
4100%
Maks. wysokość montażu do 30m PIR High Bay Czujnik 360° Detektory PIR High Bay 4
Wstrzymać ustawienia czasu
Zestaw Czas zatrzymywania
1Badanie 2
2Trzydzieści
31 min.
4Pięć minut.
510 minut.
630 minut.
Maks. wysokość montażu do 30m PIR High Bay Czujnik 360° Detektory PIR High Bay 5
Ustawienia czujnika światła dziennego
Zestaw Próg światła dziennego
15 luksów
215 luksów
330 luxa
450 luxu
5100 luksów
6150 luxu
7Wyłączyć
Maks. wysokość montażu do 30m PIR High Bay Czujnik 360° Detektory PIR High Bay 6
Ustawienia priorytetu światła dziennego
Zestaw Ustawienie priorytetów światła dziennego
150 luxa włączone / 300 luxa wyłączone
2Włączone 100 luxu / wyłączone 400 luxu
3150 luxa włączone / 500 luxa wyłączone
4200 luxa włączone / 600 luxa wyłączone
5Wyłączyć
Maks. wysokość montażu do 30m PIR High Bay Czujnik 360° Detektory PIR High Bay 7
Wytyczne dotyczące instalacji i użytkowania
  • Czujnik musi być zainstalowany przez profesjonalnego elektryka w stanie wyłączonym
  • Typowa wysokość instalacji wynosi 10 m tylko do użytku w pomieszczeniach wewnętrznych
  • Zainstalować z dala od gorących lub szybko zmieniających się obszarów temperatury, aby uniknąć fałszywych wyzwalaczy
  • Upewnij się, że w obszarze wykrywania nie ma dużych obiektów (czujnik nie może wykryć przez obiekty)
  • Unikaj umieszczania w pobliżu obiektów o silnym odbiciu, routerów wifi, kuchenek mikrofalowych, aby zapobiec fałszywym wyzwoleniom
  • Funkcja obszaru wykrywania opiera się na temperaturze otoczenia 25°C - wydajność różni się w zależności od zmian temperatury
  • Wykrycie zoptymalizowane dla ruchu dotykowego; zakres wykrywania ruchu promieniowego jest krótszy ze względu na właściwości PIR
Oświadczenie:Ze względu na złożoność technologii produktu i różnice w środowiskach zastosowań nie możemy zagwarantować całkowitego dokładności lub kompletności opisów.Niniejsza specyfikacja służy wyłącznie użytkownikowi.Zastrzegamy sobie prawo do zmiany specyfikacji produktu bez powiadomienia i nie podejmujemy żadnych zobowiązań prawnych ani gwarancji.Zachęcamy użytkowników do uzupełniania lub modyfikowania treści specyfikacji w oparciu o ich doświadczenie z użytkowania produktuAby uzyskać więcej informacji, prosimy o kontakt z naszym przedstawicielem handlowym.
