Czujnik ruchu Mini 35mm z napięciem roboczym 12-24Vdc i trybem styku bezpotencjałowego

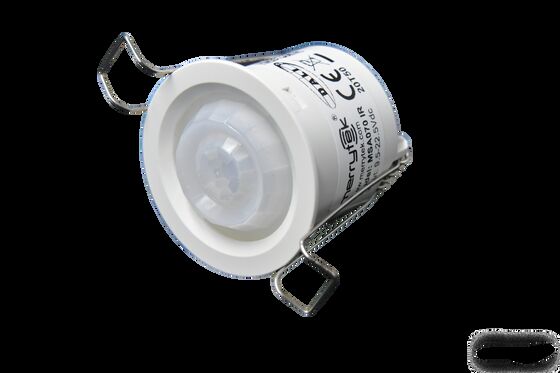

  • 35mm cut-out Mini-motion detector with operating voltage 12-24Vdc and dry contact mode

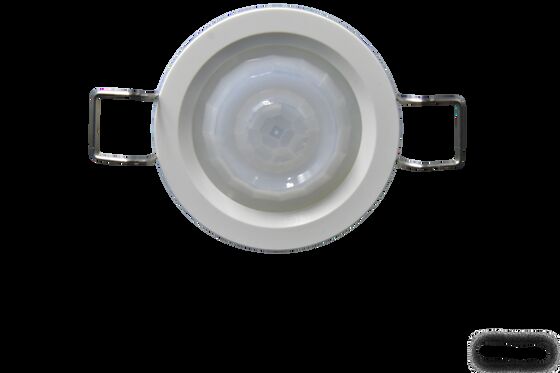

  • 35mm cut-out Mini-motion detector with operating voltage 12-24Vdc and dry contact mode
  • 35mm cut-out Mini-motion detector with operating voltage 12-24Vdc and dry contact mode
  • 35mm cut-out Mini-motion detector with operating voltage 12-24Vdc and dry contact mode
Miejsce pochodzenia Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE
Numer modelu MSA070D Podczerwień
Minimalne zamówienie 100szt
Cena Negocjowalne
Szczegóły pakowania Białe pudełko + Białe etykiety pudełkowe + Płytka + Karton ((K=A))
Czas dostawy 1, Próbka i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, Zamówienie masowe:
Zasady płatności T/T
Możliwość Supply 10 000 sztuk miesięcznie
Szczegóły Produktu
Napięcie wejściowe 12-24 V prądu stałego Prąd roboczy 20mA max.
Zużycie energii ≤0,5 W Funkcjonować wyjście beznapięciowe/styk bezpotencjałowy
Dostępny Wykrywanie ruchu, czujnik światła dziennego Wysokość montażu 2.5-4m
Instalacja Montaż podtynkowy rozmiar cięcia Φ35 mm
Podkreślić

Mini czujnik ruchu PIR 35mm

,

Czujnik ruchu 12-24Vdc ze stykiem bezpotencjałowym

,

Kompaktowy czujnik PIR ze stykiem bezpotencjałowym
Zostaw wiadomość
opis produktu
35 mm Mini Detektor ruchu

Kompaktowy 35 mm mini wykrywacz ruchu z napięciem 12-24V DC i trybem wyjścia suchego kontaktu, przeznaczony do dyskretnej instalacji na suficie.

Kluczowe cechy
  • Technologia pyroelektrycznego wykrywania podczerwieni PIR
  • Projekt płaskiej soczewki dla estetycznego wyglądu
  • Dokładna moc wyjściowa NO/NC w kontakcie suchym
  • Możliwość wykrywania światła otoczenia
  • Ustawienie zakresu wykrywania i czasu opóźnienia zdalnym sterowaniem
  • Maksymalny zakres wykrywania ruchu: 8-10 metrów średnicy
  • Idealne do wykrywania ruchu w korytarzu i toalecie
  • Ukryte, wgłębione urządzenie
  • Ultra-małe rozmiary łączą się bezproblemowo z sufitu
Specyfikacje techniczne
Wpływ/wyjście
Napięcie wejściowe 12-24V prądu stałego
Napęd nominalny 12/24V prądu stałego
Prąd pracy 20 mA maksymalnie
Zużycie energii ≤ 0,5 W @ 12/24 V prądu stałego
Sygnał wyjściowy NO/NC kontakt na sucho (stawienie fabryczne: NO kontakt na sucho)
Parametry czujnika
Funkcja Wykrywanie ruchu PIR + czujnik światła dziennego
Obszar wykrywania Ustawienie zdalnego sterowania MH18: 00%/75%/50%/25%
Czas zatrzymywania Ustawienie zdalnego sterowania MH18: 2s/30s/1min/3min/5min/10min/30min
Próg czujnika światła dziennego Ustawienie zdalnego sterowania MH18: 5 luxa/15 luxa/30 luxa/50 luxa/100 luxa/150 luxa/odłączone
Zakres wykrywania promienia Wykrycie ruchu na wysokości 3 m: 4-5 m @ 25 °C (krótszy zakres wykrywania ruchu radialnego)
Zdalne sterowanie Dostępne
Wysokość montażu 20,5-4 m (typowo: 3 m)
Środowisko zastosowań
Otwór wiertniczy Φ35 mm
Temperatura pracy -25°C do +50°C (zakres wykrywania zależy od temperatury)
Temperatura przechowywania -40°C do +80°C
Gwarancja 3 lata (w przypadku problemów związanych z jakością produktu w zastosowaniach wewnętrznych)
Standardy drutu Średnica drutu: 0,2-2,5 mm, Długość wyciągania: 7-8 mm
Standardy certyfikatów
Certyfikat Zgodne z normą CE
Wymagania środowiskowe Zgodne z RoHS
Ocena IP IP20
Uwaga: "N/A" oznacza, że nie jest dostępny.
Wymiary produktu
Czujnik ruchu Mini 35mm z napięciem roboczym 12-24Vdc i trybem styku bezpotencjałowego 0
Diagram okablowania
Czujnik ruchu Mini 35mm z napięciem roboczym 12-24Vdc i trybem styku bezpotencjałowego 1 Czujnik ruchu Mini 35mm z napięciem roboczym 12-24Vdc i trybem styku bezpotencjałowego 2
Wzór wykrywania promieniowania
Czujnik ruchu Mini 35mm z napięciem roboczym 12-24Vdc i trybem styku bezpotencjałowego 3
Informacje o sygnale wykrywania

Produkt wykrywa ludzkie sygnały ruchowe:

/Sygnał ruchu:Wykrywa znaczący ruch człowieka (chodzenie) w obszarze wykrywania.

Opcje zdalnego sterowania
Czujnik ruchu Mini 35mm z napięciem roboczym 12-24Vdc i trybem styku bezpotencjałowego 4 Czujnik ruchu Mini 35mm z napięciem roboczym 12-24Vdc i trybem styku bezpotencjałowego 5
Wytyczne dotyczące instalacji
  1. Instalacja przez profesjonalnego elektryka w stanie wyłączonym
  2. Wysokość maksymalna 4 m tylko do użytku w pomieszczeniach wewnętrznych.
  3. Upewnij się, że w obszarze wykrywania nie ma dużych obiektów (czujnik nie może wykryć przez obiekty)
  4. Unikaj silnie odbijających się obiektów, routerów wifi, kuchenek mikrofalowych itp. przed czujnikiem, aby zapobiec fałszywym wyzwoleniom
  5. Zakres wykrywania oparty na temperaturze otoczenia 25°C - zakres zmienia się w zależności od zmian temperatury
  6. Wykrycie zoptymalizowane dla ruchu dotykowego - zakres wykrywania ruchu promieniowego jest krótszy ze względu na właściwości PIR
Oświadczenie o nieodpowiedzialności

Ze względu na złożoność technologii produktu i różnice w środowisku zastosowania niniejsza specyfikacja służy wyłącznie jako odniesienie.Zastrzegamy sobie prawo do zmiany specyfikacji produktu bez powiadomienia i nie podejmujemy żadnych zobowiązań prawnych ani gwarancjiUżytkownicy są zachęcani do uzupełniania lub modyfikowania treści specyfikacji w oparciu o ich doświadczenie z produktem.
