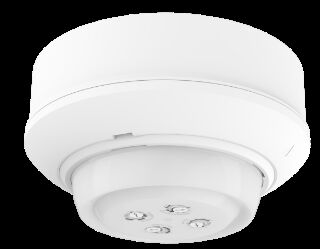

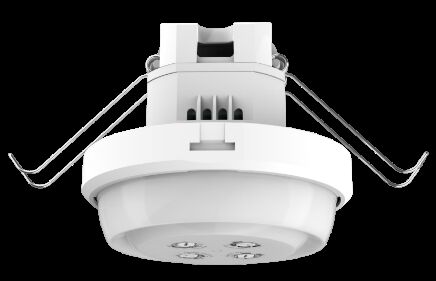

30m średnicy zasięgu detekcji Samodzielne czujniki obecności PIR z wysokością montażu 6m

  • 30m diameter detection coverage Standalone PIR presence detectors with 6m mounting height
  • 30m diameter detection coverage Standalone PIR presence detectors with 6m mounting height
Miejsce pochodzenia Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE
Numer modelu MSA069S Podczerwień
Minimalne zamówienie 100szt
Cena Negocjowalne
Szczegóły pakowania Białe pudełko + Białe etykiety pudełkowe + Płytka + Karton ((K=A))
Czas dostawy 1, Próbka i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, Zamówienie masowe:
Zasady płatności T/T
Możliwość Supply 10 000 sztuk miesięcznie
Szczegóły Produktu
Napięcie wejściowe 220-240Vac, 50/60Hz Prąd roboczy 20mA max.
Zużycie energii ≤0,5 W Funkcjonować WŁ./WYŁ. Zasięg detekcji o średnicy 30 m
Dostępny Wykrywanie ruchu, czujnik światła dziennego Wysokość montażu 2,5-6 m
Instalacja Montaż podtynkowy i natynkowy rozmiar cięcia Φ55mm
Podkreślić

30m czujnik obecności PIR

,

samodzielny czujnik ruchu PIR

,

czujnik ruchu o wysokości montażu 6m
Zostaw wiadomość
opis produktu
30-metrowy zasięg detekcji średnicy Samodzielny czujnik obecności PIR
Zaawansowany samodzielny czujnik obecności PIR z zasięgiem detekcji 30 m średnicy i możliwością montażu na wysokości 6 m.
Kluczowe cechy
  • Technologia detekcji ruchu PIR
  • Dokładna detekcja ruchu z wyjściem ON/OFF
  • Zintegrowana detekcja czujnika światła dziennego
  • Konfigurowalny obszar detekcji, czas podtrzymania i próg światła dziennego za pomocą przełącznika obrotowego lub pilota zdalnego sterowania
  • Maksymalny zasięg detekcji: średnica 30-36 m
  • Przekaźnik 26A o obciążalności rezystancyjnej 2000 W i indukcyjnej 1200 W
  • Funkcjonalność przycisku PUSH
  • Tryby półautomatyczny i automatyczny
  • Inteligentny tryb IQ do automatycznej regulacji czasu podtrzymania
  • Sterowanie synchronizacją dla koordynacji wielu czujników
  • Opcje montażu podtynkowego i natynkowego
Specyfikacje techniczne
Parametry wejściowe/wyjściowe
Napięcie wejściowe 220-240 V AC
Napięcie znamionowe 230 V AC
Prąd roboczy Maks. 20 mA
Pobór mocy ≤0,5 W @230 V AC
Sygnał wyjściowy WŁ./WYŁ.
Maksymalne napięcie udarowe 2KV (L/N, EN61000-4-5)
Maksymalny prąd udarowy 75 A (50% Ipeak, szerokość impulsu = 500 µs, 230 Vac pełne obciążenie, zimny start)
Maksymalne obciążenie 2000 W obciążenia rezystancyjnego i 1200 W obciążenia indukcyjnego @230 Vac
Parametry czujnika
Funkcja Detekcja ruchu PIR + czujnik światła dziennego
Obszar detekcji Ustawienie przełącznika obrotowego/pilota MH18/pilota MH10: 100%/75%/50%/25%
Czas podtrzymania Ustawienie przełącznika obrotowego/pilota MH18/pilota MH10: Test 2s/30s/1min/5min/10min/30min
Czujnik światła dziennego Ustawienie przełącznika obrotowego/pilota MH18/pilota MH10: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Wyłączony
Zasięg detekcji promienia 15-18 m @25°C na podstawie wysokości montażu 3 m i ruchu stycznego
Pilot zdalnego sterowania Dostępny (pilot MH18/pilot MH10)
Wysokości montażu 2,5-6 m (wartość typowa: 3 m)
Zaawansowane funkcje
Tryb nauki progu światła dziennego: Automatycznie uczy się poziomu światła dziennego w bieżącym otoczeniu i ustawia go jako próg.
Tryb IQ: Automatycznie dostosowuje czas podtrzymania w zależności od częstotliwości wyzwalania czujnika (zakres 10s-10min).
Tryb impulsowy: Pozostaje włączony przez 2s i blokuje wykrywanie przez 8s po wykryciu ruchu.
Sterowanie przyciskiem PUSH: Obsługuje tryby automatyczny i półautomatyczny z możliwością ręcznego sterowania.
Sterowanie synchronizacją: Umożliwia grupowe sterowanie wieloma czujnikami w celu skoordynowanego sterowania oświetleniem.
Środowisko zastosowania
Otwór wiertniczy Ø55 mm
Temperatura pracy -25°C do +50°C (zasięg detekcji zmienia się wraz z temperaturą)
Temperatura przechowywania -25°C do +50°C, wilgotność ≤60% (bez kondensacji)
Standard okablowania Średnica przewodu: 0,2-2,5 mm², Długość odizolowania przewodu: 5-8 mm
Gwarancja 5 lat (zastosowanie wewnętrzne)
Certyfikaty i normy
Certyfikat Zgodny z CE
Wymagania środowiskowe Zgodny z RoHS
Stopień ochrony IP IP20
"N/A" oznacza niedostępne
Wymiary produktu
30m średnicy zasięgu detekcji Samodzielne czujniki obecności PIR z wysokością montażu 6m 0 30m średnicy zasięgu detekcji Samodzielne czujniki obecności PIR z wysokością montażu 6m 1
Schemat połączeń
30m średnicy zasięgu detekcji Samodzielne czujniki obecności PIR z wysokością montażu 6m 2
Wzór promieniowania detekcji
30m średnicy zasięgu detekcji Samodzielne czujniki obecności PIR z wysokością montażu 6m 3
Ustawienia przełącznika obrotowego
Ustawienia obszaru detekcji
Bieg Obszar detekcji
1 25%
2 50%
3 75%
4 100%
30m średnicy zasięgu detekcji Samodzielne czujniki obecności PIR z wysokością montażu 6m 4
Ustawienia czasu podtrzymania
Bieg Czas podtrzymania
1 Test 2s
2 30s
3 1min
4 5min
5 10min
6 30min
7 Tryb impulsowy
8 Tryb IQ
30m średnicy zasięgu detekcji Samodzielne czujniki obecności PIR z wysokością montażu 6m 5
Ustawienia czujnika światła dziennego
Bieg Próg światła dziennego
1 5lux
2 15lux
3 30lux
4 50lux
5 100lux
6 150lux
7 Wyłączony
30m średnicy zasięgu detekcji Samodzielne czujniki obecności PIR z wysokością montażu 6m 6
Ustawienia priorytetu światła dziennego
Bieg Bieg priorytetu światła dziennego
1 30lux WŁ./200lux WYŁ.
2 50lux WŁ./300lux WYŁ.
3 100lux WŁ./400lux WYŁ.
4 150lux WŁ./500lux WYŁ.
5 Wyłączony
30m średnicy zasięgu detekcji Samodzielne czujniki obecności PIR z wysokością montażu 6m 7
Opcje pilota zdalnego sterowania
30m średnicy zasięgu detekcji Samodzielne czujniki obecności PIR z wysokością montażu 6m 8 30m średnicy zasięgu detekcji Samodzielne czujniki obecności PIR z wysokością montażu 6m 9
Wytyczne dotyczące instalacji
  1. Instalacja musi być wykonana przez wykwalifikowanego elektryka przy wyłączonym zasilaniu
  2. Typowa wysokość instalacji wynosi 3 m, wyłącznie do użytku wewnętrznego. Unikać instalacji w pobliżu gorących lub szybko zmieniających się obszarów temperaturowych, aby zapobiec fałszywym wyzwoleniom
  3. Upewnij się, że w obszarze detekcji nie ma dużych obiektów, ponieważ czujnik nie może wykrywać przez obiekty
  4. Unikać umieszczania w pobliżu silnie odbijających obiektów, routerów Wi-Fi, kuchenek mikrofalowych itp., aby zapobiec fałszywym wyzwoleniom
  5. Funkcja obszaru detekcji opiera się na temperaturze otoczenia 25°C. Wydajność zmienia się wraz ze zmianami temperatury
  6. Funkcja obszaru detekcji jest zoptymalizowana pod kątem ruchu stycznego; zasięg detekcji ruchu radialnego jest krótszy ze względu na charakterystykę PIR
Zastrzeżenie dotyczące produktu
Ze względu na złożoność technologii produktu i różnice w środowisku aplikacji, trudno jest zagwarantować całkowicie dokładny lub kompletny opis, dlatego ta specyfikacja jest przeznaczona wyłącznie do referencji użytkownika. Zastrzegamy sobie prawo do wprowadzania zmian w specyfikacjach produktu bez powiadamiania użytkownika i nie składamy żadnych zobowiązań i gwarancji w sensie prawnym. Jednocześnie nasza firma zachęca użytkowników do uzupełniania lub modyfikowania treści naszych specyfikacji po skorzystaniu z naszych produktów.
