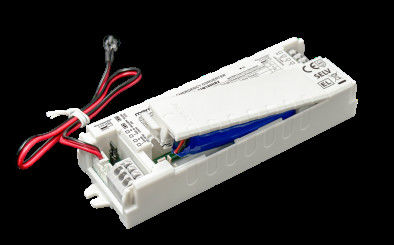

Zestawy konwersji LED o mocy 5W 1godzin 10-50Vdc z wbudowaną baterią litowo-jonową Samotest i ręczny test przełączalny

  • 5W 1hour 10-50Vdc LED conversion kits with Built-in Li-ion Battery Self Test & Manual Test Switchable
Miejsce pochodzenia Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE, UKCA, UN38.3, MSDS
Numer modelu KE022-05AM060KB
Minimalne zamówienie 100
Cena Negocjowalne
Szczegóły pakowania Najpierw zapakowany w torebkę bąbelkową, a następnie wzmocniony kartonem do pakowania zewnętrznego
Czas dostawy 1, Próbka i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, Zamówienie masowe:
Zasady płatności T/t lub Związek Zachodni
Możliwość Supply 10 000 sztuk miesięcznie

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Znamionowe napięcie wejściowe 220–240 V prądu przemiennego 50 Hz /60 Hz Moc awaryjna 5 W
Czas awaryjny 60 min Gwarancja 5 lat (bateria 3 lata)
Napięcie wyjściowe obciążenia 10-50 V prądu stałego Temperatura pracy 0 ℃ ~ 50 ℃
Ocena IP IP20 Typ baterii Akumulator litowo-jonowy 3,7 V 2600 mAh
Podkreślić

5W LED sterownik awaryjny z baterią

,

Zestaw do konwersji LED 10-50Vdc

,

Kierowca LED z przełącznikiem samodzielnego badania
Zostaw wiadomość
opis produktu
Zestawy konwersji LED o mocy 5W 1godzin 10-50Vdc z wbudowaną baterią litowo-jonową Samotest i ręczny test przełączalny
Przegląd produktu

Prąd awaryjny LED o stałej mocy wyjściowej z szerokim zakresem napięcia wyjściowego, wyposażony w przełączanie przekaźnika wejściowego i kompleksowe funkcje ochrony.

Kluczowe cechy
  • Stała moc wyjściowa z szerokim zakresem napięć (10-50VDC)
  • Technologia przełączania przekaźnika wejściowego
  • Wielokrotne funkcje ochronne: ochrona przed przeładowaniem baterii, przeładowaniem i krótkim załączeniem wyjściowym
  • Można przełączać między trybami samodzielnego badania a trybem ręcznego badania
Specyfikacje techniczne
Parametry ładowania
ParametryKE022-05AM060KB
Narysowane napięcie wejściowe220-240Vac 50Hz /60Hz
Prąd wejściowy nominalny0.06A Max. @230Vac
Prąd wejściowy15A ((twidth=100uS 50% Ipeak))@230Vac ((Cold start przy pełnym obciążeniu)
Współczynnik mocy≥ 0,5@230Vac
Moc wejściowa<3W
Prąd ładowania akumulatora (max.)240 mA
Czas ładowania bateriiMaksymalnie 24 godziny.
Parametry awaryjne
ParametrySpecyfikacja
Tryb działaniaTryb awaryjny
Rodzaj ładunkuLED
Zasilanie awaryjne5W
Czas awaryjny1 godzina
Prąd wyjściowy obciążenia500-100mA
Napięcie wyjściowe obciążenia10-50VDC
Specyfikacje baterii
Akumulator litowo-jonowy3.7V 2600mAh (zdolność spełnia warunki awaryjne w temperaturze 25°C)
Gwarancja na baterię3 lata
Wymogi dotyczące kierowcy
Prąd napięciowy8A
Prąd wejściowy3A Max.
Prąd wyjściowy2A
Status wskaźnika LED
StatusPowódWskaźnik ładowania
Akumulator w pełni naładowany i działającyStandardowe codzienne stosowanieZielona twarda
Ładowanie akumulatoraPoczątkowe ładowanie/doładowanie bateriiBłysk zielony 1 sek na 1 sek
Autotest 3 godziny (co 12 miesięcy)Okresowe samokontroleBłysk zielony 3 sekundy na 1 sekundę
Autotest 5 min (co 30 dni)Okresowe samokontroleBłysk zielony 3 sekundy na 3 sekundy
Wykrycie błędu w badaniu trwałościNie zdał 3-godzinnego corocznego testu.Świecący czerwony 0,5 sekundy na 0,5 sekundy
Uszkodzenie LEDNie podłączony lub uszkodzony/nieprawidłowyBłyskotliwe czerwone 2 sekundy włączone - 2 sekundy wyłączone
Akumulator odłączony/złyNie podłączony lub uszkodzony/nieprawidłowyCzerwony
Chroniące cechy
  • Ochrona przed przeładowaniem baterii/głębokim rozładowaniem: Tak
  • Ochrona przed nad napięciem wyjściowym: Tak
  • Ochrona przed przeciążeniem wyjściowym: Tak
  • Ochrona przed zwarciem wyjściowym: Tak
Środowisko operacyjne
Temperatura/wilgotność pracy0°C...+50°C Wilgotność; 20%-75% (bez kondensacji)
Temperatura/wilgotność przechowywania-5°C-35°C
Przykłady:75°C
Bezpieczeństwo i zgodność z EMC
Wytrzymać napięcie3000Vac 5mA 60s (wchodzenie "L N" - wyjście "SEC+ SEC-")
Standardy bezpieczeństwaEN 61347-1, 60598-2-22, 61347-2-7, 62034
Norma EMCWymagania w zakresie ochrony środowiska
Standardy bateriiUN38.3
Ochrona środowiskaZgodne z RoHS
CertyfikacjaCE
Specyfikacje fizyczne
Specyfikacja końcowa wejścia/wyjściaTerminal prasowy, średnica drutu: 0,5-0,75 mm2
Ocena IPIP20
Rodzaj ochronyKlasa 2
Rodzaj instalacjiInstalacja wbudowana
Wymiar instalacji134 × 42 × 22 mm
Waga: zasilanie awaryjne122 ± 5 g
Długość życia5 lat @Ta (bateria nie uwzględniona)

Wszystkie parametry są badane przy napięciu wejściowym 230 Vac, temperaturze otoczenia 25°C, chyba że określono inaczej.

Wymiary produktu
Zestawy konwersji LED o mocy 5W 1godzin 10-50Vdc z wbudowaną baterią litowo-jonową Samotest i ręczny test przełączalny 0
Diagramy okablowania
Zestawy konwersji LED o mocy 5W 1godzin 10-50Vdc z wbudowaną baterią litowo-jonową Samotest i ręczny test przełączalny 1
Alternatywna konfiguracja okablowania
Zestawy konwersji LED o mocy 5W 1godzin 10-50Vdc z wbudowaną baterią litowo-jonową Samotest i ręczny test przełączalny 2
Wybór trybu testowego
Zestawy konwersji LED o mocy 5W 1godzin 10-50Vdc z wbudowaną baterią litowo-jonową Samotest i ręczny test przełączalny 3
Przygotowanie drutu
Zestawy konwersji LED o mocy 5W 1godzin 10-50Vdc z wbudowaną baterią litowo-jonową Samotest i ręczny test przełączalny 4
  • Typ drutu stałego lub strunkowego: 0,5 - 0,75 mm2
  • Aby uzyskać dostęp lub usunąć przewody z końcówek, użyj śrubokręta, aby wcisnąć przyciski w dół
Instrukcje obsługi badań ręcznych
  1. Przed instalacją ustawić skrócenie szpilki: Test ręczny
  2. Podłącz przewód zgodnie z schematem okablowania
  3. Następnie światło obciążenia włącza się, światło alarmowe dla kierowcy staje się zielone, zasilanie awaryjne będzie normalnie ładowane.i światło obciążenia wyłącza się
  4. Symulacja sytuacji awaryjnych: włączenie, włączenie światła obciążenia, naciśnięcie przełącznika (TEST SWITCH), następnie przejście do trybu awaryjnego, światło wskazujące kierowcy awaryjnego zostanie wygaszone.Uwolnij przełącznik (TEST SWITCH), a następnie lampa jest zasilana przez sterownika LED, a światło wskaźnika zostanie włączone
Instrukcje dotyczące automatycznego badania
  1. Przed instalacją otwórz pin: Automatyczne badanie
  2. Podłącz przewód zgodnie z schematem okablowania
  3. Aby wymienić baterię, wyłączyć zasilanie, i ponownie czas
Zawiadomienie o zastosowaniu baterii
  • Akumulator należy ładować i rozładowywać co pół roku w normalnych warunkach użytkowania
  • Nie podłączać do obwodu, gdy bateria nie jest używana, aby zapobiec nadmiernemu rozładowaniu baterii z powodu samodzielnego zużycia płyty obwodowej
  • Należy trzymać baterię z dala od źródła ciepła podczas montażu i użytkowania i pozwolić jej tylko w określonym zakresie temperatury roboczej
  • Bateria powinna być przechowywana w chłodnym i suchym miejscu
  • Po długim czasie przechowywania bateria jest cyklowana co 12 miesięcy, zgodnie z wymaganiami
  • Włączyć i ponownie ustawić czas, aby wymienić baterię, wyłączyć zasilanie i ponownie ustawić czas
