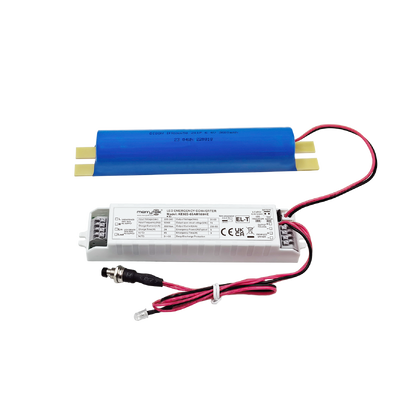

5W, czas trwania 3 godziny, napięcie 20-60Vdc, awaryjny pakiet oświetleniowy bez podtrzymania, z funkcją samotestu i przełącznikiem testu ręcznego
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | Merrytek |
| Orzecznictwo | CE, UKCA, UN38.3, MSDS |
| Numer modelu | KE023-05AM180HE |
| Minimalne zamówienie | 100 |
| Cena | Negocjowalne |
| Szczegóły pakowania | Najpierw zapakowany w torebkę bąbelkową, a następnie wzmocniony kartonem do pakowania zewnętrznego |
| Czas dostawy | 1, Próbka i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, Zamówienie masowe: |
| Zasady płatności | T/t lub Związek Zachodni |
| Możliwość Supply | 10 000 sztuk miesięcznie |
Szczegóły Produktu
| Znamionowe napięcie wejściowe | 220–240 V prądu przemiennego 50 Hz /60 Hz | Moc awaryjna | 5 W |
|---|---|---|---|
| Czas awaryjny | 3 godziny | Gwarancja | 5 lat (bateria w zestawie) |
| Napięcie wyjściowe obciążenia | 20-60Vdc | Temperatura pracy | 0 ℃ ~ 50 ℃ |
| Ocena IP | IP20 | Typ baterii | LifePo4 6,4 V 3600 mAh |
| Podkreślić | Awaryjny sterownik LED 5W,Pakiet awaryjny 20-60Vdc,Sterownik awaryjny z funkcją samotestu |
||
opis produktu
5W 3-godzinny czas trwania 20-60VDC Nieprzechowywany zestaw awaryjny z automatyczną próbą i ręczną próbą
Przegląd produktu
Wypływ mocy stałej zasilacz zasilania awaryjnego LED o szerokim zakresie napięcia wyjściowego, wyposażony w przełączanie przekaźnika wejściowego i kompleksowe funkcje ochrony.
Kluczowe cechy
- Stała moc wyjściowa z szerokim zakresem napięć (20-60VDC)
- Technologia przełączania przekaźnika wejściowego
- Wielokrotne funkcje ochronne: ochrona przed przeładowaniem baterii, przeładowaniem i krótkim załączeniem wyjściowym
- Można przełączać między trybami samodzielnego badania a trybem ręcznego badania
Specyfikacje techniczne
Parametry ładowania
| Parametry | KE023-05AM180HE |
|---|---|
| Narysowane napięcie wejściowe | 220-240Vac 50Hz /60Hz |
| Prąd wejściowy nominalny | 0.06A Max. @230Vac |
| Prąd wejściowy | 10A ((szerokość=100uS 50% Ipeak))@230Vac ((Wstęp na zimno przy pełnym obciążeniu) |
| Współczynnik mocy | ≥ 0,5@230Vac |
| Moc wejściowa | < 4W |
| Prąd ładowania akumulatora (max.) | 350 mA |
| Czas ładowania baterii | Maksymalnie 24 godziny. |
Parametry awaryjne
| Parametry | Specyfikacja |
|---|---|
| Tryb działania | Tryb awaryjny |
| Rodzaj ładunku | LED |
| Zasilanie awaryjne | 5W |
| Czas awaryjny | 3 godziny |
| Prąd wyjściowy obciążenia | 250-80mA |
| Napięcie wyjściowe obciążenia | 20-60VDC |
Specyfikacje baterii
| Akumulator litowo-jonowy | 6.4V 3600mAh (zdolność spełnia warunki awaryjne w temperaturze 25°C) |
|---|---|
| Gwarancja na baterię | 5 lat |
Wymogi dotyczące kierowcy
| Prąd napięciowy | 8A |
|---|---|
| Prąd wejściowy | 3A Max. |
| Prąd wyjściowy | 2A |
Status wskaźnika LED
| Status | Powód | Wskaźnik ładowania |
|---|---|---|
| Akumulator jest w pełni naładowany i działa | Standardowe codzienne stosowanie | Zielona twarda |
| Ładowanie akumulatora | Początkowe ładowanie/doładowanie baterii | Błysk zielony 1 sek na 1 sek |
| Autotest 3 godziny (co 12 miesięcy) | Okresowe samokontrole | Błysk zielony 3 sekundy na 1 sekundę |
| Autotest 5 min (co 30 dni) | Okresowe samokontrole | Błysk zielony 3 sekundy na 3 sekundy |
| Wykrycie błędu w badaniu trwałości | Nie zdał 3-godzinnego corocznego testu. | Świecący czerwony 0,5 sekundy na 0,5 sekundy |
| Uszkodzenie LED | Nie podłączony lub uszkodzony/nieprawidłowy | Błyskotliwe czerwone 2 sekundy włączone - 2 sekundy wyłączone |
| Akumulator odłączony/zły | Nie podłączony lub uszkodzony/nieprawidłowy | Czerwony |
Chroniące cechy
- Ochrona przed przeładowaniem baterii/głębokim rozładowaniem: Tak
- Ochrona przed nad napięciem wyjściowym: Tak
- Ochrona przed przeciążeniem wyjściowym: Tak
- Ochrona przed zwarciem wyjściowym: Tak
Środowisko operacyjne
| Temperatura/wilgotność pracy | 0°C...+50°C Wilgotność; 20%-75% (bez kondensacji) |
| Temperatura/wilgotność przechowywania | -5°C-35°C |
| Przykłady: | 75°C |
Bezpieczeństwo i zgodność z EMC
| Wytrzymać napięcie | 3000Vac 5mA 60s (wchodzenie "L N" - wyjście "SEC+ SEC-") |
| Standardy bezpieczeństwa | EN 61347-1, 60598-2-22, 61347-2-7, 62034 |
| Norma EMC | Wymagania w zakresie ochrony środowiska |
| Standardy baterii | UN38.3 |
| Ochrona środowiska | Zgodne z RoHS |
| Certyfikacja | CE |
Specyfikacje fizyczne
| Specyfikacja końcowa wejścia/wyjścia | Terminal prasowy, średnica drutu: 0,5-0,75 mm2 |
| Ocena IP | IP20 |
| Rodzaj ochrony | Klasa 2 |
| Rodzaj instalacji | Instalacja wbudowana |
| Wymiar instalacji | 146×30×22,5 mm |
| Waga: zasilanie awaryjne | 80 ± 5 g |
| Długość życia | 5 lat @Ta |
Wszystkie parametry są badane przy napięciu wejściowym 230 VAC i temperaturze otoczenia 25 °C, chyba że określono inaczej.

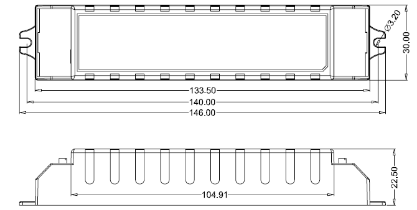

Wymiary produktu
Wymiary akumulatora
Rys. A
Rys. B
Rys. C
Rys. D
Diagramy okablowania
Rys. A
Elektryczne urządzenia
Rys. B
Rys. C
Rys. D
Wybór trybu testowego
Przygotowanie drutu
- Typ drutu stałego lub strunkowego: 0,5 - 0,75 mm2
- Aby uzyskać dostęp lub usunąć przewody z końcówek, użyj śrubokręta, aby wcisnąć przyciski w dół
Instrukcje obsługi badań ręcznych
- Przed instalacją ustawić skrócenie szpilki: Test ręczny
- Podłącz przewód zgodnie z schematem okablowania
- Następnie światło obciążenia włącza się, światło alarmowe dla kierowcy staje się zielone, zasilanie awaryjne będzie normalnie ładowane.i światło obciążenia wyłącza się
- Symulacja sytuacji awaryjnych: włączenie, włączenie światła obciążenia, naciśnięcie przełącznika (TEST SWITCH), następnie przejście do trybu awaryjnego, światło wskazujące kierowcy awaryjnego zostanie wygaszone.Uwolnij przełącznik (TEST SWITCH), a następnie lampa jest zasilana przez sterownika LED, a światło wskaźnika zostanie włączone
Instrukcje dotyczące automatycznego badania
- Przed instalacją otwórz pin: Automatyczne badanie
- Podłącz przewód zgodnie z schematem okablowania
- Aby wymienić baterię, wyłączyć zasilanie, i ponownie czas
Zawiadomienie o zastosowaniu baterii
- Akumulator należy ładować i rozładowywać co pół roku w normalnych warunkach użytkowania
- Nie podłączać do obwodu, gdy bateria nie jest używana, aby zapobiec nadmiernemu rozładowaniu baterii z powodu samodzielnego zużycia płyty obwodowej
- Należy trzymać baterię z dala od źródła ciepła podczas montażu i użytkowania i pozwolić jej tylko w określonym zakresie temperatury roboczej
- Bateria powinna być przechowywana w chłodnym i suchym miejscu
- Po długim czasie przechowywania bateria jest cyklowana co 12 miesięcy, zgodnie z wymaganiami
- Włączyć i ponownie ustawić czas, aby wymienić baterię, wyłączyć zasilanie i ponownie ustawić czas
