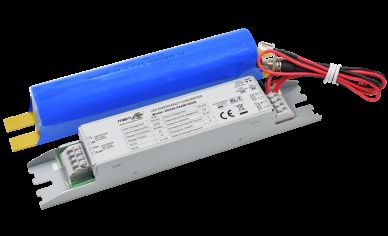

Zestawy awaryjne 3W standardowe i samotestowe z czasem trwania 3 godzin i wyjściem 80-200Vdc

  • 3W Standard and Self Test emergency packs with 3 hours duration time and 80-200Vdc output
Miejsce pochodzenia Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE, UKCA, UN38.3,MSDS
Numer modelu KE028-03AM180HE
Minimalne zamówienie 100
Cena Negocjowalne
Szczegóły pakowania Najpierw zapakowany w torebkę bąbelkową, a następnie wzmocniony kartonem do pakowania zewnętrznego
Czas dostawy 1, Próbka i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, Zamówienie masowe:
Zasady płatności T/t lub Związek Zachodni
Możliwość Supply 10 000 sztuk miesięcznie
Szczegóły Produktu
Znamionowe napięcie wejściowe 220–240 V prądu przemiennego 50 Hz /60 Hz Zasilanie awaryjne 3 W (można dostosować)
Czas awaryjny 180 min (może być dostosowana) Gwarancja 5 lat (bateria w zestawie)
Napięcie wyjściowe obciążenia 80-200 V prądu stałego Temperatura pracy 0 ℃ ~ 50 ℃
Ocena IP IP20 Typ baterii LifePO4 6,4 V 1800 mAh
Podkreślić

Kierowca awaryjny 3W LED

,

Zestaw awaryjny do samotestowania

,

Kierowca awaryjny 80-200Vdc
Zostaw wiadomość
opis produktu
3W standardowe i samotestowe pakiety awaryjne z czasem trwania 3 godzin i wyjściem 80-200Vdc
Przegląd produktu

Wypływ mocy stałej zasilanie awaryjne LED o szerokim zakresie napięcia wyjściowego, wyposażone w przełączanie przekaźnika wejściowego i technologię akumulatorów LiFePO4 o wysokiej wydajności.

  • Przełączanie przekaźnika wejściowego
  • Bateria LiFePO4 o wysokim poziomie bezpieczeństwa, wysokiej wydajności i długiej żywotności
  • Zintegrowany system zarządzania baterią
  • Kontrola ręczna i samokontrola
Parametry techniczne
Specyfikacje części ładowania
Parametry KE028 02AM180HE 03AM180HE 04AM180HE 05AM180HE
Narysowane napięcie wejściowe 220-240Vac 50Hz/60Hz
Prąd wejściowy nominalny 0.06A Max. @230Vac
Prąd wejściowy 10A ((szerokość=100us 50% Ipeak) @230Vac (startując na zimno przy pełnym obciążeniu)
Współczynnik mocy ≥ 0,5@230Vac
Moc wejściowa < 4W@230Vac
Prąd ładowania akumulatora 200 mA 200 mA 350 mA 350 mA
Czas ładowania baterii Maksymalnie 24 godziny.
Specyfikacje części awaryjnych
Parametry Specyfikacja
Tryb działania Tryb awaryjny
Rodzaj ładunku LED
Zasilanie awaryjne 2W. 2,5W. 4W. 5W.
Czas awaryjny 3 godziny
Prąd wyjściowy obciążenia 25-10mA. 31-12mA. 50-20mA. 57-23mA.
Napięcie wyjściowe obciążenia 80-200Vdc
Specyfikacje baterii
Parametry Specyfikacja
LiFePO4 (Pojemność baterii spełnia czas awaryjny w temperaturze 25°C) 6.4V 1.8Ah. 6.4V 1.8Ah. 6.4V 3.6Ah.
Gwarancja na baterię Gwarancja 5 lat @5~60°C
Wyjątkowe wymagania dotyczące kierowcy
Parametry Specyfikacja
Prąd napięciowy 8A
Prąd wejściowy 3A Max.
Prąd wyjściowy 2A Max.
Wskazówka LED (próbka ręczna)
Status Wskaźnik
Ładowanie Zielone światło
Wina Zielone światło wyłączone
Badanie funkcji awaryjnych
Rodzaj badania Ustawienie
Badanie ręczne Domyślne
Autotest Zestawialne
Wskaźniki automatycznego testowania
Wady/Próba/Status Powód Status wskaźnika ładowania
Akumulator jest w pełni naładowany i działa. Standardowe codzienne stosowanie Zielona twarda
Ładowanie akumulatora Początkowe ładowanie/doładowanie baterii Błysk zielony 1 sek na 1 sek
Autotest 3 godziny (co 12 miesięcy) Okresowe samokontrole Błysk zielony 3 sekundy na 1 sekundę
Autotest 5 min (co 30 dni) Okresowe samokontrole Błysk zielony 3 sekundy na 3 sekundy
Wykrycie błędu w badaniu trwałości Automatyczne badanie nie powiodło się Świecący czerwony 0,5 sekundy na 0,5 sekundy
Uszkodzenie LED Nie podłączony lub uszkodzony/nieprawidłowy Błyskotliwe czerwone 2 sekundy włączone - 2 sekundy wyłączone
Akumulator odłączony/zły Nie podłączony lub uszkodzony/nieprawidłowy Czerwony
Elementy ochrony awaryjnej
Rodzaj zabezpieczenia Dostępne
Ochrona przed przeładowaniem baterii/głębokim rozładowaniem - Tak, proszę.
Ochrona przed nad napięciem wyjściowym - Tak, proszę.
Ochrona przed przeciążeniem wyjściowym - Tak, proszę.
Ochrona przed zwarciem wyjściowym - Tak, proszę.
Środowisko operacyjne
Parametry Specyfikacja
Temperatura/wilgotność pracy 0°C...+50°C, wilgotność: 20%-75% (bez kondensacji)
Temperatura/wilgotność przechowywania -5°C-35°C
Przykłady: 75°C
Bezpieczeństwo i zgodność z EMC
Standardy/parametry Specyfikacja
Wytrzymać napięcie 3000Vac 5mA 60s (wchodzenie "L N" - wyjście "SEC+ SEC-")
Standardy bezpieczeństwa EN 61347-1, 60598-2-22, 61347-2-7, 62034
Norma EMC Wymagania w zakresie ochrony środowiska
Standardy baterii UN38.3
Wymogi dotyczące ochrony środowiska Zgodne z RoHS
Certyfikacja CE
Specyfikacje fizyczne
Parametry Specyfikacja
Specyfikacja wejścia/wyjścia (terminal/przewody) Terminal prasowy, średnica drutu: 0,5-0,75 mm2
Ocena IP IP20
Rodzaj ochrony Klasa 2
Rodzaj instalacji Instalacja wbudowana
Wymiar instalacji 146×30×22,5 mm
Wymóg opakowania Białe pudełko + instrukcja obsługi + karton zewnętrzny (K=A)
Waga 75 g (kierowca)
Długość życia 5 lat @Ta
Wymiary

Diagram wymiarów zestawu konwersji LED (jednostka: mm)

Zestawy awaryjne 3W standardowe i samotestowe z czasem trwania 3 godzin i wyjściem 80-200Vdc 0

Diagramy wymiarów baterii (jednostka: mm)

Zestawy awaryjne 3W standardowe i samotestowe z czasem trwania 3 godzin i wyjściem 80-200Vdc 1
Rys. A
Zestawy awaryjne 3W standardowe i samotestowe z czasem trwania 3 godzin i wyjściem 80-200Vdc 2
Rys. B
Zestawy awaryjne 3W standardowe i samotestowe z czasem trwania 3 godzin i wyjściem 80-200Vdc 3
Rys. C
Zestawy awaryjne 3W standardowe i samotestowe z czasem trwania 3 godzin i wyjściem 80-200Vdc 4
Rys. D
Diagramy okablowania

Diagram okablowania zestawu konwersji LED

Zestawy awaryjne 3W standardowe i samotestowe z czasem trwania 3 godzin i wyjściem 80-200Vdc 5

LUB

Diagram okablowania zestawu konwersji LED

Zestawy awaryjne 3W standardowe i samotestowe z czasem trwania 3 godzin i wyjściem 80-200Vdc 6
Wymiana zestawów badawczych ręcznych i automatycznych
Zestawy awaryjne 3W standardowe i samotestowe z czasem trwania 3 godzin i wyjściem 80-200Vdc 7
Przygotowanie drutu
Zestawy awaryjne 3W standardowe i samotestowe z czasem trwania 3 godzin i wyjściem 80-200Vdc 8
  • Typ drutu stałego lub strunkowego: 0,5 - 0,75 mm2
  • Aby uzyskać dostęp do lub usunąć przewody z końcówek, użyj śrubokręta do naciśnięcia przycisków w dół
Instrukcja badania i obsługi
  1. Przed instalacją ustawić skrót Pin: Manualne badanie.
  2. Podłącz przewód zgodnie z schematem okablowania.
  3. L, N zasilanie włączone, przełącznik włączony S1. Następnie światło obciążenia włącza się, światło wskaźnika awaryjnego kierowcy staje się zielone, zasilanie awaryjne jest normalne. Wyłącz przełącznik S1, a światło obciążenia wyłącza się.
  4. Symulacja sytuacji awaryjnych: włączenie, włączenie światła obciążenia, naciśnięcie przełącznika (TEST SWITCH), następnie przejście do trybu awaryjnego, światło wskazujące kierowcy awaryjnego zostanie wygaszone.Uwolnij przełącznik (TEST SWITCH), a następnie lampa jest zasilana przez sterownik LED, a światło wskaźnika włączy się.
Automatyczne instrukcje badania i obsługi
  1. Przed instalacją włączyć "Pin open: Automatic Test".
  2. Podłącz przewód zgodnie z schematem okablowania.
  3. Włączyć zasilanie, uruchomić zegar i okresowe samotestowanie.
Zawiadomienie o zastosowaniu baterii
  • Akumulator należy ładować i rozładowywać co pół roku w normalnych warunkach użytkowania.
  • Nie podłączać do obwodu, gdy bateria nie jest używana, aby zapobiec nadmiernej rozładowaniu baterii z powodu samodzielnego zużycia płyty obwodowej.
  • Należy trzymać baterię z dala od źródła ciepła podczas jej instalacji i użytkowania, i pozwolić jej na użytkowanie tylko w określonym zakresie temperatury roboczej.
  • Akumulator powinien być przechowywany w chłodnym i suchym miejscu.
  • Po długotrwałym przechowywaniu bateria jest cyklowana co 12 miesięcy, zgodnie z wymaganiami.
  • Włączyć i ponownie ustawić czas, aby wymienić baterię, wyłączyć zasilanie i ponownie ustawić czas.
Uwaga: Wszystkie parametry są badane przy napięciu wejściowym 230 Vac, temperaturze otoczenia 25°C, chyba że określono inaczej.
