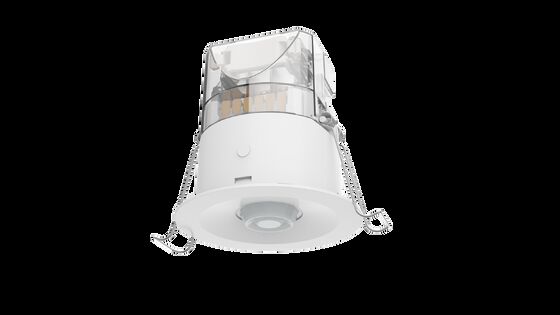

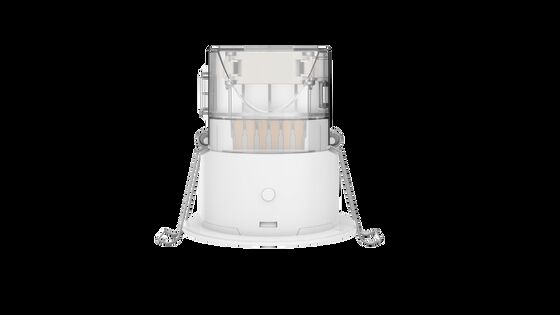

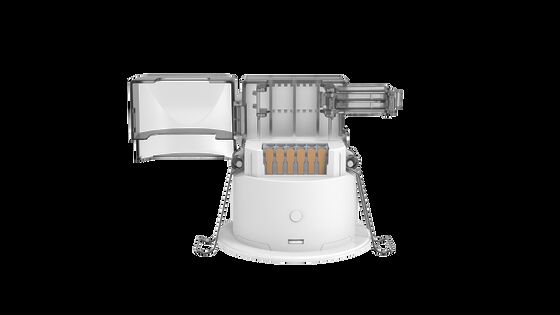

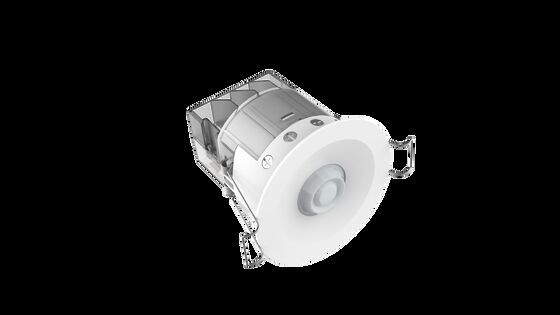

Łatwe w obsłudze serii dwukanałowy wyjście wyposażone w przełączniki obsługi PIR

  • Easy use series dual channel output flush-mounted PIR Occupancy Switches Occupancy detectors and motion detectors
  • Easy use series dual channel output flush-mounted PIR Occupancy Switches Occupancy detectors and motion detectors
  • Easy use series dual channel output flush-mounted PIR Occupancy Switches Occupancy detectors and motion detectors
  • Easy use series dual channel output flush-mounted PIR Occupancy Switches Occupancy detectors and motion detectors
  • Easy use series dual channel output flush-mounted PIR Occupancy Switches Occupancy detectors and motion detectors
Miejsce pochodzenia Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE
Numer modelu MSA246S IR A2
Minimalne zamówienie 100szt
Cena Negocjowalne
Szczegóły pakowania Białe pudełko + Białe etykiety pudełkowe + Płytka + Karton ((K=A))
Czas dostawy 1, Próbka i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, Zamówienie masowe:
Zasady płatności T/T
Możliwość Supply 10 000 sztuk miesięcznie

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Napięcie wejściowe 100-240VAC Prąd roboczy 20mA max.
Zużycie energii ≤0,5 W Funkcjonować Funkcja ON/OFF + wyjście ze stykiem bezpotencjałowym
Dostępny Czujniki obecności i czujniki ruchu Wysokość montażowa 2.5-4m
Instalacja Montaż podtynkowy Rozmiar cięcia Φ65mm
Podkreślić

przełącznik obsługi PIR podwójnego kanału

,

wykrywacz ruchu zamontowany na płucie

,

Czujnik zajętości PIR z podwójnym wyjściem
Zostaw wiadomość
opis produktu
Łatwe w obsłudze przełączniki PIR z podwójnym kanałem wyjściowym
Profesjonalne czujniki zajętości PIR i czujniki ruchu z możliwością wyjścia podwójnych kanałów do zastosowań przemysłowych i handlowych.
Kluczowe cechy
  • Technologia wykrywania ruchu PIR
  • Wyjście podwójnego kanału z funkcją ON/OFF lub wyjściem kontaktowym na sucho
  • Tryb pracy w zakresie progu światła dziennego z funkcją uczenia się
  • regulowany obszar wykrywania, czas trwania i próg światła dziennego za pomocą pilota lub potencjometru
  • Maksymalny zakres wykrywania: średnica 10-14 m
  • Terminal nacisku do ręcznego sterowania obciążeniem
  • Tryby działania w pełni automatyczne lub półautomatyczne
  • Synchronizacja wielu czujników za pomocą równoległego okablowania końcowego S
  • Zaawansowany tryb IQ dla inteligentnej obsługi
Specyfikacje techniczne
Parametry wejściowe/wyjściowe
Napięcie wejściowe 100-240 V prądu przemiennego
Napęd nominalny 230 V prądu przemiennego
Zużycie energii 20 mA maksymalnie
Sygnał wyjściowy ≤ 0,5 W @ 230 V prądu stałego
Tryb pracy Włączony/wyłączony + kontakt na sucho
Ochrona przed przewyższeniami 2KV ((L/N, EN61000-4-5)
Pojemność napięcia 30A (50% Ipeak, wiersz = 500us, 230Vac pełne obciążenie, start na zimno)
Pojemność ładunkowa Kanał pierwszy: 1200W rezystywny lub 600W indukcyjny; Kanał drugi: kontakt suchy, 5A 24Vdc max
Parametry czujnika
Funkcja Wykrywanie ruchu PIR + czujnik światła dziennego
Obszar wykrywania 100%/75%/50%/25% (regulowalne)
Czas zatrzymywania Kanał pierwszy: 5s/30s/1min/5min/10min/30min
Kanał drugi: Test 2s/30s/1min/3min/5min/10min/20min/30min
Czujnik światła dziennego 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/odłączony
Zakres wykrywania 5-6 m w styku na wysokości montażu 3 m
Wysokość montażu 20,5-4 m (typowo: 3 m)
Wymiary i funkcja
Łatwe w obsłudze serii dwukanałowy wyjście wyposażone w przełączniki obsługi PIR 0 Łatwe w obsłudze serii dwukanałowy wyjście wyposażone w przełączniki obsługi PIR 1
Diagram okablowania
Łatwe w obsłudze serii dwukanałowy wyjście wyposażone w przełączniki obsługi PIR 2
Ważne uwagi dotyczące okablowania:
  • LN jest końcem wejścia AC, L'N jest końcem wyjścia AC - upewnij się, że sekwencja okablowania jest prawidłowa
  • Ograniczenia wyjściowe pojedynczego czujnika: obciążenia rezystywne ≤1200W, obciążenia pojemne ≤800W
  • W przypadku wielokrotnych obciążeń należy użyć kontaktora prądu przemiennego lub przekaźnika stanu stałego, aby zapobiec uszkodzeniu czujnika
  • Port synchronizacyjny S NIE może być podłączony do linii N (przewod neutralny)
Łatwe w obsłudze serii dwukanałowy wyjście wyposażone w przełączniki obsługi PIR 3
Inicjalizacja i ustawienia domyślne

Po włączeniu wskaźnik czujnika świeci przez 35 sekund w celu inicjalizacji.

Ustawienia fabryczne domyślne:
Obszar wykrywania: 100% Czas zatrzymania: 2 sekundy Czujnik światła dziennego: wyłączony Priorytet światła dziennego: wyłączony Wskaźnik LED: włączony

Wzór wykrywania promieniowania
Łatwe w obsłudze serii dwukanałowy wyjście wyposażone w przełączniki obsługi PIR 4
Ustawienia potencjometru
Obszar wykrywania
Zestaw W %
1 25%
2 50%
3 75%
4 100%
Łatwe w obsłudze serii dwukanałowy wyjście wyposażone w przełączniki obsługi PIR 5
Czas zatrzymywania
Zestaw Czas zatrzymywania
1 Badanie 2
2 Trzydzieści
3 1 min.
4 Pięć minut.
5 10 minut.
6 30 minut.
7 Tryb impulsowy
8 Tryb IQ
Łatwe w obsłudze serii dwukanałowy wyjście wyposażone w przełączniki obsługi PIR 6
Próg światła dziennego
Zestaw Wartość progowa
1 5 luksów
2 15 luksów
3 30 luxa
4 50 luxu
5 100 luksów
6 150 luxu
7 Wyłączyć
Łatwe w obsłudze serii dwukanałowy wyjście wyposażone w przełączniki obsługi PIR 7
/Dalny sterownik MH10
Łatwe w obsłudze serii dwukanałowy wyjście wyposażone w przełączniki obsługi PIR 8
Środki ostrożności
  • Instalacja musi być wykonywana przez wykwalifikowanego elektryka przy odłączeniu zasilania
  • Optymalna wysokość instalacji: 3 m - nie nadaje się do użytku na zewnątrz
  • Unikać miejsc o zmianach temperatury/promienu powietrza w celu zapobiegania fałszywemu uruchomieniu
  • Upewnij się, że zasięg wykrywania nie jest utrudniony przez meble, ekrany lub rośliny
  • Brak odblaskowych obiektów powinno znajdować się bezpośrednio przed czujnikiem
  • Utrzymuj odległość co najmniej 2 m od źródeł promieniowania elektromagnetycznego (routerów Wi-Fi, kamer itp.).
  • Odległość wykrywania może się różnić w zależności od wysokości instalacji i temperatury otoczenia
Odrzucenie odpowiedzialności

Ze względu na złożoność technologii produktu i różnice w środowisku zastosowania nie można zagwarantować całkowitej dokładności.Zastrzegamy sobie prawo do zmiany specyfikacji produktu bez powiadomienia i nie podejmujemy żadnych zobowiązań prawnych ani gwarancji.

Aby uzyskać więcej informacji, prosimy o kontakt z naszym przedstawicielem handlowym w celu uzyskania szczegółowych informacji.
