Zestawy konwersji LED 2W z funkcją samokontroli, czasem pracy 3 godziny i wyjściem 80-200Vdc
Miejsce pochodzenia | Chiny |
---|---|
Nazwa handlowa | Merrytek |
Orzecznictwo | CE, UKCA, UN38.3,MSDS |
Numer modelu | KE028-02AM180HE |
Minimalne zamówienie | 100 |
Cena | Negocjowalne |
Szczegóły pakowania | Najpierw zapakowany w torebkę bąbelkową, a następnie wzmocniony kartonem do pakowania zewnętrznego |
Czas dostawy | 1, Próbka i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, Zamówienie masowe: |
Zasady płatności | T/t lub Związek Zachodni |
Możliwość Supply | 10 000 sztuk miesięcznie |

Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
Znamione napięcie wejściowe | 220–240 V prądu przemiennego 50 Hz /60 Hz | Moc awaryjna | 2W ((Może być dostosowany) |
---|---|---|---|
Czas awaryjny | 180 min (może być dostosowana) | Gwarancja | 5 lat (bateria w zestawie) |
Napięcie wyjściowe obciążenia | 80-200 V prądu stałego | Temperatura pracy | 0 ℃ ~ 50 ℃ |
Ocena IP | IP20 | Typ baterii | LifePO4 6,4 V 1800 mAh |
Podkreślić | Awaryjny sterownik LED 2W,Zestaw konwersji LED z gwarancją,Awaryjny sterownik LED 80-200Vdc |
opis produktu

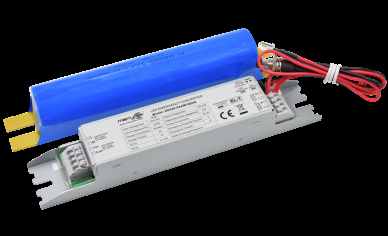

Zestawy konwersji LED 2W z czasem trwania 3 godziny i wyjściem 80-200Vdc
Opis
- Zasilacz awaryjny LED o stałej mocy wyjściowej z szerokim zakresem napięcia wyjściowego
- Przełączanie przekaźnika wejściowego
- Wysokie bezpieczeństwo, wysoka wydajność, długa żywotność bateria LifePO4
- Z zarządzaniem baterią
- Wybór testu ręcznego i samotestu
Parametry
Część ładowania | KE028 | 02AM180HE | 03AM180HE | 04AM180HE | 05AM180HE |
---|---|---|---|---|---|
Znamionowe napięcie wejściowe | 220-240Vac 50Hz/60Hz | ||||
Znamionowy prąd wejściowy | 0,06A Max. @230Vac | ||||
Prąd rozruchowy wejściowy | 10A(Twidth=100us 50% Ipeak )@230Vac(Zimny start przy pełnym obciążeniu) | ||||
Współczynnik mocy | ≥0.5@230Vac | ||||
Moc wejściowa | <4W@230Vac | ||||
Prąd ładowania akumulatora | 200mA | 200mA | 350mA | 350mA | |
Czas ładowania akumulatora | 24 godziny Max. |
Część awaryjna | |
---|---|
Tryb pracy | Tryb awaryjny |
Typ obciążenia | LED |
Moc awaryjna | 2W | 2,5W | 4W | 5W |
Czas awaryjny | 3 godziny |
Prąd wyjściowy obciążenia | 25-10mA | 31-12mA | 50-20mA | 57-23mA |
Napięcie wyjściowe obciążenia | 80-200Vdc |
Bateria | |
---|---|
LifePO4 (Pojemność baterii spełnia czas awaryjny przy 25℃) | 6,4V 1,8Ah | 6,4V 1,8Ah | 6,4V 3,6Ah | 6,4V 3,6Ah |
Gwarancja na baterię | Gwarancja 5 lat @5~60℃. |
Wymagania dotyczące wyjątkowych sterowników
Prąd udarowy | 8A |
Prąd wejściowy | 3A Max. |
Prąd wyjściowy | 2A Max. |
Wskaźnik LED (test ręczny)
Status | Wskaźnik |
---|---|
Ładowanie | Zielone światło |
Usterka | Zielone światło wyłączone |
Test funkcji awaryjnej
Test ręczny | Domyślny |
Test automatyczny | Ustawialny |
Automatyczne testowanie
Usterka/test / Status | Powód | Status wskaźnika ładowania |
---|---|---|
Bateria jest w pełni naładowana i sprawna | Standardowe codzienne użytkowanie | ciągłe zielone |
Ładowanie baterii | Początkowe ładowanie/doładowanie baterii | Miga na zielono 1 s włączony 1 s wyłączony |
Automatyczny test 3 godziny (co 12 miesięcy) | Okresowy samotest | Miga na zielono 3 s włączony 1 s wyłączony |
Automatyczny test 5 min (co 30 dni) | Okresowy samotest | Miga na zielono 3 s włączony 3 s wyłączony |
Usterka testu czasu trwania | Test automatyczny nie powiódł się | Miga na czerwono 0,5 s włączony 0,5 s wyłączony |
Usterka LED | Niezamontowany lub uszkodzony/wadliwy | Miga na czerwono 2 s włączony - 2 s wyłączony |
Bateria odłączona/wadliwa | Niezamontowany lub uszkodzony/wadliwy | ciągłe czerwone |
Zabezpieczenie awaryjne
Zabezpieczenie przed przeładowaniem/głębokim rozładowaniem baterii | Tak |
Zabezpieczenie nadnapięciowe wyjścia | Tak |
Zabezpieczenie przed przeciążeniem wyjścia | Tak |
Zabezpieczenie zwarciowe wyjścia | Tak |
Środowisko pracy
Temperatura/wilgotność pracy | 0℃…+50℃, Wilgotność: 20%-75%(bez kondensacji) |
Temperatura/wilgotność przechowywania | -5℃-35℃ |
Maks. temp. obudowy (Tc) | 75℃ |
Bezpieczeństwo i EMC
Napięcie wytrzymywane | 3000Vac 5mA 60s (Wejście "L N" - wyjście "SEC+ SEC-") |
Norma bezpieczeństwa | EN61347-1, 60598-2-22, 61347-2-7, 62034 |
Norma EMC | EN55015, EN61000-3-2, EN61000-3-3 |
Norma baterii | UN38.3 |
Wymagania dotyczące ochrony środowiska | Zgodny z RoHS |
Certyfikacja | CE |
Inne
Specyfikacja wejścia/wyjścia (zacisk/okablowanie) | Zacisk wciskany, średnica przewodu: 0,5-0,75mm2 |
Stopień ochrony IP | IP20 |
Rodzaj ochrony | Klasa 2 |
Typ instalacji | Instalacja wbudowana |
Wymiar instalacji | 146*30*22,5mm |
Wymagania dotyczące pakowania | Białe pudełko + instrukcja obsługi + przegroda + karton zewnętrzny (K=A) |
Waga | 75g (sterownik) |
Żywotność | 5 lat @Ta |
Uwagi: Wszystkie parametry są testowane przy napięciu wejściowym 230Vac, temperaturze otoczenia 25℃, chyba że określono inaczej.
Wymiar (Jednostka: mm)

Wymiar baterii (Jednostka: mm)

Rys. A

Rys. B

Rys. C

Rys. D
Schemat połączeń

LUB

Wymiana zestawu testu ręcznego i automatycznego

Przygotowanie przewodów

- Typ przewodu: lity lub linka: 0,5 -0,75mm2
- Aby uzyskać dostęp do przewodów lub wyjąć je z zacisków, użyj śrubokręta, aby wcisnąć przyciski
Instrukcje testu ręcznego i obsługi
- Przed instalacją ustaw zwarcie Pin: Test ręczny.
- Podłącz przewód zgodnie ze schematem połączeń.
- L, N włączone, włącz przełącznik S1. Następnie lampa obciążenia włącza się, kontrolka sterownika awaryjnego świeci na zielono, zasilanie awaryjne jest w normalnym ładowaniu. Wyłącz przełącznik S1, a lampa obciążenia wyłączy się.
- Symulacja awaryjna: Włącz, lampa obciążenia włącza się, naciśnij przełącznik (PRZEŁĄCZNIK TESTOWY), a następnie przełącz na tryb awaryjny, kontrolka sterownika awaryjnego zgaśnie. Zwolnij przełącznik (PRZEŁĄCZNIK TESTOWY), a następnie lampa jest zasilana przez sterownik LED, a kontrolka zaświeci się.
Instrukcje testu automatycznego i obsługi
- Przed instalacją ustaw Pin otwarty: Test automatyczny.
- Podłącz przewód zgodnie ze schematem połączeń. Usuń przełącznik testowy ze sterownika awaryjnego LED.
- L, N włączone, uruchom zegar i okresowy samotest. Aby wymienić baterię, wyłącz zasilanie i ponownie ustaw czas.
Informacja o zastosowaniu baterii
- Bateria powinna być doładowywana i rozładowywana co pół roku w normalnych warunkach użytkowania.
- Nie podłączaj do obwodu, gdy bateria nie jest używana, aby zapobiec nadmiernemu rozładowaniu baterii z powodu samoczynnego zużycia płytki obwodu.
- Podczas instalacji i użytkowania należy trzymać baterię z dala od źródła ciepła i dopuszczać jej używanie tylko w określonym zakresie temperatur pracy.
- Bateria powinna być przechowywana w chłodnym i suchym środowisku.
- Po długotrwałym przechowywaniu bateria jest cyklicznie ładowana co 12 miesięcy zgodnie z wymaganiami.
- Zasilanie prądem zmiennym jest wyłączone, a zegar działa przez 7 dni. Włącz zasilanie i ponownie ustaw czas. Aby wymienić baterię, wyłącz zasilanie i ponownie ustaw czas.
