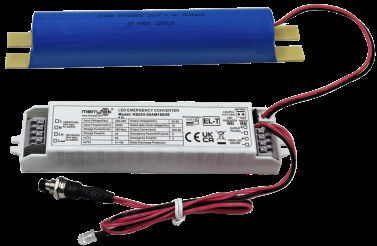

5 lat gwarancji 4W 3-godzinny awaryjny sterownik LED z baterią LiFePO4, wyjście 20-60Vdc dla opraw LED

  • 5 Years Warranty 4W 3-hour LED emergency driver with LiFePO4 battery 20-60Vdc output for LED batten
  • 5 Years Warranty 4W 3-hour LED emergency driver with LiFePO4 battery 20-60Vdc output for LED batten
Miejsce pochodzenia Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE, UKCA, UN38.3, MSDS
Model Number KE024-04AM180HE
Minimalne zamówienie 100
Cena Negocjowalne
Packaging Details Packed in bubble bag firstly, and then reinforced with carton for outer packing
Czas dostawy 1, Próbka i małe zamówienie: W ciągu 5 dni roboczych od otrzymania płatności. 2, Zamówienie masowe:
Payment Terms T/T or Western Union
Supply Ability 10,000pcs per month

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rated Input Voltage 220-240Vac 50Hz /60Hz Emergency power 4W(Can be customized)
Emergency Time 180mins (Can be customized) Gwarancja 5 lat
Load output voltage 20-60Vdc Working temprature 0℃~50℃
Ocena IP IP20 Battery type LifePO4 6.4V 3600mAh
Zostaw wiadomość
opis produktu

5 lat gwarancji 4W 3-godzinnego sterownika awaryjnego LED z baterią LiFePO4 o mocy 20-60Vdc





1Opis.

1) Prąd wyjściowy stały zasilanie awaryjne LED z szerokim zakresem napięcia wyjściowego.

2) Przełączanie przekaźnika wejściowego.
3) Wysoki poziom bezpieczeństwa, wysoka wydajność, długa żywotność baterii LifePO4.
4) Z zarządzaniem baterią.

5) Próbka ręczna i automatyczny wybór próby.





2.Parametry



Część ładowania KE024 02AM180HE 03AM180HE 04AM180HE 05AM180HE
Narysowane napięcie wejściowe 220-240Vac 50Hz/60Hz
Prąd wejściowy nominalny 0.06A Max. @230Vac
Prąd wejściowy 10A ((Szerokość=100us 50% maksymalnej mocy) @230Vac ((Wstęp na zimno przy pełnym obciążeniu))
Współczynnik mocy ≥ 0,5@230Vac
Moc wejściowa < 4W@230Vac
Prąd ładowania akumulatora 250 mA 250 mA 350 mA 350 mA
Czas ładowania baterii Maksymalnie 24 godziny.
Część awaryjna Tryb działania Tryb awaryjny
Rodzaj ładunku LED
Zasilanie awaryjne 2W 2.5W 4W 5W
Czas awaryjny 3 godziny
Prąd wyjściowy obciążenia 100-30mA 125-41 mA 200-65mA 250-80mA
Napięcie wyjściowe obciążenia 20-60Vdc
Akumulator LifePO4(Pojemność baterii spełnia wymagania czasu awaryjnego w temperaturze 25°C) 60,4V 1,8Ah 60,4V 1,8Ah 6.4V 3.6Ah 6.4V 3.6Ah
Gwarancja na baterię Gwarancja 5 lat @5~60°C.
Wyjątkowe wymagania dotyczące kierowcy Prąd napięciowy 8A
Prąd wejściowy 3A Max.
Prąd wyjściowy 2A Max.
Wskazówka LED
(Próba ręczna)		 Ładowanie Zielone światło
Wina Zielone światło wyłączone
Badanie funkcji awaryjnych Badanie ręczne Domyślne
Autotest Zestawialne
Automatyczne testowanie Utrata/test/stan Powód Status wskaźnika ładowania
Akumulator jest w pełni naładowany i działa Standardowe codzienne stosowanie
zielona
Ładowanie akumulatora Początkowe ładowanie/doładowanie baterii
Błysk zielony 1 sek na 1 sek
Autotest 3 godziny (co 12 miesięcy) Okresowe samokontrole
Błysk zielony 3 sekundy na 1 sekundę
Autotest 5 min (co 30 dni) Okresowe samokontrole
Błysk zielony 3 sekundy na 3 sekundy
Wykrycie błędu w badaniu trwałości Automatyczne badanie nie powiodło się
Świecący czerwony 0,5 sekundy na 0,5 sekundy
Uszkodzenie LED Nie podłączony lub uszkodzony/nieprawidłowy
/Błysk czerwony /2 sekundy /2 sekundy
Akumulator odłączony/zły Nie podłączony lub uszkodzony/nieprawidłowy
czerwony
Ochrona awaryjna Ochrona przed przeładowaniem baterii/głębokim rozładowaniem - Tak, proszę.
Ochrona przed nad napięciem wyjściowym - Tak, proszę.
Ochrona przed przeciążeniem wyjściowym - Tak, proszę.
Ochrona przed zwarciem wyjściowym - Tak, proszę.

Działanie

Środowisko

 Temperatura/wilgotność pracy 0°C...+50°C, wilgotność: 20%-75% (bez kondensacji)
Temperatura/wilgotność przechowywania -5°C-35°C
Przykłady: 75°C

Bezpieczeństwo

& EMC



 Wytrzymać napięcie 3000Vac 5mA 60s (Wchodzenie ¥L N ¥ wyjście ¥SEC+ SEC-)
Standardy bezpieczeństwa EN 61347-1, 60598-2-22, 61347-2-7, 62034
Norma EMC Wymagania w zakresie ochrony środowiska
Standardy baterii UN38.3
Wymogi dotyczące ochrony środowiska Zgodne z RoHS
Certyfikacja CE
Pozostałe Specyfikacja wejścia/wyjścia (terminal/przewody) Terminal prasowy, średnica drutu: 0,5-0,75 mm2
Ocena IP IP20
Rodzaj ochrony Klasa 2
Rodzaj instalacji Instalacja wbudowana
Wymiar instalacji 146*30*22,5 mm
Wymóg opakowania Białe pudełko + instrukcja obsługi + tektura + karton zewnętrzny ((K=A)
Waga 75 g (kierowca)
Długość życia 5 lat @Ta

Uwaga:

Wszystkie parametry są badane przy napięciu wejściowym 230 VAC, temperaturze otoczenia 25°C, chyba że określono inaczej.

3. Wymiar baterii (jednostka: mm)

5 lat gwarancji 4W 3-godzinny awaryjny sterownik LED z baterią LiFePO4, wyjście 20-60Vdc dla opraw LED 0

Rys. A.

5 lat gwarancji 4W 3-godzinny awaryjny sterownik LED z baterią LiFePO4, wyjście 20-60Vdc dla opraw LED 1

                                             Rys. B.

5 lat gwarancji 4W 3-godzinny awaryjny sterownik LED z baterią LiFePO4, wyjście 20-60Vdc dla opraw LED 2

Rys. C.

5 lat gwarancji 4W 3-godzinny awaryjny sterownik LED z baterią LiFePO4, wyjście 20-60Vdc dla opraw LED 3

Rys. D.



4. Konwerter Wymiar

5 lat gwarancji 4W 3-godzinny awaryjny sterownik LED z baterią LiFePO4, wyjście 20-60Vdc dla opraw LED 4









5. Diagram okablowania

5 lat gwarancji 4W 3-godzinny awaryjny sterownik LED z baterią LiFePO4, wyjście 20-60Vdc dla opraw LED 5



LUB

5 lat gwarancji 4W 3-godzinny awaryjny sterownik LED z baterią LiFePO4, wyjście 20-60Vdc dla opraw LED 6





































6.Przełącznik testowania ręcznego i automatycznego

5 lat gwarancji 4W 3-godzinny awaryjny sterownik LED z baterią LiFePO4, wyjście 20-60Vdc dla opraw LED 7

7.Przygotowanie drutu

5 lat gwarancji 4W 3-godzinny awaryjny sterownik LED z baterią LiFePO4, wyjście 20-60Vdc dla opraw LED 8

  • Typ drutu stałego lub strunkowego: 0,5 -0,75 mm2
  • Aby uzyskać dostęp do lub usunąć przewody z końcówek, użyj śrubokręta, aby nacisnąć przyciski w dół



8.Instrukcja badania i obsługi

1) Przed instalacją ustawić krótki pin: Test ręczny.

2) Podłącz przewód zgodnie z schematem okablowania.

3) L, N zasilanie włączone, przełącz na S1. Następnie światło obciążenia włącza się, światło alarmowe kierowcy stanie się zielone, zasilanie awaryjne będzie normalnie ładowane. Wyłącz przełącznik S1,i światło obciążenia wyłącza się.

4) Symulacja sytuacji awaryjnych: włączenie, włączenie światła obciążenia, naciśnięcie przełącznika ((TEST SWITCH), a następnie przejście do trybu awaryjnego, światło wskazujące kierowcy awaryjnego wygasa.Uwolnij przełącznik., a następnie światło jest zasilane przez sterownik LED, światło wskaźnika włączy się.



9.Automatyczne badanie& Instrukcje obsługi

1) Przed instalacją otwórz szpilkę do automatycznego badania.

2) Podłącz przewód zgodnie z schematem okablowania.

3) L, N zasilanie włączone, uruchomić zegar, i okresowe samo-test.



10.Zawiadomienie o zastosowaniu baterii

1) W normalnych warunkach użytkowania akumulator należy ładować i rozładowywać co pół roku.

2) Nie podłączaj do obwodu, gdy bateria nie jest używana, aby zapobiec nadmiernemu rozładowaniu baterii z powodu samodzielnego zużycia płyty obwodowej.

3) Proszę trzymać baterię z dala od źródła ciepła podczas jej instalacji i użytkowania, i zezwolić na jej używanie tylko w określonym zakresie temperatury roboczej.

4) Bateria powinna być przechowywana w chłodnym i suchym miejscu.

5) Po długim czasie przechowywania bateria jest cyklowana co 12 miesięcy w zależności od potrzeb.

6) zasilanie prądem przemiennym jest wyłączone, a zegar trwa 7 dni.
