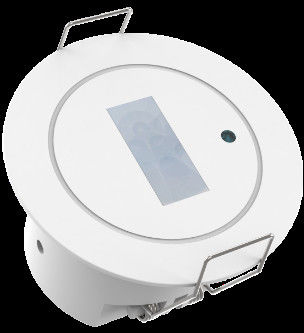

Detektor obecności PIR na powierzchni protokołu RS-485 o wysokości montażu 4 m

  • RS-485 Protocol Surface Mounted PIR Presence Detector With 4m Mounting Height
Miejsce pochodzenia Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE
Numer modelu MSA238D IR 485
Minimalne zamówienie 100 sztuk
Cena Negocjowalne
Szczegóły pakowania Białe pudełko + Białe etykiety pudełkowe + Płytka + Karton ((K=A))
Czas dostawy 1, Próbka i małe zamówienie: W ciągu 5 dni roboczych od otrzymania płatności. 2, Zamówienie masowe:
Zasady płatności T/T
Możliwość Supply 10 000 sztuk miesięcznie

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
napięcie wejściowe 12-24 V prądu stałego Prąd roboczy 20mA max.
Zużycie energii ≤0,5 W Funkcja RS485
Dostępne Wykrywanie ruchu pir, czujnik światła dziennego Wysokość montażu 2.5-4m
Instalacja Montaż podtynkowy rozmiar cięcia Φ45mm
Podkreślić

Detektor obecności PIR zamontowany na powierzchni

,

Detektor obecności PIR protokołu RS-485

,

4 m wysokości Detektor obecności PIR
Zostaw wiadomość
opis produktu

Powierzchniowo montowany detektor obecności PIR protokołu RS-485 o wysokości montażu 4 m


1. Cechy
1) Wykrywanie ruchu PIR
2) Wspaniały wygląd z prostokątną soczewką Fresnela
3) Dokładny wyjście protokołu RS-485
4) Możliwość wykrywania czujników światła dziennego
5) Obszar wykrywania, czas trwania i progu światła dziennego itp. można ustawić za pomocą zdalnego sterowania
6) Maksymalny zakres wykrywania: średnica 0-4 m od długiej strony wykrycia, średnica 0-1 m od krótkiej strony wykrycia
7) Zaleca się wykrywanie ruchu w korytarzu i toalecie
8) Dostępne urządzenia do montażu z płynem i do montażu na powierzchni
9) Kompaktny mini rozmiar dla idealnego montażu sufitu

2.Parametry

Wpływ/wyjście Napięcie wejściowe 12-24V prądu stałego
Narysowane napięcie 12/24V prądu stałego
Prąd roboczy 20 mA maksymalnie
Zużycie energii ≤ 0,5 W @ 12/24 V prądu stałego
sygnał wyjściowy RS485
Parametry czujników Funkcja Wykrywanie ruchu PIR, czujnik światła dziennego
Obszar wykrywania Protokół RS485 / ustawienie zdalnego sterowania: 100%/75%/50%/25%
Czas zatrzymywania Protokół RS485 / ustawienie zdalnego sterowania:10S/30S/1min/5min/10min/20min/30min
Zakres raportu czujnika światła dziennego 0-1200 lux
Zakres wykrywania promienia (oparty na 100% wrażliwości) Poruszające się pociski na podstawie instalacji o wysokości 3m: 4-5m @25°C ((zakróci się zasięg wykrywania ruchu radialnego)
Zdalne sterowanie Dostępne
Wysokość montażu 2.5-4m typowa wartość: 3m
Wniosek enviRoniakt Otwór wiertniczy Φ45 mm
Temperatura pracy -25°C...+50°C ((zakres wykrywania może różnić się w zależności od różnej temperatury))
Temperatura przechowywania -40°C~+80°C
Gwarancja 3 lata ((dostępne ze względu na problemy z jakością produktu przy zastosowaniu w pomieszczeniach wewnętrznych)
Standardy certyfikatów Certyfikat Zgodne z normą CE
Wymagania środowiskowe Zgodność z RoHS
Ocena IP IP20
W przypadku, gdy dane są dostępne, należy podać dane dotyczące danych, które są dostępne.

3. Wymiar

Detektor obecności PIR na powierzchni protokołu RS-485 o wysokości montażu 4 m 0

Detektor obecności PIR na powierzchni protokołu RS-485 o wysokości montażu 4 m 1

4. Diagram okablowania

Detektor obecności PIR na powierzchni protokołu RS-485 o wysokości montażu 4 m 2

Sugestia układu okablowania:

1Wskazane jest podłączenie przewodów ręcznie, jednak topologia gwiazdkowa lub topologia drzewa jest zdecydowanie odrzucona.

2Rozmieszczenie RS-485 długość przewodu nie może być dłuższa niż 300 m, a 12 czujników jest maksymalnym rozmieszczeniem ilości w jednym obwodzie

3. 4-pin drutu osłony lub klasy 6 sieci drutu jest zdecydowanie zaleca się do układu

4Nasz czujnik nie ma oporu końcowego. Jeśli istnieje problem z dopasowaniem impedancji w autobusie RS-485, zalecamy podłączenie 2 części 120Ω oporu w terminalu.


5. Wykrycie promieniowania

Detektor obecności PIR na powierzchni protokołu RS-485 o wysokości montażu 4 m 3

6/ Sygnał wykrywający

Produkt wykrywa ruchome sygnały ludzkie, a poniżej przedstawiono opis ruchu sygnałów:

/Sygnał ruchu:wykryć znaczący ruch (chodzenie) człowieka w obszarze wykrywania.

7/Dalny sterownik MH18.

Detektor obecności PIR na powierzchni protokołu RS-485 o wysokości montażu 4 m 4


Aby uzyskać więcej informacji, prosimy o kontakt z naszym przedstawicielem handlowym.
