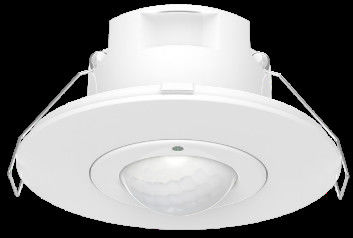

Kontrola oświetlenia na żądanie detektory ruchu KNX przełącznik czujnik ruchu pir dla inteligentnej kontroli budynku

  • On-demand Lighting Control KNX Motion Detectors Pir Movement Sensor Switch For Smart Building Control
Miejsce pochodzenia Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE
Numer modelu MSA017K IR
Minimalne zamówienie 100 sztuk
Cena Negocjowalne
Szczegóły pakowania Białe pudełko + Białe etykiety pudełkowe + Płytka + Karton ((K=A))
Czas dostawy 1, Próbka i małe zamówienie: W ciągu 5 dni roboczych od otrzymania płatności. 2, Zamówienie masowe:
Zasady płatności T/T
Możliwość Supply 10 000 sztuk miesięcznie

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
napięcie wejściowe 21-30 Vdc (zasilanie magistrali KNX) Prąd roboczy maks. 10 mA
Zużycie energii ≤0,5 W Funkcja Detekcja ruchu PIR + czujnik światła dziennego
Obszar wykrywania (promień) 2.5-4m Wysokość montażu 2-6m
Instalacja Montaż podtynkowy rozmiar cięcia Φ60mm
Podkreślić

Przełącznik czujnika ruchu Pir

,

Inteligentny przełącznik czujnika PIR do sterowania budynkiem

,

Przełącznik detektorów ruchu KNX
Zostaw wiadomość
opis produktu

Kontrola oświetlenia na żądanie detektory ruchu KNX przełącznik czujnik ruchu pir dla inteligentnej kontroli budynku

1. Cechy

1) Wykrywanie ruchu PIR
2) Dostępny zasilacz przycisku KNX i komunikacja KNX
3) Możliwe wykrycie czujników światła dziennego
4) Obszar wykrywania i czas trwania mogą być ustawione przez zdalny sterownik lub ETS
5) Maksymalny zakres wykrywania: 2,5-8 m średnicy
6) Zaleca się wykrywanie ruchu w magazynie, warsztatach i lobby

7) Do montażu z płynem lub do montażu na powierzchni opcjonalnie

2.Parametry

Wpływ/wyjście Napięcie wejściowe Prąd prądu prądu stałego 21-30V
Prąd KNX ≤ 10 mA
Konsumpcja ≤ 0,5 W @ 24 V prądu stałego
Parametry czujników Funkcja Wykrywanie ruchu PIR + czujnik światła dziennego
Obszar wykrywania Ustawienie ETS:8%/16%/24%/32%/40%/48%/56%/64%/72%/80%/88%/100%
Czas zatrzymywania Ustawienie ETS
Zakres wykrywania promienia (oparty na 100% wrażliwości) 20,5-4 m @ 25 °C na podstawie wysokości montażu 3 m
Zdalne sterowanie Dostępne
Wysokość montażu 2-6m typowa wartość:3m
Wniosek enviRoniakt Otwór wiertniczy Φ60 mm
Temperatura pracy -25°C...+50°C ((zakres wykrywania może różnić się w zależności od różnej temperatury))
Temperatura przechowywania -40°C~+80°C
Gwarancja 3 lata ((dostępne w zależności od problemu jakości produktu)
Standardy certyfikatów Certyfikat Zgodne z normą CE
Wymagania środowiskowe Zgodność z RoHS
Ocena IP IP20
W przypadku, gdy dane są dostępne, należy podać dane dotyczące danych, które są dostępne.

3. Wymiar

Kontrola oświetlenia na żądanie detektory ruchu KNX przełącznik czujnik ruchu pir dla inteligentnej kontroli budynku 0

Kontrola oświetlenia na żądanie detektory ruchu KNX przełącznik czujnik ruchu pir dla inteligentnej kontroli budynku 1

4. Diagram okablowania

Kontrola oświetlenia na żądanie detektory ruchu KNX przełącznik czujnik ruchu pir dla inteligentnej kontroli budynku 2

Zalecenia dotyczące okablowania:

1W celu zapewnienia stabilności transmisji sygnału nie zaleca się podłączenia przewodów autobusu KNX do końca, gwiazdy lub drzewa.

2. KNX zaleca przewody przewodowe dla autobusów standardowych KNX EIB, przewody osłonięte lub kable sieciowe kategorii 6, zaleca się, aby długość przewodów przewodowych dla autobusów nie przekraczała 400 m,liczba czujników podłączonych do autobusów nie powinna przekraczać 12.

3Liczba czujników podłączonych do autobusów musi w pełni uwzględniać bieżącą zdolność obciążenia zasilania:suma prądów wszystkich urządzeń KNX (w tym czujników) nie może być większa niż prąd obciążenia zasilania KNX.

5.Rozpocznij procesInicjalizacja

Po przekierowaniu adresów fizycznych i ustawieniu parametrów kanału należy wykonać następujące kroki:

(1) Interfejs łączenia przycisku;

(2) Włączyć zasilacz autobusu i zasilacz pomocniczy (uwaga: upewnij się, że produkt posiada zasilacz pomocniczy, w przeciwnym razie urządzenie może nie działać prawidłowo);

(3) Naciśnij przełącznik programowania produktu, światło LED stanie się czerwone;

(4) Wykorzystanie interfejsu przycisku do pobierania adresu fizycznego za pośrednictwem oprogramowania ETS.

(5) Po ustawieniu wymaganych parametrów aplikacji pobrać aplikację.

(6) Po pobraniu aplikacji produkt przechodzi do inicjalizacji. Podczas inicjacji funkcja wykrywania jest wyłączona. Po 20S inicjalizacja jest zakończona,i produkt działa normalnie;

Uwaga: Proszę użyć najnowszej wersji ETS 5 lub 5.7/Prosimy o uzyskanie /pliku konfiguracji technicznej tego czujnika /od naszych sprzedawców.

6. Wykrycie promieniowania

Kontrola oświetlenia na żądanie detektory ruchu KNX przełącznik czujnik ruchu pir dla inteligentnej kontroli budynku 3

7/ Sygnał wykrywający

Produkt wykrywa ruchome sygnały ludzkie, a poniżej przedstawiono opis ruchu sygnałów:

/Sygnał ruchu:wykryć znaczący ruch (chodzenie) człowieka w obszarze wykrycia.

8. Długo sterowanie (MH10)

Kontrola oświetlenia na żądanie detektory ruchu KNX przełącznik czujnik ruchu pir dla inteligentnej kontroli budynku 4
