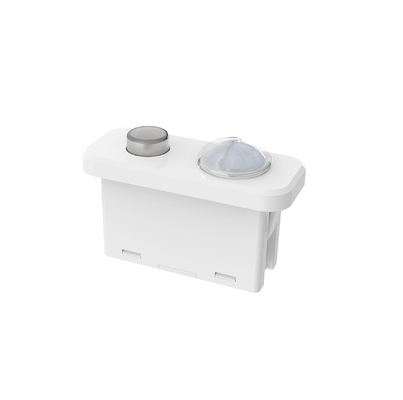

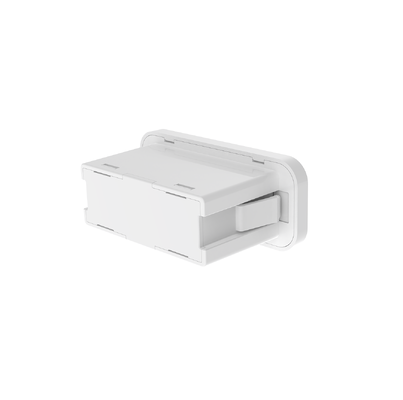

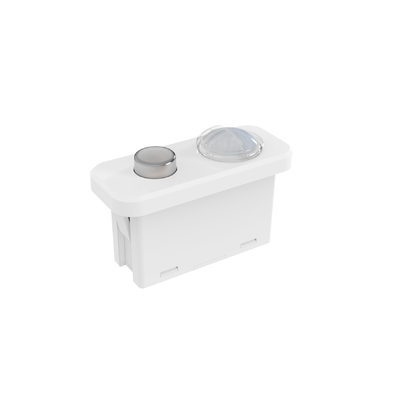

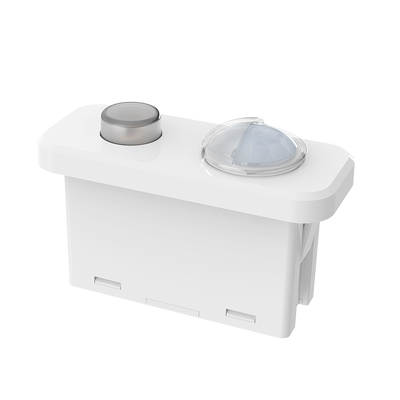

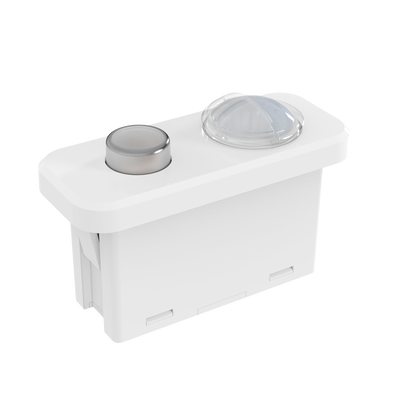

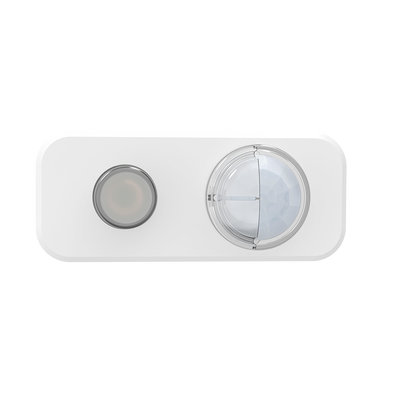

Casambi Dali Bluetooth Network PIR Sensor, interfejs Zhaga Book20, nadaje się do użytku w biurze
| Miejsce pochodzenia | Shenzhen, Chiny |
|---|---|
| Nazwa handlowa | Merrytek |
| Orzecznictwo | CE |
| Numer modelu | MDA182D IR B1 |
| Minimalne zamówienie | 100 |
| Cena | Negocjowalne |
| Szczegóły pakowania | Klapka + karton (K=A) |
| Czas dostawy | 1, Próbka i małe zamówienie: W ciągu 5 dni roboczych od otrzymania płatności (jeśli na magazynie). 2 |
| Zasady płatności | T/T |
| Możliwość Supply | 10000/miesięcznie |
Szczegóły Produktu
| Napięcie znamionowe | 12 ± 1VDC | Prąd operacyjny | 35 ± 5mA |
|---|---|---|---|
| Napięcie falowania | <100MVP-P | Sygnał wyjściowy | Ściemnianie DALI |
| Tryb wykrywania | Wykrywanie PIR | Wysokość instalacji | Typowe 3 m (maks. 4 m) |
| Ocena IP | IP20 | Życie | 5 lat gwarancji @TA (w pomieszczeniach) |
| Podkreślić | Czujnik ruchu Casambi Dali Bluetooth,czujnik PIR Zhaga Book20,bezprzewodowy czujnik ruchu w biurze |
||
opis produktu
Czujnik PIR Casambi Dali Bluetooth Network
Zhaga Book20 Interface, Dali2 & D4i Certified Dimmable PIR Motion Sensor z łącznością Bluetooth
Przegląd produktu
Profesjonalny czujnik ruchu PIR z możliwością wychwytywania światła dziennego, zaprojektowany do nowoczesnych biur z integracją sieci Casambi Bluetooth.
Kluczowe cechy
- Międzynarodowy standard Zhaga Book20 interfejs do łatwej instalacji
- Maksymalna wysokość instalacji 4 m
- 5-letnia gwarancja na niezawodną wydajność
- Idealne dla biur otwartych i indywidualnych powierzchni biurowych
- Wykrywanie ruchu PIR z funkcją czujnika światła dziennego
- Zintegrowany moduł Casambi Bluetooth z sterowaniem aplikacją
- Wyjścia sygnałów tłumienia DALI do inteligentnej kontroli oświetlenia
Specyfikacje techniczne
| Parametry wejściowe | |
|---|---|
| Napęd nominalny | 12±1VDC |
| Prąd roboczy | 35 ± 5 mA |
| napięcie falowe | < 100 mVp-p |
| Parametry wyjściowe | |
| Sygnał wyjściowy | DALI Dimming |
| Parametry czujnika | |
| Tryb wykrywania | Wykrywanie PIR |
| Obszar wykrywania | Wykonujący aplikację Casambi |
| Czas zatrzymywania | Wykonujący aplikację Casambi |
| Czujnik światła dziennego | Wykonujący aplikację Casambi |
| Priorytet światła dziennego | Wykonujący aplikację Casambi |
| Poziom przyciemnienia | Wykonujący aplikację Casambi |
| Zakres wykrywania | Instalacja sufitu o wysokości 3 m: promień ≥ 2,5 m |
| Wysokość instalacji | Typowe 3 m (maksymalnie 4 m) |
| Parametry bezprzewodowe | |
| Moduł BLE | Casambi Bluetooth |
| Częstotliwość pracy | 2.402-2.480GHz |
| Siła przenośna | +7dBm (maksymalnie) |
| Odległość transmisji | Maksymalnie od punktu do punktu 25m |
| Specyfikacje środowiskowe | |
| Temperatura pracy | -20°C do +55°C |
| Temperatura przechowywania | -40°C do +80°C, wilgotność ≤85% (nie kondensacyjna) |
| Certyfikacje i normy | |
| Certyfikaty | CE, RoHS 2.0, zgodne z REACH |
| Ocena IP | IP20 |
| Specyfikacje fizyczne | |
| Przesłanie | 2 szpilki końcowe PH2.0 |
| Instalacja | Zhaga Book20 Standard |
| Waga netto | 150,8 ± 3 g |
| Życie | 5 lat gwarancji (używane w pomieszczeniach wewnętrznych) |
Zdolności funkcjonalne
| Funkcja | Konfiguracja |
|---|---|
| Funkcja ON/OFF | Ustawienie aplikacji Casambi |
| Dwuetapowa funkcja przyciemniania | Ustawienie aplikacji Casambi |
| 3-stopniowa funkcja przyciemniania | Ustawienie aplikacji Casambi |
| Zbieranie w dzień | Ustawienie aplikacji Casambi |
| Priorytet światła dziennego | Ustawienie aplikacji Casambi |
| Funkcja sieci | Ustawienie aplikacji Casambi |
Wymiary produktu i instalacja
Schematy wymiarów i specyfikacje otworów:
Diagram funkcjonalny:
Diagram okablowania:
Instrukcja montażu:
Inicjalizacja i ustawienia domyślne
Po włączeniu zasilania czujnik wymaga 45-60 sekund rozgrzewki przed rozpoczęciem pracy.
Definicja domyślna: Wrażliwość: 100%, czas trwania: 5 s, czujnik światła dziennego: wyłączony, okres oczekiwania: 0 s, poziom oczekiwania DIM: 10%
Wytyczne dotyczące stosowania
Ważne uwagi dotyczące instalacji:
- Wymagana instalacja przez profesjonalnego elektryka - wyłączenie zasilania przed instalacją
- Czujniki PIR nie mogą przenikać przez materiały - zapewniają jasną linię widzenia do obszaru wykrywania
- Zmniejszona wrażliwość wykrywania w warunkach zimnych przy gęstej odzieży
- Unikaj kierowania czujnika w kierunku źródeł ciepła (kondycjonery, grzejniki)
- Tylko do użytku w pomieszczeniach zamkniętych - światło słoneczne na zewnątrz wpływa na dokładność wykrywania
- Badanie z minimum 5 jednostkami przed masową instalacją w nowych środowiskach
- Wymaga stabilnego zasilania prądem stałym o niskim współczynniku falowania (< 100mV)
Zważyń dotyczących wydajności wykrywania:
- Odległość wykrywania różni się w zależności od wysokości, pozycji montażu i temperatury otoczenia
- Zmniejszona wrażliwość, gdy temperatura otoczenia zbliża się do temperatury ludzkiego ciała (36°C-37°C)
- Możliwe fałszywe uruchomienie, gdy temperatura otaczającego / tacy LED przekracza 55 °C
- Pomiary progu światła dziennego różnią się w zależności od środowiska, pogody i godziny dnia
Potencjalne fałszywe scenariusze wywołujące:
- Małe zwierzęta wchodzące w zakres wykrywania
- Bezpośrednie działanie promieni dalekiej podczerwieni pochodzących ze światła słonecznego, reflektorów lub żarówek
- Szybkie zmiany temperatury z systemów HVAC lub nawilżaczy
Potencjalne scenariusze niewyzwalające:
- Przeszkody, takie jak szkło lub akrylowe blokujące transmisję podczerwieni
- Minimalny ruch lub bardzo szybki ruch źródeł ciepła
Uwaga: Specyfikacje produktu mogą ulec zmianie ze względu na ciągłe doskonalenie.
