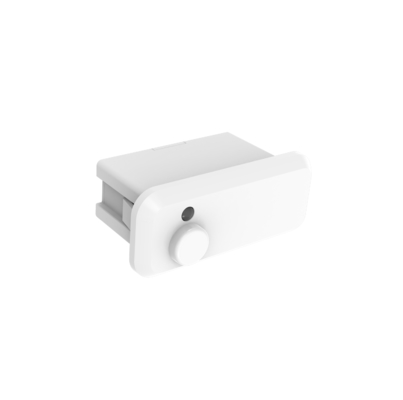

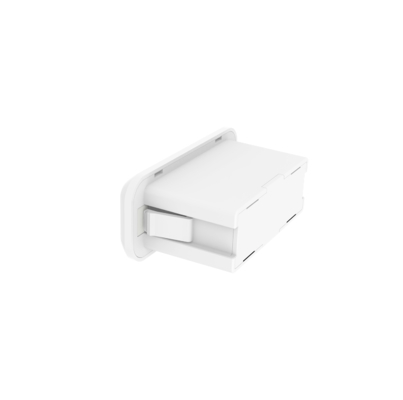

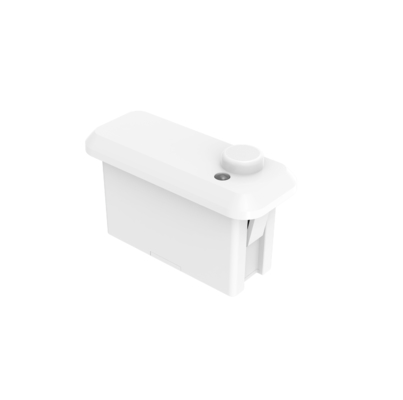

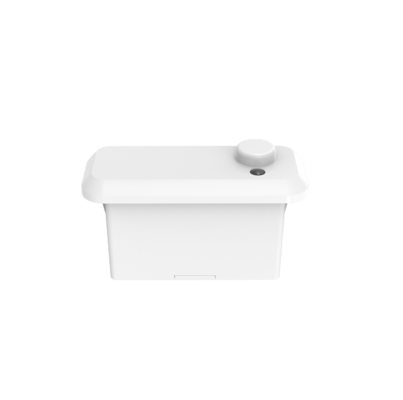

Czujnik obecności sieci Bluetooth Casambi 12Vdc do oświetlenia panelowego, maks. instalacja 4m

[Wyznaczenia produktu]

• Wbudowany czujnik obecności instalacji, standardowy interfejs zhaga book20
• Wdrożyć opatentowaną technologię anten mikrofalowych 24 GHz, wspierać maksymalną wysokość instalacji 4m
• Z niemiecką technologią RF, 5-letnia gwarancja produktu
• Funkcja czujnika ruchu, ruchu drobnego i światła dziennego
• Stosowane do łazienek, salonów, kuchni i innych pomieszczeń, w których wymagane jest wykrywanie ruchu lub drobnych ruchów
• Moduł Casambi Bluetooth, połączony z platformą Casambi IOT

[Parametry]

[Opis funkcji]

[Rang wykrywania]

Wnioseksygnał Nieważnesygnał ruchu

Obecność człowieka:wykryć ciało ludzkie w obszarze wykrycia, aby przeprowadzićdużysygnały ruchu(chodzenie)aby uruchomić indukcjęa takżewysoki poziom wyjścia (np. światła kontrolne włączane i wyłączone), a następnie wykryćniewielki ruchsygnały (pochylenie ciała do przodu, do tyłu, huśtanie kończyn, potrząsanie głową, pisanie, używanie telefonów komórkowych i inne)drobne wnioski- Tak.a)w celu wykrycia objawów życiowych układu oddechowego człowieka spowodowanych przez otchłań brzuszną, rozszerzenie klatki piersiowejitd.w celu utrzymania wysokiego poziomu produkcji (np.sświatło sterująceszawsze włączony)

Nieobecność człowieka: nie wykryto sygnału w obszarze wykrywania i niski poziom wyjścia (wyłączone światło sterujące)

[Diagram]

• Wymiar (jednostki: mm)

• Szczegóły dotyczące produktu

• Przesłanie

[Instrukcja montażu]

- Nie.

[Initializacja]

Po włączeniu czujnik automatycznie włącza światło o 100% jasności i samodzielnie sprawdza 10s. Podczas inicjalizacji czujnik nie jest w stanie wykryć ruchu.Wchodzi w tryb wykrywania po inicjalizacji, podczas których światło utrzymuje 100% jasności.

[Postawienie domyślne]

Wymagania w zakresie bezpieczeństwa:

[Zawiadomienie o zgłoszeniu]

Ja...Czujnik powinien być zainstalowany przez profesjonalnego elektryka. Proszę wyłączyć zasilanie przed instalacją, okablowaniem, zmianą konfiguracji.

Ja...Produkt ma dobrą zdolność penetracji do tworzyw sztucznych, drewna itp., ale anteny modułu mikrofalowego nie powinny mieć metalowych akcesoriów lub metalowych powłok, powłok szklanych itp. bezpośrednio przed lub w pobliżu,W przeciwnym razie wpłynie to na transmisję i odbiór anteny..

Ja...Odległość wykrywania będzie zależała od wysokości instalacji, wielkości przedmiotu, który ma być wykryty, prędkości ruchu, wpływu środowiska instalacji,i odległość wykrywania w różnych kierunkach będzie miała pewien stopień zmienności.

Ja...W różnych okresach, klimatach i środowiskach światło dzienne jest w słonecznym otoczeniu, bez cieni i w warunkach rozproszonego odbicia.wartość światła dziennego wykryta przez czujnik światła może być inna.

Ja...Zaleca się, aby odległość montażu produktu była większa niż 1,5 m; odległość montażu między produktem a routerem powinna być większa niż 1,5 m,aby nie powodować zakłóceń w normalnej pracy czujnika mikrofalowego.

Ja...Płaszczyzna montażu produktu (np. podłoże aluminiowe, płyta PCB) musi znajdować się w pewnej odległości wysokości od płaszczyzny anteny modułu mikrofalowego,i płaszczyzna anteny modułu mikrofalowego powinna być wyższa niż pobliska płaszczyzna o więcej niż 5 mm w celu osiągnięcia najlepszego efektu wykrywania.

Ja...Należy użyć zasilania regulowanego prądem stałym o stabilnym napięciu wyjściowym, niskim prądzie i współczynniku falowania, falowanie zasilania powinno być mniejsze niż 50 mV,a minimalny prąd obciążenia zasilania powinien wynosić więcej niż 120mA, a także zaleca się ustawienie kondensatora elektrolitycznego o temperaturze nie mniejszej niż 100 uF w terminale zasilającego VCC.

Ja...Instalacja produktu w jak największej odległości od dużych urządzeń metalowych, rurociągów, otworów wentylacyjnych klimatyzacji, otworów wydechowych, maszyn dymu i innych miejsc,w celu uniknięcia wibracji sprzętu wpływają na efekt wykrywania.

Ja...Moduł mikrofalowy powinien unikać znajdowania się w pobliżu zasilania prądem przemiennego, być z dala od mostka napędowego, transformatora, przewodów przełącznikowych i innych urządzeń o wysokiej mocy,aby uniknąć zakłóceń sygnałów wysokiej częstotliwości w normalnej pracy modułu mikrofalowego.

Ja...Konstrukcja produktu: powierzchnia anteny modułu mikrofalowego i jego pobliskich obwodów w celu uniknięcia przepływu dużych prądów, unikania w pobliżu transformatorów lub komponentów o wysokiej częstotliwości,odległość powinna być większa niż 10 mm w miarę możliwości.

Ja...Podczas okablowania strona anteny i strona części z tyłu wyrobu nie powinny być pokryte przewodami ani przepływać przez nie duże prądy,aby nie wpływać na normalną pracę czujnika,.

Ja...Przednia część produktu i jej okolice nie mogą być wyposażone w metalowe akcesoria lub szklane bloky, aby nie wpływać na normalne działanie czujnika,podczas gdy grubość tworzywa sztucznego w miarę możliwości wybrać mniej niż 1 mm, zbyt gruba wpłynie na wykrycie modułów mikrofalowych i kierunkowość; płaszczyzna anteny mikrofalowej i odległość powłoki powinny być większe niż 3,2 mm

Ja...Powierzchnia anteny produktu i płaszczyzna metalowa (substrat aluminiowy, powłoka żelazna) muszą mieć pewną różnicę wysokości, zalecana odległość wynosi ponad 0,5 mm.

W przypadku zmiany struktury produktu, trybu zasilania / obwodu, przedniej osłony anteny czujnika itp. powiadom o tym producenta czujnika, aby potwierdzić, aby nie spowodować nieprawidłowej pracy produktu.W innym wypadku, producent nie ponosi odpowiedzialności za nieprawidłowość.
