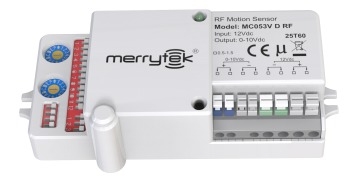

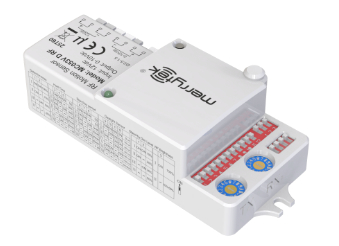

5.8G czujnik RF sieci mikrofalowej z maksymalną wysokością montażu 8m

[Wyznaczenia produktu]

• W połączeniu z technologią 868MHz RF, realizujemy bezprzewodową funkcję sieci grupowej!
• Wdrożenie technologii wąskiej częstotliwości w celu rozwiązania problemu interferencji współkanałowej
• Produkt ma 32 różne kanały częstotliwości, wykonalne dla większej liczby zastosowań
• Z stałym kodem adresu, transmisja RF jest stabilna lMax montaż 8m
• Długa odległość transmisji RF do 30 m w pomieszczeniach zamkniętych
• 5 lat gwarancji

[Informacje o produkcie]

• Wymiar (jednostki: mm)

• Funkcja

• Opis funkcji

1.Włączanie/wyłączanie ((Period oczekiwania w ≈0s ≈),Proszę ustawić inne dane czujnika zgodnie z praktycznym aplikacji.

2. Dwuetapowe przyciemnianie ((okres oczekiwania w ∞+∞), Proszę ustawić inne dane czujnika zgodnie z praktycznymi zastosowaniami.

3.3-stopniowe przyciemnianie ((okres oczekiwania w czasie 5s/5min/10min/30min/60min),Proszę ustawić inne dane czujnika zgodnie z praktycznym aplikacji.

• Przesłanie

[Wzorzec promieniowania]

1.Montowanie sufitu

2. montaż na ścianie

[Ustawienia przełącznika]

Obszar wykrywania:

Czas zatrzymywania:

Okres oczekiwania:

Czujnik światła dziennego:

* Gdy ustawiona jest na tryb " wyłączony ", lampa włączy się, gdy wykryje ruch bez względu na poziom światła otoczenia

Poziom DIM w stanie gotowości:

Światłość RF:

Tryb:

*Po ustawieniu RFTeraz czujnik może tylko odbierać sygnał, nie może przesyłać sygnału, ale nadal ma funkcję czujnika..

[Sieci bezprzewodowe RF]

1) Wydanie:

Wszystkie czujniki ustawiły ten sam kanał.

Na zdjęciu poniżej, jest kilka wejściów do korytarza, każdy czujnik jest uruchomiony, wszystkie lampy w korytarzu zapalają się.

Ustawienia:

2) Transmisja + Hopping:

Po wykryciu ruchu Mistrza, sygnał ruchu zostanie przesłany do innych grupowanych czujników za pośrednictwem nadajnika RF.Światła w sąsiednich piętrach synchronicznie włączą się w ustawionym wcześniej niskim poziomie światła..

Ustawienia:

Grupa 1: Moduł B TXD, wysyła sygnał do modułu A RXD i modułu C RXD oraz samemu sobie

Grupa 2: Moduł C TXD, wysyła sygnał do Modułu B RXD i Modułu D RXD i samemu sobie

AO-A1-A2-A3-A4-A5-A6-A7-A8-A9-AA-AB-AC-AD-AE-AF

Ja ja.

BF-BE-BD-BC-BB-BA-B9-B8-B7-B6-B5-B4-B3-B2-B1-B0

Zgrupowanie RF ((możliwe do 32 różnych grup)

MC053V D RF mają jeden kanał TX i kanał RX. Kanał TX służy do przesyłania sygnału RF, a kanał RX służy do odbierania sygnału RF.Użyj małego śrubokręta do obracania przełączników i utrzymać je skierowane do tego samego kanału, grupy zostaną utworzone automatycznie

[Inicjalizacja]

Światło włączy 100% jasności w początkowym czujniku zasilania i wyłączy się po 10 sek. Podczas inicjacji nie zostanie wykryty żaden zewnętrzny sygnał czujnika ruchu.

[Ustawienia domyślne]

Obszar wykrywania: 100%, czas oczekiwania: 5S,Okres gotowości: 0 s,Czujnik światła dziennego: wyłączony,Stand-by DIM poziom:10%, RF Jasność:10%-50%,RF: Otwarte,Rozpoczynek:Wydanie,TX:A, RX:A

[Uwaga:]

1)Czujnik powinien być zainstalowany przez profesjonalnego elektryka, proszę wyłączyć zasilanie przed instalacją, okablowaniem, zmianą ustawień itp.

2)Produkt ma dobrą przepuszczalność do tworzyw sztucznych, drewna itp., ale metalowe akcesoria lub metalowe obudowy nie powinny być instalowane bezpośrednio przed anteną modułu mikrofalowego ani w pobliżu niej,w przeciwnym razie wpłynie to na zdolność transmisji i odbioru anteny mikrofalowej.

3)Produkt przeznaczony jest wyłącznie do stosowania w pomieszczeniach wewnętrznych.

4)Zakres wykrywania czujnika zależy od prędkości ruchu i wielkości ruchomego obiektu, wysokości montażu, wysokości i kąta instalacji, miejsca instalacji, odblasków wokół czujnika itp.Dane w dokumencie są typowe i testowane przez osobę o długości 165 cm w otwartym pomieszczeniu wewnętrznym.

       Zakres wykrywania przy montażu ściennym będzie dłuższy przy montażu sufitowym.

5)Uwaga: w przypadku, gdy urządzenie jest podłączone do urządzenia, które jest podłączone do czujnika, należy wyłączyć urządzenie, które jest podłączone do czujnika.

6)Jeśli zwierzę przejdzie w obszarze wykrywania, może to uruchomić czujnik.

7)Wartość progu światła jest wykrywana w słonecznym środowisku, bez cieni i w warunkach promieniowania promieniowania otoczenia.wartości oświetlenia wykryte przez czujnik światła mogą być różne.

8)Zaleca się, aby odległość między instalacją produktów lub odległość między produktem a routerem była większa niż 1,5 m.

9)Płaszczyzna montażu produktu (np. aluminiowa płyta podłoża, płyta PCB) musi różnić się od płaszczyzny anteny modułu mikrofalowego o określoną wysokość,i płaszczyzna anteny modułu mikrofalowego powinna być wyższa od pobliskiej płaszczyzny o więcej niż 5 mm w celu osiągnięcia najlepszego efektu wykrywania.

10)MC053V RF & MW05 z funkcją przełączenia, szybkie włączanie / wyłączanie 3 razy w ciągu 2 sekund może anulować funkcję czujnika

11)Tryb pracy:Wyświetlacz i skok

12)TX: oznacza transmisję sygnału, z 0-F 16 różnymi kanałami. 1 DIP do ustawienia grupy A lub grupy B. Grupy A z 16 kanałami, grupy B również z 16 grupami, w sumie można ustawić 32 grupy.

13)RX: oznacza odbiór sygnału, z 0-F 16 różnymi kanałami. 1 DIP do ustawienia grupy A lub grupy B. Grupy A z 16 kanałami, grupy B również z 16 grupami, w sumie można ustawić 32 grupy.

14)Gdy mistrz i mistrz ustawić w trybie transmisji pracy, to oznacza, że wszystkie czujniki ustawić ten sam kanał, każdy czujnik Master jest uruchomiony, będzie transmitować sygnał RF do wszystkich lamp w grupie

15)Kiedy Mistrz i Mistrz są ustawione w trybie pracy, to oznacza, że kiedy którykolwiek Mistrz jest uruchamiany,będzie wysyłać sygnał RF do 3 kanałów (przyległy kanał przed i po kanale TX i kanał ustawiony przez samego mistrza. Na przykład, gdy mistrz ustawić kanał TX na "1", będzie uruchomić "0" "1" "2" trzy różne sygnały kanału, jeśli inne różne kanały RX ustawione z "0" "1" "2",w tym czasie otrzyma odpowiednie sygnały kanału, ten rodzaj trybu pracy jest stosowany głównie do aplikacji korytarzowych, Uwaga: TX "F" do uruchomienia kanału grupy A i grupy B "0" RX otrzymuje kanały mogą połączyć sieć.

16)Master to Satellite działa tylko w trybie transmisji, co oznacza, że satelita otrzymuje tylko sygnał od master, nie jest dotknięty trybem pracy master.

17)Satelita otrzymuje sygnał RF od mistrza, czas ′ hold time ′ jest określany przez mistrza, zachować ten sam z mistrzem ′ hold time ′.

18)Czujnik nie będzie przesyłać ani odbierać sygnału RF w czasie inicjalizacji. może przesyłać sygnał RF tylko po okresie inicjalizacji.

19)Grupa A i grupa B RX wymagają odpowiedniej grupy Master A i grupy B TX.
