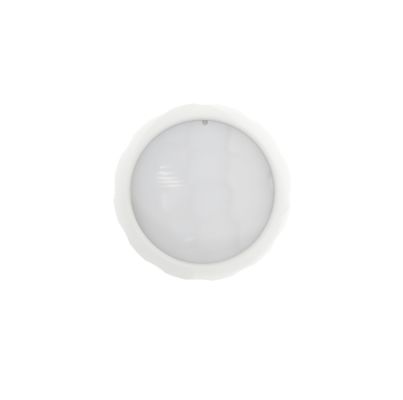

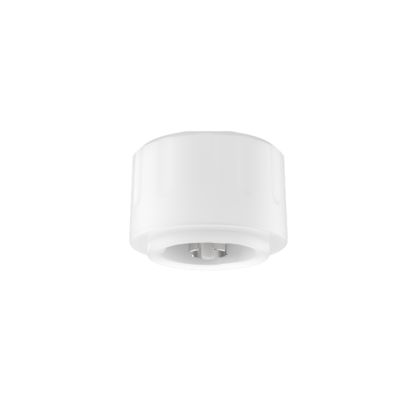

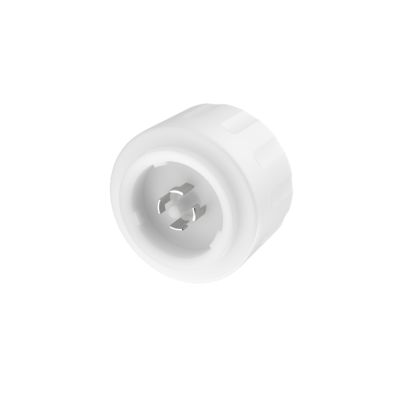

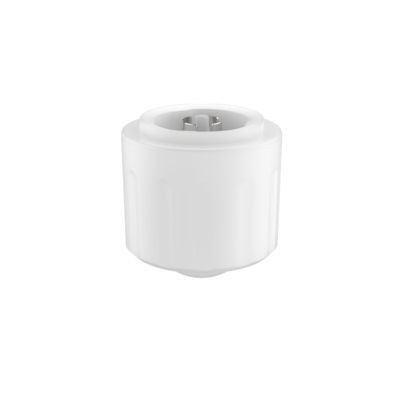

12Vdc PIR Wireless 2.4G Networking Motion Sensor, dostępne zbieranie światła dziennego, 12m Max Installation MC079D IR ZB
| Place of Origin | Shenzhen, China |
|---|---|
| Nazwa handlowa | Merrytek |
| Orzecznictwo | CE |
| Model Number | MC079D IR ZB |
| Minimum Order Quantity | 100PCS |
| Cena | Negocjowalne |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
Szczegóły Produktu
| Napięcie robocze | 12 ± 1VDC | Prąd operacyjny | 35 ± 5mA |
|---|---|---|---|
| Sygnał wyjściowy | Sygnał ściemniający 0-10 V | Wysokość montażu | 10 m (maks. 12 m) |
| Temperatura pracy | -20 ℃ -55 ℃ | Certyfikat | CE |
| Życie | 5 lat gwarancji@ta | ||
| Podkreślić | Bezprzewodowy czujnik ruchu 12Vdc,Czujnik PIR z siecią 2.4G,Detektor ruchu z funkcją zbierania światła dziennego |
||
opis produktu
Czujnik ruchu PIR bezprzewodowy 2.4G 12Vdc z siecią
Dostępne sterowanie oświetleniem dziennym, maksymalna wysokość montażu 12m
Specyfikacja produktu
| Atrybut | Wartość |
|---|---|
| Napięcie robocze | 12±1VDC |
| Prąd roboczy | 35±5mA |
| Sygnał wyjściowy | Sygnał ściemniania 0-10V |
| Wysokość montażu | 10m (maks. 12m) |
| Temperatura pracy | -20°C-55°C |
| Certyfikat | CE |
| Żywotność | 5 lat gwarancji @Ta |
Cechy produktu
- Wejście 12Vdc, odpowiednie do systemów DC lub sterowników LED z pomocniczym wyjściem zasilania 12V DC
- Zacisk ściemniania 0-10V, opcjonalnie 3-stopniowe lub 2-stopniowe, regulowany obszar detekcji
- Czujnik ruchu PIR
- Maksymalna wysokość montażu w pomieszczeniach wynosi 12m
- Wszystkie parametry czujnika można ustawić za pomocą pilota
- Obsługa sieci bezprzewodowej 2.4G
Parametry techniczne
| Wejście | |
|---|---|
| Napięcie znamionowe | 12±1V DC |
| Prąd roboczy | 35±5mA |
| Napięcie tętnień | <100mVp-p |
| Wyjście | |
| Sygnał wyjściowy | Sygnał ściemniania 0-10V |
| Parametry czujnika | |
| Tryb detekcji | Detekcja PIR |
| Obszar detekcji | 25%/50%/75%/100% (ustawienie pilotem) |
| Czas podtrzymania | 5s/30s/1min/3min/5min/10min/20min/30min (ustawienie pilotem) |
| Okres czuwania | 0s/10s/1min/3min/5min/10min/30min/+∞ (ustawienie pilotem) |
| Poziom ściemniania w trybie czuwania | 10%/20%/30%/50% (ustawienie pilotem) |
| Czujnik światła dziennego | Normalne światło dzienne: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Wyłącz (ustawienie pilotem) (rozproszenie światła otoczenia) |
| Sterowanie oświetleniem dziennym | 100L/200L/300L/400L/500L/600L/Wyłącz (wejście w tryb sterowania oświetleniem dziennym; patrz instrukcja pilota) |
| Obszar detekcji (promień) | Wysokość montażu na suficie 12m: r≥4m@0.3m/s, r≥3m@1m/s |
| Wysokość montażu | 10m (maks. 12m) |
| Parametry bezprzewodowe | |
| Częstotliwość robocza | 2.4GHz |
| Moc nadawania | 6dBm |
| Grupy węzłów | Maks. 32 szt. (jedna grupa) |
| Odległość nadawania | Transmisja punkt-punkt maks. 15m |
| Środowisko | |
| Temperatura pracy | -20°C-55°C |
| Temperatura przechowywania | -40°C~80°C, wilgotność ≤85% (bez kondensacji) |
| Normy certyfikacji | |
| Certyfikowany | CE UL |
| Wymagania środowiskowe | Zgodny z RoHS 2.0, wymogi Reach |
| Stopień ochrony IP | IP65 |
| Inne | |
| Okablowanie | Standardowe złącze Zhaga Book 18 |
| Instalacja | Zewnętrzna |
| Opakowanie | Przegroda + pudełko (K=A) |
| Masa netto | 39±2g |
| Żywotność | 5 lat gwarancji @Ta |
Opis funkcji
| Funkcja | Ustawienie |
|---|---|
| Funkcja WŁ./WYŁ. | Ustawienie okresu czuwania na "0s" |
| Ściemnianie 2-stopniowe | Ustawienie okresu czuwania na "+∞" |
| Ściemnianie 3-stopniowe | Ustawienie okresu czuwania na "10s/1min/3min/5min/10min/30min" |
| Sterowanie oświetleniem dziennym | Pilot ustawia tryb DH + czujnik światła dziennego 100L/200L/300L/400L/500L/600L |
| Funkcja sieci | Ustawienie grupy pilotem (np. 1-16), ustawienie sygnału odbiorczego Rx |
Informacje o produkcie
Wymiary (jednostka: mm)
Okablowanie
Instrukcja instalacji (Zhaga Book 18 można obracać)
Uwaga: Podczas instalacji należy pamiętać, że płaszczyzna anteny mikrofalowej nie może być zasłonięta przez metal.
Zasięg detekcji
Pilot MH17
Inicjalizacja
Po włączeniu zasilania czujnik będzie się rozgrzewał przez 45-60s, a następnie zacznie działać.
Ustawienia domyślne
Czułość: 100%, Czas podtrzymania: 5s, Czujnik światła dziennego: Wyłączony, Okres czuwania: 0s, Poziom ściemniania w trybie czuwania: 10%
Uwagi dotyczące zastosowania
- Czujnik powinien być instalowany przez wykwalifikowanego elektryka. Proszę wyłączyć zasilanie przed instalacją, okablowaniem i zmianą parametrów.
- Czujnik PIR nie przenika przez żadne materiały, proszę upewnić się, że między czujnikiem a poruszającą się osobą/obiektem nie ma przeszkód.
- Czujnik może mieć trudności z wykryciem osoby, jeśli nosi grube ubrania w zimie.
- Sygnały cieplne będą traktowane jako sygnały ruchu i wyzwolą czujnik. Unikaj kierowania czujnika na klimatyzator lub inne źródła ciepła.
- Czujnik jest przeznaczony wyłącznie do użytku w pomieszczeniach. Światło słoneczne na zewnątrz może wpływać na detekcję czujnika.
- Ze względu na ciągłe ulepszenia, zawartość niniejszej instrukcji może ulec zmianie bez wcześniejszego powiadomienia.
- Wydajność ściemniania może się różnić podczas pracy z różnymi sterownikami 0-10V.
Próg światła dziennego jest mierzony w słonecznym otoczeniu bez cienia i rozproszonego odbicia światła otoczenia. Poziom luksów otoczenia może się różnić w zależności od środowiska, pogody, klimatu, pory dnia i sezonu.
Odległość detekcji zależy od wzrostu osób, wysokości montażu, kąta montażu, temperatury otoczenia roboczego itp. Gdy temperatura otoczenia zbliża się do zakresu temperatury ciała ludzkiego (36°C~37°C/96.8~98.6°F), detekcja ruchu PIR znacznie osłabnie lub nie będzie reagować. Gdy temperatura otoczenia lub temperatura tacy LED przekroczy 55°C/131°F, mogą wystąpić fałszywe wyzwolenia, proszę spróbować zmniejszyć czułość detekcji, aby poprawić sytuację. Jeśli fałszywe wyzwolenia nadal występują, czujnik PIR nie nadaje się do stosowania w danej przestrzeni.
Podany obszar detekcji jest wartością typową, zmierzoną przez testerów o wzroście 165 cm w otwartym środowisku wewnętrznym.
Ten produkt musi być używany ze stabilizowanym napięciowo zasilaczem DC, którego napięcie wejściowe jest stabilne, a współczynnik tętnień niski (współczynnik tętnień poniżej 100mV; prąd obciążenia większy niż 25mA).
Podczas instalacji w nowym środowisku, proszę zainstalować i przetestować co najmniej 5 sztuk produktu przed masową instalacją.
Uwagi dotyczące użytkowania czujnika PIR
PIR to piroelektryczny czujnik podczerwieni, który wykrywa zmiany w promieniowaniu podczerwonym. Proszę zwrócić uwagę na następujące kwestie podczas rzeczywistego użytkowania, takie jak: wykrywanie źródeł ciepła innych niż ciało ludzkie, brak zmiany temperatury źródła ciepła lub brak ruchu źródła ciepła, a także inne powiązane czynniki środowiskowe i naruszenia zasady zastosowania PIR.
Podczas wykrywania źródeł ciepła innych niż ciało ludzkie, z powodu następujących zjawisk, PIR może być fałszywie wyzwolony:
- Gdy małe zwierzęta wejdą w zakres detekcji
- Gdy promieniowanie podczerwone ze słońca, świateł samochodowych, lamp żarowych itp. bezpośrednio pada na czujnik
- Gdy temperatura w zakresie detekcji gwałtownie się zmienia z powodu ciepłego powietrza, zimnego powietrza z urządzeń chłodniczych, pary wodnej z nawilżaczy itp.
Podczas wykrywania źródeł ciepła, z powodu następujących zjawisk, PIR może nie wyzwolić:
- Gdy między czujnikiem a obiektem detekcji znajdują się substancje takie jak szkło i akryl, które blokują transmisję promieniowania podczerwonego.
- Źródło ciepła w zakresie detekcji prawie się nie porusza lub porusza się z dużą prędkością.
