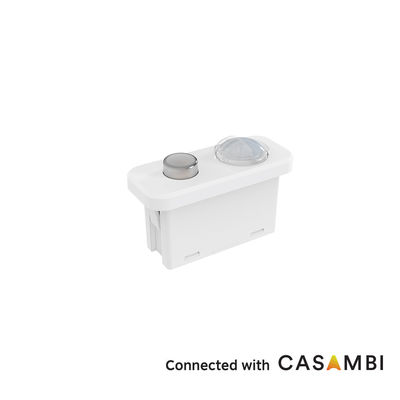

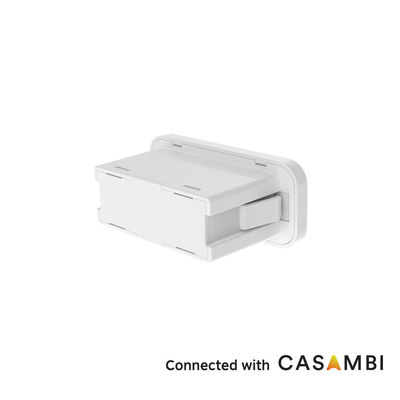

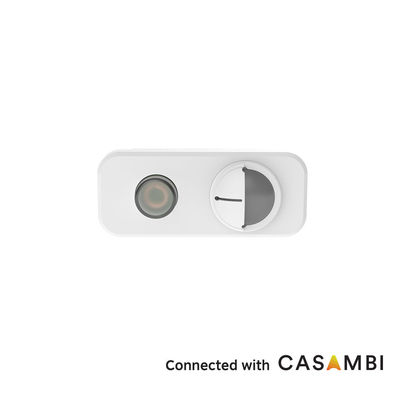

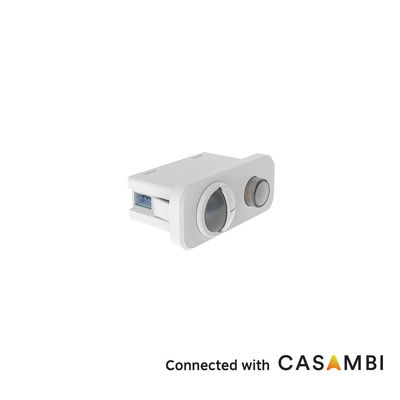

Czujnik ruchu PIR Casambi, ściemnianie 0-10V, odpowiedni do zastosowań biurowych MC182D IR B1

• Międzynarodowy standardowy interfejs Zhaga BooK20
• Maksymalna wysokość instalacji 4 metry
• 5 lat gwarancji
• Nadaje się do otwartych biur, biur indywidualnych
• Czujnik ruchu PIR, funkcja czujnika światła dziennego
• Moduł Bluetooth Casambi, połączony z platformą aplikacji Casambi

Wymiary (jednostki: mm)

Funkcja

Okablowanie

Po włączeniu zasilania czujnik będzie się rozgrzewał przez 45-60 sekund, a następnie zacznie działać.

Czułość: 100%, Czas podtrzymania: 5s, Czujnik światła dziennego: Wyłączony, Okres czuwania: 0s, Poziom ściemniania w trybie czuwania: 10%

• Czujnik powinien być zainstalowany przez wykwalifikowanego elektryka. Proszę wyłączyć zasilanie przed instalacją, okablowaniem i zmianą parametrów.
• Czujnik PIR nie przenika przez żadne materiały, proszę upewnić się, że między czujnikiem a poruszającymi się ludźmi/obiektami nie ma przeszkód.
• Czujnik może mieć trudności z wykryciem ludzi, jeśli noszą grube ubrania w zimie.
• Sygnały cieplne będą traktowane jako sygnały ruchu wyzwalające czujnik. Unikaj kierowania czujnika na klimatyzator lub inne źródła ciepła.
• Czujnik jest przeznaczony wyłącznie do użytku w pomieszczeniach. Światło słoneczne na zewnątrz może wpływać na detekcję czujnika.
• Ze względu na ciągłe ulepszenia, zawartość niniejszej instrukcji może ulec zmianie bez wcześniejszego powiadomienia.
• Wydajność ściemniania może się różnić w zależności od współpracy z różnymi sterownikami 0-10V.
• Próg światła dziennego jest mierzony w słonecznym otoczeniu bez cienia i rozproszonego odbicia światła otoczenia. Poziom luksów otoczenia może się różnić w zależności od środowiska, pogody, klimatu, pory dnia i sezonu.
• Odległość detekcji zależy od wzrostu ludzi, wysokości montażu, kąta montażu, temperatury otoczenia roboczego itp. Gdy temperatura otoczenia zbliża się do zakresu temperatury ciała ludzkiego (36°C~37°C/96.8~98.6°F), detekcja ruchu PIR znacznie osłabnie lub nie będzie reagować. Gdy temperatura otoczenia lub temperatura tacki LED jest wyższa niż 55°C/131°F, mogą wystąpić fałszywe wyzwolenia, spróbuj zmniejszyć czułość detekcji, aby poprawić. Jeśli fałszywe wyzwolenia się utrzymują, czujnik PIR nie nadaje się do użytku w tej przestrzeni.
• Podany obszar detekcji jest wartością typową, zmierzoną przez testerów o wzroście 165 cm w otwartym środowisku wewnętrznym.
• Ten produkt musi być używany ze stabilizowanym napięciowo zasilaczem prądu stałego, którego napięcie wejściowe jest stabilne, a współczynnik tętnień niski (współczynnik tętnień poniżej 100mV; prąd obciążenia większy niż 25mA).
• Podczas instalacji w nowym środowisku, proszę zainstalować i przetestować co najmniej 5 sztuk produktu przed masową instalacją.
• PIR to piroelektryczny czujnik podczerwieni, który wykrywa zmiany w promieniowaniu podczerwonym. Proszę zwrócić uwagę na następujące kwestie podczas rzeczywistego użytkowania, takie jak: wykrywanie źródeł ciepła innych niż ciało ludzkie, temperatura źródła ciepła nie zmienia się lub źródło ciepła się nie porusza, oraz inne powiązane czynniki środowiskowe i naruszenia zasady zastosowania PIR.
• Gdy wykrywane są źródła ciepła inne niż ciało ludzkie z powodu następujących zjawisk, PIR może być fałszywie wyzwolony:
  1. Gdy małe zwierzęta wejdą w zasięg detekcji
  2. Gdy promieniowanie dalekiej podczerwieni ze światła słonecznego, reflektorów samochodowych, lamp żarowych itp. bezpośrednio pada na czujnik
  3. Gdy temperatura w zasięgu detekcji gwałtownie się zmienia z powodu ciepłego powietrza, zimnego powietrza z urządzeń chłodniczych, pary wodnej z nawilżaczy itp.
• Gdy wykrywane są źródła ciepła z powodu następujących zjawisk, PIR może się nie wyzwolić:
  1. Gdy między czujnikiem a obiektem detekcji znajdują się substancje takie jak szkło i akryl, które blokują transmisję promieniowania dalekiej podczerwieni.
  2. Źródło ciepła w zasięgu detekcji prawie się nie porusza lub porusza się z dużą prędkością.
