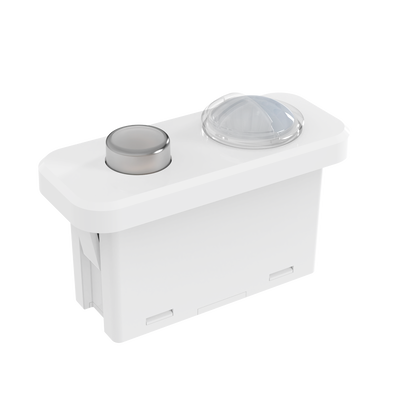

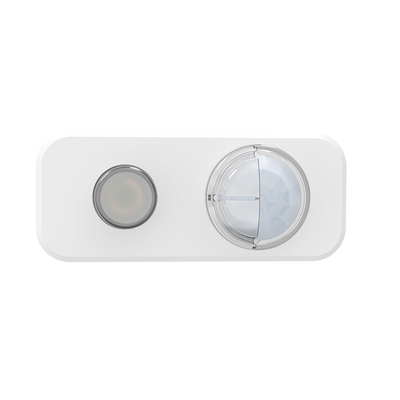

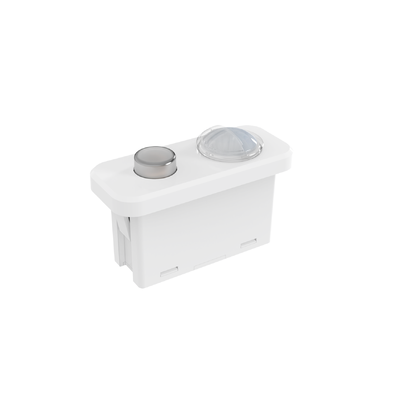

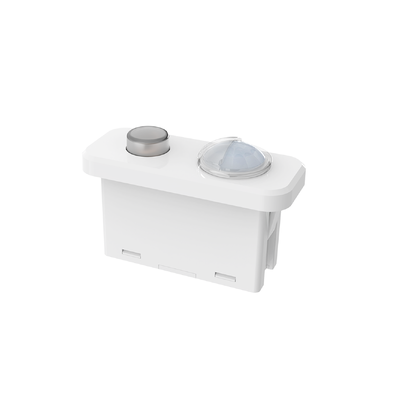

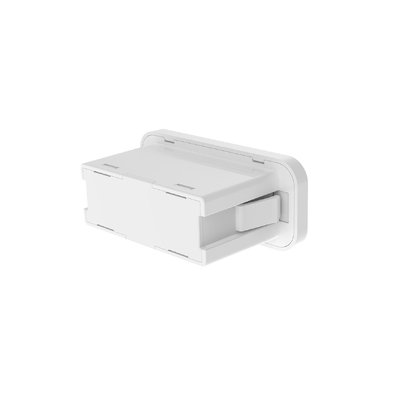

Czujnik PIR Casambi Dali Bluetooth, interfejs Zhaga Book20, odpowiedni do użytku biurowego MDA182D IR B1
| Miejsce pochodzenia | Shenzhen, Chiny |
|---|---|
| Nazwa handlowa | Merrytek |
| Orzecznictwo | CE |
| Numer modelu | MDA182D IR B1 |
| Minimalne zamówienie | 100 |
| Cena | Negocjowalne |
| Szczegóły pakowania | Klapka + karton (K=A) |
| Czas dostawy | 1, Próbka i małe zamówienie: W ciągu 5 dni roboczych od otrzymania płatności (jeśli na magazynie). 2 |
| Zasady płatności | T/T |
| Możliwość Supply | 10000/miesięcznie |
Szczegóły Produktu
| Napięcie znamionowe | 12 ± 1VDC | Prąd operacyjny | 35 ± 5mA |
|---|---|---|---|
| Napięcie falowania | <100MVP-P | Sygnał wyjściowy | Ściemnianie DALI |
| Tryb wykrywania | Wykrywanie PIR | Wysokość instalacji | Typowe 3 m (maks. 4 m) |
| Ocena IP | IP20 | Życie | 5 lat gwarancji @TA (w pomieszczeniach) |
| Podkreślić | Czujnik ruchu Casambi Dali Bluetooth,czujnik PIR Zhaga Book20,bezprzewodowy czujnik ruchu w biurze |
||
opis produktu
Czujnik ruchu PIR sieci Casambi Dali Bluetooth
Interfejs Zhaga Book20, certyfikowany Dimmable PIR Motion Sensor z łącznością Bluetooth, zgodny z Dali2 i D4i
Przegląd produktu
Profesjonalny czujnik ruchu PIR z funkcją zbierania światła dziennego, zaprojektowany do nowoczesnych środowisk biurowych z integracją sieci Bluetooth Casambi.
Kluczowe cechy
- Międzynarodowy standardowy interfejs Zhaga Book20 dla łatwej instalacji
- Maksymalna wysokość instalacji 4 metry
- 5-letnia gwarancja niezawodnego działania
- Idealny do otwartych biur i indywidualnych przestrzeni biurowych
- Detekcja ruchu PIR z funkcją czujnika światła dziennego
- Zintegrowany moduł Bluetooth Casambi z kontrolą aplikacji
- Generuje sygnały ściemniania DALI dla inteligentnego sterowania oświetleniem
Specyfikacje techniczne
| Parametry wejściowe | |
|---|---|
| Napięcie znamionowe | 12±1VDC |
| Prąd roboczy | 35±5mA |
| Napięcie tętnień | <100mVp-p |
| Parametry wyjściowe | |
| Sygnał wyjściowy | Ściemnianie DALI |
| Parametry czujnika | |
| Tryb detekcji | Detekcja PIR |
| Obszar detekcji | Konfigurowalny przez aplikację Casambi |
| Czas podtrzymania | Konfigurowalny przez aplikację Casambi |
| Czujnik światła dziennego | Konfigurowalny przez aplikację Casambi |
| Priorytet światła dziennego | Konfigurowalny przez aplikację Casambi |
| Poziom ściemniania | Konfigurowalny przez aplikację Casambi |
| Zasięg detekcji | Instalacja sufitowa na wysokości 3m: Promień ≥2,5m |
| Wysokość instalacji | Typowo 3m (maksymalnie 4m) |
| Parametry bezprzewodowe | |
| Moduł BLE | Bluetooth Casambi |
| Częstotliwość pracy | 2.402-2.480GHz |
| Moc nadawania | +7dBm (maks.) |
| Odległość nadawania | Punkt do punktu maksymalnie 25m |
| Specyfikacje środowiskowe | |
| Temperatura pracy | -20°C do +55°C |
| Temperatura przechowywania | -40°C do +80°C, wilgotność ≤85% (bez kondensacji) |
| Certyfikaty i normy | |
| Certyfikaty | Zgodność z CE, RoHS 2.0, REACH |
| Stopień ochrony IP | IP20 |
| Specyfikacje fizyczne | |
| Okablowanie | Złącze PH2.0 2-pinowe |
| Instalacja | Standard Zhaga Book20 |
| Masa netto | 15,8±3g |
| Żywotność | 5 lat gwarancji (do użytku wewnętrznego) |
Możliwości funkcjonalne
| Funkcja | Konfiguracja |
|---|---|
| Funkcja WŁ./WYŁ. | Ustawienie aplikacji Casambi |
| Funkcja ściemniania 2-stopniowego | Ustawienie aplikacji Casambi |
| Funkcja ściemniania 3-stopniowego | Ustawienie aplikacji Casambi |
| Zbieranie światła dziennego | Ustawienie aplikacji Casambi |
| Priorytet światła dziennego | Ustawienie aplikacji Casambi |
| Funkcja sieciowa | Ustawienie aplikacji Casambi |
Wymiary produktu i instalacja
Schematy wymiarów i specyfikacje wycięcia:
Schemat funkcjonalny:
Schemat połączeń:
Instrukcje instalacji:
Inicjalizacja i ustawienia domyślne
Po włączeniu zasilania czujnik wymaga 45-60 sekund czasu rozgrzewania przed rozpoczęciem pracy.
Konfiguracja domyślna: Czułość: 100%, Czas podtrzymania: 5s, Czujnik światła dziennego: Wyłączony, Okres czuwania: 0s, Poziom ściemniania w trybie czuwania: 10%
Wytyczne dotyczące zastosowania
Ważne uwagi dotyczące instalacji:
- Wymagana instalacja przez wykwalifikowanego elektryka - wyłączyć zasilanie przed instalacją
- Czujniki PIR nie przenikają przez materiały - zapewnić wyraźną linię widzenia do obszaru detekcji
- Zmniejszona czułość detekcji w zimnych warunkach przy grubych ubraniach
- Unikać kierowania czujnika w stronę źródeł ciepła (klimatyzatory, grzejniki)
- Tylko do użytku wewnętrznego - światło słoneczne zewnętrzne wpływa na dokładność detekcji
- Testować z minimum 5 jednostkami przed masową instalacją w nowych środowiskach
- Wymaga stabilnego zasilania prądem stałym o niskim współczynniku tętnień (<100mV)
Uwagi dotyczące wydajności detekcji:
- Odległość detekcji zależy od wysokości, pozycji montażu i temperatury otoczenia
- Zmniejszona czułość, gdy temperatura otoczenia zbliża się do temperatury ciała ludzkiego (36°C-37°C)
- Możliwe fałszywe wyzwolenia, gdy temperatura otoczenia/tacy LED przekracza 55°C
- Pomiary progu światła dziennego różnią się w zależności od środowiska, pogody i pory dnia
Potencjalne scenariusze fałszywych wyzwoleń:
- Małe zwierzęta wchodzące w zasięg detekcji
- Bezpośrednie narażenie na promieniowanie dalekiej podczerwieni ze światła słonecznego, reflektorów lub lamp żarowych
- Szybkie zmiany temperatury z systemów HVAC lub nawilżaczy
Potencjalne scenariusze braku wyzwolenia:
- Przeszkody, takie jak szkło lub akryl, blokujące transmisję podczerwieni
- Minimalny ruch lub ruch źródeł ciepła z bardzo dużą prędkością
Uwaga: Specyfikacje produktu mogą ulec zmianie ze względu na ciągłe ulepszenia. Wydajność ściemniania może się różnić w zależności od sterowników DALI2.
