Światło przeciwzakłóceniu Światło przeciwzakłóceniu Czujnik ruchu ON/OFF, obsługa przedniego przełącznika i konfiguracja zdalna

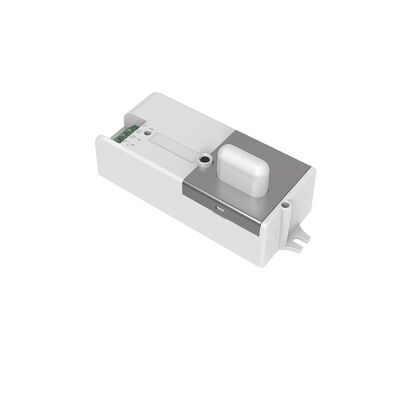

  • Anti-interference Trip-proof Light ON/OFF Motion Sensor, Support Front Dip Switch And Remote Configuration

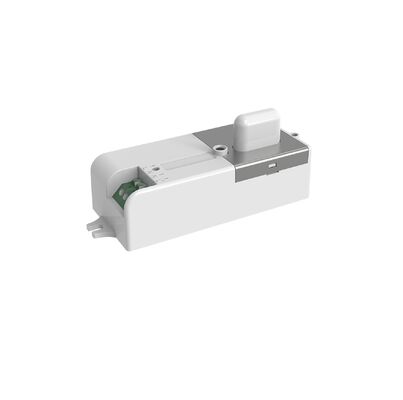

  • Anti-interference Trip-proof Light ON/OFF Motion Sensor, Support Front Dip Switch And Remote Configuration

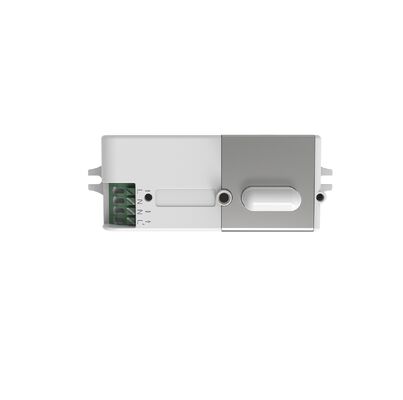

  • Anti-interference Trip-proof Light ON/OFF Motion Sensor, Support Front Dip Switch And Remote Configuration
Miejsce pochodzenia Shenzhen, Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE, RED
Numer modelu MC098S 2 RC
Minimalne zamówienie 100szt
Cena Negocjowalne
Szczegóły pakowania Worek z bąbelkami + karton + karton ((K=A)
Czas dostawy <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, próbka i
Zasady płatności T/T
Możliwość Supply 10000 sztuk/miesiąc
Szczegóły Produktu
Napięcie znamionowe 220–240 V prądu przemiennego, 50 Hz/60 Hz Zasilanie w trybie gotowości ≤0,5 W
Ładowność 400 W (indukcyjny) ; 800 W (rezystancyjny) Wysokość montażu 2,5-6 m
Temperatura pracy -25°C... +60°C Życie 5 lat gwarancji przy pełnym obciążeniu Ta 230 V
Podkreślić

czujnik ruchu antynterferencyjny z przełącznikiem zanurzania

,

konfiguracja zdalnej czujnika światła odpornego na potknięcia

,

Włączony czujnik ruchu
Zostaw wiadomość
opis produktu
Przeciwzakłóceniowy, odporny na potknięcie czujnik ruchu włączania/wyłączania światła
Cechy
  • Patent na antenę z czujnikiem o niskiej impedancji pomaga zapobiegać zakłóceniom sygnałów bezprzewodowych, takich jak 5G, Wi-Fi, Bluetooth itp.
  • Opatentowana konstrukcja anteny dipolowej zapewnia niezawodne wykrywanie i pozwala uniknąć fałszywego wyzwalania, gdy czujnik jest wbudowany z tyłu metalowej płytki LED.
  • Zgodność z aprobatą RED.
  • Nieizolowany zasilacz impulsowy nie będzie miał wpływu na wartość PF całej lampy, zgodnie z najnowszym ERP.
  • Regulowana czułość wykrywania za pomocą przełączników DIP, odpowiednia do różnych miejsc instalacji.
  • Ultra smukła konstrukcja zapewniająca potrójne światło LED
  • Wsparcie 6 m maks. Wysokość montażu
  • Do ustawiania parametrów obsługiwane są zarówno kod wybierania, jak i pilot zdalnego sterowania.
  • 5 lat gwarancji
Parametry techniczne
Wejście Zakres napięcia roboczego 120-277 V AC 50 Hz/60 Hz
Napięcie znamionowe 220–240 V prądu przemiennego, 50 Hz/60 Hz
Zasilanie w trybie gotowości ≤0,5 W
Test udarowy L--N: 1kV
Wyjście Tryb pracy Funkcja WŁ./WYŁ
Rodzaj obciążenia Indukcyjny lub rezystancyjny
Ładowność 400 W (indukcyjny); 800 W (rezystancyjny)
Maks. Pojemność udarowa Przekaźnik 10A; 30A (50% Ipeak, twidth = 500uS, 230Vac przy pełnym obciążeniu, zimny start)
Parametry czujnika Częstotliwość robocza 5,8 GHz ±75 MHz, pasmo ISM
Moc transmisji Maks. 0,5 mW
Przytrzymaj czas 5S/30S/90S/5Min (przy użyciu dwóch kodów wybierania)
10S/90S/3Min/10min (za pomocą pilota MH03)
Czułość wykrywania 100%/75%/50%/25% (przy użyciu dwóch kodów wybierania)
100%/50% (za pomocą pilota MH03)
Czujnik światła dziennego 25lux/Wyłącz (przez jeden kod wybierania)
5 luksów/15 luksów/50 luksów/wyłączenie (za pomocą pilota MH03)
Wykrywanie promienia >3m (wysokość montażu 3-4m); >2m (wysokość montażu 6m)
Wysokość montażu 2,5-6 m, a 4 m to max. promień wykrywania
Wykrywanie kąta 150° (montaż na ścianie)
Środowisko operacyjne Temperatura pracy -25℃…+60℃
Temperatura przechowywania -40 ℃…+80 ℃ (wilgotność: 10% -95% bez kondensacji)
Standardy certyfikatów Normy bezpieczeństwa EN61058-1
Normy EMC EN300440; EN301489-1; EN55015; EN61547; EN61000-3-2; EN61000-3-3; EN62479
Wymagania środowiskowe Zgodny z RoHS
Certyfikat CE, CZERWONY
Inni Okablowanie Zaciski wciskane, średnica przewodu: 0,75-1,5 mm²
Ocena IP IP20
Klasa ochrony Klasa II
Instalacja Wbudowany
Wymiar 77,5*34,5*22mm
Pakiet Torba bąbelkowa + klapa + karton (K = A)
Waga netto 45±3g
Życie 5 lat gwarancji przy pełnym obciążeniu Ta 230 V
Uwaga: 1. „Nie dotyczy” oznacza niedostępne. 2. Na obszar wykrywania wpływa objętość poruszającego się obiektu i prędkość ruchu. Obszar detekcji jest testowany przez osobę o wzroście 165 cm i prędkości chodzenia wynoszącej 1 m/s.
Funkcjonować
Funkcja włączania/wyłączania
Motion sensor ON/OFF function wiring diagram
*Czujnik przeznaczony jest do podłączenia tylko jednego obciążenia. Podłączenie więcej niż jednego obciążenia może spowodować uszkodzenie czujnika.
Struktura
Motion sensor structural diagram
Pilot zdalnego sterowania (MH03)
Ustawienie przełącznika DIP
Obszar wykrywania
Ustawienie Przełącznik 1 Przełącznik 2
100% NA NA
75% - NA
50% NA -
25% - -
Czas zatrzymania
Ustawienie Przełącznik 3 Przełącznik 4 Czas
Ⅰ NA NA 5S
Ⅱ - NA 30 s
Ⅲ NA - lata 90
Ⅳ - - 5 minut
Czujnik światła dziennego
Ustawienie Przełącznik 5 Poziom światła
Ⅰ NA 25 luksów
Ⅱ - Wyłączyć
* „Wyłącz” oznacza, że ​​czujnik światła dziennego nie działa. Włącza światło po wykryciu ruchu, niezależnie od oświetlenia otoczenia.
Funkcja zastąpienia

Wyłącz zasilanie, szybko włącz/wyłącz czujnik 3 razy (ON-OFF-ON-OFF-ON) w ciągu 2 sekund, aby zastąpić funkcję czujnika. Światła zamigają 3 razy, a następnie włączą się na cały czas. Wyłącz i włącz ponownie, aby przywrócić działanie czujnika.

Inicjalizacja

Po włączeniu czujnik automatycznie włącza światło ze 100% jasnością. Po 10 sekundach wyłącza światło. Podczas inicjalizacji czujnik nie jest w stanie wykryć ruchu.

Ustawienie fabryczne

Obszar detekcji: 100%, Czas zatrzymania: 5S, Czujnik światła dziennego: Wyłącz

Informacja o aplikacji
  • Czujnik powinien zamontować wykwalifikowany elektryk. Przed instalacją, okablowaniem i zmianą ustawienia przełącznika DIP należy wyłączyć zasilanie.
  • Czujnik zamontowany w plastikowym i szklanym kloszu lampy zmniejszy czułość. Każde 3 mm wzrostu grubości powoduje zmniejszenie czułości o 20%.
  • Próg czułości na światło znajduje się w słonecznym otoczeniu, bez cieni i rozproszonego odbicia światła otoczenia. Poziom oświetlenia otoczenia będzie różny w zależności od środowiska, pogody, klimatu, pory dnia i pory roku.
  • W różnych środowiskach instalacyjnych może zaistnieć konieczność ponownej konfiguracji parametrów czujnika.
  • Ten czujnik jest przeznaczony wyłącznie do użytku w pomieszczeniach zamkniętych. Będzie to miało wpływ na efekt wodoodporności podczas użytku na zewnątrz. Wiatr, deszcz i poruszające się obiekty spowodują fałszywe wyzwalanie.
  • Odległość pomiędzy dowolnymi czujnikami indukcyjnymi powinna być większa niż 3m.
  • Nie umieszczaj czujnika w pobliżu obiektów o dużej gęstości, takich jak metal, szkło, betonowe ściany itp., ponieważ może to spowodować fałszywe wyzwolenie. Gdy czujnik jest zainstalowany w metalowej lampie, metalowej powierzchni odblaskowej lub w wąskim zamkniętym pomieszczeniu, mikrofale będą wielokrotnie odbijane i będą powodować fałszywe wyzwalanie. Zmniejsz czułość lub skontaktuj się z producentem w celu uzyskania pomocy technicznej.
  • Upewnij się, że wokół czujnika nie występują żadne ruchome sygnały, takie jak wentylator, silnik prądu stałego, rura kanalizacyjna, wylot powietrza itp., ponieważ czujnik może generować fałszywy sygnał wyzwalający.
  • Zaleca się przetestowanie 5 próbek przed masowym zastosowaniem czujnika w nowym projekcie oświetleniowym.
  • Ze względu na ciągłe doskonalenie, treść tej instrukcji może ulec zmianie bez wcześniejszego powiadomienia.
  • Jeśli czujnik jest wbudowany pod metalową płytą, upewnij się, że powierzchnia czujnika powinna przylegać do metalowej płytki bez wolnej przestrzeni.
