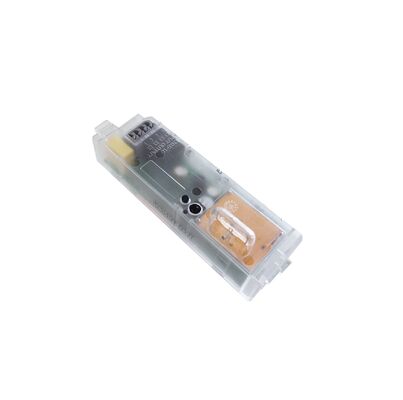

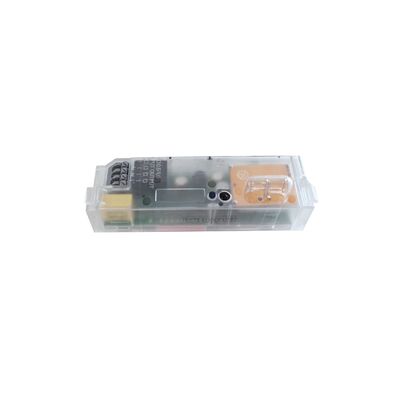

Czujnik WŁ./WYŁ. AC powszechnie stosowany na parkingach, z przełącznikiem DIP na górze, instalacja śrubowa, dostępny pilot

  • AC ON/OFF Sensor Widely Used For Parking Lot, With Top Side Dip Switch, Screw Installation, Remote Available
  • AC ON/OFF Sensor Widely Used For Parking Lot, With Top Side Dip Switch, Screw Installation, Remote Available
Miejsce pochodzenia Shenzhen, Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE, RED
Numer modelu MC098S 99 2
Minimalne zamówienie 100szt
Cena Negocjowalne
Szczegóły pakowania Torba bąbelkowa + klapa + karton (K = A)
Czas dostawy <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, próbka i
Zasady płatności T/T
Możliwość Supply 10000 szt./Miesiąc
Szczegóły Produktu
Napięcie znamionowe 220–240 V AC 50/60 Hz Władza w stanie gotowości ≤0,5 W
Sygnał wyjściowy Włącz/wyłączony Częstotliwość pracy 5,8 GHz ±75 MHz, pasmo ISM
Wysokość instalacji 3 m (maksymalnie 6 m) Życie 5 lat gwarancji@ta
Zostaw wiadomość
opis produktu

[Cechy produktu]



  • Opatentowana konstrukcja anteny dipolowej sprzęgającej i algorytm adaptacyjny, który skutecznie rozwiązuje problem małej wysokości montażu czujników anteny kolumnowej i fałszywego wyzwalania spowodowanego promieniowaniem listka bocznego anteny zainstalowanej w metalowym pomieszczeniu.
  • Szeroko stosowany na parkingach i innych miejscach, rozwiązuje problem polegający na tym, że tradycyjny czujnik nie może wykryć pojazdów lub pojazd nie może zostać wykryty, dopóki nie przejdzie bezpośrednio pod czujnikiem
  • Parametry czujnika można ustawić za pomocą pilota i przełączników DIP, co jest łatwe w konfiguracji.



[Parametry]



Wejście
Napięcie znamionowe 220-240 V AC 50/60 Hz
Zasilanie w trybie gotowości ≤0,5 W
Test udarowy 1KV(L/N,EN61000-4-5)
Wyjście
Sygnał wyjściowy WŁ./WYŁ
Rodzaj obciążenia Indukcyjny lub rezystancyjny
Ładowność 200 W przy 230 V prądu przemiennego (indukcyjne) ; 400W przy 230Vac (rezystancyjny)
Maks. Pojemność udarowa

Przekaźnik 7A

20A (50% Ipeak, twidth =200uS, 230Vac przy pełnym obciążeniu, zimny start);
Parametry czujnika
Częstotliwość robocza 5,8 GHz ±75 MHz, pasmo fal ISM
Moc transmisji Maks. 1 mW
Obszar wykrywania (promień)

Wysokość montażu sufitowego 3m: r≥4m@0,3m/s, r≥2,5m@1m/s;

Wysokość montażu na ścianie 3m:r≥5m@0,3m/s,r≥4m@1m/s

Warunki testowe: Ustaw czułość na 100%, otwórz obszar wewnętrzny 60㎡.
Wysokość montażu 3 m (maks. 6 m)
Przytrzymaj czas

5s/30s/90s/5min/20min/30min (kod wybierania)

5 s/30 s/1 min/3 min/5 min/10 min/20 min/30 min (konfiguracja MH10)
Obszar wykrywania 100%/75%/50%/25%
Czujnik światła dziennego Normalne światło dzienne

2 luksy/10 luksów/30 luksów//50 luksów/wyłącz

5 luksów/15 luksów/30 luksów/50 luksów/100 luksów/150 luksów/wyłącz (konfiguracja MH10)
Temperatura pracy -25℃…+60℃
Temperatura przechowywania -40 ~ 80 ℃ Wilgotność: ≤85% bez kondensacji
Standardy certyfikatów
Atestowany CE, CZERWONY
miśrodowiskowyWymagania Zgodność z dyrektywą RoHS 2.0 Zasięg
IPOcena IP20
Inny
Model zdalny MH10; MH16; MH03
Okablowanie Zaciski wciskane, średnica drutu: 0,5-0,75 mm2
Instalacja Wbudowany
Pakiet Torba bąbelkowa + klapa + karton (K = A)
Waga netto 40,3 ± 3 g
Życie 5 lat gwarancji@Ta



[Funkcjonować]



Funkcja WŁ./WYŁ Sterowanie oświetleniem Wyłączone lub wartość jasności zewnętrznej jest niższa od wartości ustawionej. Gdy czujniki mikrofalowe wykryją ruch obiektu, czujnik uruchamia się i przechodzi w stan włączenia światła. Utrzymuje stan włączenia z opóźnieniem, a następnie przechodzi w stan wyłączenia.
Dwustopniowa funkcja ściemniania Nie dotyczy
Trzystopniowa funkcja ściemniania Nie dotyczy
Zbiór w świetle dziennym Nie dotyczy
Priorytet światła dziennego Nie dotyczy



[Informacje o produkcie]



  • Wymiar (jednostki: mm)



Czujnik WŁ./WYŁ. AC powszechnie stosowany na parkingach, z przełącznikiem DIP na górze, instalacja śrubowa, dostępny pilot 0



  • Funkcja i okablowanie

Czujnik WŁ./WYŁ. AC powszechnie stosowany na parkingach, z przełącznikiem DIP na górze, instalacja śrubowa, dostępny pilot 1Wskazówki dotyczące instalacji anteny

Czujnik WŁ./WYŁ. AC powszechnie stosowany na parkingach, z przełącznikiem DIP na górze, instalacja śrubowa, dostępny pilot 2Sugestia: Dolny kąt płytki świetlnej anteny mikrofalowej powinien być większy niż 2 mm, w przeciwnym razie odległość indukcji będzie bliższa



[Ustawienie przełącznika DIP]



Funkcjonować Czujnik światła dziennego Czas zatrzymania Obszar wykrywania
Kod wybierania 1 2



3

 Próg czujnika światła dziennego 4 5 6 Przytrzymaj czas 7 8 Obszar wykrywania
Ⅰ NA NA NA 2 luksy NA NA NA 5S NA NA 100%
Ⅱ - NA NA 10 luksów NA NA - 30 s NA - 75%
Ⅲ - NA - 30 luksów NA - NA lata 90 - NA 50%
Ⅳ - - NA 50 luksów NA - - 5 minut - - 25%
Ⅴ - - - Wyłączyć - NA NA 20 minut Nie dotyczy Nie dotyczy Nie dotyczy
Ⅵ Nie dotyczy Nie dotyczy Nie dotyczy Nie dotyczy - - - 30 minut Nie dotyczy Nie dotyczy Nie dotyczy



  • Wzór promieniowania



Czujnik WŁ./WYŁ. AC powszechnie stosowany na parkingach, z przełącznikiem DIP na górze, instalacja śrubowa, dostępny pilot 3



[Pilot zdalnego sterowania MH10]



Czujnik WŁ./WYŁ. AC powszechnie stosowany na parkingach, z przełącznikiem DIP na górze, instalacja śrubowa, dostępny pilot 4Czujnik powinien zamontować wykwalifikowany elektryk. Przed instalacją, okablowaniem i zmianą ustawienia przełącznika DIP należy wyłączyć zasilanie.

  • Obszar czułości jest powiązany z prędkością poruszania się obiektów, rozmiarem poruszających się obiektów, wysokością montażu, kątem montażu, środowiskiem pracy, materiałami odblaskowymi itp. Podany obszar wykrywania jest typową wartością zmierzoną przez testery 165 cm/65 kg w otwartym środowisku zamkniętym.
  • Obszar wykrywania czujnika mikrofalowego zainstalowanego na ścianie zostanie znacznie zwiększony w porównaniu z czujnikiem zamontowanym na suficie. W przypadku zastosowania sufitu ściennego należy zmniejszyć czułość lub skontaktować się z naszą firmą w celu potwierdzenia ustawień użytkowania. Progi światła dziennego mierzone są w słoneczny dzień bez cienia i przy rozproszonym odbiciu światła otoczenia. Różne środowisko i klimat powodują różne wartości jasności mierzone przez czujnik światła dziennego.
  • Może zaistnieć potrzeba ponownej konfiguracji parametrów czujnika w różnych środowiskach instalacyjnych. Zapoznaj się z poniższymi instrukcjami lub skontaktuj się z producentem.
  • Czujnik przeznaczony jest wyłącznie do użytku w pomieszczeniach zamkniętych. Będzie to miało wpływ na wodoodporność przy użyciu na zewnątrz lub w połowie na zewnątrz. Wiatr, deszcz i poruszające się obiekty mogą powodować fałszywe wyzwalanie.
  • Wysokość montażu czujnika nie może przekraczać 6 metrów, a optymalna wysokość wynosi 3 metry. Odległość pomiędzy dwoma czujnikami powinna być większa niż 3 m.
  • Gdy czujnik jest zainstalowany w metalowej lampie, na metalowej powierzchni odblaskowej lub w małym zamkniętym otoczeniu, kuchenka mikrofalowa zostanie wielokrotnie odbita i spowoduje fałszywe wyzwolenie. Zmniejsz czułość czujnika lub skontaktuj się z producentem w celu uzyskania pomocy technicznej.
  • Należy upewnić się, że wokół czujnika nie znajdują się żadne ruchome sygnały, takie jak wentylatory, silniki prądu stałego, rury kanalizacyjne, wyloty powietrza itp., w przeciwnym razie czujnik może powodować fałszywe wyzwalanie.
  • Mikrofale nie mogą przenikać metalu. Nie umieszczaj produktu w zamkniętej lub półprzymkniętej metalowej lampie. Ani metal, ani szkło nie mogą zakrywać produktu.
