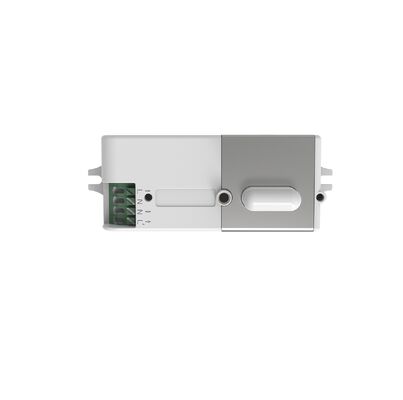

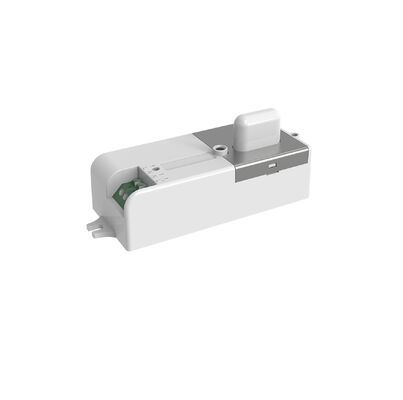

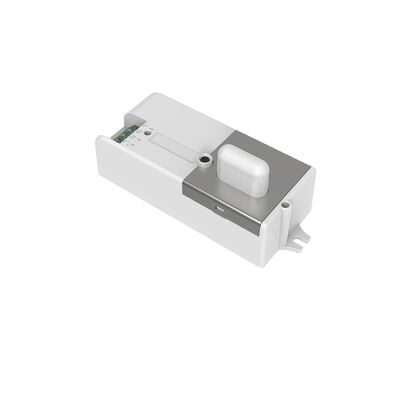

Ultra Slim Tri-proof Light ON/OFF Motion Sensor, zgodny z najnowszymi normami ERP, ustawienie przełącznika podmuchu MC098S 3

  • Ultra Slim Tri-proof Light ON/OFF Motion Sensor, Comply To Latest ERP Standard, Dip Switch Setting MC098S 3
  • Ultra Slim Tri-proof Light ON/OFF Motion Sensor, Comply To Latest ERP Standard, Dip Switch Setting MC098S 3
  • Ultra Slim Tri-proof Light ON/OFF Motion Sensor, Comply To Latest ERP Standard, Dip Switch Setting MC098S 3
Miejsce pochodzenia Shenzhen, Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE, RED
Numer modelu MC098S 3
Minimalne zamówienie 100szt
Cena Negocjowalne
Szczegóły pakowania Worek z bąbelkami + karton + karton ((K=A)
Czas dostawy <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, próbka i
Zasady płatności T/T
Możliwość Supply 10000 sztuk/miesiąc
Szczegóły Produktu
Napięcie znamionowe 220–240 V prądu przemiennego, 50 Hz/60 Hz Zasilanie w trybie gotowości ≤0,5 W
Tryb pracy Funkcja WŁ./WYŁ Ładowność 400 W (indukcyjny) ; 800 W (rezystancyjny)
Wysokość montażu 2,5-6 m Życie 5 lat gwarancji przy pełnym obciążeniu Ta 230 V
Podkreślić

ultracienkie

,

trójdzielne czujniki ruchu światła

,

czujnik ruchu włączony z wyłącznikiem zanurzania
Zostaw wiadomość
opis produktu
Ultra Slim Tri-proof Light ON/OFF Czujnik Ruchu
Cechy produktu
  • Niskoimpedancyjna antena czujnika chroniona patentem pomaga w ochronie przed zakłóceniami sygnałów bezprzewodowych, takich jak 5G, Wi-Fi, Bluetooth
  • Opatentowana konstrukcja anteny dipolowej zapewnia niezawodne wykrywanie, unikając fałszywych wyzwoleń, gdy czujnik jest wbudowany w metalowe płyty LED
  • Zgodny ze standardami zatwierdzenia RED
  • Nieizolowany zasilacz impulsowy utrzymuje wartość PF zgodną z najnowszymi standardami ERP
  • Regulowana czułość wykrywania za pomocą przełączników DIP dla różnych miejsc instalacji
  • Ultra-cienka konstrukcja specjalnie dla lamp LED Tri-proof
  • Obsługuje maksymalną wysokość montażu 6 metrów
  • 5-letnia gwarancja
Parametry techniczne
Specyfikacje wejściowe
Zakres napięcia roboczego 198-264V AC, 50Hz/60Hz
Napięcie znamionowe 220-240V AC, 50Hz/60Hz
Moc w trybie czuwania ≤0.5W
Test przepięciowy L-N: 1kV
Specyfikacje wyjściowe
Tryb pracy Funkcja ON/OFF
Typ obciążenia Indukcyjne lub rezystancyjne
Obciążalność 400W (indukcyjne); 800W (rezystancyjne)
Maks. obciążalność udarowa 30A (50% Ipeak, twidth =500uS, 230Vac pełne obciążenie, zimny start); 60A (50% Ipeak, twidth =200uS, 230Vac, pełne obciążenie, zimny start)
Parametry czujnika
Częstotliwość pracy 5.8 GHz ±75 MHz, pasmo ISM
Moc nadawania 0.5mW Max.
Czas podtrzymania 5s/30s/90s/5min/20min/30min
Czułość wykrywania 100%/75%/50%/25%
Czujnik światła dziennego 2Lux/10Lux/30Lux/50Lux/Wyłączony
Promień wykrywania 4-6m (wysokość montażu 3m)
Wysokość montażu Obsługiwane 2.5-6m, 4m dla maksymalnego promienia wykrywania
Kąt wykrywania 150° (montaż ścienny), 360° (montaż sufitowy)
Środowisko pracy
Temperatura pracy -25℃ do +60℃
Temperatura przechowywania -40℃ do +80℃ (Wilgotność: 10%-95% bez kondensacji)
Standardy certyfikacji
Standardy bezpieczeństwa EN61058-1
Standardy EMC EN300440; EN301489-1; EN55015; EN61547; EN61000-3-2; EN61000-3-3; EN62479
Wymagania środowiskowe Zgodny z RoHS
Certyfikat CE, RED
Inne specyfikacje
Okablowanie Zaciski wtykowe, średnica przewodu: 0.75-1.5mm²
Stopień ochrony IP IP20
Klasa ochrony Klasa II
Instalacja Wbudowany
Wymiary 77.5×34.5×22mm
Opakowanie Woreczek bąbelkowy + przekładka + karton (K=A)
Waga netto 58±2g
Żywotność 5 lat gwarancji @Ta 230V pełne obciążenie
Uwaga: Obszar wykrywania jest zależny od wielkości poruszającego się obiektu i prędkości ruchu. Obszar wykrywania jest testowany na osobie o wzroście 170 cm poruszającej się z prędkością 0.3 m/s.
Opis funkcji
Funkcja ON/OFF
Czujnik jest zaprojektowany do podłączenia tylko jednego obciążenia. Podłączenie więcej niż jednego obciążenia może uszkodzić czujnik.
Ultra Slim Tri-proof Light Motion Sensor product image
Wzór promieniowania
Montaż sufitowy
Wysokość montażu sufitowego: 3m
Czułość: 100%/75%/50%/25%
Radiation pattern for 3m ceiling mounting - normal movement
Normalny ruch (Prędkość: 1m/s)
Radiation pattern for 3m ceiling mounting - slow movement
Wolny ruch (Prędkość: 0.3m/s)
Wysokość montażu sufitowego: 6m
Czułość: 100%/75%
Radiation pattern for 6m ceiling mounting - normal movement
Normalny ruch (Prędkość: 1m/s)
Radiation pattern for 6m ceiling mounting - slow movement
Wolny ruch (Prędkość: 0.3m/s)
Tylko czułość wykrywania 100%/75% działa przy instalacji na wysokości 6m. Czułość 25%/50% nie jest w stanie wykryć sygnału ruchu.
Ustawienia przełączników DIP
Ustawienia czujnika światła dziennego
Przełącznik 1 Przełącznik 2 Przełącznik 3 Ustawienie
WŁ. WŁ. WŁ. 2Lux
- WŁ. WŁ. 10Lux
- WŁ. - 30Lux
- - WŁ. 50Lux
- - - Wyłączony
Ustawienia czasu podtrzymania
Przełącznik 4 Przełącznik 5 Przełącznik 6 Ustawienie
WŁ. WŁ. WŁ. 5S
WŁ. WŁ. - 30S
WŁ. - WŁ. 90S
WŁ. - - 5min
- WŁ. WŁ. 20min
- - - 30min
Ustawienia obszaru wykrywania
Przełącznik 7 Przełącznik 8 Ustawienie
WŁ. WŁ. 100%
WŁ. - 75%
- WŁ. 50%
- - 25%
"Wyłączony" oznacza, że czujnik światła dziennego nie działa. Włączy światło po wykryciu ruchu, niezależnie od światła otoczenia.
Funkcja nadpisywania

Wyłącz zasilanie, a następnie szybko przełącz czujnik ON/OFF 3 razy (ON-OFF-ON-OFF-ON) w ciągu 2 sekund, aby nadpisać funkcję czujnika. Światła zamrugają 3 razy, a następnie włączą się na stałe. Wyłącz i włącz ponownie, aby przywrócić funkcję czujnika.

Inicjalizacja

Po włączeniu zasilania czujnik automatycznie włącza światło z jasnością 100%. Po 10 sekundach wyłącza światło. Podczas inicjalizacji czujnik nie jest w stanie wykryć ruchu.

Ustawienia fabryczne

Obszar wykrywania: 100%, Czas podtrzymania: 5S, Czujnik światła dziennego: Wyłączony

Uwagi dotyczące zastosowania
  • Czujnik powinien być zainstalowany przez wykwalifikowanego elektryka. Proszę wyłączyć zasilanie przed instalacją, okablowaniem lub zmianą ustawień przełączników DIP.
  • Czujniki zainstalowane w plastikowych i szklanych kloszach zmniejszą czułość. Na każde 3 mm wzrostu grubości czułość zmniejsza się o 20%.
  • Próg czułości światła jest mierzony w słonecznych warunkach bez cieni lub rozproszonego odbicia światła otoczenia. Poziomy luksów otoczenia różnią się w zależności od środowiska, pogody, klimatu, pory dnia i sezonu.
  • Parametry czujnika mogą wymagać rekonfiguracji w różnych środowiskach instalacji.
  • Ten czujnik jest przeznaczony wyłącznie do użytku wewnętrznego. Użycie zewnętrzne wpływa na wodoodporność. Wiatr, deszcz i poruszające się obiekty mogą powodować fałszywe wyzwolenia.
  • Odległość między czujnikami indukcyjnymi powinna być większa niż 3m.
  • Nie umieszczaj czujnika w pobliżu obiektów o dużej gęstości, takich jak metalowe, szklane lub betonowe ściany, aby uniknąć fałszywych wyzwoleń. W przypadku instalacji w metalowych oprawach, na powierzchniach odblaskowych lub w zamkniętych środowiskach, odbicie mikrofalowe może powodować fałszywe wyzwolenia - zmniejsz czułość lub skontaktuj się z producentem w celu uzyskania pomocy.
  • Upewnij się, że w pobliżu czujnika nie ma ruchomych sygnałów (wentylatory, silniki prądu stałego, rury kanalizacyjne, wyloty powietrza), aby zapobiec fałszywym wyzwoleniom.
  • Przetestuj 5 próbek przed masowym zastosowaniem w nowych projektach oświetleniowych.
  • Specyfikacje produktu mogą ulec zmianie bez powiadomienia z powodu ciągłego doskonalenia.
  • Gdy czujnik jest wbudowany pod metalową płytą, upewnij się, że powierzchnia czujnika jest idealnie przylega do metalowej płyty bez szczeliny.
