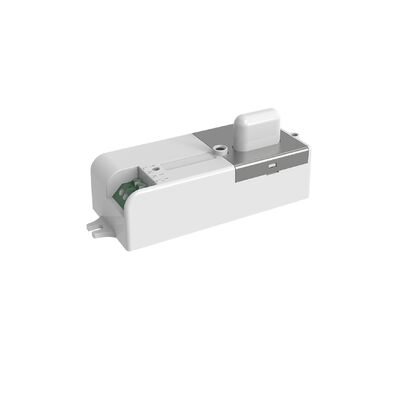

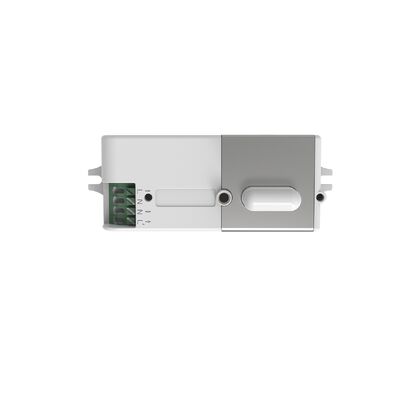

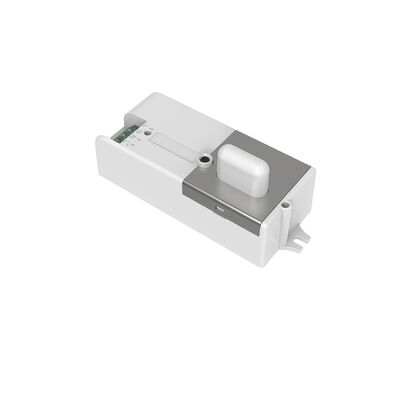

Ultra Slim Tri-proof Light ON/OFF Motion Sensor, zgodny z najnowszymi normami ERP, ustawienie przełącznika podmuchu
| Miejsce pochodzenia | Shenzhen, Chiny |
|---|---|
| Nazwa handlowa | Merrytek |
| Orzecznictwo | CE, RED |
| Numer modelu | MC098S 3 |
| Minimalne zamówienie | 100szt |
| Cena | Negocjowalne |
| Szczegóły pakowania | Worek z bąbelkami + karton + karton ((K=A) |
| Czas dostawy | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, próbka i |
| Zasady płatności | T/T |
| Możliwość Supply | 10000 sztuk/miesiąc |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Napięcie znamionowe | 220–240 V prądu przemiennego, 50 Hz/60 Hz | Zasilanie w trybie gotowości | ≤0,5 W |
|---|---|---|---|
| Tryb pracy | Funkcja WŁ./WYŁ | Ładowność | 400 W (indukcyjny) ; 800 W (rezystancyjny) |
| Wysokość montażu | 2,5-6 m | Życie | 5 lat gwarancji przy pełnym obciążeniu Ta 230 V |
| Podkreślić | ultracienkie,trójdzielne czujniki ruchu światła,czujnik ruchu włączony z wyłącznikiem zanurzania |
||
opis produktu
Ultra cienki, odporny na światło czujnik ruchu włączający/wyłączający
Cechy produktu
- Patent na antenę z czujnikiem o niskiej impedancji pomaga zapobiegać zakłóceniom z sygnałów bezprzewodowych, takich jak 5G, Wi-Fi i Bluetooth
- Opatentowana konstrukcja anteny dipolowej zapewnia niezawodne wykrywanie i pozwala uniknąć fałszywych wyzwalaczy, gdy czujnik jest wbudowany w metalowe płytki LED
- Spełnia standardy homologacji RED
- Nieizolowany zasilacz impulsowy utrzymuje zgodność wartości PF z najnowszymi standardami ERP
- Regulowana czułość wykrywania za pomocą przełączników DIP dla różnych miejsc instalacji
- Ultra smukła konstrukcja specjalnie do lamp Tri-proof LED
- Obsługuje maksymalną wysokość montażu wynoszącą 6 metrów
- 5-letnia gwarancja
Parametry techniczne
| Specyfikacje wejściowe | |
|---|---|
| Zakres napięcia roboczego | 198–264 V prądu przemiennego, 50 Hz/60 Hz |
| Napięcie znamionowe | 220–240 V prądu przemiennego, 50 Hz/60 Hz |
| Zasilanie w trybie gotowości | ≤0,5 W |
| Test udarowy | LN: 1kV |
| Specyfikacje wyjściowe | |
| Tryb pracy | Funkcja WŁ./WYŁ |
| Rodzaj obciążenia | Indukcyjny lub rezystancyjny |
| Ładowność | 400 W (indukcyjny); 800 W (rezystancyjny) |
| Maks. Pojemność udarowa | 30A (50% Ipeak, twidth = 500uS, 230Vac przy pełnym obciążeniu, zimny start); 60A (50% Ipeak, twidth =200uS, 230Vac, pełne obciążenie, zimny start) |
| Parametry czujnika | |
| Częstotliwość robocza | 5,8 GHz ±75 MHz, pasmo ISM |
| Moc transmisji | Maks. 0,5 mW |
| Czas zatrzymania | 5 s/30 s/90 s/5 min/20 min/30 min |
| Czułość wykrywania | 100%/75%/50%/25% |
| Czujnik światła dziennego | 2 luksy/10 luksów/30 luksów/50 luksów/wyłącz |
| Wykrywanie promienia | 4-6m (wysokość montażu 3m) |
| Wysokość montażu | Obsługiwany zasięg 2,5–6 m, maksymalny promień wykrywania 4 m |
| Wykrywanie kąta | 150° (montaż na ścianie), 360° (montaż na suficie) |
| Środowisko operacyjne | |
| Temperatura pracy | -25℃ do +60℃ |
| Temperatura przechowywania | -40 ℃ do + 80 ℃ (wilgotność: 10% -95% bez kondensacji) |
| Standardy certyfikatów | |
| Standardy bezpieczeństwa | EN61058-1 |
| Normy EMC | EN300440; EN301489-1; EN55015; EN61547; EN61000-3-2; EN61000-3-3; EN62479 |
| Wymagania środowiskowe | Zgodny z RoHS |
| Certyfikat | CE, CZERWONY |
| Inne specyfikacje | |
| Okablowanie | Zaciski wciskane, średnica przewodu: 0,75-1,5 mm² |
| Ocena IP | IP20 |
| Klasa ochrony | Klasa II |
| Instalacja | Wbudowany |
| Wymiar | 77,5 × 34,5 × 22 mm |
| Pakiet | Worek bąbelkowy + Deska + Karton (K=A) |
| Waga netto | 58±2g |
| Życie | 5 lat gwarancji przy pełnym obciążeniu Ta 230 V |
Uwaga: Na obszar wykrywania wpływa głośność poruszającego się obiektu i prędkość ruchu. Obszar detekcji jest testowany przez osobę o wzroście 170 cm poruszającą się z prędkością 0,3 m/s.
Opis funkcji
Funkcja włączania/wyłączania
Czujnik przeznaczony jest do podłączenia tylko jednego obciążenia. Podłączenie więcej niż jednego obciążenia może spowodować uszkodzenie czujnika.
Wzór promieniowania
Montaż sufitowy
Wysokość montażu do sufitu: 3m
Czułość: 100%/75%/50%/25%
Czułość: 100%/75%/50%/25%
Normalny ruch (prędkość: 1 m/s)
Powolne poruszanie się (prędkość: 0,3 m/s)
Wysokość montażu do sufitu: 6m
Czułość: 100%/75%
Czułość: 100%/75%
Normalny ruch (prędkość: 1 m/s)
Powolne poruszanie się (prędkość: 0,3 m/s)
W przypadku instalacji na wysokości montażu 6 m możliwa jest czułość wykrywania jedynie 100%/75%. Czułość 25%/50% nie umożliwia wykrycia sygnału ruchu.
Ustawienia przełącznika DIP
Ustawienia czujnika światła dziennego
| Przełącznik 1 | Przełącznik 2 | Przełącznik 3 | Ustawienie |
|---|---|---|---|
| NA | NA | NA | 2 luksy |
| - | NA | NA | 10 luksów |
| - | NA | - | 30 luksów |
| - | - | NA | 50 luksów |
| - | - | - | Wyłączyć |
Ustawienia czasu wstrzymania
| Przełącznik 4 | Przełącznik 5 | Przełącznik 6 | Ustawienie |
|---|---|---|---|
| NA | NA | NA | 5S |
| NA | NA | - | 30 s |
| NA | - | NA | lata 90 |
| NA | - | - | 5 minut |
| - | NA | NA | 20 minut |
| - | - | - | 30 minut |
Ustawienia obszaru wykrywania
| Przełącznik 7 | Przełącznik 8 | Ustawienie |
|---|---|---|
| NA | NA | 100% |
| NA | - | 75% |
| - | NA | 50% |
| - | - | 25% |
„Wyłącz” oznacza, że czujnik światła dziennego nie działa. Włącza światło po wykryciu ruchu, niezależnie od oświetlenia otoczenia.
Funkcja zastąpienia
Wyłącz zasilanie, a następnie szybko włącz/wyłącz czujnik 3 razy (ON-OFF-ON-OFF-ON) w ciągu 2 sekund, aby zastąpić funkcję czujnika. Światła zamigają 3 razy, a następnie włączą się na cały czas. Wyłącz i włącz ponownie, aby przywrócić działanie czujnika.
Inicjalizacja
Po włączeniu czujnik automatycznie włącza światło ze 100% jasnością. Po 10 sekundach wyłącza światło. Podczas inicjalizacji czujnik nie jest w stanie wykryć ruchu.
Ustawienia fabryczne
Obszar detekcji: 100%, Czas zatrzymania: 5S, Czujnik światła dziennego: Wyłącz
Informacja o aplikacji
- Czujnik powinien zamontować wykwalifikowany elektryk. Przed instalacją, okablowaniem lub zmianą ustawień przełącznika DIP należy wyłączyć zasilanie.
- Czujniki zainstalowane w plastikowych i szklanych kloszach zmniejszą czułość. Każde 3 mm wzrostu grubości powoduje zmniejszenie czułości o 20%.
- Próg wrażliwości na światło mierzony jest w nasłonecznionym otoczeniu, bez cieni i rozproszonego odbicia światła otoczenia. Poziomy luksów otoczenia różnią się w zależności od środowiska, pogody, klimatu, pory dnia i pory roku.
- Parametry czujnika mogą wymagać ponownej konfiguracji w różnych środowiskach instalacyjnych.
- Ten czujnik jest przeznaczony wyłącznie do użytku w pomieszczeniach zamkniętych. Użycie na zewnątrz wpływa na wodoodporność. Wiatr, deszcz i poruszające się obiekty mogą powodować fałszywe wyzwalanie.
- Odległość pomiędzy dowolnymi czujnikami indukcyjnymi powinna być większa niż 3 m.
- Nie umieszczaj czujnika w pobliżu obiektów o dużej gęstości, takich jak ściany metalowe, szklane lub betonowe, aby uniknąć fałszywego wyzwolenia. W przypadku instalacji w metalowych lampach, powierzchniach odblaskowych lub w zamkniętych środowiskach odbicia mikrofal mogą powodować fałszywe wyzwalanie - zmniejsz czułość lub skontaktuj się z producentem w celu uzyskania pomocy.
- Aby zapobiec fałszywym wyzwoleniom, należy upewnić się, że wokół czujnika nie występują żadne ruchome sygnały (wentylatory, silniki prądu stałego, rury kanalizacyjne, wyloty powietrza).
- Przetestuj 5 próbek przed masową aplikacją w nowych projektach oświetleniowych.
- Specyfikacje produktu mogą ulec zmianie bez powiadomienia ze względu na ciągłe doskonalenie.
- Jeśli czujnik jest wbudowany pod metalową płytą, należy upewnić się, że powierzchnia czujnika przylega płynnie do metalowej płyty i nie ma wolnej przestrzeni.
