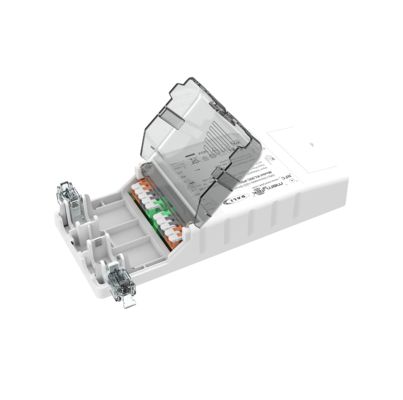

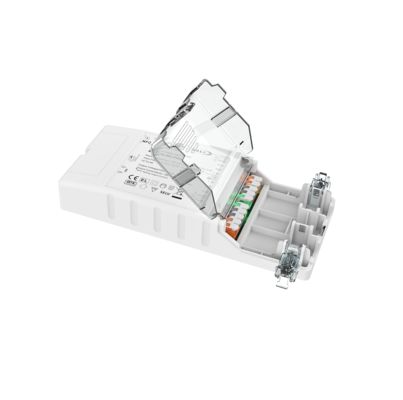

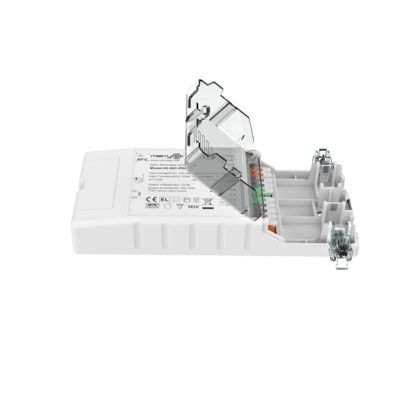

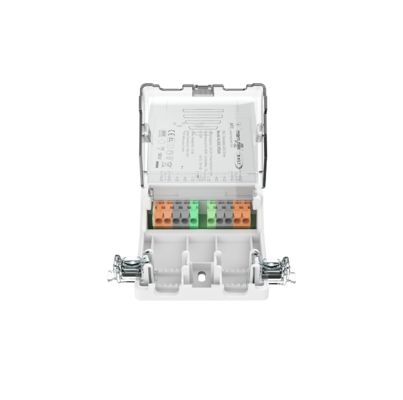

Łatwy w użyciu, programowalny przez NFC sterownik LED DALI2 o mocy 50W, ściemnialny, od 700mA do 1400mA

  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
Miejsce pochodzenia CHINY
Nazwa handlowa Merrytek
Orzecznictwo CE
Numer modelu KL50C-PDiiN
Minimalne zamówienie 100
Cena Negocjowalne
Szczegóły pakowania Białe pudełko + karton, 50szt/CTN
Czas dostawy 1, Próbka i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, Zamówienie masowe:
Zasady płatności T/t lub paypal
Możliwość Supply 10 000 sztuk miesięcznie

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Znamione napięcie wejściowe 220–240 V prądu przemiennego 50 Hz /60 Hz Zakres napięcia wejściowego DC 200-240 V prądu stałego
Tryb pracy Prąd stały Metoda kontroli Programowalny, ściemnialny sterownik LED DALI2 o mocy 50 W NFC
Współczynnik mocy ≥0,95 Efektywność 88%
Aktualny 700-1400MA wymiar 185x79x30mm
Ocena IP IP20 Gwarancja 5 lat
Podkreślić

50W ściemnialny sterownik LED DALI2

,

Programowalny przez NFC sterownik LED

,

Ściemnialny sterownik od 700mA do 1400mA
Zostaw wiadomość
opis produktu

Łatwy w użyciu, programowalny sterownik LED DALI2 z możliwością ściemniania 50W NFC, od 700mA do 1400mA



1. Opis

- Bez migotania w całym zakresie ściemniania

-Technologia NFC do bezprzewodowego programowania

- Pobór mocy w trybie czuwania poniżej 0,5W

- Wbudowany interfejs DALI DT6

-Centralnie zasilane awaryjne działanie DC DT19

- Ochrona: zwarcie / przegrzanie / przepięcie

-Kompensacja CLO

- Obniżanie prądu dla wysokiej temperatury otoczenia

- pushDIM z funkcją pamięci

-Konstrukcja pętla-w-pętli, szybkie okablowanie, wygodne i oszczędzające czas

- 5-letnia gwarancja



2. Parametry

Wejście Napięcie robocze 198-264Vac 50Hz/60Hz
Znamionowe napięcie wejściowe 220-240Vac 50Hz/60Hz
Zakres napięcia wejściowego DC 200-240Vdc
Prąd wejściowy 0,3A Max.
Prąd rozruchowy <25A (połowa szerokości impulsu prądu 100μs) @230Vac
Współczynnik mocy (@230V, 100% obciążenia) ≥ 0,95
Całkowite zniekształcenia harmoniczne Typowe: 15% (@230Vac, 100% obciążenia)
Pobór mocy w trybie czuwania ≤0,5W (@230Vac, gdy DALI jest wyłączone)
Sprawność (@230Vac, 100% obciążenia) 88%
Metoda okablowania Przekrój przewodu: 0,75-2,5mm2
Ilość pętla-w-pętli 22 szt. (@230Vac)

Automatyczny wyłącznik obwodu

(Oblicz prąd w przewodzie)

 typ B10 B13 B16 B20 B25 /
Numer 20 25 30 40 50 /
typ C10 C13 C16 C20 C25 C32
Numer 28 40 45 55 70 90
Wyjście Tryb pracy Stały prąd
Typ obciążenia LED
Wymagania dotyczące tętnień (migotanie lub brak migotania) Wartość migotania: mniej niż 5% dla całego zakresu ściemniania
Czas rozruchu <1s (@230Vac); <0,5s (@200Vdc)
Napięcie wyjściowe bez obciążenia 75V DC Max.
Zakres napięcia wyjściowego obciążenia 12-58Vdc
Moc wyjściowa przy pełnym obciążeniu 50W Max.
Prąd wyjściowy obciążenia 700-1400mA
Precyzja stałego prądu/napięcia Precyzja stałego prądu ±5%
Metoda okablowania Przekrój przewodu: 0,75-1,5mm2
Metoda sterowania Podstawowe ściemnianie PUSH Podstawowe ściemnianie PUSH (maks. długość przewodu: 20m)
Ściemnianie DALI Ściemnianie DALI (maks. długość przewodu: 300m)
Zakres ściemniania Podstawowe ściemnianie PUSH i DALI: 0%-100%
Wyjątek Ochrona Wymagania Przegrzanie wyjścia
ochrona		 Tak, bez funkcji samoczynnego powrotu (można zapytać)
Zabezpieczenie przed zwarciem na wyjściu Tak, bez funkcji samoczynnego powrotu (można zapytać)

Praca

Środowisko

 Temperatura pracy / wilgotność -25℃~50℃ Wilgotność: 85% (bez kondensacji)
Temperatura przechowywania / wilgotność -40℃~80℃, Wilgotność: 85% (bez kondensacji)
Maks. temperatura obudowy (Tc) 85℃

Bezpieczeństwo

& EMC

 Standard EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
Standard protokołu DALI IEC62386-102, IEC62386-207 DT6 / 220 DT19 / 251 / 252 / 253
Standard bezpieczeństwa EN61347-1 EN61347-2-13
Certyfikacja CE
Napięcie wytrzymywane 3750Vac, 5mA, 60s (Wejście „L N” - Wyjście „SEC”)
Inne Stopień ochrony IP20
Rodzaj ochrony Klasa I
Typ instalacji Niezależna instalacja
Wymiar 185*79*30mm
Funkcja pamięci po wyłączeniu Tak, pamięć po wyłączeniu PUSH
Synchronizacja ściemniania PUSH

Równolegle: maks. 15 jednostek

Szereg: maks. 25 jednostek
Wymagania dotyczące pakowania Torba PE + karton kraft + instrukcja + przegroda + karton zewnętrzny (K=A)
Waga 266±5g
Żywotność 5 lat @Ta pełne obciążenie
Uwaga: Wszystkie parametry są testowane przy napięciu wejściowym 230VAC i temperaturze otoczenia 25 stopni, chyba że określono inaczej.



3. Wymiar (Jednostka: mm)

Łatwy w użyciu, programowalny przez NFC sterownik LED DALI2 o mocy 50W, ściemnialny, od 700mA do 1400mA 0Łatwy w użyciu, programowalny przez NFC sterownik LED DALI2 o mocy 50W, ściemnialny, od 700mA do 1400mA 1

4. Schemat okablowania

Łatwy w użyciu, programowalny przez NFC sterownik LED DALI2 o mocy 50W, ściemnialny, od 700mA do 1400mA 2

Rys. A DALI Ściemming

Łatwy w użyciu, programowalny przez NFC sterownik LED DALI2 o mocy 50W, ściemnialny, od 700mA do 1400mA 3Łatwy w użyciu, programowalny przez NFC sterownik LED DALI2 o mocy 50W, ściemnialny, od 700mA do 1400mA 4

Rys.B Push Dimming





5. Obniżanie parametrów

Łatwy w użyciu, programowalny przez NFC sterownik LED DALI2 o mocy 50W, ściemnialny, od 700mA do 1400mA 5

6. Krzywa ściemniania

Łatwy w użyciu, programowalny przez NFC sterownik LED DALI2 o mocy 50W, ściemnialny, od 700mA do 1400mA 6

7. Ustawienie prądu

KL50C-PDiiN
Prąd (mA) Pomax(W) Uout(V)
700 40.6 12～ 58
750 43.5 12～ 58
800 46.4 12～ 58
850 49.3 12～ 58
900 50.4 12～ 56
950 50.4 12～ 53
1000 50.0 12～ 50
1050 50.4 12～ 48
1100 49.5 12～ 45
1150 49.5 12～ 43
1200 50.4 12～ 42
1250 50.0 12～ 40
1300 49.4 12～ 38
1350 50.0 12～ 37
1400 50.4 12～ 36

Typowe zestawy danych prądowych służą jako odniesienie przy wyborze modeli opraw LED. Więcej poziomów prądu można ustawić za pomocą NFC, używając aplikacji mobilnej, regulowanej w krokach co 1mA.

Łatwy w użyciu, programowalny przez NFC sterownik LED DALI2 o mocy 50W, ściemnialny, od 700mA do 1400mA 7

Zeskanuj kod, aby pobrać Merrytek NFC



8. WŁ./WYŁ. i opis działania ściemniania

A. Krótkie naciśnięcie przełącznika PUSH (czas krótkiego naciśnięcia 0,1s-1s), sterownik LED włączy się lub wyłączy.

B. Ściemnianie: Naciśnij i przytrzymaj przełącznik PUSH (1s-8s), sterownik LED może uzyskać ściemnianie, rozjaśnianie lub ściemnianie, zakres ściemniania wynosi 2-100%.

C. Pamięć: Ściemnianie PUSH ma funkcję pamięci ściemniania.

D. Synchronizacja ściemniania: Zasilanie podłączone do tego samego przełącznika PUSH można zsynchronizować, naciskając i przytrzymując przełącznik PUSH przez ponad 15 sekund.

E. Tryb ściemniania DALI: Podłącz zasilanie do systemu DALI i można go ściemniać za pomocą hosta DALI. Zakres ściemniania wynosi 0-100%.



9. Sprawy wymagające Atencji

1) Ciąg LED musi być podłączony do obciążenia przed włączeniem zasilania wejściowego; w przeciwnym razie ciąg LED może ulec uszkodzeniu.

2) Po wyłączeniu zasilania wejściowego sterownika LED na wyjściu pozostanie napięcie resztkowe, które może być utrzymywane przez około 3 minuty.

3) Przed ustawieniem parametrów przez NFC upewnij się, że sterownik jest wyłączony.
