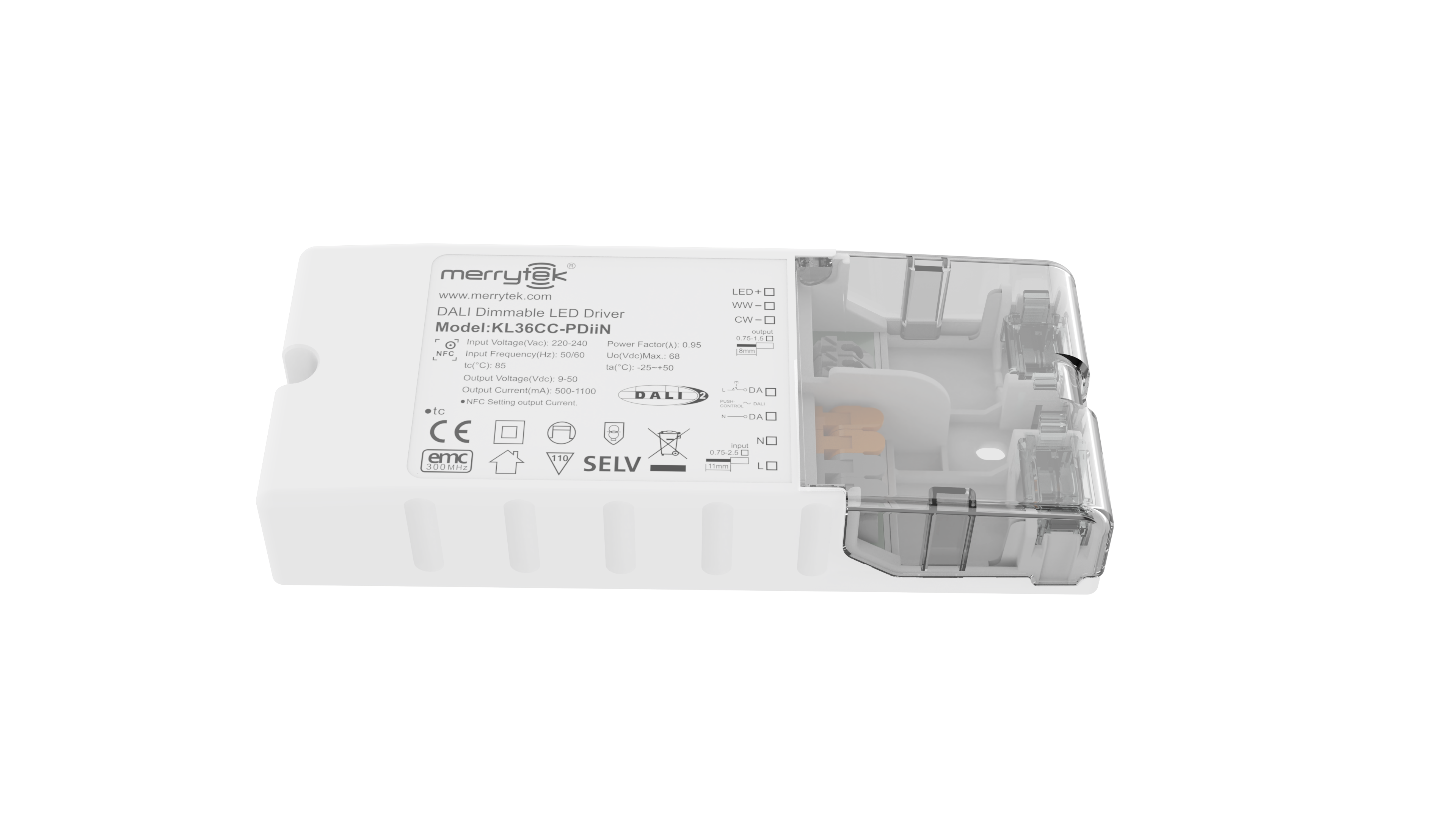

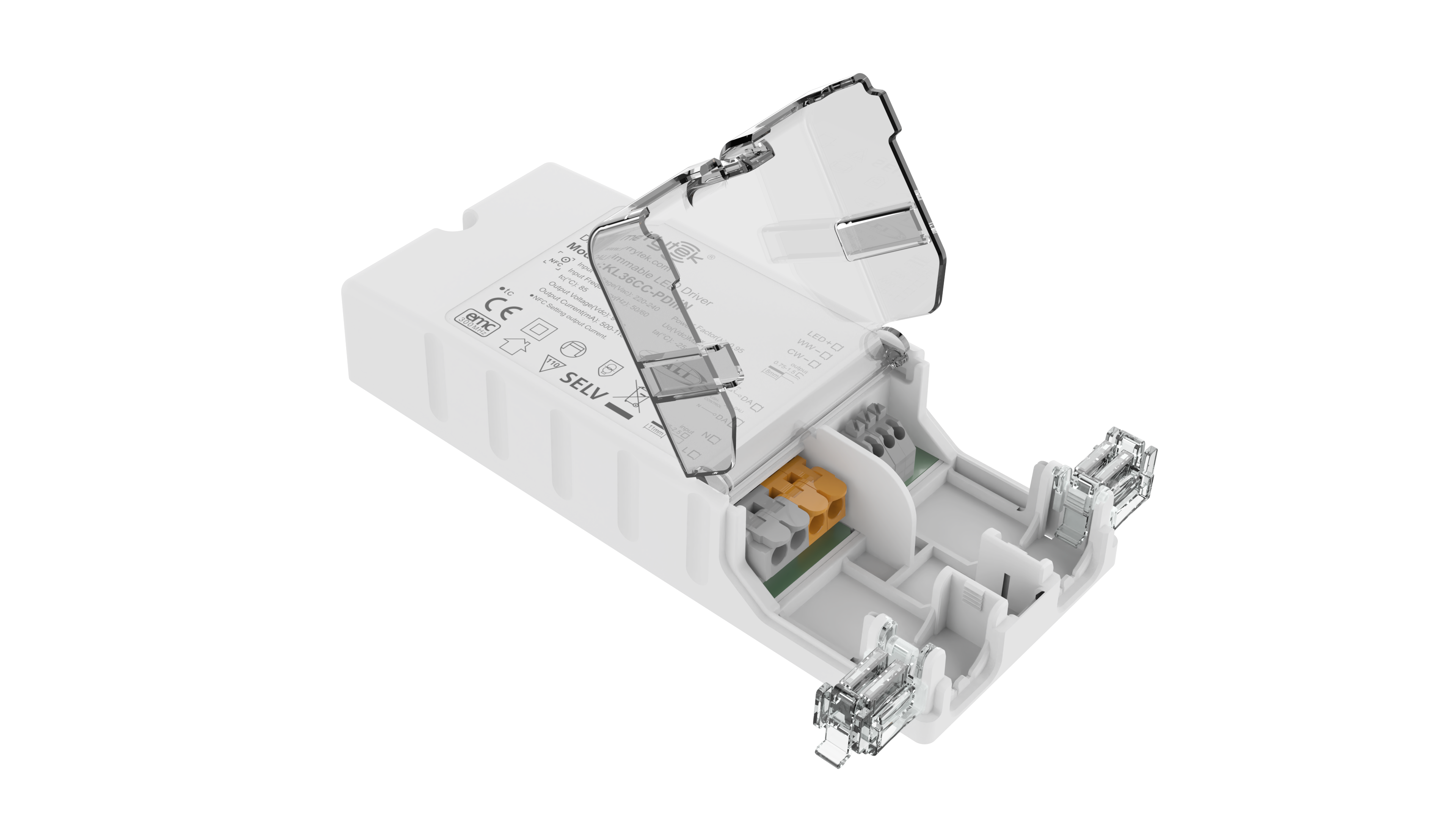

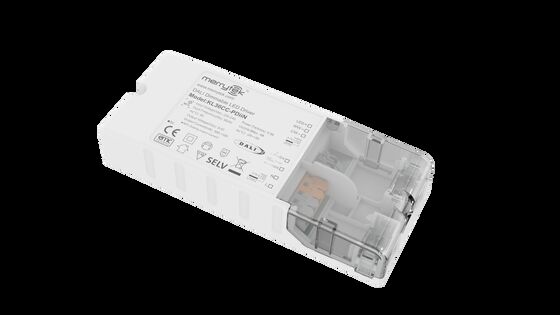

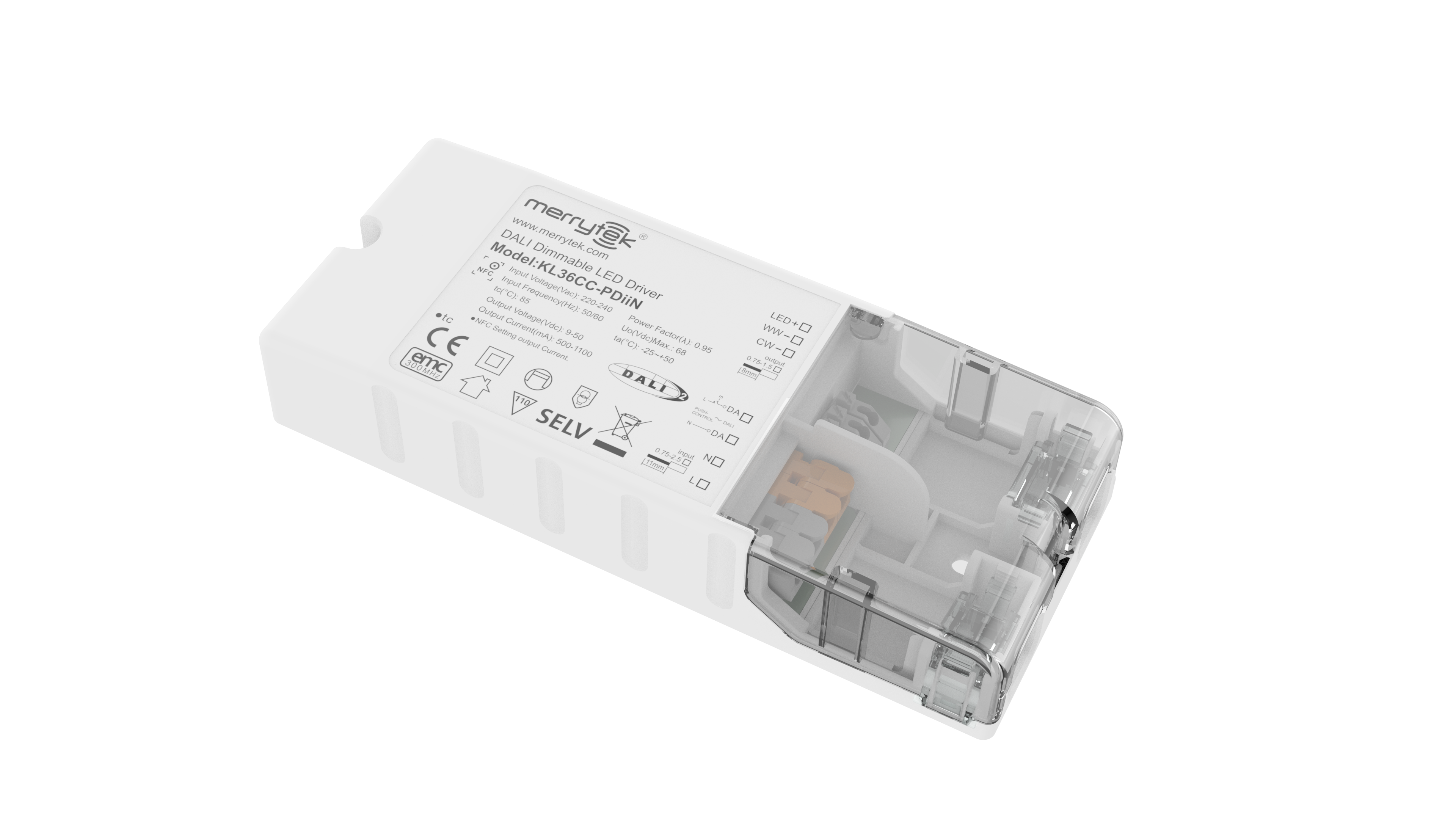

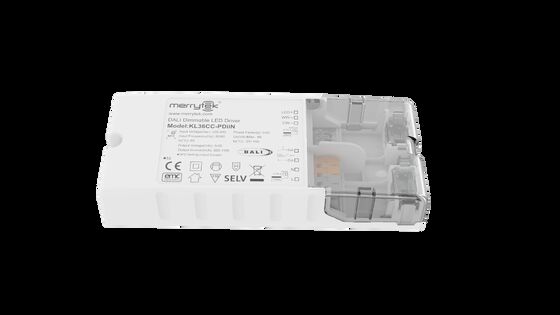

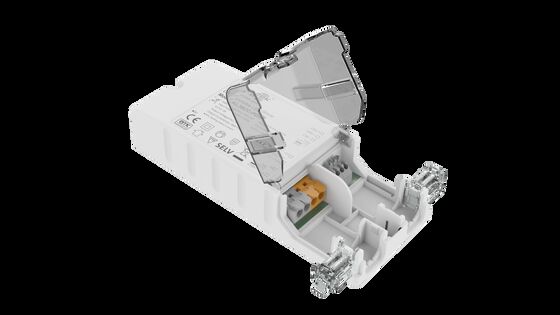

Programowalny sterownik LED DALI DT8 36W NFC, prąd stały, wyjście 500mA do 1100mA

  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
Miejsce pochodzenia Shenzhen, Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE
Numer modelu KL36CC-PDiiN
Minimalne zamówienie 100szt
Cena Negocjowalne
Szczegóły pakowania białe pudełko + instrukcja Zewnętrzny karton z klapą (K=A)
Czas dostawy <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, próbka i
Zasady płatności T/T
Możliwość Supply 20 000 sztuk miesięcznie

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Napięcie robocze 220–240 V prądu przemiennego 50 Hz /60 Hz Współczynnik mocy ≥0,95 @230VAC （Pełne obciążenie）
Władza w stanie gotowości ≤0,5 W（@230Vac） Efektywność 88% maks. @230VAC (pełne obciążenie)
Tryb pracy Ściemnianie DALI2 DT8 i ściemnianie PUSH Wymiar instalacyjny 154*63*28mm
Gwarancja 5 lat Stały prąd wyjściowy 500-1100MA
Podkreślić

Sterownik LED DALI DT8 36W

,

Programowalny przez NFC sterownik LED

,

Sterownik LED prądu stałego 500mA
Zostaw wiadomość
opis produktu
36W Programowalny sterownik LED DALI DT8 NFC
Wyjście stałoprądowe 500mA do 1100mA
Cechy produktu
  • Brak migotania w całym zakresie ściemniania
  • Pobór mocy w trybie czuwania poniżej 0,5W
  • Ściemnianie pierwotne za pomocą przycisku
  • Technologia NFC do bezprzewodowego programowania
  • Wbudowany interfejs DALI DT8
  • Centralnie zasilane awaryjne działanie DC DT19
  • Kompensacja CLO
  • Ochrona: zwarcie / przegrzanie / przepięcie
  • Obniżanie prądu dla wysokiej temperatury otoczenia
  • Ściemnianie Push z funkcją pamięci
  • 5-letnia gwarancja
Parametry techniczne
Specyfikacje wejściowe
Napięcie robocze 198-264Vac 50Hz/60Hz
Znamionowe napięcie wejściowe 220-240Vac 50Hz/60Hz
Zakres napięcia wejściowego DC 200-240Vdc
Prąd wejściowy 0,19A Max.
Prąd rozruchowy wejściowy <15A (połowa szerokości impulsu prądu 100μs) @230Vac
Współczynnik mocy (@230V 100% obciążenia) ≥ 0,95
Całkowite zniekształcenia harmoniczne Typowe: 15% (@230Vac, 100% obciążenia)
Pobór mocy w trybie czuwania ≤ 0,5W (@230Vac, gdy DALI jest wyłączone)
Sprawność (@230Vac, 100% obciążenia) 88% Max.
Metoda okablowania Przekrój przewodu: 0,75-2,5mm²
Specyfikacje wyjściowe
Tryb pracy Stały prąd
Typ obciążenia LED
Wymagania dotyczące tętnień Wartość migotania: mniej niż 5% dla całego zakresu ściemniania
Czas rozruchu <1s (@230Vac); <0,5s (@200Vdc)
Napięcie wyjściowe bez obciążenia 68 V DC Max.
Zakres napięcia wyjściowego obciążenia 9-50V DC
Pełna moc wyjściowa obciążenia 36W Max.
Prąd wyjściowy obciążenia 500-1100mA
Precyzja stałego prądu ±5%
Metoda okablowania Przekrój przewodu: 0,75-1,5mm²
Metoda sterowania
Pierwotne ściemnianie PUSH Pierwotne ściemnianie PUSH (Maks. długość przewodu: 20m)
Ściemnianie DALI Ściemnianie DALI (Maks. długość przewodu: 300m)
Zakres ściemniania Ściemnianie PUSH i DALI: 0%-100%
Wymagania dotyczące ochrony
Zabezpieczenie przed przegrzaniem wyjścia Tak, bez funkcji samoczynnego powrotu (Można zapytać)
Zabezpieczenie przed zwarciem wyjścia Tak, z funkcją samoczynnego powrotu (Można zapytać)
Środowisko pracy
Temperatura/wilgotność pracy -25℃~50℃ Wilgotność: 85% (bez kondensacji)
Temperatura/wilgotność przechowywania -40℃~80℃, Wilgotność: 85% (bez kondensacji)
Maks. temperatura obudowy (Tc) 85℃
Bezpieczeństwo i EMC
Norma EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
Standard protokołu DALI IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19 / 251 / 252 / 253
Standard bezpieczeństwa EN61347-1 EN61347-2-13
Certyfikacja CE, CB, ENEC
Napięcie wytrzymywane 3750Vac, 5mA, 60s (Wejście "L N" - Wyjście "SEC")
Inne specyfikacje
Stopień ochrony IP20
Rodzaj ochrony Klasa II
Typ instalacji Niezależna instalacja
Wymiar 154×63×28mm
Funkcja pamięci wyłączenia Tak, pamięć wyłączenia PUSH
Synchronizacja ściemniania PUSH Równolegle: maks. 15 jednostek. Szeregowo: maks. 25 jednostek.
Wymagania dotyczące pakowania Torba PE + karton kraft + instrukcja + przegroda + karton zewnętrzny (K=A)
Waga 179,5±5g
Żywotność 5 lat @Ta pełne obciążenie
Uwaga: Wszystkie parametry są testowane przy napięciu wejściowym 230Vac i temperaturze otoczenia 25 stopni, chyba że określono inaczej.
Wymiary
Programowalny sterownik LED DALI DT8 36W NFC, prąd stały, wyjście 500mA do 1100mA 0
Programowalny sterownik LED DALI DT8 36W NFC, prąd stały, wyjście 500mA do 1100mA 1
Schematy okablowania
Tryb kanału: 1 adres dla 2 kanałów (209 DT8); 2 adresy dla 2 kanałów (207 DT6); 1 adres dla 2 kanałów (207 DT6)
Programowalny sterownik LED DALI DT8 36W NFC, prąd stały, wyjście 500mA do 1100mA 2
Programowalny sterownik LED DALI DT8 36W NFC, prąd stały, wyjście 500mA do 1100mA 3
Rys. A: Ściemnianie PUSH (Równolegle) | Rys. B: Ściemnianie PUSH (Szeregowo)
Programowalny sterownik LED DALI DT8 36W NFC, prąd stały, wyjście 500mA do 1100mA 4
Rys. C: Ściemnianie DALI
Tryb kanału: 1 adres dla 1 kanału (207 DT6)
Programowalny sterownik LED DALI DT8 36W NFC, prąd stały, wyjście 500mA do 1100mA 5
Programowalny sterownik LED DALI DT8 36W NFC, prąd stały, wyjście 500mA do 1100mA 6
Rys. D: Ściemnianie PUSH (Równolegle) | Rys. E: Ściemnianie PUSH (Szeregowo)
Programowalny sterownik LED DALI DT8 36W NFC, prąd stały, wyjście 500mA do 1100mA 7
Rys. F: Ściemnianie DALI
Krzywe obniżania parametrów i ściemniania
Programowalny sterownik LED DALI DT8 36W NFC, prąd stały, wyjście 500mA do 1100mA 8
Krzywa ściemniania
Programowalny sterownik LED DALI DT8 36W NFC, prąd stały, wyjście 500mA do 1100mA 9
Programowalny sterownik LED DALI DT8 36W NFC, prąd stały, wyjście 500mA do 1100mA 10
Prąd odpowiadający napięciu
Prąd (mA) Pomax (W) Uout (V)
50025.09～50
55027.59～50
60030.09～50
65032.59～50
70035.09～50
75036.09～48
80036.09～45
85035.79～42
90036.09～40
95036.19～38
100036.09～36
105035.79～34
110036.39～33
Typowe zestawy danych prądowych służą jako odniesienie przy wyborze modeli opraw LED. Więcej poziomów prądu można ustawić za pomocą NFC, używając mobilnej aplikacji regulowanej w krokach co 1mA.
Programowalny sterownik LED DALI DT8 36W NFC, prąd stały, wyjście 500mA do 1100mA 11
Zeskanuj kod, aby pobrać aplikację Merrytek NFC
Opis działania WŁ./WYŁ. i ściemniania
  • A. Krótkie naciśnięcie przełącznika PUSH (0,1s-1s) włącza lub wyłącza sterownik LED.
  • B. Ściemnianie: Naciśnij i przytrzymaj przełącznik PUSH (1s-8s), aby uzyskać ściemnianie lub rozjaśnianie w zakresie 2-100%.
  • C. Regulacja temperatury barwowej: Wyłącz światła za pomocą PUSH, a następnie naciśnij i przytrzymaj, aby wyregulować temperaturę barwową od bieżącej jasności. Zwolnij i naciśnij ponownie, aby wyregulować w przeciwnym kierunku. Brak działania przez 5 sekund powoduje wyjście z trybu regulacji koloru.
  • D. Pamięć: Ściemnianie PUSH ma funkcję pamięci ściemniania.
  • E. Synchronizacja ściemniania: Zasilacze podłączone do tego samego przełącznika PUSH mogą być synchronizowane przez naciśnięcie i przytrzymanie przez ponad 15 sekund.
  • F. Tryb ściemniania DALI: Połącz z systemem DALI w celu ściemniania za pośrednictwem hosta DALI w zakresie 0-100%.
Ważne uwagi
  • Sterownik LED musi być podłączony do obciążenia przed włączeniem zasilania wejściowego; w przeciwnym razie sterownik LED może ulec uszkodzeniu.
  • Po wyłączeniu zasilania wejściowego sterownika LED na wyjściu pozostanie napięcie resztkowe, które może utrzymywać się przez około 3 minuty.
  • Przed ustawieniem parametrów za pomocą NFC upewnij się, że sterownik jest wyłączony.
