Sterownik LED DALI2 DT6 150-500mA 12W z możliwością ściemniania i programowaniem NFC do oświetlenia typu downlight

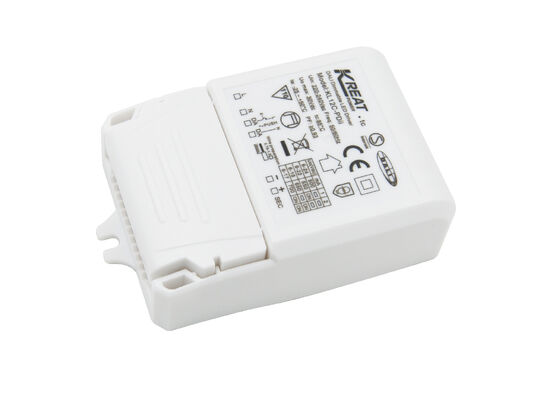

  • DALI2 DT6 150-500mA 12W Dimmable LED Driver For Led downlight With NFC Programming
Miejsce pochodzenia Shenzhen, Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE
Numer modelu KL12C-PDiiN
Minimalne zamówienie 100szt
Cena Negocjowalne
Szczegóły pakowania białe pudełko + instrukcja Zewnętrzny karton z klapą (K=A)
Czas dostawy 1, próbka i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, Zamówienie zbiorcze
Zasady płatności T/T
Możliwość Supply 20 000 sztuk miesięcznie
Szczegóły Produktu
Napięcie robocze 220–240 V prądu przemiennego 50 Hz /60 Hz Współczynnik mocy ≥0,9c @230VAC （pełne obciążenie）
Zasilanie w trybie gotowości ≤0,5 W（@230Vac） Efektywność 83%Max. 83% maks. @230VAC （Full load） @230VAC (pełne obciążenie)
Tryb pracy Dali2 Dimming & Push Dimming Wymiar instalacyjny 88*52*25,5mm
Gwarancja 5 lat Stały prąd wyjściowy 150-500mA
Podkreślić

Ściemnialny sterownik LED DALI2 12W

,

Programowalny przez NFC sterownik LED do oświetlenia typu downlight

,

Sterownik LED DALI2.0 150-500mA
Zostaw wiadomość
opis produktu
Sterownik LED DALI2 DT6 150-500mA 12W z możliwością ściemniania do oprawy typu downlight z programowaniem NFC
Przegląd produktu

Sterownik LED DALI2 DT6 150-500mA 12W z możliwością ściemniania do oprawy typu downlight z programowaniem NFC

Cechy produktu
  • Brak migotania w całym zakresie ściemniania
  • Pobór mocy w trybie czuwania poniżej 0,5W
  • Podstawowe ściemnianie za pomocą przycisku
  • Technologia NFC do programowania bezprzewodowego
  • Wbudowany interfejs DALI DT6
  • Centralnie zasilane awaryjne zasilanie prądem stałym DT19
  • Kompensacja CLO
  • Zabezpieczenia: zwarcie / przegrzanie / przepięcie
  • Redukcja prądu dla wysokiej temperatury otoczenia
  • Funkcja pamięci ściemniania przyciskiem
  • 5 lat gwarancji
Parametry techniczne
Seria Micro: KL12C-PDiiN
Specyfikacje wejściowe
Napięcie robocze 198-264V AC 50Hz/60Hz
Znamionowe napięcie wejściowe 220-240V AC 50Hz/60Hz
Zakres napięcia wejściowego prądu stałego 200-240V DC
Prąd wejściowy 0,07A Max.
Prąd rozruchowy <15A (impuls o połowie prądu, szerokość 100µs) @230V AC
Współczynnik mocy (@230V, obciążenie 100%) ≥ 0,9C
Całkowite zniekształcenia harmoniczne Typowo: 15% (@230V AC, obciążenie 100%)
Moc w trybie czuwania ≤0,5W (@230V AC po wyłączeniu PUSH lub DALI)
Sprawność (@230V AC, obciążenie 100%) 83%
Metoda okablowania 0,75-1,5mm²
Specyfikacje wyjściowe
Tryb pracy Prąd stały
Typ obciążenia LED
Wymagania dotyczące tętnień Wartość migotania: poniżej 5% dla całego zakresu ściemniania
Czas uruchomienia <1s (@230V AC); <0,5s (@200V DC)
Napięcie wyjściowe bez obciążenia 55 V DC Max.
Zakres napięcia wyjściowego obciążenia 3-40V DC
Moc wyjściowa przy pełnym obciążeniu 12W
Prąd wyjściowy obciążenia 150-500mA
Precyzja prądu stałego/napięcia Precyzja prądu stałego ±5%
Metoda okablowania Zacisk przyciskowy, przekrój przewodu: 0,75-1,5mm²
Metoda sterowania
Podstawowe ściemnianie PUSH Podstawowe ściemnianie PUSH (maks. długość przewodu: 20M)
Zakres ściemniania Podstawowe ściemnianie PUSH i DALI: 0%-100%
Ściemnianie DALI Ściemnianie DALI (maks. długość przewodu: 300 m)
Zabezpieczenia i środowisko
Zabezpieczenie wyjścia przed przegrzaniem Tak, bez funkcji samoczynnego odzyskiwania (można zapytać)
Zabezpieczenie wyjścia przed zwarciem Tak, z funkcją samoczynnego odzyskiwania (można zapytać)
Temperatura/wilgotność pracy -25℃~50℃ Wilgotność: 85% (bez kondensacji)
Temperatura/wilgotność przechowywania -40℃~80℃, Wilgotność: 10%-95%
Maks. temp. obudowy (Tc) 85℃
Bezpieczeństwo i certyfikaty
Standard EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
Standard protokołu DALI IEC62386-102, IEC62386-207 DT6 / 251 / 252 / 253 IEC62386-220 DT19
Standard bezpieczeństwa EN61347-1 EN61347-2-13
Certyfikacja CE, CB, ENEC, SAA
Napięcie udarowe 3750V AC, 5mA, 60s (Wejście "L N" - Wyjście "SEC")
Specyfikacje fizyczne
Stopień ochrony IP20
Typ ochrony Klasa II
Typ instalacji Instalacja niezależna
Wymiary (z zaciskami) 88×52×25,5mm
Funkcja pamięci po zaniku zasilania Tak, pamięć PUSH po zaniku zasilania
Synchronizacja ściemniania PUSH Równolegle: maks. 15 jednostek. Szeregowo: maks. 25 jednostek.
Wymagania dotyczące opakowania Torebka PE + Instrukcja + pudełko kraftowe + przekładka + karton zewnętrzny (K=A)
Waga (z zaciskami) 80,2±5g
Żywotność 5 lat @Ta pełne obciążenie
Uwaga: Wszystkie parametry są testowane przy napięciu wejściowym 230V AC i temperaturze otoczenia 25 stopni, chyba że zaznaczono inaczej.
Wymiary
Sterownik LED DALI2 DT6 150-500mA 12W z możliwością ściemniania i programowaniem NFC do oświetlenia typu downlight 0
Schematy połączeń
Sterownik LED DALI2 DT6 150-500mA 12W z możliwością ściemniania i programowaniem NFC do oświetlenia typu downlight 1
Rys. A Ściemnianie DALI
Sterownik LED DALI2 DT6 150-500mA 12W z możliwością ściemniania i programowaniem NFC do oświetlenia typu downlight 2
Rys. B Ściemnianie przyciskiem
Krzywe redukcji mocy i ściemniania
Sterownik LED DALI2 DT6 150-500mA 12W z możliwością ściemniania i programowaniem NFC do oświetlenia typu downlight 3 Sterownik LED DALI2 DT6 150-500mA 12W z możliwością ściemniania i programowaniem NFC do oświetlenia typu downlight 4
Napięcie odpowiadające prądowi
Prąd (mA) Pomax (W) Uout (V)
150 6,0 3~40
200 8,0 3~40
250 10,0 3~40
300 12,0 3~40
350 12,3 3~35
400 12,0 3~30
450 12,2 3~27
500 12,0 3~24

Typowe dane prądowe służą jako odniesienie przy wyborze modeli opraw LED. Więcej poziomów prądu można ustawić za pomocą NFC za pomocą aplikacji mobilnej, regulowane w krokach co 1mA.

Sterownik LED DALI2 DT6 150-500mA 12W z możliwością ściemniania i programowaniem NFC do oświetlenia typu downlight 5
Zeskanuj kod, aby pobrać aplikację Merrytek NFC
Instrukcja obsługi
  • WŁ./WYŁ.:Krótkie naciśnięcie przełącznika PUSH (0,1s-1s), sterownik LED włączy się lub wyłączy.
  • Ściemnianie: Naciśnij i przytrzymaj przełącznik PUSH (1s-8s). Sterownik LED może osiągnąć ściemnianie, rozjaśnianie lub oba, z zakresem ściemniania 1-100%.
  • Pamięć: Ściemnianie PUSH posiada funkcję pamięci ściemniania.
  • Synchronizacja ściemniania: Moc podłączona do tego samego przełącznika PUSH może być zsynchronizowana poprzez naciśnięcie i przytrzymanie przełącznika PUSH przez ponad 15s.
  • Tryb ściemniania DALI: Podłącz zasilacz do systemu DALI, a będzie on mógł być ściemniany przez hosta DALI. Zakres ściemniania wynosi 0-100%.
Ważne uwagi dotyczące bezpieczeństwa
  1. Sterownik LED musi być podłączony do obciążenia przed włączeniem zasilania wejściowego; w przeciwnym razie sterownik LED może ulec uszkodzeniu.
  2. Po wyłączeniu zasilania wejściowego sterownika LED, na wyjściu pozostanie napięcie szczątkowe, które może się utrzymać przez około 3 minuty.
  3. Przed ustawieniem parametrów za pomocą NFC upewnij się, że sterownik jest wyłączony.
