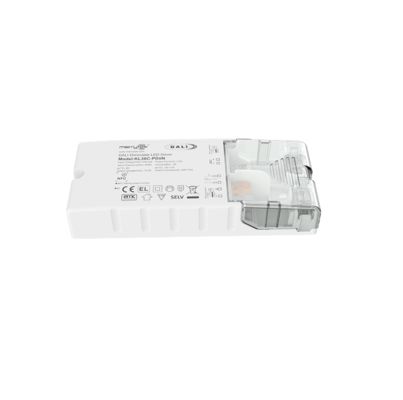

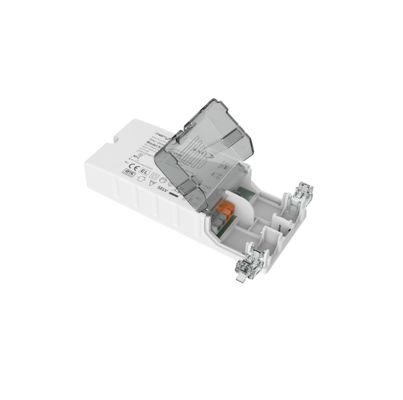

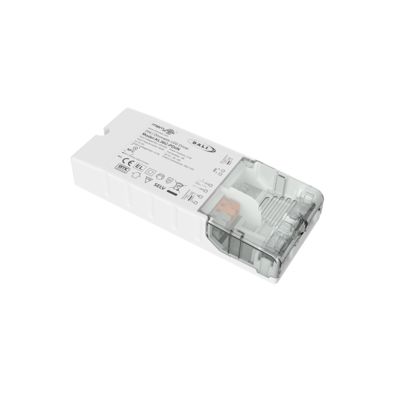

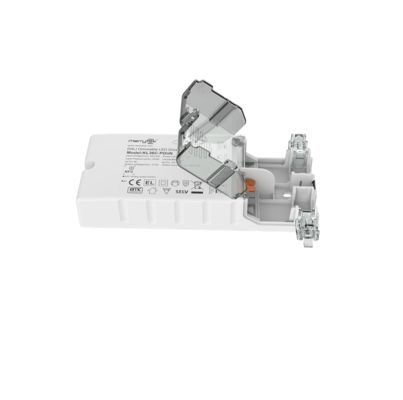

Łatwy w obsłudze serii 36W stały prąd wygaszalny LED Driver 500mA do 1100mA opcjonalnie z wygaszaniem DALI2 i 5 letnim okresem gwarancji

  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
Miejsce pochodzenia Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE
Numer modelu KL36C-PDIIV
Minimalne zamówienie 100
Cena Negocjowalne
Szczegóły pakowania Białe pudełko + karton, 50szt/CTN
Czas dostawy 1, Próbka i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, Zamówienie masowe:
Zasady płatności T/t lub paypal
Możliwość Supply 10 000 sztuk miesięcznie

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Znamione napięcie wejściowe 220–240 V prądu przemiennego 50 Hz /60 Hz Zakres napięcia wejściowego DC 200-240 V prądu stałego
Tryb pracy Prąd stały Metoda kontroli Dali DT6 i Pushdim oraz 1 10 V Divowable LED Sterownik
Współczynnik mocy ≥0,95 Efektywność 88%
Aktualny 500-1100MA Wymiar 154x63x28mm
Ocena IP IP20 Gwarancja 5 lat
Podkreślić

36W tłumiony sterownik LED

,

sterownik LED o przyciemnianiu DALI2

,

500mA-1100mA sterownik prądu stałego
Zostaw wiadomość
opis produktu

Łatwy w obsłudze serii 36W stały prąd wygaszalny LED Driver 500mA do 1100mA opcjonalnie z wygaszaniem DALI2 i 5 letnim okresem gwarancji

1Opis.

- Bez migotania dla całego zakresu tłumienia

- Moc w stanie gotowości poniżej 0,5 W

-Primary dimming przyciskiem

- wtórne przyciemnianie przy użyciu przyciemniacza 1-10V

- Wbudowany interfejs DALI DT6

- Ochrona: zwarcie / nadtemperatura / nad napięciem

-Odszkodowanie CLO

- obniżenie prądu w przypadku wysokiej temperatury otoczenia

-pushDIM z funkcją pamięci

- 5-letnia gwarancja

2.Parametry

Wpływ Napięcie robocze 198-264Vac 50Hz/60Hz
Narysowane napięcie wejściowe 220-240Vac 50Hz/60Hz
Zakres napięcia wejściowego prądu stałego 200-240Vdc
Prąd wejściowy 0.19A Max.
Prąd wejściowy < 15A (Półprądowa szerokość impulsu100μs) @230Vac
Współczynnik mocy ((@230V100% obciążenia) ≥ 0.95
Całkowite zniekształcenie harmonijne Typowe:15% (@230Vac, 100% obciążenia)
Pojemność w stanie gotowości ≤ 0,5 W (@230Vac przy wyłączeniu DALI)
Wydajność ((@230Vac, 100% obciążenia) 88% maks.
Metoda okablowania Sekcja poprzeczna drutu:0.75-2.5 mm.2

Automatyczny wyłącznik

(Wskazać prąd w druku)

 rodzaj B10 B13 B16 B20 B25 /
Liczba 20 25 35 45 55 /
rodzaj C10 C13 C16 C20 C25 C32
Liczba 35 50 55 75 95 120
Produkcja Tryb działania Prąd stały
Rodzaj ładunku LED
Wymagania w zakresie fal (flimczące lub nieflimczące) Wartość migotania: mniej niż 5% dla całego zakresu zaciemniania
Czas uruchomienia < 1s (@ 230Vac); < 0,5s (@ 200Vdc)
napięcie wyjściowe bez obciążenia 75V DC Max.
Zakres napięcia wyjściowego obciążenia 9-58V prądu stałego
Moc wyjściowa pełnego obciążenia Maksymalnie 36W.
Prąd wyjściowy obciążenia 500-1100mA Szczegóły
Stały prąd/napięcie Dokładność Dokładność prądu stałego ± 5%
Metoda okablowania Sekcja poprzeczna drutu:0.75-1.5 mm2
Metoda kontroli Główne przyciemnienie PUSH Główne przyciemnianie PUSH (maksymalna długość przewodu ołowiowego:20m)
DALI Dimming Zmrażanie DALI (maksymalna długość prowadzenia: 300 m)
1-10V ((0-10V) Przyciemnianie 0-10V przyciemnianie ((Prąd w porcie <1mA) bez funkcji wyłączenia
(maksymalna długość prowadzenia: 20 m)
Zakres przyciemniania 0%-100%
WyjątekProtacjaRzestawienia Wydajność nad temperaturą
ochrona		 Tak, bez funkcji samoodzyskiwania (może być zapytane)
Ochrona przed zwarciem wyjściowym Tak, bez funkcji samoodzyskiwania (może być zapytane)

Działanie

Środowisko

 Temperatura/wilgotność pracy -25°C~50°C wilgotność: 85% (nie kondensująca)
Temperatura/wilgotność przechowywania -40°C~80°C, wilgotność: 85% (nie kondensująca)
Maksymalna temperatura przypadku ((Tc) 85°C

Bezpieczeństwo

& EMC

 Norma EMC Wymagania w zakresie bezpieczeństwa
Standard protokołu DALI IEC62386-101 / 102 / 207 DT6 251 252 253
Standardy bezpieczeństwa EN61347-1
Certyfikacja CE, ENEC, UKCA
Wytrzymać napięcie 3750Vac, 5mA, 60s (Wchodzenie ¥L N ¥- Wyjście ¥SEC ¥)
Pozostałe Stopień ochrony IP20
Rodzaj ochrony Klasa II
Rodzaj instalacji Niezależna instalacja
Wymiar 154*63*28 mm
Funkcja pamięci wyłączającej Tak, pamięć PUSH
Synchronizacja przyciemniania PUSH

Równolegle: maksymalnie 15 jednostek.

Seria: maksymalnie 25 sztuk.
Wymóg opakowania PE torba + białe pudełko + instrukcja obsługi + przegród + pudełko zewnętrzne (K=A)
Waga 173 ± 5 g
Życie 5 lat @Ta pełne obciążenie
Uwaga: Wszystkie parametry są badane przy napięciu wejściowym 230 VAC i środowisku 25 °C, chyba że jest to określone.

3. Wymiar (jednostka: mm)

Łatwy w obsłudze serii 36W stały prąd wygaszalny LED Driver 500mA do 1100mA opcjonalnie z wygaszaniem DALI2 i 5 letnim okresem gwarancji 0Łatwy w obsłudze serii 36W stały prąd wygaszalny LED Driver 500mA do 1100mA opcjonalnie z wygaszaniem DALI2 i 5 letnim okresem gwarancji 1

4. Diagram okablowania

Łatwy w obsłudze serii 36W stały prąd wygaszalny LED Driver 500mA do 1100mA opcjonalnie z wygaszaniem DALI2 i 5 letnim okresem gwarancji 2

Rys. ADALIBrzmi niecoMing

Łatwy w obsłudze serii 36W stały prąd wygaszalny LED Driver 500mA do 1100mA opcjonalnie z wygaszaniem DALI2 i 5 letnim okresem gwarancji 3Łatwy w obsłudze serii 36W stały prąd wygaszalny LED Driver 500mA do 1100mA opcjonalnie z wygaszaniem DALI2 i 5 letnim okresem gwarancji 4

Fig.BWciśnij DIM.Ming

Łatwy w obsłudze serii 36W stały prąd wygaszalny LED Driver 500mA do 1100mA opcjonalnie z wygaszaniem DALI2 i 5 letnim okresem gwarancji 5

Fig.C1-10V SłabaMing

5- Zaniżanie.

Łatwy w obsłudze serii 36W stały prąd wygaszalny LED Driver 500mA do 1100mA opcjonalnie z wygaszaniem DALI2 i 5 letnim okresem gwarancji 6

6. Krzywa przyciemnienia

Łatwy w obsłudze serii 36W stały prąd wygaszalny LED Driver 500mA do 1100mA opcjonalnie z wygaszaniem DALI2 i 5 letnim okresem gwarancji 7

7.Aktualne ustawienie biegów

Prąd ((mA) DIP Pomax ((W) Uout ((V)
1 2 3 4
500 - - - - 29.0 9 ¢ 58
550 - Włączony - - 31.9 9 ¢ 58
600 - - Włączony - 34.8 9 ¢ 58
650 - Włączony Włączony - 35.8 9 ¢ 55
700 Włączony Włączony Włączony - 35.7 9 ¢ 51
750 - - - Włączony 36.0 9 ¢ 48
800 Włączony - - Włączony 36.0 9 ¢ 45
850 - Włączony - Włączony 35.7 9 ¢ 42
900 Włączony Włączony - Włączony 36.0 9 ¢ 40
950 - - Włączony Włączony 36.1 9 ¢ 38
1000 Włączony - Włączony Włączony 36.0 9 ¢ 36
1050 - Włączony Włączony Włączony 35.7 9 ¢ 34
1100 Włączony Włączony Włączony Włączony 36.3 9 ¢ 33

8. Włączony/wyłączony & Opis działania przyciemniania

A. Krótkie naciśnięcie przełącznika PUSH (krótki czas naciśnięcia 0,1 s-1 s), sterownik LED włączy się lub wyłączy.

B. Przyciemnianie: wciśnij i przytrzymaj przycisk PUSH (1s-8s), sterownik LED może osiągnąć przyciemnianie, oświetlenie lub przyciemnianie, zakres przyciemniania wynosi 1-100%.

C. Pamięć: przyciemnianie PUSH ma funkcję przyciemniania pamięci.

D. Synchronizacja przyciemniania: zasilanie podłączone do tego samego przełącznika PUSH może być synchronizowane przez naciśnięcie i przytrzymanie przełącznika PUSH przez dłużej niż 15 s

E. Tryb tłumienia DALI: podłącz zasilacz do systemu DALI, który może być tłumiony przez hosta DALI. Zakres tłumienia wynosi 0-100%.

9. sprawy wymagająceAWymagania

1) Przed włączeniem zasilania wejściowego struna LED musi być podłączona do obciążenia, w przeciwnym razie może zostać uszkodzona.

2) Po wyłączeniu wejścia napędu LED na wyjściu występuje napięcie pozostałe, które może być utrzymywane przez około 3 minuty.
