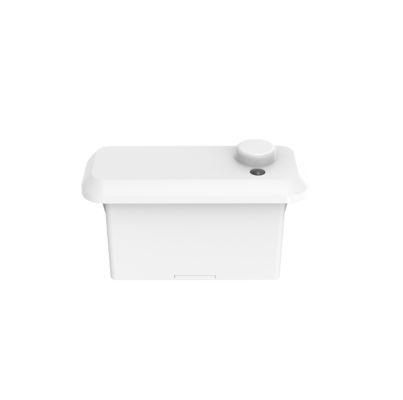

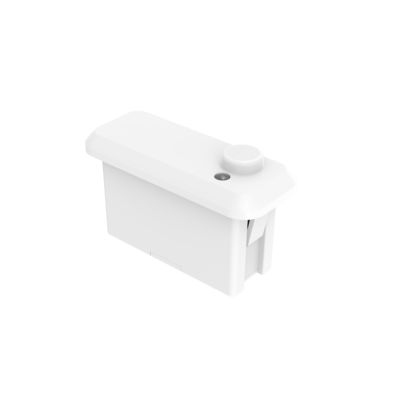

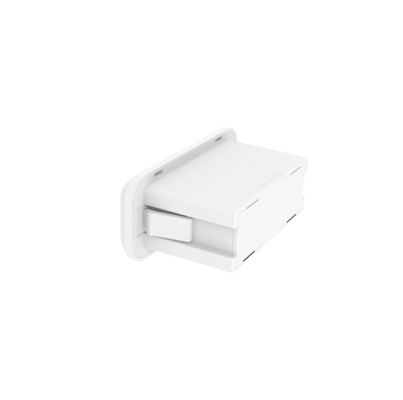

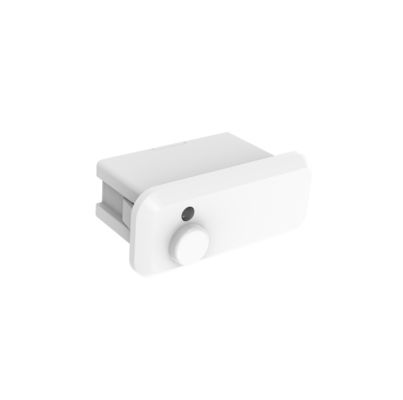

2.4G RF Wireless Network Sensor mikrofalowy do paneli i światła liniowego z funkcją zbierania światła dziennego

  • 2.4G RF Wireless Network Microwave Sensor For Panel And Linear Light With Daylight Harvesting Function
  • 2.4G RF Wireless Network Microwave Sensor For Panel And Linear Light With Daylight Harvesting Function
  • 2.4G RF Wireless Network Microwave Sensor For Panel And Linear Light With Daylight Harvesting Function
  • 2.4G RF Wireless Network Microwave Sensor For Panel And Linear Light With Daylight Harvesting Function
Place of Origin Shenzhen, China
Nazwa handlowa Merrytek
Orzecznictwo CE
Model Number MC182D 99 B/ MC182D 99 1 B
Minimum Order Quantity 100PCS
Cena Negocjowalne
Packaging Details Clapboard + Carton (K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Operating Voltage 12±1VDC Operating current 90±5mA
Output signal 0-10VDC dimming signal/ PWM dimming signal Mounting Height 3m (4m Max )
Operating Temperature -35℃-60℃ Certificate CE
Lifetime 5 years warranty @Ta
Zostaw wiadomość
opis produktu

[Cechy produktu]



  • Wbudowany czujnik obecności, standardowy interfejs zhaga20
  • Wykorzystuje opatentowaną technologię anteny mikrofalowej 24 GHz, obsługuje maks. wysokość instalacji 4 m
  • Z niemiecką technologią RF, 5 lat gwarancji na produkt
  • Funkcja czujnika ruchu, drobnego ruchu i światła dziennego
  • Zastosowanie w toaletach, salonach, kuchniach i innych środowiskach, gdzie wymagane jest wykrywanie ruchu i drobnego ruchu
  • Grupowanie w sieć bezprzewodową 2.4G, bez konieczności parowania ani bramki.
  • Wyjście 0-10V ściemnianie lub PWM ściemnianie, funkcja 2-stopniowego/3-stopniowego ściemniania.
  • Wszystkie parametry czujnika można ustawić za pomocą pilota.



[Parametry]



Wejście
Napięcie znamionowe 12±1VDC
Prąd roboczy 90±5mA
Napięcie tętnień <100mVp-p
Wyjście
Sygnał wyjściowy MC182D 99 B1 MC182D 99 1 B1
Sygnał ściemniania 0-10VDC Sygnał ściemniania PWM
CzujnikParametry
Częstotliwość robocza 24GHz~24.25GHz, pasmo ISM
Moc nadawcza 6dBm Max.
Obszar detekcji 100% /75%/50%/25%(MH17)；100% / 50%/25%(MH15)
Czas podtrzymania

30s/1min/3min/5min/10min/20min/30min(MH17)；

30s/1min/3min(MH15)
Okres czuwania

0s/10s/1min/3min/5min/10min/30min/+∞(MH17);

5min/10min/ +∞(MH15)
Poziom ściemniania w trybie czuwania 10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH15)
Czujnik światła dziennego Próg światła dziennego

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(Wyłączone)(MH17)

15Lux/50Lux/(Wyłączone)(MH15)(Stan rozpraszania światła otoczenia)
Zbieranie światła dziennego

100L/200L/300L/400L/500L/600L/Wyłączone

(MH17 naciśnij “P” aby przejść do trybu zbierania światła dziennego)
Poziom ściemniania w trybie czuwania 10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH15)
Zasięg detekcji (promień)

Montaż sufitowy 3m wysokości

Ruch i drobny ruch: r≥2.5m

Warunki testu: 100% czułości, 60㎡wewnętrzna otwarta przestrzeń
Wysokość instalacji 3m (4m Max)
Parametry bezprzewodowe
Częstotliwość robocza 2.400-2.483GHz
Moc nadawcza 6dBm
Grupa Jedna grupa maks. 32 węzły
Odległość transmisji 15m MAX (odległość transmisji punkt-punkt w otwartej przestrzeni)
Środowisko
Temperatura pracy (Ta) -35℃-60℃
Temperatura przechowywania -40℃~+80℃ wilgotność: ≤85% (bez kondensacji)
CertyfikacjaStandardy
Certyfikacja CE
Wymagania środowiskowe Zgodność z RoHS 2.0, wymagania Reach
Stopień ochrony IP IP20
Klasa ochrony Klasa II
Innes
Okablowanie 3-pinowe złącze PH2.0
Wymagania dotyczące instalacji Zewnętrzna instalacja zhaga book20
Wymagania dotyczące opakowania Płyta + karton (K=A)
Waga netto ±3g
Żywotność 5 lat gwarancji @Ta



[Opis funkcji]



RFunkcja ON-OFF

 Okres czuwania ustawiony na “0s”
R2-stopniowe ściemnianie Okres czuwania ustawiony na “+∞”, Czujnik światła dziennego ustawiony na “Wysoki”
R3-stopniowe ściemnianie Okres czuwania ustawiony na “5min/10min”
RZbieranie światła dziennego Okres czuwania ustawiony na “+∞”, Czujnik światła dziennego ustawiony na “NISKI/ŚREDNI”
Priorytet światła dziennego N/A
RGrupowanie Zdalna grupa “1-8” i ustaw sygnał Rx dla czujnika



[Schemat]

  • Wymiary (jednostka: mm)

2.4G RF Wireless Network Sensor mikrofalowy do paneli i światła liniowego z funkcją zbierania światła dziennego 02.4G RF Wireless Network Sensor mikrofalowy do paneli i światła liniowego z funkcją zbierania światła dziennego 1

  • Funkcja

2.4G RF Wireless Network Sensor mikrofalowy do paneli i światła liniowego z funkcją zbierania światła dziennego 2

  • Okablowanie

2.4G RF Wireless Network Sensor mikrofalowy do paneli i światła liniowego z funkcją zbierania światła dziennego 3

  • Instrukcja instalacji

2.4G RF Wireless Network Sensor mikrofalowy do paneli i światła liniowego z funkcją zbierania światła dziennego 42.4G RF Wireless Network Sensor mikrofalowy do paneli i światła liniowego z funkcją zbierania światła dziennego 5



[Zasięg detekcji]

2.4G RF Wireless Network Sensor mikrofalowy do paneli i światła liniowego z funkcją zbierania światła dziennego 6

2.4G RF Wireless Network Sensor mikrofalowy do paneli i światła liniowego z funkcją zbierania światła dziennego 7

Ruch sygnał          Drobny sygnał ruchu

Obecność człowieka: wykrywa obecność ciała ludzkiego w obszarze detekcji w celu przeprowadzenia dużych sygnałów ruchu (chodzenie) aby uruchomić indukcję i wyprowadzić wysoki poziom (np. sterowanie włączaniem i wyłączaniem świateł), a następnie wykryć drobne sygnały ruchu (pochylanie ciała do przodu, do tyłu, machanie kończynami, potrząsanie głową, pisanie na klawiaturze, granie na telefonach komórkowych i inne drobne ruchy.) as także wykrywanie oznak życia oddechowego człowieka spowodowanych przez jamę brzuszną, rozszerzanie klatki piersiowej itd aby utrzymać wysoki poziom wyjściowy (takies sterowanie światłamis zawsze włączone)



Brak obecności człowieka: brak sygnału wykrytego w obszarze detekcji i wyjście niskiego poziomu (sterowanie wyłączeniem lampy)



[Pilot]MH15



2.4G RF Wireless Network Sensor mikrofalowy do paneli i światła liniowego z funkcją zbierania światła dziennego 8

MH17



2.4G RF Wireless Network Sensor mikrofalowy do paneli i światła liniowego z funkcją zbierania światła dziennego 9

2.4G RF Wireless Network Sensor mikrofalowy do paneli i światła liniowego z funkcją zbierania światła dziennego 10



[Inicjalizacja]



Po włączeniu zasilania czujnik automatycznie włącza światło z jasnością 100% i przeprowadza autotest przez 45s-60s. Podczas inicjalizacji czujnik nie jest w stanie wykryć ruchu. Wchodzi w tryb wykrywania po inicjalizacji, podczas którego lampa utrzymuje jasność 100%.



[Ustawienia domyślne]

Czułość: 100%, Czas podtrzymania: 5s, Czujnik światła dziennego: Wyłączony, Okres czuwania: 0s, Poziom ściemniania w trybie czuwania: 20%



[Informacja o zastosowaniu]

l Czujnik powinien być instalowany przez profesjonalnego elektryka. Przed instalacją, okablowaniem i zmianą konfiguracji należy wyłączyć zasilanie.

l Produkt ma dobrą zdolność penetracji tworzyw sztucznych, drewna itp., ale antena modułu mikrofalowego nie powinna mieć metalowych akcesoriów ani metalowych obudów, szklanych obudów itp. bezpośrednio z przodu lub w pobliżu, w przeciwnym razie wpłynie to na transmisję i odbiór anteny.

l Odległość wykrywania będzie zależeć od wysokości instalacji, wielkości wykrywanego obiektu, prędkości ruchu, wpływu środowiska instalacji, a odległość wykrywania w różnych kierunkach będzie miała pewien stopień zmienności.

l Próg światła dziennego jest w słonecznym otoczeniu, bez cieni i warunkach rozproszonego odbicia światła otoczenia. W różnych okresach, klimatach i środowiskach, wartość światła dziennego wykryta przez czujnik światła może być inna.

l Zaleca się, aby odległość instalacji produktu wynosiła więcej niż 1,5 m; odległość instalacji między produktem a routerem powinna wynosić więcej niż 1,5 m, aby nie powodować zakłóceń w normalnej pracy czujnika mikrofalowego.

l Płaszczyzna montażowa produktu (np. podłoże aluminiowe, płytka PCB) musi mieć pewną różnicę wysokości w stosunku do płaszczyzny anteny modułu mikrofalowego, a płaszczyzna anteny modułu mikrofalowego powinna być wyższa niż pobliska płaszczyzna o więcej niż 5 mm, aby uzyskać najlepszy efekt wykrywania.

l Należy stosować regulowany zasilacz prądu stałego ze stabilnym napięciem wyjściowym, niskim prądem i współczynnikiem tętnień tętnienia zasilania powinny być mniejsze niż 50 mV, a minimalny prąd obciążenia zasilania powinien być większy niż 120 mA, zaleca się również ustawienie kondensatora elektrolitycznego o pojemności nie mniejszej niż 100uF na zacisku wejściowym zasilania VCC.

l Instalacja produktu w miarę możliwości z dala od dużych urządzeń metalowych, rurociągów, otworów wentylacyjnych klimatyzacji, otworów wydechowych, maszyn do dymu i innych scen, aby uniknąć wibracji sprzętu wpływających na efekt wykrywania.

l Moduł mikrofalowy powinien unikać bliskości zasilacza prądu przemiennego, z dala od mostka prostowniczego zasilacza, transformatora, tranzystorów przełączających i innych urządzeń dużej mocy, aby uniknąć zakłóceń sygnałów wysokiej częstotliwości w normalnej pracy modułu mikrofalowego.

l Projekt produktu: powierzchnia anteny modułu mikrofalowego i jej pobliskie obwody powinny unikać przepływu dużych prądów, unikanie transformatorów lub elementów wysokiej częstotliwości w pobliżu, odległość powinna być większa niż 10 mm w miarę możliwości.

l Podczas okablowania strona anteny i strona komponentów z tyłu produktu nie powinny być zakryte przewodami ani mieć dużych prądów, aby nie wpływać na normalne działanie czujnika.

l Przód produktu i jego otoczenie nie mogą być wyposażone w metalowe akcesoria lub szklane bloki, aby nie wpływać na normalne działanie czujnika, a grubość tworzywa sztucznego w miarę możliwości powinna być mniejsza niż 1 mm, zbyt grube wpłynie na wykrywanie modułów mikrofalowych i kierunkowość; płaszczyzna anteny mikrofalowej i odległość od obudowy powinna być większa niż 3,2 mm

l Powierzchnia anteny produktu i płaszczyzna metalowa (podłoże aluminiowe, żelazna obudowa) muszą mieć pewną różnicę wysokości, zalecana odległość wynosi ponad 0,5 mm.

Gdy konstrukcja produktu, tryb zasilania/obwód, osłona przednia anteny czujnika itp. ulegną zmianie, proszę powiadomić producenta czujnika w celu potwierdzenia, aby nie spowodować nieprawidłowej pracy produktu. W przeciwnym razie, producent nie ponosi żadnej odpowiedzialności za nieprawidłowości.
