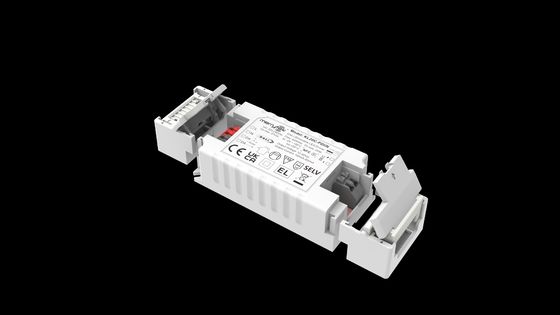

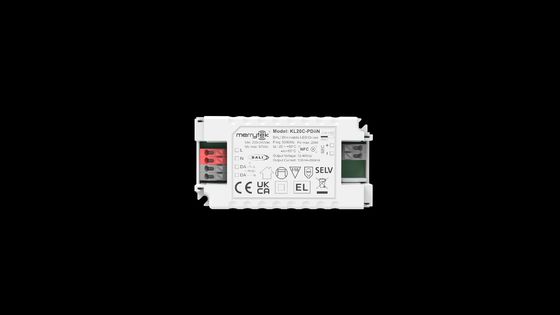

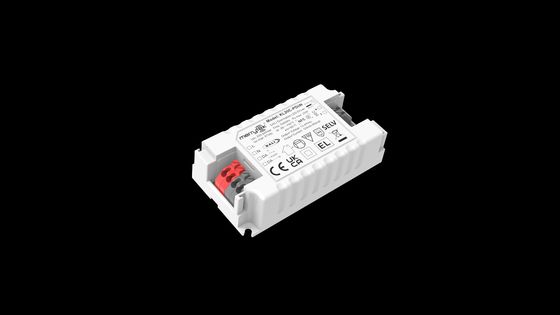

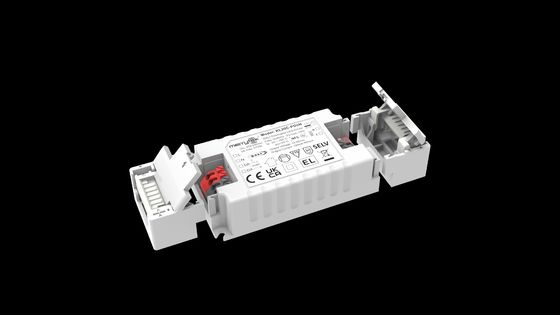

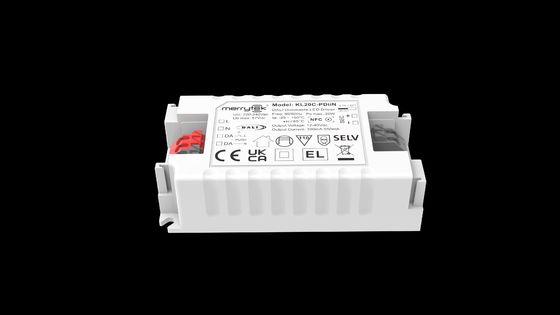

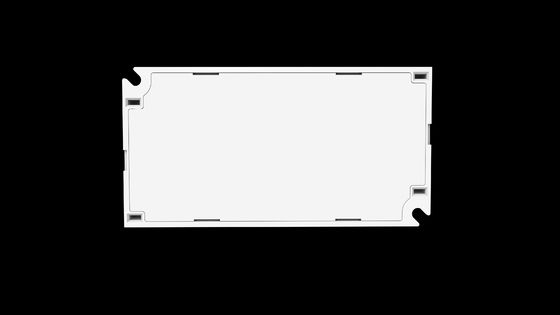

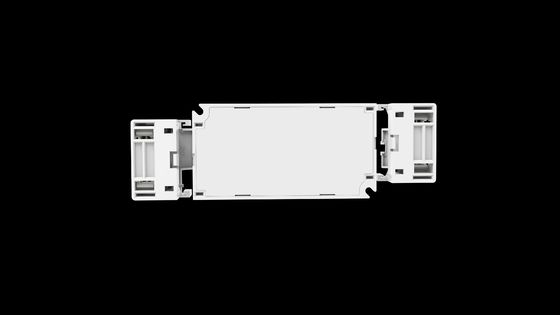

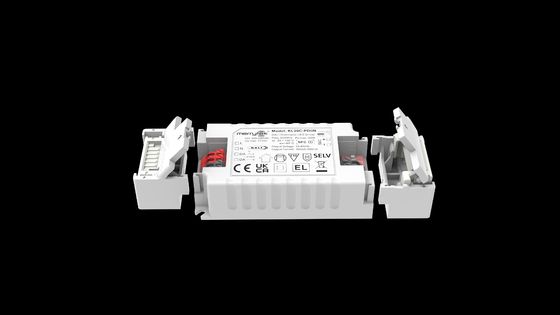

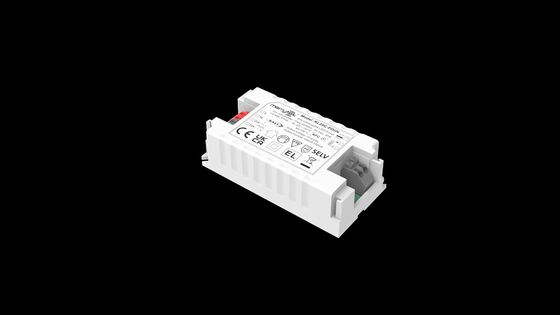

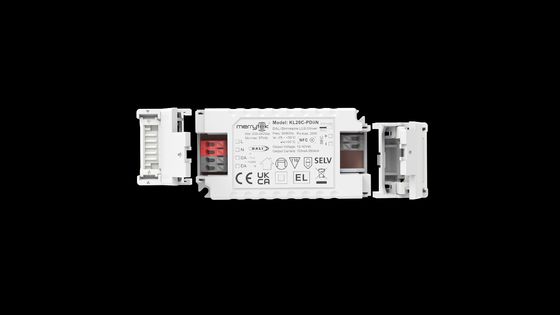

20W DALI2 DT6 500mA LED sterownik prądu stałego, programowalny NFC z 5-letnim okresem gwarancji

  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
Miejsce pochodzenia Shenzhen, Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE
Numer modelu KL20C-PDIIN
Minimalne zamówienie 100 sztuk
Cena Negocjowalne
Szczegóły pakowania białe pudełko + instrukcja Zewnętrzny karton z klapą (K=A)
Czas dostawy <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, próbka i
Zasady płatności T/T
Możliwość Supply 20 000 sztuk miesięcznie

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Napięcie robocze 220–240 V prądu przemiennego 50 Hz /60 Hz Współczynnik mocy ≥0,93 @230VAC （pełne obciążenie）
Władza w stanie gotowości ≤0,5 W（@230Vac） wydajność 86% maks. @230VAC (pełne obciążenie)
Tryb działania Dali2 Dimming & Push Dimming Wymiar instalacyjny 116*40,5*22 mm
Gwarancja 5 lat Stały prąd wyjściowy 100-550MA
Zostaw wiadomość
opis produktu

20W DALI2 DT6 500mA stały prądowy sterownik LED programowalny NFC z 5-letnią gwarancją





     [Funkcja produktu1) Sterownik LED musi być podłączony do obciążenia przed włączeniem zasilania wejściowego; w przeciwnym razie sterownik LED może ulec uszkodzeniu.

  • Bez migotania w całym zakresie ściemniania
  • Pobór mocy w trybie czuwania poniżej 0,5W
  • Pierwotne ściemnianie za pomocą przycisku
  • Technologia NFC do programowania bezprzewodowego
  • Wbudowany interfejs DALI DT6
  • Centralnie zasilane awaryjne działanie DC DT19
  • Kompensacja CLO
  • Ochrona: zwarcie / przegrzanie / przepięcie
  • Zmniejszenie prądu dla wysokiej temperatury otoczenia
  • Ściemnianie Push z funkcją pamięci
  • 5-letnia gwarancja

[Parametry1) Sterownik LED musi być podłączony do obciążenia przed włączeniem zasilania wejściowego; w przeciwnym razie sterownik LED może ulec uszkodzeniu.

  Seria Micro KL10C-PDiiN Prąd (mA) KL35C-PDiiN
Wejście Napięcie robocze 198-264Vac 50Hz/60Hz
Znamionowe napięcie wejściowe 220-240Vac 50Hz/60Hz
Zakres napięcia wejściowego DC 200-240Vdc
Prąd wejściowy 0,06A Max. 0,11A Max. 0,19A Max.
Prąd rozruchowy wejściowy <15A (połowa szerokości impulsu prądu 100μs) @230Vac
Współczynnik mocy (@230V100% obciążenia) ≥ 0.9C ≥ 0.93 ≥ 0.95
Całkowite zniekształcenia harmoniczne Typowe: 15% (@230Vac, 100% obciążenia)
Pobór mocy w trybie czuwania ≤0,5W (@230Vac po wyłączeniu PUSH lub DALI)
Sprawność (@230Vac, 100% obciążenia) 81% 86% 87%
Metoda okablowania 0,75mm2 0,75-1,5mm2

Automatyczny wyłącznik obwodu



 KL10C-PDiiN (Oblicz prąd w przewodzie)
typ B10 B13 B16 B20 B25 /
Numer 550 50 65 85 4.0 /
typ C10 C13 C16 C20 C25 C32
Numer 70 90 110 140 170 220
KL20C-PDiiN (Oblicz prąd w przewodzie)
typ B10 B13 B16 B20 B25 /
Numer 25 35 45 55 65 /
typ C10 C13 C16 C20 C25 C32
Numer 60 70 80 110 130 160
KL35C-PDiiN (Oblicz prąd w przewodzie)
typ B10 B13 B16 B20 B25 /
Numer 25 30 550 50 60 /
typ C10 C13 C16 C20 C25 C32
Numer 550 55 60 80 105 130
Wyjście Tryb pracy Stały prąd
Rodzaj obciążenia LED
Wymagania dotyczące tętnień (Migotanie lub bez migotania) Wartość migotania: mniej niż 5% dla całego zakresu ściemniania
Czas uruchamiania <1s (@230Vac)
Napięcie wyjściowe bez obciążenia 50V DC Max. 55V DC Max. 55V DC Max.
Zakres napięcia wyjściowego obciążenia 3-40V DC 12-40V DC 12-40V DC
Moc wyjściowa przy pełnym obciążeniu 10W 20W 35W
Prąd wyjściowy obciążenia 150-350mA 100-550mA 500-1050mA
Precyzja stałego prądu/napięcia Precyzja stałego prądu ±5%
Metoda okablowania 0,5mm2 Zacisk wciskany, przekrój przewodu: 0,75-1,5mm2
Metoda sterowania Pierwotne ściemnianie PUSH Pierwotne ściemnianie PUSH (Maks. długość przewodu: 20M)
Zakres ściemniania Pierwotne ściemnianie PUSH & DALI: 0%-100%
Ściemnianie DALI Ściemnianie DALI (Maks. długość przewodu: 300M)
WyjątekOchronaWymagania Przegrzanie wyjścia
ochrona		 Tak, bez funkcji samonaprawy (Można zapytać)
Zabezpieczenie przed zwarciem na wyjściu Tak, bez funkcji samonaprawy (Można zapytać)

Praca

Środowisko

 Temperatura otoczenia/wilgotność -25℃~50℃ Wilgotność: 85% (bez kondensacji)
Temperatura przechowywania/wilgotność -40℃~80℃, Wilgotność: 10%–95%
Maks. temperatura obudowy (Tc) 85℃

Bezpieczeństwo

& EMC

 Standard EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
Standard protokołu DALI IEC62386-102, IEC62386-207 DT6 251 252 253
Standard bezpieczeństwa EN61347-1 EN61347-2-13
Certyfikacja CE
Napięcie wytrzymywane 3750Vac, 5mA, 60s (Wejście „L N” - Wyjście „SEC”)
Inne Stopień ochrony IP20
Rodzaj ochrony Klasa II
Typ instalacji Instalacja niezależna i wbudowana
Z zaciskiem / 116*40,5*22mm 136*42,5*24mm
Bez zacisku 64,5*40*23mm 78*40,5*22mm 96*42,5*24mm
Funkcja pamięci wyłączenia Tak, pamięć wyłączenia PUSH
Synchronizacja ściemniania PUSH Maks. 15 jednostek
Wymagania dotyczące pakowania Worek PE+Instrukcja+płyta+karton zewnętrzny (K=A)
Waga (Z zaciskiem) / 86,9±5g 115,1±5g
Waga (Bez zacisku) 54±5g 100,5±5g 132,7±5g
Żywotność 5 lat @Ta pełne obciążenie
Uwaga: Wszystkie parametry są testowane przy napięciu wejściowym 230VAC i temperaturze otoczenia 25 °C, chyba że określono inaczej.

[Wymiar1) Sterownik LED musi być podłączony do obciążenia przed włączeniem zasilania wejściowego; w przeciwnym razie sterownik LED może ulec uszkodzeniu.



                          20W DALI2 DT6 500mA LED sterownik prądu stałego, programowalny NFC z 5-letnim okresem gwarancji 0

[Schemat okablowania1) Sterownik LED musi być podłączony do obciążenia przed włączeniem zasilania wejściowego; w przeciwnym razie sterownik LED może ulec uszkodzeniu.



 20W DALI2 DT6 500mA LED sterownik prądu stałego, programowalny NFC z 5-letnim okresem gwarancji 120W DALI2 DT6 500mA LED sterownik prądu stałego, programowalny NFC z 5-letnim okresem gwarancji 2



                            Rys. A DALI Ściem[Krzywa obniżania mocy i ściemniania                                                                    Rys.B Ściemnianie Push[Krzywa obniżania mocy i ściemniania



]1) Sterownik LED musi być podłączony do obciążenia przed włączeniem zasilania wejściowego; w przeciwnym razie sterownik LED może ulec uszkodzeniu.

20W DALI2 DT6 500mA LED sterownik prądu stałego, programowalny NFC z 5-letnim okresem gwarancji 320W DALI2 DT6 500mA LED sterownik prądu stałego, programowalny NFC z 5-letnim okresem gwarancji 4



]1) Sterownik LED musi być podłączony do obciążenia przed włączeniem zasilania wejściowego; w przeciwnym razie sterownik LED może ulec uszkodzeniu.

Prąd (mA)
Pomax(W) Uout(V) 100
4.0 12~ 36 550
6.0 12~ 36 550
8.0 12~ 36 550
10.0 12~ 36 550
12.0 12~ 36 550
14.0 12~ 36 550
16.0 12~ 36 550
18.0 12~ 36 550
20.0 12~ 36 550
19.8 12~ 36 Typowe zestawy danych prądowych służą jako odniesienie przy wyborze modeli opraw LED. Więcej poziomów prądu można ustawić za pomocą NFC za pomocą mobilnej aplikacji regulowanej w krokach co 1 mA.



Zeskanuj kod, aby pobrać Merrytek NFC

20W DALI2 DT6 500mA LED sterownik prądu stałego, programowalny NFC z 5-letnim okresem gwarancji 5

[



WŁ./WYŁ. i opis działania ściemniania]1) Sterownik LED musi być podłączony do obciążenia przed włączeniem zasilania wejściowego; w przeciwnym razie sterownik LED może ulec uszkodzeniu.

B. Ściemnianie: Naciśnij i przytrzymaj przełącznik PUSH (1s-8s). Sterownik LED może osiągnąć ściemnianie, rozjaśnianie lub oba, z zakresem ściemniania 1-100%.

C. Pamięć: Ściemnianie PUSH ma funkcję pamięci ściemniania.

D. Synchronizacja ściemniania: Zasilanie podłączone do tego samego przełącznika PUSH można zsynchronizować, naciskając i przytrzymując przełącznik PUSH przez ponad 15 sekund

E. Tryb ściemniania DALI: Podłącz zasilanie do systemu DALI i można je ściemniać za pomocą hosta DALI. Zakres ściemniania wynosi 0-100%.

[ Sprawy wymagające



U wagi]1) Sterownik LED musi być podłączony do obciążenia przed włączeniem zasilania wejściowego; w przeciwnym razie sterownik LED może ulec uszkodzeniu.

2) Po wyłączeniu zasilania wejściowego sterownika LED na wyjściu pozostanie napięcie resztkowe, które może utrzymywać się przez około 3 minuty.

3) Przed ustawieniem parametrów za pomocą NFC upewnij się, że sterownik jest wyłączony.
