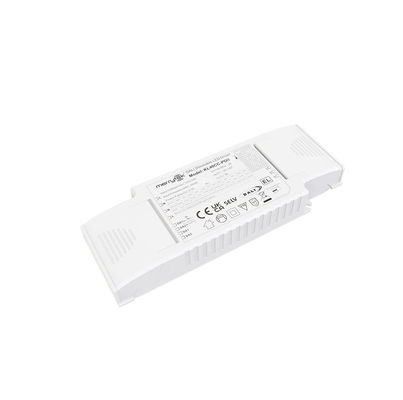

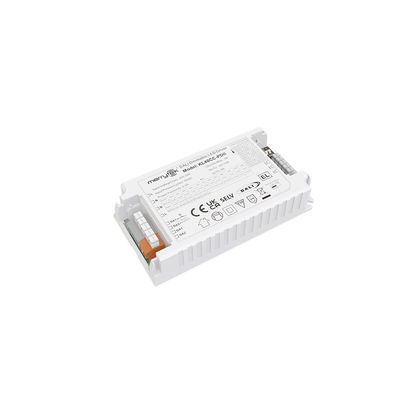

40W DALI2 DT8 tłumiony sterownik LED stały prąd od 500mA do 1050mA podczas przełączników DIP

  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
Miejsce pochodzenia Shenzhen, Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE
Numer modelu KL40CC-PDII
Minimalne zamówienie 100 sztuk
Cena Negocjowalne
Szczegóły pakowania białe pudełko + instrukcja Zewnętrzny karton z klapą (K=A)
Czas dostawy <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, próbka i
Zasady płatności T/T
Możliwość Supply 20 000 sztuk miesięcznie

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Napięcie robocze 220–240 V prądu przemiennego 50 Hz /60 Hz Współczynnik mocy ≥0,95 @230VAC （Pełne obciążenie）
Władza w stanie gotowości ≤0,5 W（@230Vac） wydajność 86% maks. @230VAC (pełne obciążenie)
Tryb działania Dali DT8, operacja awaryjna DT19 Wymiar instalacyjny 180*67*24 mm
Materiały mieszkaniowe Plastikowe Życie 50000h @Ta pełne obciążenie
Zostaw wiadomość
opis produktu

40W DALI2 DT8 tłumiony sterownik LED stały prąd od 500mA do 1050mA podczas przełączników DIP





[Wyznaczenie produktu]

  • Bez migotania dla całego zakresu zaciemniania
  • Moc w stanie gotowości poniżej 0,5 W
  • Główne przyciemnianie przyciskiem
  • Wbudowany interfejs DALI DT8
  • Centralnie zasilane działanie awaryjne prądu stałego DT19
  • Ochrona: zwarcie / nadtemperatura / nad napięciem
  • Zmniejszanie prądu w przypadku wysokiej temperatury otoczenia
  • Wciśnij przyciemnienie z funkcją pamięci
  • 5-letnia gwarancja



  • Parametry
Wpływ Napięcie robocze 198-264VAC 50Hz /60Hz
Narysowane napięcie wejściowe 220-240VAC 50Hz /60Hz
Zakres napięcia wejściowego prądu stałego 200-240VDC
Prąd wejściowy 0.21A Max.
Prąd wejściowy < 15A (połowa szerokości impulsu prądu 100US) @230VAC
Wskaźnik mocy ≥ 0,95 @ 230VAC (pełne obciążenie)
Całkowite zniekształcenie harmonijne Typowe: 13% (@230Vac, 100% obciążenia)
Władza w stanie gotowości ≤ 0,5 W ((@230Vac)
Efektywność 86% maks. @230VAC (pełne obciążenie)
Metoda okablowania Pociskowy końcowy, przekrój przewodowy: 0,75- 1,5 mm2
Ilość wprowadzana i wyprowadzana 22PCS ((@230Vac)

Automatyczny wyłącznik

(Wskaź prąd w druku)

 rodzaj B10 B13 B16 B20 B25 /
Liczba 20 25 30 45 50 /
rodzaj C10 C13 C16 C20 C25 C32
Liczba 35 48 55 70 90 110
Produkcja Tryb działania Prąd stały
Rodzaj ładunku LED
Wymóg w zakresie fal (błyskujący lub niebłyskujący) Wartość migotania: mniej niż 2% dla całego zakresu zaciemniania
Czas uruchomienia < 0,7s (@230Vac) < 0,5 s (@ DC Input)
napięcie wyjściowe bez obciążenia 68VDC maks.
Zakres napięcia wyjściowego obciążenia 12-50VDC
Moc wyjściowa pełnego obciążenia 40W maks.
Prąd wyjściowy obciążenia 500~1050mA: Szczegóły
Produkcja Stały prąd/napięcie Dokładność Dokładność prądu stałego ± 5%
Metoda okablowania Pociskowy końcowy, przekrój przewodowy: 0,75- 1,5 mm2
Metoda kontroli Główne przyciemnienie PUSH Pierwotne przyciemnianie PUSH (max..długość przewodów: 20 M)
1-10V przyciemnianie Nie
Zakres zaciemnienia Główne przyciemnienie PUSH i DALI: 0%-100%
Potencjometr Nie
DALI Dimming Zmrażanie DALI (maksymalna długość przewodu: 300 M)
WyjątekProtacjaRzestawienia Wydajność nad temperaturą
ochrona		 Tak, bez funkcji samoodzyskiwania (może być zapytane)
Ochrona przed zwarciem wyjściowym Tak, bez funkcji samoodzyskiwania (może być zapytane)

Działanie

Środowisko

 Temperatura/wilgotność pracy -25°C~50°C wilgotność: 85% (nie kondensująca)
Temperatura/wilgotność przechowywania -40°C~80°C, wilgotność: 10%~95%
Maksymalna temperatura przypadku ((Tc) 85°C

Bezpieczeństwo

& EMC

 Norma EMC Wymagania w zakresie bezpieczeństwa
Standard protokołu DALI IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19
Standardy bezpieczeństwa EN61347-1
Certyfikacja CE
Wytrzymać napięcie 3750Vac, 5mA, 60s (Wchodzenie ¥L N ¥- Wyjście ¥SEC ¥)
Pozostałe Stopień ochrony IP20
Rodzaj ochrony Klasa II
Instalacja wbudowana 120*64,8*24 mm
Niezależna instalacja 179.6*66.9*24 mm
Funkcja pamięci wyłączającej Tak, pamięć PUSH
Synchronizacja przyciemniania PUSH Maksymalnie 15 jednostek.
Wymóg opakowania białe pudełko + instrukcje kartonowe Karton zewnętrzny ((K=A)
Waga 150 g
Życie 5 lat @Ta pełne obciążenie
Uwaga: Wszystkie parametry są badane przy napięciu wejściowym 230 VAC i środowisku o temperaturze 25 °C, chyba że określono inaczej.
  • Wymiar (jednostka: mm)

40W DALI2 DT8 tłumiony sterownik LED stały prąd od 500mA do 1050mA podczas przełączników DIP 040W DALI2 DT8 tłumiony sterownik LED stały prąd od 500mA do 1050mA podczas przełączników DIP 1





  • Diagram okablowania

 40W DALI2 DT8 tłumiony sterownik LED stały prąd od 500mA do 1050mA podczas przełączników DIP 240W DALI2 DT8 tłumiony sterownik LED stały prąd od 500mA do 1050mA podczas przełączników DIP 3



Rys. ADALIBrzmi niecoMing                                                                                     Fig.BWciśnij DIM.Ming



  • Zaniżanie

40W DALI2 DT8 tłumiony sterownik LED stały prąd od 500mA do 1050mA podczas przełączników DIP 4



  • Krzywa przyciemnienia i zakres

 40W DALI2 DT8 tłumiony sterownik LED stały prąd od 500mA do 1050mA podczas przełączników DIP 540W DALI2 DT8 tłumiony sterownik LED stały prąd od 500mA do 1050mA podczas przełączników DIP 6



  • Aktualne ustawienie biegów:
Prąd (mA) DIP Pomax ((W) Uout ((V)
1 2 3 4
500 - - - - 25.0 12 ¢ 50
550 Włączony - - - 27.5 12 ¢ 50
600 - Włączony - - 30.0 12 ¢ 50
650 Włączony Włączony - - 32.5 12 ¢ 50
700 - - Włączony - 35.0 12 ¢ 50
750 Włączony - Włączony - 37.5 12 ¢ 50
800 - Włączony Włączony - 40.0 12 ¢ 50
850 - Włączony Włączony - 40.0 12 ¢ 47
900 - - Włączony Włączony 39.6 12 ¢ 44
950 Włączony - Włączony Włączony 39.9 12 ¢ 42
1000 - Włączony Włączony Włączony 40.0 12 ¢ 40
1050 Włączony Włączony Włączony Włączony 39.9 12 ¢ 38
  • Włączony/wyłączony i opis działania przyciemniania

A. Krótkoterminowe naciśnięcie przełącznika PUSH (krótkoterminowy czas naciśnięcia 0.1S-1S), sterownik LED zostanie włączony lub wyłączony.

B. Przyciemnianie: naciśnij i przytrzymaj przełącznik PUSH (1S-8S), sterownik LED może osiągnąć przyciemnianie, oświetlenie lub przyciemnianie, zakres przyciemniania wynosi 2-100%.

C. Pamięć: przyciemnianie PUSH ma funkcję przyciemniania pamięci.

D. Synchronizacja przyciemniania: zasilanie podłączone do tego samego przełącznika PUSH może być synchronizowane przez naciśnięcie i przytrzymanie przełącznika PUSH przez dłużej niż 15 sekund

E. Tryb tłumienia DALI: podłącz zasilacz do systemu DALI, który może być tłumiony przez hosta DALI. Zakres tłumienia wynosi 0-100%.



  • AWymaganias

1) Przed włączeniem mocy wejściowej kierowca musi być podłączony do urządzeń, w przeciwnym razie urządzenia mogą ulec uszkodzeniu.
