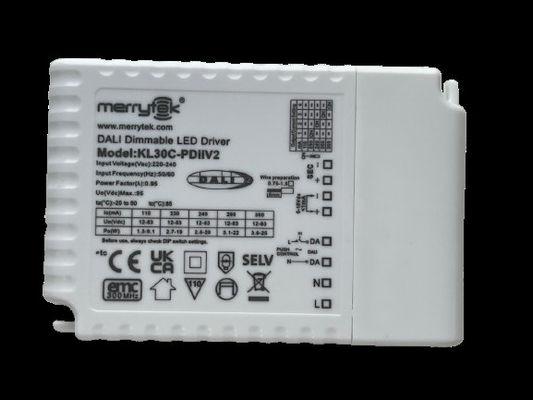

12-83Vdc wysokonapięciowy sterownik LED o wyjściu prądu stałego 30 Watt DALI dimmable LED driver dla paneli LED

  • 12-83Vdc High Voltage LED Driver Constant Current Output 30 Watt DALI Dimmable LED Driver For LED Panel
Miejsce pochodzenia Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE
Numer modelu KL30C-PDIIV2
Minimalne zamówienie 100
Cena Negocjowalne
Szczegóły pakowania Białe pudełko + karton, 50szt/CTN
Czas dostawy 1, Próbka i małe zamówienie: W ciągu 5 dni roboczych od otrzymania płatności. 2, Zamówienie masowe:
Zasady płatności T/T lub Paypal
Możliwość Supply 10 000 sztuk miesięcznie

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Znamionowe napięcie wejściowe 220–240 V prądu przemiennego 50 Hz /60 Hz Zakres napięcia wejściowego DC 200-240 V prądu stałego
Tryb działania Prąd stały Metoda kontroli Dali DT6 i Pushdim oraz 1 10 V Divowable LED Sterownik
Współczynnik mocy ≥0,95 wydajność 86%
Aktualność 110/230/240/260/300mA Wymiar 103x67x22 mm
Ocena IP IP20 Gwarancja 5 lat
Podkreślić

30 wattów ciągłego prądu sterownik LED

,

Panel LED DALI Słoneczny sterownik LED

,

12-83Vdc Wysokonapięciowy sterownik LED
Zostaw wiadomość
opis produktu

12-83Vdc wysokonapięciowy sterownik LED o wyjściu prądu stałego 30 Watt DALI dimmable LED driver dla paneli LED



1Opis.

- Bez migotania dla całego zakresu tłumienia

- Moc w stanie gotowości poniżej 0,5 W

-Primary dimming z przyciskiem

- wtórne przyciemnianie przy użyciu przyciemniacza 1-10V i potencjometru

- Wbudowany interfejs DALI DT6

-Wspiera 10V PWM dimming (3KHz-8KHz)

- Ochrona: zwarcie / nadtemperatura / nad napięciem

- Prąd obniżający w przypadku nadwyżki temperatury otoczenia

-pushDIM z funkcją pamięci

- 5 lat gwarancji



2.Parametry

Wpływ Napięcie robocze 198-264Vac 50Hz/60Hz
Narysowane napięcie wejściowe 220-240Vac 50Hz/60Hz
Zakres napięcia wejściowego prądu stałego 200-240Vdc
Prąd wejściowy 0.16A Max.
Prąd wejściowy < 8A (półprądowy puls dwutygodniowy 50μs) @230Vac
Współczynnik mocy ≥ 0,95 (@230Vac,100% obciążenia)
Całkowite zniekształcenie harmonijne Typowe: 13% (@230Vac, 100% obciążenia)
Pojemność w stanie gotowości ≤ 0,5 W (@230Vac przy wyłączeniu PUSH lub DALI)
Efektywność 86%Max (@230Vac,100% obciążenia)
Metoda okablowania Terminal nacisku, wIryprzekrój:0.75-1.5 mm2

Automatyczny wyłącznik

(Wskazać prąd w druku)

 rodzaj B10 B13 B16 B20 B25 /
Liczba 25 30 40 50 60 /
rodzaj C10 C13 C16 C20 C25 C32
Liczba 45 60 70 95 120 150
Produkcja Tryb działania Prąd stały
Rodzaj ładunku LED
Błyskotliwe / Bezbłyskotliwe Wartość migotania: mniej niż 2% dla całego zakresu przyciemniania
Czas uruchomienia <1s (@230Vac,)
napięcie wyjściowe bez obciążenia 95V DC Max.
Zakres napięcia wyjściowego obciążenia 12-83V prądu stałego
Moc wyjściowa pełnego obciążenia Maksymalnie 30 W
Prąd wyjściowy obciążenia 110~300mA: Szczegóły
Stały prąd/napięcie Dokładność Dokładność prądu stałego ± 5%
Metoda okablowania Terminal nacisku, wIryprzekrój poprzeczny: 0,75-1,5 mm2
Metoda kontroli Główne przyciemnienie PUSH Główne przyciemnianie PUSH (max.długość przewodu:20M)
1-10V ((0-10V) Przyciemnianie 1-10V przyciemnianie ((Prąd w porcie <1MA) bez funkcji wyłączenia
(maksymalna długość prowadzenia: 20 m)
Zakres zaciemnienia Główne przyciemnienie PUSH i DALI: 0%-100%
1-10V przyciemnianie: 2%-100%
Główne przyciemnianie PWM Wymagania w odniesieniu do urządzeń do pomiaru temperatury
Potencjometr Tak, 100kΩ
DALI Dimming Zmrażanie DALI (maks.długość przewodu: 300M)
WyjątekProtacjaRzestawienia Wydajność nad temperaturą
ochrona		 Tak, bez funkcji samoodzyskiwania (można zapytać)
Ochrona przed zwarciem Tak, bez funkcji samoodzyskiwania (można zapytać)

Działanie

Środowisko

 Temperatura/wilgotność pracy -25°C~50°C wilgotność: 85% (nie kondensująca)
Temperatura/wilgotność przechowywania -40°C~80°C, wilgotność: 10%~95%
Maksymalna temperatura przypadku ((Tc) 85°C

Bezpieczeństwo

& EMC

 Norma EMC Wymagania w zakresie bezpieczeństwa
Standard protokołu DALI IEC 62386-102, IEC 62386-207 DT6
Standardy bezpieczeństwa EN61347-1
Certyfikacja ENEC, SEMKO, CB, CE
Wytrzymać napięcie 3750Vac, 5mA, 60s (Wchodzenie ¥L N ¥- Wyjście ¥SEC ¥)
Pozostałe Stopień ochrony IP20
Rodzaj ochrony Klasa II
Rodzaj instalacji Niezależna instalacja
Wymiar instalacji 103*67*22 mm
Funkcja pamięci wyłączającej Tak, pamięć PUSH
Synchronizacja przyciemniania PUSH Maksymalnie 15 jednostek.
Wymóg opakowania Wskazówka + tektura + karton zewnętrzny ((K=A)
Waga 139 g
Życie 5 lat @Ta pełne obciążenie
Uwaga: Wszystkie parametry są badane przy napięciu wejściowym 230 Vac i środowisku 25 stopni, chyba że jest to określone.

3. Wymiar (jednostka: mm)

12-83Vdc wysokonapięciowy sterownik LED o wyjściu prądu stałego 30 Watt DALI dimmable LED driver dla paneli LED 012-83Vdc wysokonapięciowy sterownik LED o wyjściu prądu stałego 30 Watt DALI dimmable LED driver dla paneli LED 1

4. Diagram okablowania



Rys. ADALIBrzmi niecoMing

12-83Vdc wysokonapięciowy sterownik LED o wyjściu prądu stałego 30 Watt DALI dimmable LED driver dla paneli LED 2

Fig.BWciśnij DIM.Ming

12-83Vdc wysokonapięciowy sterownik LED o wyjściu prądu stałego 30 Watt DALI dimmable LED driver dla paneli LED 3

Fig.C1-10V SłabaMing

12-83Vdc wysokonapięciowy sterownik LED o wyjściu prądu stałego 30 Watt DALI dimmable LED driver dla paneli LED 4



5- Zaniżanie.

12-83Vdc wysokonapięciowy sterownik LED o wyjściu prądu stałego 30 Watt DALI dimmable LED driver dla paneli LED 5

6. Krzywa przyciemnienia

12-83Vdc wysokonapięciowy sterownik LED o wyjściu prądu stałego 30 Watt DALI dimmable LED driver dla paneli LED 6

7.Aktualne ustawienie biegów



Prąd ((mA) DIP Pomax ((W) Uout ((V)
1 2 3 4
110 mA - - - - 9.1 12 ¢ 83
230 mA Włączony - - - 19.1 12 ¢ 83
240 mA - Włączony - - 19.9 12 ¢ 83
260 mA - - Włączony - 21.6 12 ¢ 83
300 mA - - - Włączony 22.8 12 ¢ 83



8. Włączony/wyłączony & Opis działania przyciemniania

A. Krótko naciśnij przełącznik PUSH (krótko naciśnij 0,1S-1S), a sterownik LED włączy się lub wyłączy.

B. Przyciemnianie: nacisnąć i przytrzymać przycisk PUSH (1S-8S), sterownik LED może osiągnąć przyciemnianie, oświetlenie lub przyciemnianie, zakres przyciemniania wynosi 2-100%.

C. Pamięć: przyciemnianie PUSH ma funkcję przyciemniania pamięci.

D. Synchronizacja przyciemniania: zasilanie podłączone do tego samego przełącznika PUSH może być synchronizowane przez naciśnięcie i przytrzymanie przełącznika PUSH przez dłużej niż 15 sekund

E. Tryb tłumienia DALI: podłącz zasilacz do systemu DALI, a gospodarz DALI może go tłumić. Zakres tłumienia wynosi 0-100%.



9. sprawy wymagająceAWymagania

1) Przed włączeniem zasilania wejściowego struna LED musi być podłączona do obciążenia, w przeciwnym razie może zostać uszkodzona.

2) Po wyłączeniu wejścia napędu LED na wyjściu występuje napięcie pozostałe, które może być utrzymywane przez około 3 minuty.
