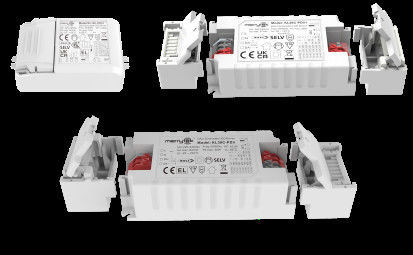

12W DALI DT6 i pushDIM przyświecający sterownik ciągłego prądu dla oświetlenia LED

  • 12W DALI DT6 And PushDIM Dimming Led Driver Constant Current For LED Downlight
Miejsce pochodzenia Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE
Numer modelu KL12C-PDii1
Minimalne zamówienie 100
Cena Negocjowalne
Szczegóły pakowania Karton, 100szt/CTN
Czas dostawy 1, Próbka i małe zamówienie: W ciągu 5 dni roboczych od otrzymania płatności. 2, Zamówienie masowe:
Zasady płatności T/T lub Paypal
Możliwość Supply 10 000 sztuk miesięcznie

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Znamionowe napięcie wejściowe 220–240 V prądu przemiennego 50 Hz /60 Hz Zakres napięcia wejściowego DC 200-240 V prądu stałego
Tryb działania Prąd stały Metoda kontroli DALI DT6 i pushDIM
Współczynnik mocy ≥0,9 wydajność 83%
Aktualność 150/200/250/300/350/400/450/500 Wymiar Dł. 88 mm * szer. 52 mm * wys. 25 mm
Ocena IP IP20 Gwarancja 5 lat
Podkreślić

ciągły prąd przyciemniający sterownik LED

,

12W DALI DT6 dimming led driver

,

Oświetlenie podświetlone LED
Zostaw wiadomość
opis produktu

12W DALI DT6 i pushDIM przyświecający sterownik ciągłego prądu dla oświetlenia LED

1Opis.

-Centralnie zasilane działanie awaryjne prądu stałego DT19

- Bez migotania dla całego zakresu tłumienia

- Moc w stanie gotowości poniżej 0,5 W

-Primary dimming z przyciskiem

- Wbudowany interfejs DALI DT6

- Ochrona: zwarcie / nadtemperatura / nad napięciem

- Prąd obniżający w przypadku nadwyżki temperatury otoczenia

-pushDIM z funkcją pamięci

- 5 lat gwarancji

12W DALI DT6 i pushDIM przyświecający sterownik ciągłego prądu dla oświetlenia LED 0

2.Parametry

Mikro-seria

KL12C-PDii1
Wpływ Napięcie robocze 198-264Vac 50Hz/60Hz
Narysowane napięcie wejściowe 220-240Vac 50Hz/60Hz
Zakres napięcia wejściowego prądu stałego 200-240Vdc
Prąd wejściowy

0.07A Max.

0.11A Max.

0.16A Max.
Prąd wejściowy < 15A (Półprądowa szerokość impulsu100μs) @230Vac
Współczynnik mocy ((@230V100% obciążenia)

≥ 0.90

≥ 0.95

≥ 0.95

Całkowite zniekształcenie harmonijne

(@ 230Vac, 100% obciążenia)

 Typowe: 15%
Pojemność w stanie gotowości ≤ 0,5 W (@230Vac przy wyłączeniu PUSH lub DALI)
Wydajność ((@230Vac, 100% obciążenia)

83%

88%

88%
Metoda okablowania 0.75-1.5 mm2

Automatyczny wyłącznik

 KL12C-PDii1 (Wskaź prąd w przewodzie)
rodzaj C10 C13 C16 C20 C25
Liczba 70 80 105 130 160
rodzaj B10 B13 B16 B20 B25
Liczba 40 50 65 85 100
Liczba 25 30 40 50 60
Produkcja Tryb operacyjny Prąd stały
Rodzaj ładunku LED
Wymagania w zakresie fal (flimczące lub nieflimczące) Wartość migotania: mniej niż 5% dla całego zakresu zaciemniania
Czas uruchomienia <1s (@230Vac)
napięcie wyjściowe bez obciążenia 55V DC Max.
Zakres napięcia wyjściowego obciążenia 3-40 V prądu stałego
Moc wyjściowa pełnego obciążenia 12W
Prąd wyjściowy obciążenia: Szczegóły 150-500mA
Stały prąd/napięcie Dokładność Dokładność prądu stałego ± 5%
Metoda okablowania Terminal nacisku, wIryprzekrój:0.75-1.5 mm2
Metoda kontroli Główne przyciemnienie PUSH Główne przyciemnianie PUSH (max.długość przewodu:20M)
DALI Dimming Zmrażanie DALI (maks.długość przewodu: 300M)
WyjątekProtacjaRzestawienia Wydajność nad temperaturą
ochrona		 Tak, bez funkcji samoodzyskiwania (można zapytać)
Ochrona przed zwarciem Tak, bez funkcji samoodzyskiwania (można zapytać)

Działanie

Środowisko

 Temperatura/wilgotność pracy -25°C~50°C wilgotność: 85% (nie kondensująca)
Temperatura/wilgotność przechowywania -40°C~80°C, wilgotność: 10%~95%
Maksymalna temperatura przypadku ((Tc) 85°C

Bezpieczeństwo

& EMC

 Norma EMC Wymagania w zakresie bezpieczeństwa
Standard protokołu DALI IEC 62386-102, IEC 62386-207 DT6 251 252 253 DT19
Standardy bezpieczeństwa EN61347-1
Certyfikacja CE
Wytrzymać napięcie 3750Vac, 5mA, 60s (Wchodzenie ¥L N ¥- Wyjście ¥SEC ¥)
Pozostałe Stopień ochrony IP20
Rodzaj ochrony Klasa II
Rodzaj instalacji Niezależna instalacja
Z krągłością 88*52*25,5 mm
Funkcja pamięci wyłączającej Tak, pamięć PUSH
Synchronizacja przyciemniania PUSH Maksymalnie 15 jednostek.
Wymóg opakowania Torebka PE+Instrukcja+plata+karton zewnętrzny(K=A)
Waga 690,8 g
Życie 5 lat @Ta pełne obciążenie
Uwaga: Wszystkie parametry są badane przy napięciu wejściowym 230 Vac i środowisku 25 stopni, chyba że jest to określone.

3. Wymiar (jednostka: mm)

12W DALI DT6 i pushDIM przyświecający sterownik ciągłego prądu dla oświetlenia LED 1

4. Diagram okablowania

Rys. ADALIBrzmi niecoMing

12W DALI DT6 i pushDIM przyświecający sterownik ciągłego prądu dla oświetlenia LED 2

Fig.BWciśnij DIM.Ming

12W DALI DT6 i pushDIM przyświecający sterownik ciągłego prądu dla oświetlenia LED 3

5- Zaniżanie.

12W DALI DT6 i pushDIM przyświecający sterownik ciągłego prądu dla oświetlenia LED 4

6. Krzywa przyciemnienia

12W DALI DT6 i pushDIM przyświecający sterownik ciągłego prądu dla oświetlenia LED 5

7.Aktualne ustawienie biegów

●:włączony ○:wyłączony (SEC1 SEC2)

KL12C-PDii1

Aktualne ustawienie biegów

 1 2 3
150mA ((3-40V) - - -
200mA ((3-40V) Włączony - -
250mA ((3-40V) - Włączony -
300mA ((3-40V) - - Włączony
350mA ((3-36V) Włączony Włączony -
400mA ((3-30V) Włączony - Włączony
450mA ((3-27V) - Włączony Włączony
500mA ((3-24V) Włączony Włączony Włączony

8. Włączony/wyłączony & Opis działania przyciemniania

A. Krótko naciśnij przełącznik PUSH (krótko naciśnij 0,1S-1S), sterownik LED włączy się lub wyłączy.

B. Przyciemnianie: nacisnąć i przytrzymać przycisk PUSH (1S-8S), sterownik LED może osiągnąć przyciemnianie, oświetlenie lub przyciemnianie, zakres przyciemniania wynosi 2-100%.

C. Pamięć: przyciemnianie PUSH ma funkcję przyciemniania pamięci.

D. Synchronizacja przyciemniania: zasilanie podłączone do tego samego przełącznika PUSH może być synchronizowane przez naciśnięcie i przytrzymanie przełącznika PUSH przez dłużej niż 15 s

E. Tryb tłumienia DALI: podłącz zasilacz do systemu DALI, który może być tłumiony przez hosta DALI. Zakres tłumienia wynosi 0-100%.

9. sprawy wymagająceAWymagania

1) Przed włączeniem zasilania wejściowego struna LED musi być podłączona do obciążenia, w przeciwnym razie może zostać uszkodzona.

2) Po wyłączeniu wejścia napędu LED na wyjściu występuje napięcie pozostałe, które może być utrzymywane przez około 3 minuty.
