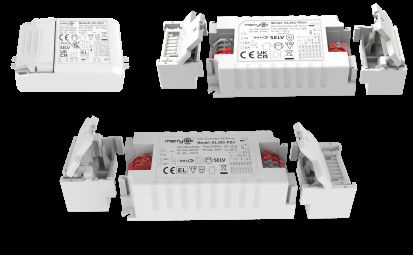

30W DALI DT6 i pushDIM zmniejszalny sterownik ciągłego prądu LED dla światła podświetlenia LED

  • 30W DALI DT6 and pushDIM dimmable constant current led driver for LED downlight
Miejsce pochodzenia Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE
Numer modelu KL30C-PDii
Minimalne zamówienie 100
Cena negotiable
Szczegóły pakowania Białe pudełko + karton, 50szt/CTN
Czas dostawy 1, Próbka i małe zamówienie: W ciągu 5 dni roboczych od otrzymania płatności. 2, Zamówienie masowe:
Zasady płatności T/T lub Paypal
Możliwość Supply 10 000 sztuk miesięcznie

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Znamionowe napięcie wejściowe 220–240 V prądu przemiennego 50 Hz /60 Hz Zakres napięcia wejściowego DC 200-240 V prądu stałego
Tryb działania Prąd stały Metoda kontroli DALI DT6 i pushDIM
Współczynnik mocy ≥0,95 wydajność 88%
Aktualność 500/550/600/650/700/900/1000mA Wymiar 136 x 42,5 x 24 mm
Ocena IP IP20 Gwarancja 5 lat
Zostaw wiadomość
opis produktu

30W DALI DT6 i pushDIM zmniejszalny sterownik ciągłego prądu LED dla światła podświetlenia LED



1Opis.

-Centralnie zasilane działanie awaryjne prądu stałego DT19

- Bez migotania dla całego zakresu tłumienia

- Moc w stanie gotowości poniżej 0,5 W

-Primary dimming z przyciskiem

- Wbudowany interfejs DALI DT6

- Ochrona: zwarcie / nadtemperatura / nad napięciem

- Prąd obniżający w przypadku nadwyżki temperatury otoczenia

-pushDIM z funkcją pamięci

- 5 lat gwarancji

30W DALI DT6 i pushDIM zmniejszalny sterownik ciągłego prądu LED dla światła podświetlenia LED 0



2.Parametry

  Mikro-serie

KL30C-PDii

KL30C-PDii
Wpływ Napięcie robocze 198-264Vac 50Hz/60Hz
Narysowane napięcie wejściowe 220-240Vac 50Hz/60Hz
Zakres napięcia wejściowego prądu stałego 200-240Vdc
Prąd wejściowy

0.16A Max.

0.11A Max.

0.16A Max.
Prąd wejściowy < 15A (Półprądowa szerokość impulsu100μs) @230Vac
Współczynnik mocy ((@230V100% obciążenia)

≥ 0.95

≥ 0.95

≥ 0.95

Całkowite zniekształcenie harmonijne

(@ 230Vac, 100% obciążenia)

 Typowe: 20%
Pojemność w stanie gotowości ≤ 0,5 W (@230Vac przy wyłączeniu PUSH lub DALI)
Wydajność ((@230Vac, 100% obciążenia)

88%

88%

88%
Metoda okablowania 0.75-1.5 mm2

Automatyczny wyłącznik



 KL30C-PDii (Wskazać prąd w druku)
rodzaj C10 C13 C16 C20 C25
Liczba 40 55 65 85 100
rodzaj B10 B13 B16 B20 B25
Liczba 25 30 40 50 60
Produkcja Tryb operacyjny Prąd stały
Rodzaj ładunku LED
Wymagania w zakresie fal (flimczące lub nieflimczące) Wartość migotania: mniej niż 5% dla całego zakresu zaciemniania
Czas uruchomienia <1s (@230Vac)
napięcie wyjściowe bez obciążenia 59V DC Max.
Zakres napięcia wyjściowego obciążenia 12-40V prądu stałego
Moc wyjściowa pełnego obciążenia 30 W
Prąd wyjściowy obciążenia: Szczegóły 500-1000 mA
Stały prąd/napięcie Dokładność Dokładność prądu stałego ± 5%
Metoda okablowania Terminal nacisku, wIryprzekrój:0.75-1.5 mm2
Metoda kontroli Główne przyciemnienie PUSH Główne przyciemnianie PUSH (max.długość przewodu:20M)
DALI Dimming Zmrażanie DALI (maks.długość przewodu: 300M)
WyjątekProtacjaRzestawienia Wydajność nad temperaturą
ochrona		 Tak, bez funkcji samoodzyskiwania (można zapytać)
Ochrona przed zwarciem Tak, bez funkcji samoodzyskiwania (można zapytać)

Działanie

Środowisko

 Temperatura/wilgotność pracy -25°C~50°C wilgotność: 85% (nie kondensująca)
Temperatura/wilgotność przechowywania -40°C~80°C, wilgotność: 10%~95%
Maksymalna temperatura przypadku ((Tc) 85°C

Bezpieczeństwo

& EMC

 Norma EMC Wymagania w zakresie bezpieczeństwa
Standard protokołu DALI IEC 62386-102, IEC 62386-207 DT6 251 252 253 DT19
Standardy bezpieczeństwa EN61347-1
Certyfikacja CE
Wytrzymać napięcie 3750Vac, 5mA, 60s (Wchodzenie ¥L N ¥- Wyjście ¥SEC ¥)
Pozostałe Stopień ochrony IP20
Rodzaj ochrony Klasa II
Rodzaj instalacji Niezależna instalacja
Z krągłością 136*42,5*24 mm
Z wyłączeniem: 96*42,5*24 mm
Funkcja pamięci wyłączającej Tak, pamięć PUSH
Synchronizacja przyciemniania PUSH Maksymalnie 15 jednostek.
Wymóg opakowania Torebka PE+Instrukcja+plata+karton zewnętrzny(K=A)
Waga 1030,9 g
Życie 5 lat @Ta pełne obciążenie
Uwaga: Wszystkie parametry są badane przy napięciu wejściowym 230 Vac i środowisku 25 stopni, chyba że jest to określone.

3. Wymiar (jednostka: mm)

30W DALI DT6 i pushDIM zmniejszalny sterownik ciągłego prądu LED dla światła podświetlenia LED 1

4. Diagram okablowania



Rys. ADALIBrzmi niecoMing

30W DALI DT6 i pushDIM zmniejszalny sterownik ciągłego prądu LED dla światła podświetlenia LED 2

Fig.BWciśnij DIM.Ming

30W DALI DT6 i pushDIM zmniejszalny sterownik ciągłego prądu LED dla światła podświetlenia LED 3

5- Zaniżanie.

30W DALI DT6 i pushDIM zmniejszalny sterownik ciągłego prądu LED dla światła podświetlenia LED 4

6. Krzywa przyciemnienia

30W DALI DT6 i pushDIM zmniejszalny sterownik ciągłego prądu LED dla światła podświetlenia LED 5

7.Aktualne ustawienie biegów

●:włączony ○:wyłączony (SEC1 SEC2)

KL30C-PDii

Aktualne ustawienie biegów

 1 2 3
500mA ((12-40V) - - -
550mA ((12-40V) Włączony - -
600mA ((12-40V) - Włączony -
650mA ((12-40V) Włączony Włączony -
700mA ((12-40V) - Włączony Włączony
900mA ((12-33V) Włączony - Włączony
1000mA ((12-30V) Włączony Włączony Włączony



8. Włączony/wyłączony & Opis działania przyciemniania

A. Krótko naciśnij przełącznik PUSH (krótko naciśnij 0,1S-1S), sterownik LED włączy się lub wyłączy.

B. Przyciemnianie: nacisnąć i przytrzymać przycisk PUSH (1S-8S), sterownik LED może osiągnąć przyciemnianie, oświetlenie lub przyciemnianie, zakres przyciemniania wynosi 2-100%.

C. Pamięć: przyciemnianie PUSH ma funkcję przyciemniania pamięci.

D. Synchronizacja przyciemniania: zasilanie podłączone do tego samego przełącznika PUSH może być synchronizowane przez naciśnięcie i przytrzymanie przełącznika PUSH przez dłużej niż 15 s

E. Tryb tłumienia DALI: podłącz zasilacz do systemu DALI, który może być tłumiony przez hosta DALI. Zakres tłumienia wynosi 0-100%.



9. sprawy wymagająceAWymagania

1) Przed włączeniem zasilania wejściowego struna LED musi być podłączona do obciążenia, w przeciwnym razie może zostać uszkodzona.

2) Po wyłączeniu wejścia napędu LED na wyjściu występuje napięcie pozostałe, które może być utrzymywane przez około 3 minuty.
