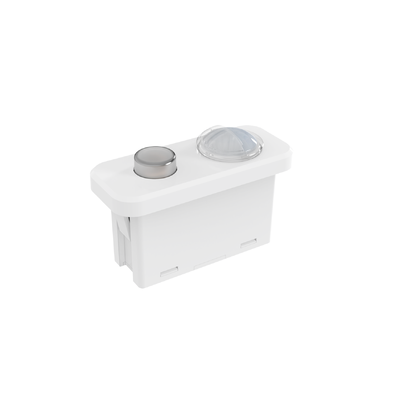

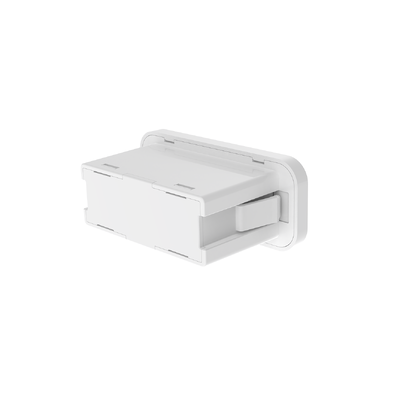

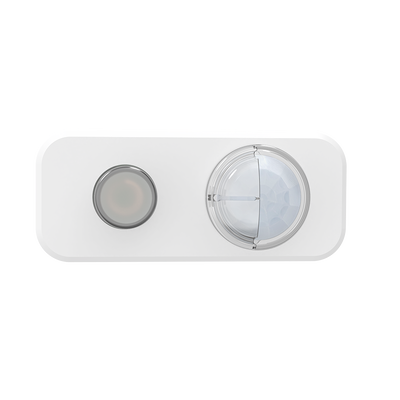

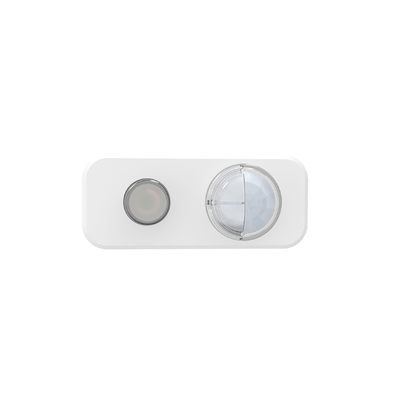

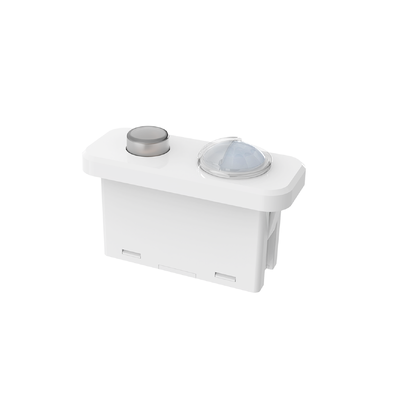

Certyfikat Dali2 i D4i, ściemniany czujnik ruchu PIR, gniazdo Zhaga Book20, Plug & Play MDA182D IR

  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
Miejsce pochodzenia Shenzhen, Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE
Numer modelu MDA182D IR
Minimalne zamówienie 100
Cena Negocjowalne
Szczegóły pakowania Klapka + karton (K=A)
Czas dostawy 1, Próbka i małe zamówienie: W ciągu 5 dni roboczych od otrzymania płatności (jeśli na magazynie). 2
Zasady płatności T/T
Możliwość Supply 10000/miesięcznie
Szczegóły Produktu
Napięcie znamionowe 12-24V DC Prąd operacyjny 12±5mA przy 16VDC
Napięcie falowania <100MVP-P Sygnał wyjściowy Ściemnianie DALI
Tryb wykrywania Wykrywanie PIR Wysokość instalacji Typowe 3 m (maks. 4 m)
Ocena IP IP20 Życie 5 lat gwarancji @TA (w pomieszczeniach)
Podkreślić

DALI

,

czujnik ruchu

,

zmniejszający dynamikę PIR
Zostaw wiadomość
opis produktu
Certyfikowany czujnik ruchu PIR z możliwością ściemniania DALI-2 i D4i
Czujnik ruchu typu plug-and-play zgodny z gniazdem Zhaga Book20, z certyfikatem DALI-2 i D4i do bezproblemowej integracji ze sterownikami D4i.
Cechy produktu
  • Certyfikat DALI-2 i D4i do kompatybilności ze sterownikami D4i
  • Typ instancji czujnika ruchu 3 (303) i typ instancji czujnika światła 4 (304)
  • Maksymalna wysokość montażu w pomieszczeniach 4m z detekcją ruchu PIR
  • Wszystkie parametry czujnika konfigurowalne za pomocą centralnego kontrolera DALI
  • Gniazdo Zhaga Book20 do instalacji typu plug-and-play
Parametry techniczne
Wejście
Napięcie znamionowe 12-24V DC
Prąd roboczy 12±5mA @16V DC
Napięcie tętnień <100mVp-p
Wyjście
Sygnał wyjściowy Ściemnianie DALI
Parametry czujnika
Tryb detekcji Detekcja PIR
Obszar detekcji Ustawienie mastera DALI
Czas podtrzymania Ustawienie mastera DALI
Czujnik światła dziennego Ustawienie mastera DALI
Priorytet światła dziennego Ustawienie mastera DALI
Poziom ściemniania Ustawienie mastera DALI
Zasięg detekcji (promień) Montaż sufitowy 3m: r≥2.5m (100% czułości, 60° przestrzeń otwarta w pomieszczeniu)
Wysokość instalacji Typowo 3m (maks. 4m)
Parametry DALI
Instancja ruchu 62386-303
Instancja światła dziennego 62386-304
Pobór prądu DALI 2mA
Środowisko
Temperatura pracy -20°C do +55°C
Temperatura przechowywania -40°C do +80°C, wilgotność ≤85% (bez kondensacji)
Normy certyfikacji
Certyfikowany CE
Wymagania środowiskowe Zgodność z RoHS 2.0, REACH
Stopień ochrony IP IP20
Inne specyfikacje
Okablowanie Złącze PH2.0 2-pinowe
Wymagania instalacyjne Instalacja Zhaga Book20
Wymagania dotyczące opakowania Przekładka + Karton (K=A)
Masa netto 15.8±3g
Żywotność 5 lat gwarancji @Ta (w pomieszczeniu)
Opis funkcji
Funkcja Konfiguracja
Funkcja WŁ./WYŁ. Ustawienie mastera DALI
Funkcja ściemniania 2-stopniowego Ustawienie mastera DALI
Funkcja ściemniania 3-stopniowego Ustawienie mastera DALI
Zbieranie światła dziennego Ustawienie mastera DALI
Priorytet światła dziennego Ustawienie mastera DALI
Funkcja sieciowa Ustawienie mastera DALI
Informacje o produkcie
Wymiary (jednostka: mm)
Product dimension diagram Product dimension detailed view
Rozmiar otworu
Funkcja
Product function diagram
Okablowanie
Wiring diagram
Instrukcja instalacji
Installation instruction diagram
Zasięg detekcji
Detection range diagram
Inicjalizacja
Po włączeniu zasilania czujnik będzie się rozgrzewał przez 12 sekund, a następnie zacznie działać.
Ustawienia domyślne
Czułość: 100%, Czas podtrzymania: 5s, Czujnik światła dziennego: Wyłączony, Okres czuwania: 0s, Poziom ściemniania w czuwaniu: 10%
Uwagi dotyczące aplikacji
  • Instalacja powinna być wykonana przez wykwalifikowanego elektryka przy wyłączonym zasilaniu
  • Czujnik PIR nie przenika przez materiały - upewnij się, że między czujnikiem a poruszającymi się obiektami nie ma przeszkód
  • Detekcja może być utrudniona, gdy ludzie noszą grube ubrania w zimnej pogodzie
  • Sygnały cieplne z klimatyzatorów lub źródeł ogrzewania mogą powodować fałszywe wyzwolenia
  • Tylko do użytku w pomieszczeniach - światło słoneczne na zewnątrz wpływa na wydajność detekcji
  • Wydajność ściemniania różni się w zależności od sterowników DALI-2
  • Próg światła dziennego mierzony w słonecznych środowiskach bez cieni
  • Odległość detekcji zależy od wysokości, pozycji montażu i temperatury otoczenia
  • Wymaga stabilnego zasilania prądem stałym ze stabilnością napięcia wejściowego i niskim współczynnikiem tętnień (<100mV)
  • Przetestuj z co najmniej 5 sztukami przed masową instalacją w nowych środowiskach
Uwaga: Gdy temperatura otoczenia zbliża się do zakresu temperatury ciała ludzkiego (36°C~37°C), detekcja ruchu PIR znacznie słabnie. Gdy temperatura otoczenia lub tacy LED przekroczy 55°C, mogą wystąpić fałszywe wyzwolenia - zmniejsz czułość lub rozważ alternatywne rozmieszczenie czujnika.
