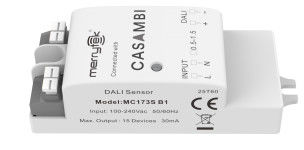

DALI2 Casambi Sieć czujnik mikrofalowy 220-240Vac napięcie robocze dla światła sufitowego MC173S B1

[Cechy produktu]


• Przyjęto sieć Casambi Bluetooth mesh, aplikacja Casambi została użyta do projektowania parametrów i ustawiania scenariuszy aplikacji, czujnik mikrofalowy DALI
• Zgodność z nowymi standardami ERP; niskie zużycie energii w trybie czuwania.
• Pasmo fal ISM 5,8 GHz wolne od licencji; zamówienia hurtowe są zgodne z zatwierdzeniem RED&TUV&DALI-2.
• Kompaktowa konstrukcja, można ją wbudować w większość opraw oświetleniowych.
• Zaciski wejściowe i wyjściowe są wygodne do podłączenia.
• Pięcioletnia gwarancja


[Parametry]



Wymiary (


• jednostki: mm)

Funkcja

• Okablowanie

[Instrukcja instalacji]

​
​
Uwaga:




               [Inicjalizacja]
Po włączeniu zasilania czujnik automatycznie włącza światło na 100% jasności i wyłącza światło po 10 sekundach. Podczas inicjalizacji czujnik nie jest w stanie wykryć ruchu.


[Ustawienia domyślne]


Czułość: 100%, Czas podtrzymania: 5s, Czujnik światła dziennego: Wyłączony


[Uwagi dotyczące aplikacji]

Czujnik powinien być instalowany przez profesjonalnego elektryka. Przed instalacją, okablowaniem lub ustawieniem przełączników DIP należy wyłączyć zasilanie.


• Mikrofale nie przenikają przez metal. Nie umieszczaj produktu w zamkniętej lub półzamkniętej metalowej lampie. Ani metal, ani szkło nie mogą zakrywać produktu. Jeśli antena musi przejść przez metalową płytę, upewnij się, że górna część czujnika znajduje się blisko metalowej płyty.
• Zaleca się, aby odstęp między czujnikami wynosił ponad 2 m. Trzymaj go z dala od urządzeń bezprzewodowych, takich jak przełączniki i routery, a odstęp między czujnikami a routerami powinien wynosić ponad 2 m. Powierzchnia anteny czujnika mikrofalowego powinna być oddalona od wejścia AC i wyjścia DC, aby uniknąć wpływu sygnałów o niskiej/wysokiej częstotliwości na normalne działanie anteny czujnika mikrofalowego.
• Obszar czułości jest związany z prędkością ruchu obiektów, rozmiarem poruszających się obiektów, wysokością montażu, kątem montażu, środowiskiem pracy, materiałami odbijającymi itp. Podany obszar wykrywania jest wartością typową, zmierzoną przez testerów o wzroście 165 cm w otwartym środowisku wewnętrznym.
• Ten model nadaje się do montażu sufitowego. W przypadku montażu na ścianie obszar wykrywania czujnika mikrofalowego znacznie się zwiększa i może spowodować zjawisko przenikania mikrofal przez ścianę lub niedoświetlenie. Dlatego należy dostosować czułość do 10%. Jeśli czułość 10% nie może być użyta, należy unikać montażu na ścianie lub skontaktować się z producentem w celu uzyskania wsparcia technicznego.
• Progi światła dziennego są mierzone w słoneczny dzień bez cienia i w warunkach rozproszonego odbicia światła otoczenia. Różne środowiska i klimaty powodują różne wartości jasności mierzone przez czujnik światła dziennego.
• Czujnik nie powinien być zakryty ani ukryty przez metal, PCB, tackę LED itp. Odstęp między anteną czujnika a otaczającymi materiałami powinien wynosić ponad 5 mm. W pobliżu anteny czujnika, nad lub pod nią, nie powinno być metalu ani ścieżek PCB. Zalecana grubość osłony wynosi 2 mm, a odstęp między anteną czujnika a osłoną powinien wynosić ponad 3,2 mm.
• Sygnały wibracyjne będą traktowane jako sygnały ruchu i wyzwalać czujnik. Instalacja czujnika powinna być oddalona od obiektów długo wibrujących, takich jak duże urządzenia metalowe, rury, wyloty klimatyzacji, otwory wentylacyjne, porty wyciągów dymu, wentylatory kołyszące się itp. Zwierzęta domowe w obszarze wykrywania mogą spowodować fałszywe wyzwolenie.
• Powierzchnia anteny modułu mikrofalowego powinna być oddalona od wejścia AC, wyjścia DC, mostka prostowniczego, transformatora, przełącznika i innych urządzeń dużej mocy, aby uniknąć wpływu sygnałów wysokiej częstotliwości na normalne działanie anteny czujnika mikrofalowego.
• Czujnik jest przeznaczony wyłącznie do użytku wewnętrznego. Efekt wodoodporności przy użyciu na zewnątrz lub w półotwartych warunkach zostanie naruszony. Wiatr, deszcz i poruszające się obiekty mogą spowodować fałszywe wyzwolenie. Gdy czujnik jest zainstalowany w metalowej lampie, metalowej powierzchni odbijającej lub małym zamkniętym środowisku, mikrofale będą wielokrotnie odbijane i spowodują fałszywe wyzwolenie, należy zmniejszyć czułość lub skontaktować się z producentem w celu uzyskania wsparcia technicznego.
• Gdy temperatura otoczenia przekracza 80°C, może zostać uruchomiona ochrona przed przegrzaniem (automatyczne przywrócenie po ostygnięciu).
• W przypadku nowego środowiska instalacji zaleca się przetestowanie 5 próbek przed instalacją.
