Łatwe w obsłudze detektory PIR 360°

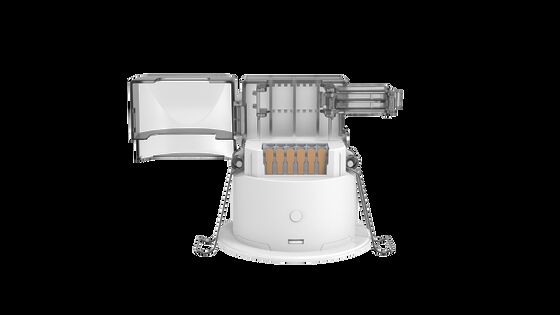

  • Easy use series flush-mounted detectors PIR 360° Ceiling Mount Occupancy Sensor

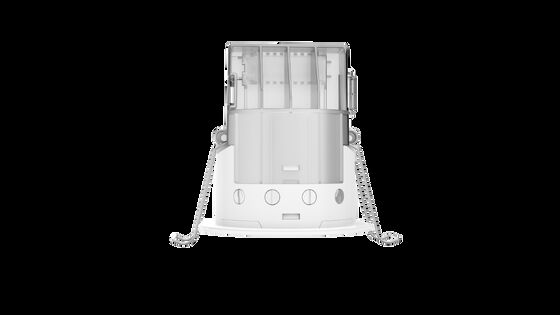

  • Easy use series flush-mounted detectors PIR 360° Ceiling Mount Occupancy Sensor

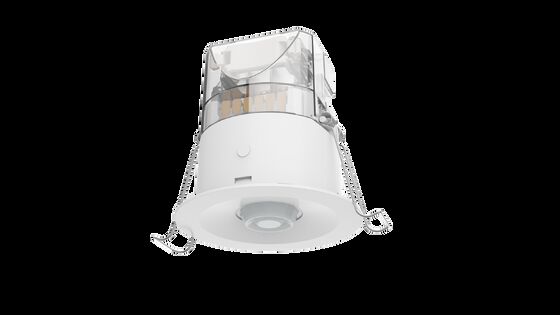

  • Easy use series flush-mounted detectors PIR 360° Ceiling Mount Occupancy Sensor

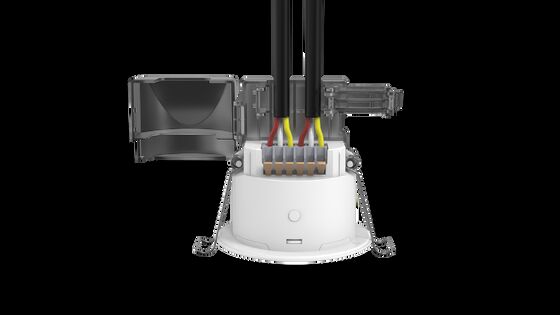

  • Easy use series flush-mounted detectors PIR 360° Ceiling Mount Occupancy Sensor

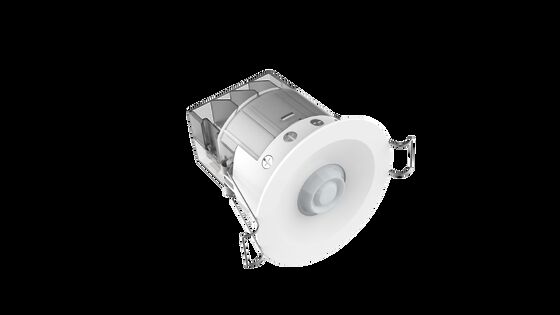

  • Easy use series flush-mounted detectors PIR 360° Ceiling Mount Occupancy Sensor
Miejsce pochodzenia Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE
Numer modelu MSA246S IR A
Minimalne zamówienie 100szt
Cena Negocjowalne
Szczegóły pakowania Białe pudełko + Białe etykiety pudełkowe + Płytka + Karton ((K=A))
Czas dostawy 1, Próbka i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, Zamówienie masowe:
Zasady płatności T/T
Możliwość Supply 10 000 sztuk miesięcznie

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Napięcie wejściowe 100-240VAC Prąd roboczy 20mA max.
Zużycie energii ≤0,5 W Funkcjonować Funkcja ON/OFF
Dostępny Czujnik obecności PIR 360° do montażu sufitowego Wysokość montażowa 2.5-4m
Instalacja Montaż podtynkowy Rozmiar cięcia Φ65mm
Podkreślić

czujnik zajętości PIR zamontowany na płucie

,

Detektor ruchu 360° na suficie

,

łatwy w obsłudze czujnik ruchu PIR
Zostaw wiadomość
opis produktu
Łatwe w użyciu, natynkowe detektory PIR 360° do montażu sufitowego

Zaawansowany czujnik detekcji ruchu PIR z możliwością montażu sufitowego 360° do automatycznego sterowania oświetleniem w środowiskach przemysłowych i komercyjnych.

Kluczowe cechy
  • Technologia detekcji ruchu PIR
  • Precyzyjna kontrola wyjścia ON/OFF
  • Tryby pracy z priorytetem światła dziennego i progiem światła dziennego
  • Możliwość funkcji uczenia się światła dziennego
  • Regulacja za pomocą pilota/potencjometru dla obszaru detekcji, czasu podtrzymania i progu światła dziennego
  • Maksymalny zasięg detekcji: średnica 10-14m
  • Zacisk wciskany do ręcznego sterowania obciążeniem
  • Tryby pracy w pełni automatyczny i półautomatyczny
  • Wiele czujników synchronizowanych za pomocą równoległych zacisków S
  • Inteligentny tryb IQ dla adaptacyjnej pracy
Specyfikacje techniczne
Parametry wejścia/wyjścia
Napięcie wejściowe100-240V AC
Napięcie znamionowe230V AC
Pobór mocyMaks. 20mA
Sygnał wyjściowy≤0,5W @220V DC
Tryb pracyON/OFF
Ochrona przeciwprzepięciowa2KV(L/N, EN61000-4-5)
Zdolność do wytrzymania przepięć30A (50% Ipeak, twidth=500us, 230Vac pełne obciążenie, zimny start)
ObciążenieObciążenie rezystancyjne 1200W lub obciążenie indukcyjne 800W
Parametry czujnika
FunkcjaDetekcja ruchu PIR + czujnik światła dziennego
Obszar detekcjiObróć potencjometr lub ustawienie zdalne: 100%/75%/50%/25%
Czas podtrzymaniaObróć potencjometr lub ustawienie zdalne: 5s/30s/1min/3min/5min/10min/20min/30min
Czujnik światła dziennegoObróć potencjometr lub ustawienie zdalne: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Wyłącz
Wysokość montażu2,5-4m (wartość typowa: 3m)
Środowisko aplikacji
Otwór wiertniczyØ65mm
Temperatura pracy-25°C do +50°C
Temperatura przechowywania-40°C do +80°C
Certyfikacja i standardy
CertyfikatZgodny z CE
Wymagania środowiskoweZgodny z RoHS
Stopień ochrony IPIP20

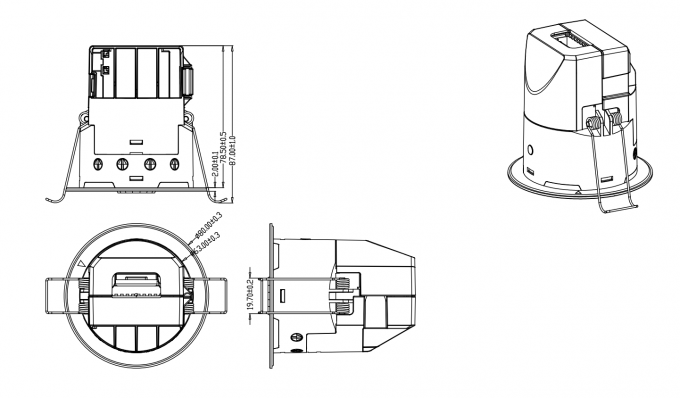

Wymiary i funkcja
PIR 360° Ceiling Mount Occupancy Sensor dimensions diagramŁatwe w obsłudze detektory PIR 360° 1
Schemat połączeń
Łatwe w obsłudze detektory PIR 360° 2
Ważne uwagi dotyczące okablowania:
  • LN to zacisk wejściowy AC, a L'N to zacisk wyjściowy AC. Upewnij się, że sekwencja okablowania jest prawidłowa.
  • Wymagania dotyczące pojedynczego obciążenia: obciążenia rezystancyjne ≤1200W, obciążenia pojemnościowe ≤800W. W przypadku wielu obciążeń należy użyć stycznika AC lub przekaźnika półprzewodnikowego, aby zapobiec uszkodzeniu czujnika przez prąd rozruchowy.
  • Port synchronizacji S NIE może być podłączony do przewodu N (przewodu neutralnego), aby uniknąć uszkodzenia czujnika.
Łatwe w obsłudze detektory PIR 360° 3
Inicjalizacja i ustawienia domyślne

Po włączeniu zasilania wskaźnik czujnika świeci się przez 35 sekund w celu inicjalizacji, a następnie automatycznie się wyłącza. Parametry czujnika można skonfigurować za pomocą potencjometru lub pilota po inicjalizacji.

Ustawienia domyślne fabryczne
  • Obszar detekcji: 100%
  • Czas podtrzymania: 2 sekundy
  • Czujnik światła dziennego: Wyłączony
  • Priorytet światła dziennego: Wyłączony
  • Wskaźnik LED: WŁ.
Wzór promieniowania detekcji
Łatwe w obsłudze detektory PIR 360° 4
Ustawienia przełącznika potencjometru
Ustawienia obszaru detekcji
BiegZasięg
125%
250%
375%
4100%
Łatwe w obsłudze detektory PIR 360° 5
Ustawienia czasu podtrzymania
BiegCzas trwania
1Test 2s
230s
31min
45min
510min
630min
7Tryb impulsowy
8Tryb IQ
Łatwe w obsłudze detektory PIR 360° 6
Ustawienia progu światła dziennego
BiegWartość progowa
15lux
215lux
330lux
450lux
5100lux
6150lux
7Wyłącz
Łatwe w obsłudze detektory PIR 360° 7
Ustawienia priorytetu światła dziennego
BiegWartości włączenia / wyłączenia
150lux / 400lux
2100lux / 500lux
3150lux / 600lux
4200lux / 700lux
5Wyłącz
Łatwe w obsłudze detektory PIR 360° 8
Tryby w pełni automatyczny i półautomatyczny

Naciśnij "Przycisk", aby aktywować tryb w pełni automatyczny, w którym czujnik automatycznie włącza obciążenie po wykryciu ruchu i wyłącza je po upływie czasu podtrzymania, gdy ruch nie zostanie wykryty. Naciśnij ponownie przycisk, aby przełączyć się w tryb półautomatyczny, w którym czujnik włącza obciążenie tylko za pomocą przycisku ściennego, zachowując funkcjonalność automatycznego wyłączania.

Łatwe w obsłudze detektory PIR 360° 9
Pilot MH10
Łatwe w obsłudze detektory PIR 360° 10
Środki ostrożności dotyczące zastosowania
  • Instalacja powinna być wykonywana wyłącznie przez profesjonalnych elektryków. Odłącz zasilanie przed instalacją i okablowaniem.
  • Optymalna wysokość instalacji to 3m. Unikaj instalacji na zewnątrz, aby zapobiec fałszywemu uruchamianiu z powodu zmian temperatury otoczenia.
  • Nie instaluj w miejscach wrażliwych na zmiany temperatury lub przepływu powietrza, aby uniknąć fałszywego uruchamiania lub awarii czujnika.
  • Upewnij się, że zasięg detekcji nie jest zasłonięty przez ekrany, meble lub duże przedmioty.
  • Unikaj obiektów odbijających światło bezpośrednio przed czujnikiem, aby zapobiec fałszywemu uruchamianiu z powodu odbitego światła.
  • Trzymaj z dala od urządzeń emitujących duże promieniowanie elektromagnetyczne (routery Wi-Fi, kamery, kuchenki mikrofalowe). Zachowaj minimalną odległość 2 metrów, aby zapobiec zakłóceniom.
  • Odległość wykrywania może się różnić w zależności od wysokości instalacji i temperatury otoczenia.
Zastrzeżenie

Ze względu na złożoność technologii produktu i zmienność środowisk aplikacji, niniejsza specyfikacja jest podana wyłącznie w celach informacyjnych. Zastrzegamy sobie prawo do modyfikacji specyfikacji produktu bez wcześniejszego powiadomienia i nie składamy żadnych zobowiązań prawnych ani gwarancji. Zachęcamy użytkowników do uzupełniania lub modyfikowania treści specyfikacji w oparciu o ich doświadczenia z aplikacją.

Aby uzyskać szczegółowe informacje techniczne i wsparcie w zakresie aplikacji, skontaktuj się z naszymi przedstawicielami handlowymi.
