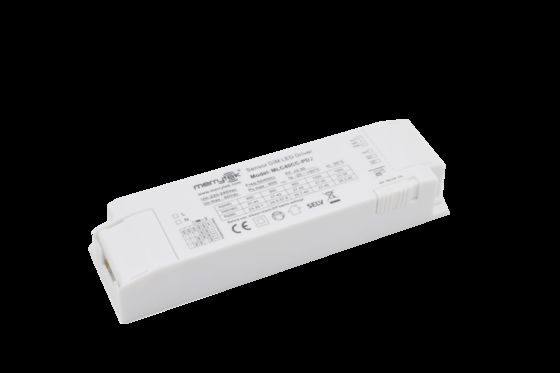

40W Isolated Sensor DIM LED Driver z wyborem temperatury koloru, 900-1050mA MLC40CC-PD2

Miejsce pochodzenia Shenzhen, Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE、UKCA、SAA
Numer modelu MLC40CC-PD2
Minimalne zamówienie 100pcs
Cena Negocjowalne
Szczegóły pakowania Pokrycie worka PE, karton (K=A)
Czas dostawy 1, Próbka i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, Zamówienie masowe:
Zasady płatności T/t
Możliwość Supply 10000 szt./Miesiąc
Szczegóły Produktu
Wzrost napięcia 220–240 V prądu przemiennego 50 Hz /60 Hz Zasilanie w trybie gotowości ≤0,5 W (Brak wyposażania w wykrywanie podzielonej głowicy)
Współczynnik mocy ≥0,95 (maks. obciążenie 230 V) Odbieranie prądu ≤30a (100US Half Current)@230V AC
Tryb pracy CC Ocena IP IP20
Życie 5 Years Gwarancja@TA50/TC70 ℃, 230 V PEŁNE obciążenie
Podkreślić

40W isolated LED driver

,

sensor DIM LED driver with warranty

,

LED driver color temperature selection

Zostaw wiadomość
opis produktu
40W Isolated Sensor DIM LED Driver z wyborem temperatury koloru, 900-1050mA
Cechy produktu
  • Izolowana dwuetapowa obudowa obwodu, pełne przyciemnianie i bez migotania
  • Wspieranie przełączników DIP do ustawienia biegów bieżących; Przełączniki przesuwne do wyboru CC/CW/WW
  • Wspieranie zasilacza pomocniczego o napięciu 8,5 V, z rozdzieloną głową czujnika może osiągnąć zintegrowaną funkcję czujnika
  • Wyposażenie w port sterowania przyciemnianiem PWM
  • Odpowiednie dla różnych czujników mikrofalowych lub bezprzewodowych inteligentnych modułów
Parametry
Wpływ
Nomienne napięcie 220-240V AC 50Hz/60Hz
Pojemność w stanie gotowości ≤ 0,5 W ((Nie wyposażone w głowicę czujnika podzieloną)
Wzrost 1KV ((L/N,EN61000-4-5)
Współczynnik mocy ≥ 0,95 (maksymalne obciążenie 230 V)
Prąd wejściowy ≤ 0,23A @230VAC na pełnym obciążeniu
Prąd wejściowy ≤ 30A ((100us półprądu) @ 230V AC
Wydajność pracy ≥ 86% (maksymalne obciążenie 230 V)
Produkcja
Tryb pracy CC
Rodzaj ładunku LED
Flick ≤ 5%
Dokładność prądu stałego Dokładność prądu stałego ± 5%
Parametry kierowcy pomocniczego 8.5 ± 0,5VDC Prąd: maksymalnie 100mA
napięcie wyjściowe bez obciążenia 60VDC maksymalnie
Moc pełnego obciążenia Maksymalnie 40 W
Prąd obciążenia 900mA/950mA/1000mA/1050mA
Zakres napięcia wyjściowego obciążenia 900mA / 20 -42VDC
950mA / 20-45VDC
1000mA /20-40VDC
1050mA /20-38VDC
Wymogi dotyczące ochrony przed nieprawidłowościami
Tryb ochrony Ochrona przed nad napięciem wejściowym; Ochrona przed nieobciążeniem wejściowym Ochrona przed nieobciążeniem Ochrona przed zwarciem wejściowym
Wymagania środowiskowe
Temperatura pracy Wbudowany: -25...+60°C
Tcase-max 85°C
Temperatura/wilgotność przechowywania -40°C...+80°C Wilgotność: ≤85% (nie kondensacja)
Standardy certyfikacji
Certyfikat CE,UKCA,SAA
Wymagania środowiskowe RoHS2.0Wymóg zasięgu
Normy bezpieczeństwa (LVD) EN61347-1, EN61347-2-13
Normy EMC Wymagania w zakresie ochrony środowiska
Wytrzymać napięcie Wynik:
Ocena IP IP20
Kategoria produktów Klasa II
Pozostałe
Metoda okablowania Terminal prasowy, średnica drutu:00,5-1,0 mm2
Instalacja Wbudowane
Pakiet Tłuszcz do torebki PE, karton ((K=A)
Waga netto 135 ± 5 g
Życie 5 lat gwarancji@Ta50/TC70°C,230V pełne obciążenie
Informacje o produkcie
Przędówka i funkcja
Wiring diagram for 40W Isolated Sensor DIM LED Driver
Wymiar (jednostka: mm)
Dimension diagram of 40W Isolated Sensor DIM LED Driver
Krzywa parametrów
MLC40CC-PD2 parameter curve MLC40CC-PD2 parameter curve
Krzywa czasu życia
Life time curve for 40W Isolated Sensor DIM LED Driver
Ustawienie prądu wyjściowego
Prąd wyjściowy Zakres napięcia S1 S2
1050 mA 20-38V Włączony Włączony
1000 mA 20-40V Włączony -
950 mA 20-42V - Włączony
900 mA 20-42V - -
Inicjalizacja

Po włączeniu jest w połowie jasny, a po samotestzie wchodzi w napięcie 0-10V (wstrzymane do pełnej jasności).

Ustawienie domyślne

Zmiana biegu biegu zgodnie z zamówieniem lub wymaganiami klienta.

Zawiadomienie o zgłoszeniu
  • Prosimy o stosowanie leku zgodnie ze specyfikacjami.
  • Produkt powinien być zainstalowany przez profesjonalnego elektryka. Proszę wyłączyć zasilanie przed instalacją, podłączeniem kabli, zmianą ustawień przełączników DIP.
  • Najpierw należy podłączyć strunę obciążenia LED, a następnie włączyć moc wejściową, w przeciwnym razie może uszkodzić strunę LED.
  • Po wyłączeniu wejścia napędu LED na końcu wyjścia będzie pozostało napięcie, które może być utrzymywane przez około 3 minuty.
