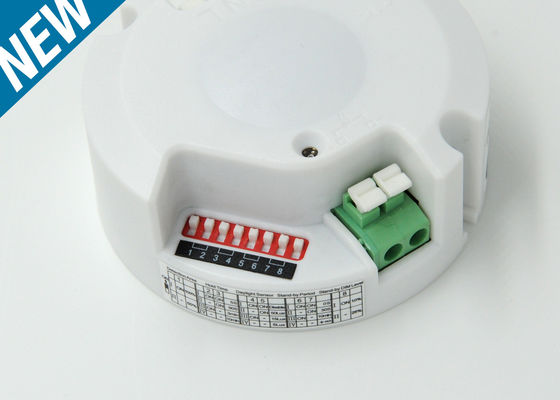

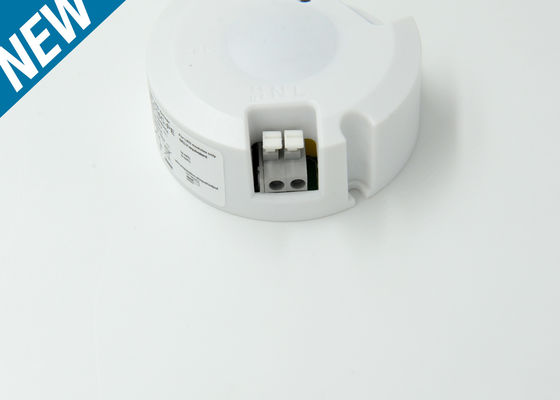

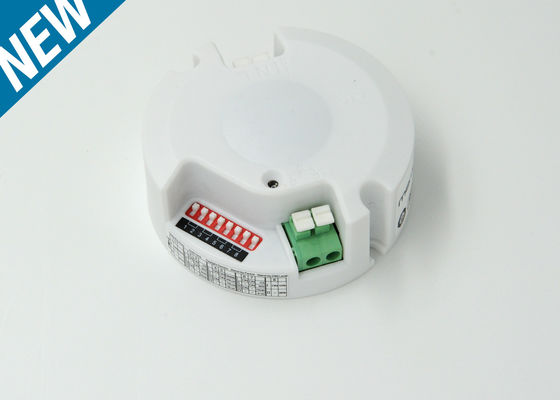

MLC18C-N 18W Zintegrowany sterownik LED z czujnikiem do lamp sufitowych LED, WŁĄCZ - WYŁĄCZ / Ściemnianie MLC18C-N
| Miejsce pochodzenia | CHINY |
|---|---|
| Nazwa handlowa | Merrytek |
| Orzecznictwo | CE |
| Numer modelu | MLC18C-N |
| Minimalne zamówienie | 100szt |
| Cena | Negocjowalne |
| Szczegóły pakowania | Torba bąbelkowa + klapa + karton (K = A) |
| Czas dostawy | 1, próbki i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, zamówienie masowe: |
| Zasady płatności | T / T lub Western Union lub PayPal |
| Możliwość Supply | 10, 000pcs miesięcznie |
Szczegóły Produktu
| Nazwa produktu | Zintegrowany sterownik LED czujnika o mocy 18 W | Stały prąd wyjściowy | 300 mA/350 mA |
|---|---|---|---|
| Napięcie wyjściowe | Maks. 60 V prądu stałego | Zasilanie w trybie gotowości | ≤1 W. |
| Poziom DIM w trybie gotowości | 10% /25% | Temperatura pracy | -25℃…+50℃ |
| Klasa izolacji | Klasa Ⅱ | Certyfikat | CE |
| Klasa ochrony | IP20 | ||
| Podkreślić | sterownik LED o wysokiej wydajności,sterownik oświetlenia panelowego LED,sterownik czujnika oświetlenia sufitowego LED |
||
opis produktu
MLC18C-N 18W zintegrowany sterownik LED z czujnikiem do lamp sufitowych LED, WŁĄCZ - WYŁĄCZ / Ściemnianie
1, Moc w trybie czuwania ≤1W
2, Obsługuje wysokość montażu do 6m Max.
3, Poziom ściemniania w trybie czuwania jest opcjonalny, 10%/ 25%.
4, Tryb pracy: Automatyczne włączanie/wyłączanie lub ściemnianie w zależności od ruchu i poziomu światła otoczenia.
5, Kompaktowy rozmiar ułatwia instalację sterowników w oprawach i zapewnia prostszą konstrukcję oświetlenia.
6, Obszar detekcji, czas opóźnienia, próg światła dziennego, czas trybu czuwania i poziom ściemniania w trybie czuwania można ustawić za pomocą przełącznika DIP.
7, Sterowniki LED z czujnikiem DIM, pierwotnie opracowane przez Merrytek, to innowacyjne produkty zintegrowane z detektorem ruchu HF, czujnikiem światła dziennego i zasilaczem LED.
Specyfikacje
| Wejście | Zakres napięcia roboczego | 198-264V AC, 50Hz/60Hz |
| Napięcie znamionowe | 220-240V AC, 50Hz/60Hz | |
| Prąd wejściowy | 0.11A MAX | |
| Moc obciążenia | ≥0.90 (230V pełne obciążenie) | |
| Moc w trybie czuwania | ≤1W | |
| Sprawność robocza | 85% Max.@230V AC (pełne obciążenie) | |
| Metoda okablowania | Zacisk sprężynowy, średnica przewodu: 0.5-0.75mm2 | |
| Wyjście | Model roboczy | Prąd stały |
| Typ obciążenia | LED | |
| Napięcie wyjściowe bez obciążenia | 60V DC Max | |
| Moc przy pełnym obciążeniu | 16W Max | |
| Zakres napięcia wyjściowego obciążenia | 24-53V DC | |
| Prąd wyjściowy obciążenia | 300mA/350mA | |
| Metoda okablowania | Zacisk sprężynowy, średnica przewodu: 0.5-0.75mm2 | |
| Parametry czujnika | Częstotliwość robocza | 5.8 GHz ±75 MHz, pasmo ISM. |
| Moc nadawania | 0.5mW Max. | |
| Czas podtrzymania | 5S/ 1min /5min/10min | |
| Poziom ściemniania w trybie czuwania | 10%/25% | |
| Okres czuwania | 0S/1min /10min/ +∞ | |
| Obszar detekcji | 50%/100% | |
| Czujnik światła dziennego | 5Lux / 25Lux /50Lux / Wyłączony | |
| Światło dzienne włącz/wyłącz | N/A | |
| Promień detekcji | 4-6m (wysokość montażu 3m) (patrz uwaga 2) | |
| Wysokość montażu | 6m Max. | |
| Kąt detekcji | 150° (montaż na ścianie), 360° (montaż na suficie) | |
| Moduł bezprzewodowy | Częstotliwość robocza | N/A |
| Moc nadawania | N/A | |
| Odległość nadawania | N/A | |
| Tryb modulacji | N/A | |
| Liczba kodowania | N/A | |
Roboczy Środowisko | Temperatura robocza | -25°C…+50°C |
| Temperatura przechowywania | -40°C…+80°C (Wilgotność: 85% bez kondensacji) | |
| Standardy certyfikacji | Normy bezpieczeństwa | EN61347-1, EN61347-2-13 |
| Normy EMC | EN55015, EN61547, EN61000-3-2, EN61000-3-3 | |
| Środowiskowy Wymaganie | Zgodny z RoHS | |
| Certyfikat | CE | |
| Stopień ochrony IP | IP20 | |
| Klasa ochrony | Klasa II | |
| Instalacja | Wbudowany | |
| Wymiary | Φ68mm, H 26mm | |
| Waga netto | 60.1g | |
| Opakowanie | Torebka bąbelkowa + przegroda + karton (K=A) | |
| Żywotność | 30 000h @Ta 230V pełne obciążenie | |
Uwaga | ||
Wymiary (mm)
Schemat połączeń
*Czujnik jest przeznaczony do podłączenia tylko jednego obciążenia. Podłączenie więcej niż jednego obciążenia może spowodować uszkodzenie czujnika.
Struktura
Wzór detekcji
Montaż sufitowy
Wysokość montażu sufitowego: 3m Czułość: 100%/50% | Wysokość montażu sufitowego: 6m Czułość: 100%/50% |
Normalny ruch (Prędkość: 1m/s) |
Normalny ruch (Prędkość: 1m/s) |
Powolny ruch (Prędkość 0,3 m/s) |
Powolny ruch (Prędkość: 0,3 m/s) |
Montaż na ścianie
Wysokość montażu poziomego: 2m Czułość: 100%/50% | |
Normalny ruch (Prędkość: 1m/s) |
Powolny ruch (Prędkość 0,3 m/s) |
Funkcja
1) Funkcja Wł./Wył. (Okres czuwania ustawiony na ‘0S’)
2) Funkcja ściemniania 2-stopniowego (Okres czuwania ustawiony na “+∞”)
3) Funkcja ściemniania 3-stopniowego (Okres czuwania ustawiony na ‘1min/10min’)
Inicjalizacja
1) Funkcja Wł./Wył. / Funkcja ściemniania 3-stopniowego:
Po włączeniu zasilania czujnik automatycznie włącza światło z jasnością 100%. Po 10 sekundach wyłącza światło. Podczas inicjalizacji czujnik nie jest w stanie wykryć ruchu.
2) Funkcja ściemniania 2-stopniowego:
Po włączeniu zasilania czujnik automatycznie włącza światło z jasnością 100%. Po 10 sekundach ściemnia światło do niskiego poziomu (ustawionego przez poziom ściemniania w trybie czuwania). Podczas inicjalizacji czujnik nie jest w stanie wykryć ruchu.
Ustawienia fabryczne
Obszar detekcji: 100%, Czas podtrzymania: 5S, Czujnik światła dziennego: Wyłączony, Poziom ściemniania w trybie czuwania: 25%, Okres czuwania: +∞
Uwagi dotyczące aplikacji
Pamiętaj, aby wyłączyć zasilanie przed regulacją ustawień przełącznika DIP.
