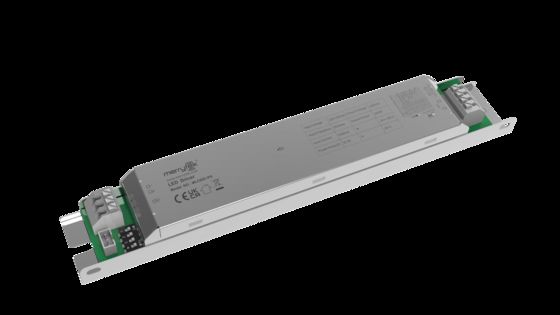

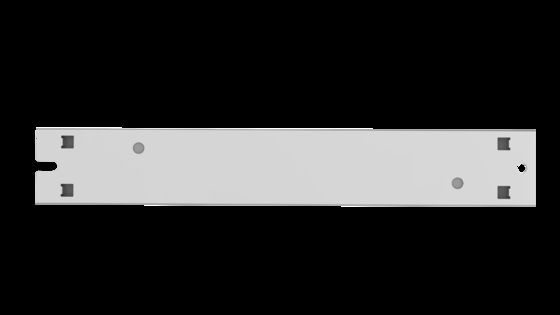

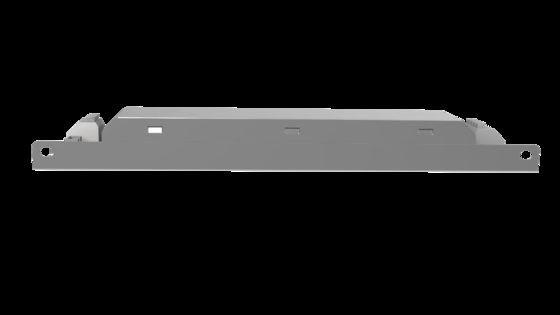

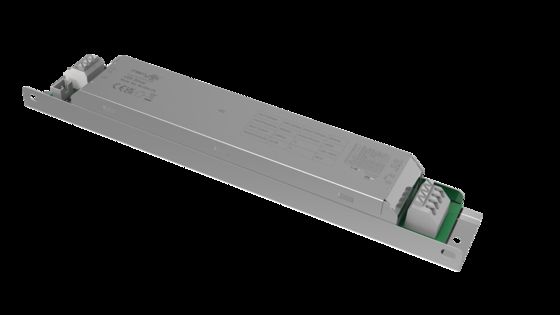

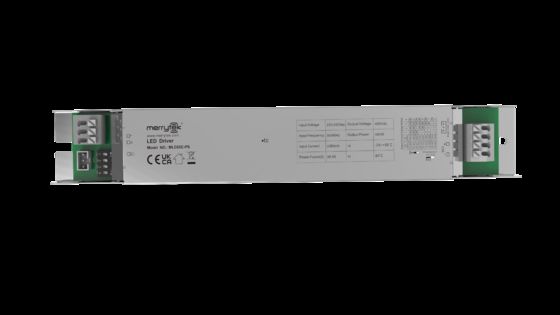

65W Izolowany sterownik LED DIM z czujnikiem, z terminalem ściemniania PWM, prąd 1200-1600mA MLC65C-PS

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
Miejsce pochodzenia Shenzhen, Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE、UKCA、SAA
Numer modelu MLC65C-PS
Minimalne zamówienie 100pcs
Cena Negocjowalne
Szczegóły pakowania Poszycie worka PE, karton (K=A)
Czas dostawy 1, Próbka i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, Zamówienie masowe:
Zasady płatności T/t
Możliwość Supply 10000 szt./Miesiąc
Szczegóły Produktu
Wzrost napięcia 220-240Vac 50Hz/60Hz Zasilanie w trybie gotowości ≤0,5 W (Wyposażyć w dzieloną głowicę pomiarową Merrytek 5,8 Ghz)
Współczynnik mocy ≥0,95 (maks. obciążenie 230 V) Model pracy Prąd stały
Migotanie ≤5% Ocena IP IP20
Życie 5 lat gwarancji przy pełnym obciążeniu Ta 230 V
Podkreślić

65W isolated sensor LED driver

,

PWM dimming terminal LED driver

,

1200-1600mA current sensor driver
Zostaw wiadomość
opis produktu
65W Izolowany sterownik LED DIM z czujnikiem, z terminalem ściemniania PWM, prąd 1200-1600mA
Cechy produktu
  • Izolowana dwustopniowa rama obwodu, pełne ściemnianie i brak migotania
  • Obsługa przełączników DIP do ustawiania biegów prądowych
  • Obsługa pomocniczego zasilania 12V, z głowicą dzielącą czujnik może osiągnąć zintegrowaną funkcję czujnika
  • Wyposażony w port sterowania ściemnianiem PWM
  • Nadaje się do różnych czujników mikrofalowych lub inteligentnych modułów bezprzewodowych
Parametry
Seria produktów MLC60C-PS
Napięcie znamionowe 220-240V AC 50Hz/60Hz
Moc w trybie czuwania ≤0.5W (wyposażony w głowicę dzielącą czujnik Merrytek 5.8Ghz)
Przepięcie 1KV(L/N,EN61000-4-5)
Współczynnik mocy ≥0.95 (230V obciążenie maksymalne)
Prąd wejściowy ≤0.23A @230VAC pełne obciążenie
Prąd rozruchowy <20A(100us prąd połowiczny)@230V AC
Sprawność pracy ≥86% (230V obciążenie maksymalne)
Wyjście
Model roboczy CC
Typ obciążenia LED
Migotanie ≤5%
Dokładność prądu stałego Dokładność prądu stałego ±5%
Parametry pomocniczego sterownika Prąd 12VDC: 100mA Max
Napięcie wyjściowe bez obciążenia 60VDC Max
Moc przy pełnym obciążeniu 65W Max
Prąd obciążenia 1200mA / 1250mA / 1300mA 1350mA / 1400mA / 1450mA 1500mA / 1550mA / 1600mA
Zakres napięcia wyjściowego obciążenia 1200mA / 15-42VDC 1250mA / 15-42VDC 1300mA / 15-42VDC 1350mA / 15-42VDC 1400mA / 15-42VDC 1450mA / 15-42VDC 1500mA / 15-42VDC 1550mA / 15-42VDC 1600mA / 15-40VDC
Wymagania dotyczące ochrony przed nieprawidłowym działaniem
Tryb ochrony Ochrona przed przepięciem na wejściu | Ochrona przed brakiem obciążenia na wejściu | Ochrona przed zwarciem na wejściu
Wymagania środowiskowe
Temperatura pracy Wbudowana: -25...+50°C
Maksymalna temperatura obudowy (Tc) 85°C
Temperatura/wilgotność przechowywania -40°C...+80°C Wilgotność: ≤85% (bez kondensacji)
Standardy certyfikacji
Certyfikat CE,UKCA,SAA
Wymagania środowiskowe RoHS2.0, wymóg Reach
Standardy bezpieczeństwa (LVD) EN61347-1, EN61347-2-13
Standardy EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Napięcie wytrzymywane Między pierwotnym a wtórnym: 3.75KVAC Między pierwotnym a masą: 1.5KVAC
Stopień ochrony IP IP20
Kategoria produktu Klasa I
Inne
Metoda okablowania Zacisk dociskowy, średnica drutu: 0.5-1.0mm2
Instalacja Wbudowana
Opakowanie Tacka z folii PE, karton (K=A)
Waga netto 225±5g
Żywotność 5 lat gwarancji @Ta 230V pełne obciążenie
Kolokacja głowicy dzielącej
MC002D 6
MC087D 1
MC087D RC
MC131D A&B
MC137D A&B
MSA207D
MC068D RC
MC116D RC
MC116D B1
Informacje o produkcie

Okablowanie i funkcje

Wiring diagram for 65W Isolated Sensor DIM Led Driver
Function diagram for 65W Isolated Sensor DIM Led Driver

Wymiary (Jednostka:mm)

Dimension diagram for 65W Isolated Sensor DIM Led Driver
Krzywa parametrów
Parameter curve diagram for MLC65C-PS Additional parameter curve diagram for MLC65C-PS
Krzywa żywotności
Life time curve diagram for 65W Isolated Sensor DIM Led Driver
Ustawienie prądu wyjściowego
Prąd wyjściowy Zakres napięcia S1 S2 S3 S4
1200mA 15-42V - - - -
1250mA 15-42V - - - ON
1300mA 15-42V - - ON -
1350mA 15-42V - - ON ON
1400mA 15-42V - ON ON -
1450mA 15-42V - ON ON ON
1500mA 15-42V ON - ON ON
1550mA 15-42V ON ON ON -
1600mA 15-40V ON ON ON ON
Inicjalizacja

Po włączeniu zasilania świeci się na stałe. Po skonfigurowaniu czujnika zmienia się zgodnie ze stanem czujnika.

Ustawienie domyślne

Dostosuj odpowiedni bieg prądowy zgodnie z zamówieniem lub życzeniem klienta.

Uwagi dotyczące zastosowania
  • Proszę używać tego produktu zgodnie ze specyfikacjami. Może wystąpić awaria, jeśli produkt jest używany poza warunkami użytkowania.
  • Produkt powinien być zainstalowany przez profesjonalnego elektryka. Proszę wyłączyć zasilanie przed instalacją, okablowaniem, zmianą ustawień przełączników DIP.
  • Najpierw należy podłączyć łańcuch LED obciążenia, a następnie włączyć zasilanie wejściowe, w przeciwnym razie może to spowodować uszkodzenie łańcucha LED.
  • Po wyłączeniu zasilania wejściowego sterownika LED, na końcu wyjściowym pozostanie napięcie szczątkowe, które może być utrzymywane przez około 3 minuty.
