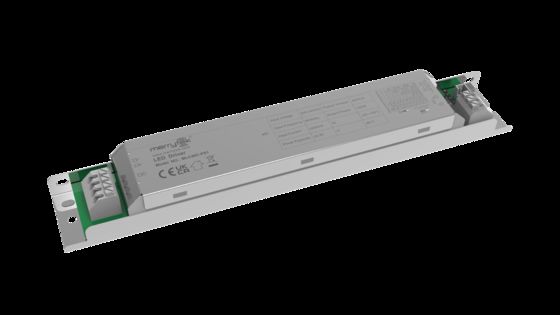

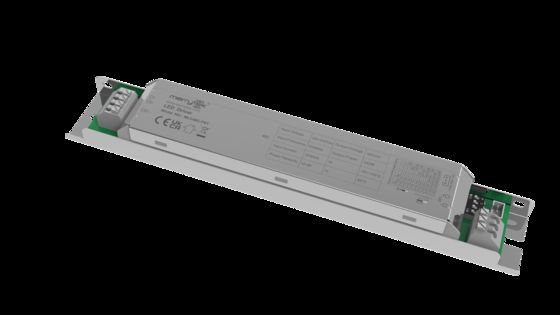

45W Izolowany Sterownik LED z czujnikiem DIM, z terminalem PWM Dimming, 600-1050mA Prąd MLC40C-PS1

  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
Miejsce pochodzenia Shenzhen, Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE、UKCA、SAA
Numer modelu MLC40C-PS1
Minimalne zamówienie 100pcs
Cena Negocjowalne
Szczegóły pakowania Poszycie worka PE, karton (K=A)
Czas dostawy 1, Próbka i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, Zamówienie masowe:
Zasady płatności T/t
Możliwość Supply 10000 szt./Miesiąc
Szczegóły Produktu
Wzrost napięcia 220-240Vac 50Hz/60Hz Zasilanie w trybie gotowości ≤0,5 W (Wyposażyć w dzieloną głowicę pomiarową Merrytek 5,8 Ghz)
Współczynnik mocy ≥0,95 (maks. obciążenie 230 V) Model pracy Prąd stały
Migotanie ≤5% Ocena IP IP20
Życie 5 lat gwarancji przy pełnym obciążeniu Ta 230 V
Podkreślić

45W isolated LED driver

,

PWM dimming sensor driver

,

600-1050mA LED driver
Zostaw wiadomość
opis produktu
45W Izolowany Sterownik LED z Czujnikiem DIM, Z Zaciskiem PWM Dimming, Prąd 600-1050mA
Cechy produktu
  • Izolowana dwustopniowa rama obwodu, pełne ściemnianie i bez migotania
  • Obsługa przełączników DIP do ustawiania biegów prądowych
  • Obsługa pomocniczego zasilania 12V, z głowicą czujnikową może osiągnąć zintegrowaną funkcję czujnikową
  • Wyposażony w port sterowania ściemnianiem PWM
  • Nadaje się do różnych czujników mikrofalowych lub bezprzewodowych modułów inteligentnych
Parametry techniczne
Seria produktów MLC40C-PS1
Napięcie znamionowe 220-240V AC 50Hz/60Hz
Moc w trybie czuwania ≤0.5W (Wyposażony w głowicę czujnikową Merrytek 5.8Ghz)
Przepięcie 1KV(L/N,EN61000-4-5)
Współczynnik mocy ≥0.95 (230V Max obciążenie)
Prąd wejściowy ≤0.23A @230VAC pełne obciążenie
Prąd rozruchowy <20A(100us połowa prądu)@230V AC
Sprawność pracy ≥86% (230V Max obciążenie)
Wyjście
Model pracy CC
Typ obciążenia LED
Migotanie ≤5%
Dokładność stałego prądu Dokładność stałego prądu ±5%
Parametry pomocniczego sterownika Prąd 12VDC: 100mA Max
Napięcie wyjściowe bez obciążenia 60VDC Max
Moc przy pełnym obciążeniu 40W Max
Prąd obciążenia 600mA / 650mA / 700mA / 750mA 800mA / 850mA / 900mA / 950mA 1000mA / 1050mA
Zakres napięcia wyjściowego obciążenia 600mA / 9-42VDC 650mA / 9-42VDC 700mA / 9-42VDC 750mA / 9-42VDC 800mA / 9-42VDC 850mA / 9-42VDC 900mA / 9-42VDC 950mA / /9-42VDC 1000mA / 9-40VDC
Wymagania dotyczące ochrony przed nieprawidłowościami
Tryb ochrony Zabezpieczenie przed przepięciem wejściowym | Zabezpieczenie przed brakiem obciążenia na wejściu | Zabezpieczenie przed zwarciem na wejściu
Wymagania środowiskowe
Temperatura pracy Wbudowany: -25…+50°C
Maksymalna temperatura obudowy (Tc) 85°C
Temperatura/wilgotność przechowywania -40°C…+80°C Wilgotność: ≤85% (bez kondensacji)
Standardy certyfikacji
Certyfikat CE,UKCA,SAA
Wymagania środowiskowe RoHS2.0, Wymagania Reach
Standardy bezpieczeństwa (LVD) EN61347-1, EN61347-2-13
Standardy EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Napięcie wytrzymywane Między pierwotnym a wtórnym: 3.75KVAC Między pierwotnym a masą: 1.5KVAC
Stopień ochrony IP IP20
Kategoria produktu Klasa I
Inne
Metoda okablowania Zacisk dociskowy, średnica przewodu: 0.5-1.0mm²
Instalacja Wbudowany
Opakowanie Tacka z folii PE, karton (K=A)
Waga netto 174±5g
Żywotność 5 lat gwarancji @Ta 230V pełne obciążenie
Kolokacja głowicy rozdzielającej
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
Informacje o produkcie
Okablowanie i funkcje
Wiring diagram for 45W Isolated Sensor DIM Led Driver Functional diagram of 45W Isolated Sensor DIM Led Driver
Wymiary (Jednostka: mm)
Dimension diagram of 45W Isolated Sensor DIM Led Driver
Krzywa parametrów
Parameter curve diagram for MLC40C-PS1 Additional parameter curve for MLC40C-PS1
Krzywa żywotności
Life time curve diagram for 45W Isolated Sensor DIM Led Driver
Ustawienie prądu wyjściowego
Prąd wyjściowy Zakres napięcia S1 S2 S3 S4
600mA 9-42V - - - -
650mA 9-42V - - - ON
700mA 9-42V - - ON -
750mA 9-42V - - ON ON
800mA 9-42V - ON - ON
850mA 9-42V - ON ON -
900mA 9-42V - ON ON ON
950mA 9-42V ON ON - ON
1000mA 9-40V ON ON ON -
1050mA 9-38V ON ON ON ON
Inicjalizacja

Po włączeniu zasilania świeci się na stałe. Po skonfigurowaniu czujnika zmienia się zgodnie ze statusem czujnika.

Ustawienie domyślne

Dostosuj odpowiedni bieg prądowy zgodnie z zamówieniem lub życzeniem klienta.

Uwagi dotyczące aplikacji
  • Proszę używać tego produktu zgodnie ze specyfikacjami. Może wystąpić awaria, jeśli produkt jest używany poza warunkami użytkowania.
  • Produkt powinien być zainstalowany przez profesjonalnego elektryka. Proszę wyłączyć zasilanie przed instalacją, okablowaniem, zmianą ustawień przełączników DIP.
  • Najpierw należy podłączyć łańcuch LED obciążenia, a następnie włączyć zasilanie wejściowe, w przeciwnym razie może to spowodować uszkodzenie łańcucha LED.
  • Po wyłączeniu zasilania wejściowego sterownika LED, na końcu wyjściowym pozostanie napięcie szczątkowe, które może być utrzymywane przez około 3 minuty.
