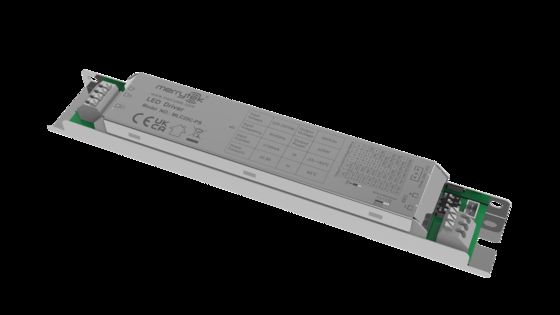

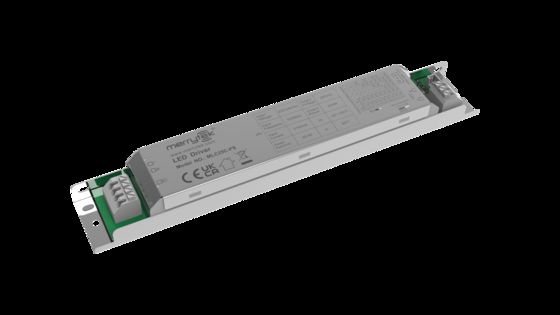

25W izolowany czujnik DIM Led Driver, z PWM Dimming Terminal, prąd 300-700mA MLC25C-PS

  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
Miejsce pochodzenia Shenzhen, Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE、UKCA、SAA
Numer modelu MLC25C-PS
Minimalne zamówienie 100pcs
Cena Negocjowalne
Szczegóły pakowania Poszycie worka PE, karton (K=A)
Czas dostawy 1, Próbka i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, Zamówienie masowe:
Zasady płatności T/t
Możliwość Supply 10000 szt./Miesiąc
Szczegóły Produktu
Wzrost napięcia 220-240Vac 50Hz/60Hz Zasilanie w trybie gotowości ≤0,5 W (Wyposażyć w dzieloną głowicę pomiarową Merrytek 5,8 Ghz)
Współczynnik mocy ≥0,95 (maks. obciążenie 230 V) Model pracy Prąd stały
Migotanie ≤5% Ocena IP IP20
Życie 5 lat gwarancji przy pełnym obciążeniu Ta 230 V
Podkreślić

25W isolated LED driver

,

PWM dimming sensor driver

,

300-700mA LED driver
Zostaw wiadomość
opis produktu
25W Izolowany Sterownik LED z Czujnikiem DIM, Z Terminalem PWM Dimming, Prąd 300-700mA
Cechy produktu
  • Izolowana dwustopniowa rama obwodu, pełne ściemnianie i bez migotania.
  • Obsługa przełączników DIP do ustawiania bieżącego biegu.
  • Obsługa pomocniczego zasilania 12V, z głowicą rozdzielającą czujnik może osiągnąć zintegrowaną funkcję czujnika.
  • Wyposażony w port sterowania ściemnianiem PWM.
  • Nadaje się do różnych czujników mikrofalowych lub bezprzewodowych modułów inteligentnych.
Parametry
Seria produktów MLC25C-PS
Napięcie znamionowe 220-240V AC 50Hz/60Hz
Moc w trybie czuwania ≤0.5W (Wyposażony w głowicę rozdzielającą czujnik Merrytek 5.8Ghz)
Przepięcie 1KV(L/N,EN61000-4-5)
Współczynnik mocy ≥0.95 (230V obciążenie maksymalne)
Prąd wejściowy ≤0.13A @230VAC pełne obciążenie
Prąd rozruchowy <15A(100us prąd połówkowy)@230V AC
Sprawność pracy ≥84% (230V obciążenie maksymalne)
Wyjście
Model pracy CC
Typ obciążenia LED
Migotanie ≤5%
Dokładność prądu stałego Dokładność prądu stałego ±5%
Parametry sterownika pomocniczego Prąd 12VDC: 100mA Max
Napięcie wyjściowe bez obciążenia 60VDC Max
Moc przy pełnym obciążeniu 25W Max
Prąd obciążenia 300mA / 350mA / 400mA / 450mA 500mA / 550mA / 600mA / 650mA 700mA
Zakres napięcia wyjściowego obciążenia 300mA / 9-42VDC 350mA / 9-42VDC 400mA / 9-42VDC 450mA / 9-42VDC 500mA / 9-42VDC 550mA / 9-42VDC 600mA / 9-42VDC 650mA / 9-38VDC 700mA / 9-36VDC
Wymagania dotyczące ochrony przed nieprawidłowym działaniem
Tryb ochrony Ochrona przed przepięciem na wejściu | Ochrona przed brakiem obciążenia na wejściu | Ochrona przed zwarciem na wejściu
Wymagania środowiskowe
Temperatura pracy Wbudowany: -25…+50℃
Maksymalna temperatura obudowy (Tc) 85℃
Temperatura/wilgotność przechowywania -40℃…+80℃ Wilgotność: ≤85% (bez kondensacji)
Standardy certyfikacji
Certyfikat CE,UKCA,SAA
Wymagania środowiskowe RoHS2.0, Wymagania Reach
Standardy bezpieczeństwa (LVD) EN61347-1, EN61347-2-13
Standardy EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Napięcie wytrzymywane Między pierwotnym a wtórnym: 3.75KVAC Między pierwotnym a ziemią: 1.5KVAC
Stopień ochrony IP IP20
Kategoria produktu Klasa I
Inne
Metoda okablowania Zacisk dociskowy, średnica przewodu: 0.5-1.0mm2
Instalacja Wbudowany
Opakowanie Tacka z folii PE, karton (K=A)
Waga netto 144.5±5g
Żywotność 5 lat gwarancji @Ta 230V pełne obciążenie
Kolokacja głowicy rozdzielającej
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
Informacje o produkcie

Okablowanie i funkcja

Wiring diagram for 25W Isolated Sensor DIM Led Driver
Function diagram for 25W Isolated Sensor DIM Led Driver

Wymiary (Jednostka: mm)

Dimension diagram for 25W Isolated Sensor DIM Led Driver
Krzywa parametrów
Parameter curve diagram for MLC25C-PS Additional parameter curve diagram for MLC25C-PS
Krzywa żywotności
Life time curve diagram for 25W Isolated Sensor DIM Led Driver
Ustawienie prądu wyjściowego
Prąd wyjściowy Zakres napięcia S1 S2 S3 S4
300mA 9-42V - - - -
350mA 9-42V - - - ON
400mA 9-42V - - ON -
450mA 9-42V - - ON ON
500mA 9-42V - ON ON -
550mA 9-42V - ON ON ON
600mA 9-42V ON - ON ON
650mA 9-38V ON ON ON -
700mA 9-36V ON ON ON ON
Inicjalizacja

Po włączeniu zasilania świeci się stale. Po skonfigurowaniu czujnika zmienia się zgodnie ze stanem czujnika.

Ustawienie domyślne

Dostosuj odpowiedni bieg prądu zgodnie z zamówieniem lub życzeniem klienta.

Uwagi dotyczące aplikacji
  • Proszę używać tego produktu zgodnie ze specyfikacjami. Może wystąpić awaria, jeśli produkt jest używany poza warunkami użytkowania.
  • Produkt powinien być zainstalowany przez profesjonalnego elektryka. Proszę wyłączyć zasilanie przed instalacją, okablowaniem, zmianą ustawień przełączników DIP.
  • Najpierw należy podłączyć szereg LED obciążenia, a następnie włączyć zasilanie wejściowe, w przeciwnym razie może to spowodować uszkodzenie szeregu LED.
  • Po wyłączeniu zasilania wejściowego sterownika LED, na końcu wyjściowym pozostanie napięcie szczątkowe, które może być utrzymywane przez około 3 minuty.
