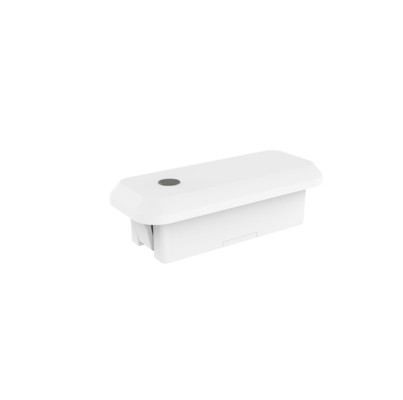

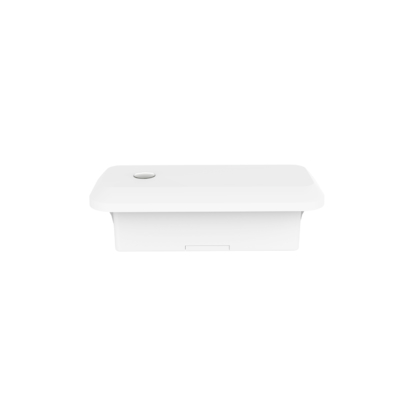

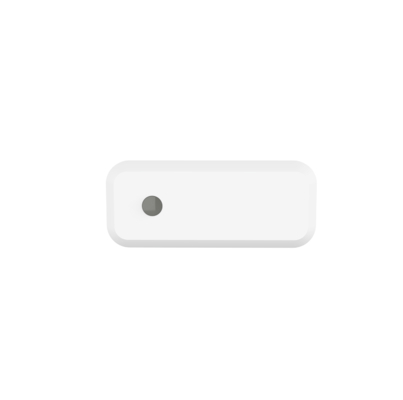

12Vdc czujnik wygaszający mikrofalówki z funkcją zbierania światła dziennego dla światła paneli i światła liniowego

[Cechy produktu]

• Wbudowanyinstalacja w suficie czujnik obecności
• Wykorzystuje opatentowaną technologię anteny mikrofalowej 24 GHz, obsługuje maks. wysokość instalacji 4 m
• Z niemiecką technologią RF, 5 lat gwarancji na produkt
• Funkcja czujnika ruchu, drobnego ruchu i światła dziennego
• Zastosowanie w toaletach, salonach, kuchniach i innych środowiskach, w których wymagane jest wykrywanie ruchu, drobnego ruchu
• Dostępny pilot do konfiguracji parametrów

[Parametry]

Żywotność

Duży ruch

Wymiar (       Duży ruch sygnał aktywny
Drobny sygnał ruchu utrzymany  Obecność człowieka: wykrywa obecność ciała ludzkiego w obszarze detekcji w celu przeprowadzenia dużych sygnałów ruchu (chodzenie) aby wyzwolić indukcję i wyprowadzić wysoki poziom (np. sterowanie włączaniem i wyłączaniem świateł), a następnie wykryć drobny ruch sygnały (pochylanie ciała do przodu, do tyłu, machanie kończynami, potrząsanie głową, pisanie na klawiaturze, granie na telefonach komórkowych i inne drobne ruchy.) atakże wykrywanie oznak życiowych oddechowych człowieka spowodowanych przez jamę brzuszną, rozszerzanie klatki piersiowej s  aby utrzymać wysoki poziom wyjściowy (takie as sterowanie światłem

s

[Ustawienia domyślne]Brak obecności człowieka: brak sygnału wykrytego w obszarze detekcji i wyjście niskiego poziomu (sterowanie wyłączeniem lampy)[

• Schemat]

Wymiar (

• jednostki: mm)

Funkcja

Okablowanie

[Instrukcja instalacji]

​

[Zasięg detekcji]

[Pilot]

[Inicjalizacja]

Po włączeniu zasilania czujnik automatycznie włącza światło z jasnością 100% i przeprowadza autotest przez 10 sekund. Podczas inicjalizacji czujnik nie jest w stanie wykryć ruchu. Wchodzi w tryb wykrywania po inicjalizacji, podczas której lampa utrzymuje jasność 100%.

[Ustawienia domyślne]Czułość: 100%   Czas podtrzymania: 5s   Czujnik światła dziennego: Wyłączony    Okres czuwania: 0s    Poziom ściemniania w trybie czuwania: 20%[

l ]

l Czujnik powinien być instalowany przez profesjonalnego elektryka. Przed instalacją, okablowaniem i zmianą konfiguracji należy wyłączyć zasilanie.

l Produkt ma dobrą zdolność penetracji tworzyw sztucznych, drewna itp., ale antena modułu mikrofalowego nie powinna mieć metalowych akcesoriów ani metalowych obudów, szklanych obudów itp. bezpośrednio z przodu lub w pobliżu, w przeciwnym razie wpłynie to na transmisję i odbiór anteny.

l Na odległość wykrywania będzie miała wpływ wysokość instalacji, wielkość wykrywanego obiektu, prędkość ruchu, wpływ środowiska instalacji, a odległość wykrywania w różnych kierunkach będzie miała pewien stopień zmienności. l  Prógświatła dziennego znajduje się w słonecznym otoczeniu, bez cieni i warunkach rozproszonego odbicia światła otoczenia. W różnych okresach, klimatach i środowiskach, the wartość światła dziennego wykryta przez czujnik światła może być inna.

l Zaleca się, aby odległość instalacji produktu wynosiła więcej niż 1,5 m; odległość instalacji między produktem a routerem powinna wynosić więcej niż 1,5 m, aby nie powodować zakłóceń w normalnej pracy czujnika mikrofalowego.

l Płaszczyzna montażowa produktu (np. podłoże aluminiowe, płytka PCB) musi znajdować się na pewnej różnicy wysokości od płaszczyzny anteny modułu mikrofalowego, a płaszczyzna anteny modułu mikrofalowego powinna być wyższa niż pobliska płaszczyzna o więcej niż 5 mm, aby uzyskać najlepszy efekt wykrywania.

l Należy stosować regulowany zasilacz prądu stałego ze stabilnym napięciem wyjściowym, niskim prądem i współczynnikiem tętnieńt musi być używany, the tętnienia zasilania powinny być mniejsze niż 50 mV, a minimalny prąd obciążenia zasilania powinien być większy niż 120 mA, a także zaleca się ustawienie kondensatora elektrolitycznego nie mniejszego niż 100 uF at wejście zasilanialy zacisk VCC.

l Instalacja produktu w miarę możliwości z dala od dużych urządzeń metalowych, rurociągów, otworów wentylacyjnych klimatyzacji, otworów wydechowych, maszyn do dymu i innych scen, aby uniknąć wibracji sprzętu wpływających na efekt wykrywania.

l Moduł mikrofalowy powinien unikać blisko zasilacza prądu przemiennego, z dala od mostka prostowniczego zasilacza, transformatora, tranzystorów przełączających i innych urządzeń dużej mocy, aby uniknąć zakłóceń sygnałów wysokiej częstotliwości w normalnej pracy modułu mikrofalowego.

l Projekt produktu: powierzchnia anteny modułu mikrofalowego i jego pobliskie obwody powinny unikać przepływu dużych prądów, unikanie transformatorów lub elementów wysokiej częstotliwości w pobliżu, odległość powinna być większa niż 10 mm w miarę możliwości.

l Podczas okablowania strona anteny i strona komponentów z tyłu produktu nie powinny być zakryte przewodami ani mieć dużych prądów, aby nie wpływać na normalne działanie czujnika.

l Przód produktu i jego otoczenie nie mogą być wyposażone w metalowe akcesoria lub szklane bloki, aby nie wpływać na normalne działanie czujnika, a grubość tworzywa sztucznego w miarę możliwości powinna być mniejsza niż 1 mm, zbyt grube wpłynie na wykrywanie modułów mikrofalowych i kierunkowość; płaszczyzna anteny mikrofalowej i odległość od obudowy powinna być większa niż 3,2 mm

l Powierzchnia anteny produktu i płaszczyzna metalowa (podłoże aluminiowe, obudowa żelazna) muszą mieć pewną różnicę wysokości, zalecana odległość wynosi ponad 0,5 mm.

Gdy konstrukcja produktu, tryb zasilania/obwód, osłona przednia anteny czujnika itp. ulegną zmianie, proszę powiadomić producenta czujnika w celu potwierdzenia, aby nie spowodować nieprawidłowego działania produktu. W przeciwnym razie, producent nie ponosi żadnej odpowiedzialności za nieprawidłowości.
