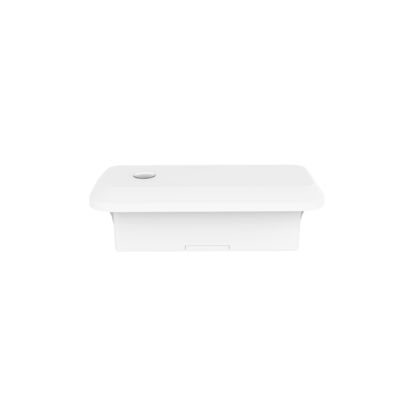

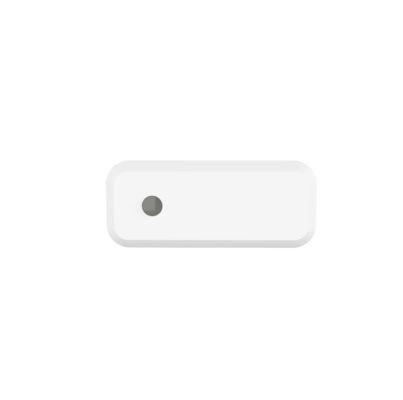

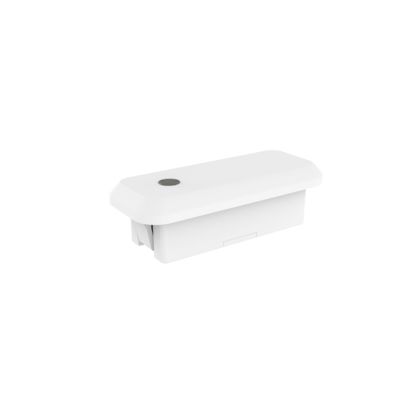

12Vdc czujnik wygaszający mikrofalowy z funkcją zbierania światła dziennego dla światła paneli i światła liniowego MC182D 99

[Wyznaczenia produktu]

• Zbudowany- w instalacji czujnik obecności
• Wdrożyć opatentowaną technologię anten mikrofalowych 24 GHz, wspierać maksymalną wysokość instalacji 4m
• Z niemiecką technologią RF, 5-letnia gwarancja produktu
• Funkcja czujnika ruchu, ruchu drobnego i światła dziennego
• Stosowane do łazienek, salonów, kuchni i innych pomieszczeń, w których wymagane jest wykrywanie ruchu lub drobnych ruchów
• Dostępne zdalne sterowanie dla konfiguracji parametrów

[Parametry]

[Opis funkcji]

   Duży ruch.sygnał aktywny    NieważneSygnał ruchu utrzymać
Obecność człowieka:wykryć ciało ludzkie w obszarze wykrycia, aby przeprowadzićdużysygnały ruchu(chodzenie)aby uruchomić indukcjęa takżewysoki poziom wyjścia (np. światła kontrolne włączane i wyłączone), a następnie wykryćniewielki ruchsygnały (pochylenie ciała do przodu, do tyłu, huśtanie kończyn, potrząsanie głową, pisanie, używanie telefonów komórkowych i inne)drobne wnioski- Tak.a)w celu wykrycia objawów życiowych układu oddechowego człowieka spowodowanych przez otchłań brzuszną, rozszerzenie klatki piersiowejitd.w celu utrzymania wysokiego poziomu produkcji (np.sświatło sterująceszawsze włączony)

Nieobecność człowieka: nie wykryto sygnału w obszarze wykrywania i niski poziom wyjścia (wyłączone światło sterujące)

[Diagram]

• Wymiar (jednostki: mm)

• Funkcja

• Przesłanie

[Instrukcja montażu]

- Nie.

[Rang wykrywania]

[Dalny sterownik]

[Initializacja]

Po włączeniu czujnik automatycznie włącza światło o 100% jasności i samodzielnie sprawdza 10s. Podczas inicjalizacji czujnik nie jest w stanie wykryć ruchu.Wchodzi w tryb wykrywania po inicjalizacji, podczas których światło utrzymuje 100% jasności.

[Postawienie domyślne]

Wymagania w zakresie czułości: 100% Czas trwania: 5 s Czujnik światła dziennego: wyłączyć okres czuwania: 0 s Poziom ciemności czuwania: 20%

[Zawiadomienie o zgłoszeniu]

Ja...Czujnik powinien być zainstalowany przez profesjonalnego elektryka. Proszę wyłączyć zasilanie przed instalacją, okablowaniem, zmianą konfiguracji.

Ja...Produkt ma dobrą zdolność penetracji do tworzyw sztucznych, drewna itp., ale anteny modułu mikrofalowego nie powinny mieć metalowych akcesoriów lub metalowych powłok, powłok szklanych itp. bezpośrednio przed lub w pobliżu,W przeciwnym razie wpłynie to na transmisję i odbiór anteny..

Ja...Odległość wykrywania będzie zależała od wysokości instalacji, wielkości przedmiotu, który ma być wykryty, prędkości ruchu, wpływu środowiska instalacji,i odległość wykrywania w różnych kierunkach będzie miała pewien stopień zmienności.

Ja...W sprawie światło dzienne W różnych okresach, klimatach i środowiskach,eświatło dziennewartość wykryta przez czujnik światła może być inna.

Ja...Zaleca się, aby odległość montażu produktu była większa niż 1,5 m; odległość montażu między produktem a routerem powinna być większa niż 1,5 m,aby nie powodować zakłóceń w normalnej pracy czujnika mikrofalowego.

Ja...Płaszczyzna montażu produktu (np. podłoże aluminiowe, płyta PCB) musi znajdować się w pewnej odległości wysokości od płaszczyzny anteny modułu mikrofalowego,i płaszczyzna anteny modułu mikrofalowego powinna być wyższa niż najbliższa płaszczyzna o więcej niż 5 mm w celu osiągnięcia najlepszego efektu wykrywania.

Ja...Zasilanie regulowane prądem stałym ze stabilnym napięciem wyjściowym, niskim prądem i współczynnikiem falowaniatmusi być używany, te falę zasilania powinna być mniejsza niż 50mV, a minimalny prąd obciążenia zasilania powinien być większy niż 120mA,i zaleca się również zainstalowanie kondensatora elektrolitycznego o temperaturze nie mniejszej niż 100 uF w zasilacz mocy wejściowejJa...yTerminal VCC.

Ja...Instalacja produktu w jak największej odległości od dużych urządzeń metalowych, rurociągów, otworów wentylacyjnych klimatyzacji, otworów wydechowych, maszyn dymu i innych miejsc,w celu uniknięcia wibracji sprzętu wpływają na efekt wykrywania.

Ja...Moduł mikrofalowy powinien być w pobliżu źródła zasilania prądu przemiennego, w odległości od mostka napędowego, transformatora, przewodów przełącznikowych i innych urządzeń o dużej mocy,aby uniknąć zakłóceń sygnałów wysokiej częstotliwości w normalnej pracy modułu mikrofalowego.

Ja...Konstrukcja produktu: powierzchnia anteny modułu mikrofalowego i jego pobliskich obwodów w celu uniknięcia przepływu dużych prądów, uniknięcia znajdujących się w pobliżu transformatorów lub komponentów o wysokiej częstotliwości,odległość powinna być większa niż 10 mm w miarę możliwości.

Ja...Podczas okablowania strona anteny i strona części znajdująca się z tyłu wyrobu nie powinny być pokryte przewodami ani mieć duży przepływ prądu,aby nie wpływać na normalną pracę czujnika,.

Ja...Przednia część produktu i jej okolice nie mogą być wyposażone w metalowe akcesoria lub szklane bloky, aby nie wpływać na normalne działanie czujnika,podczas gdy grubość tworzywa sztucznego w miarę możliwości wybrać mniej niż 1 mm, zbyt gruba wpłynie na wykrycie modułów mikrofalowych i kierunkowości; płaszczyzna anteny mikrofalowej i odległość od powłoki powinna być większa niż 3,2 mm

Ja...Powierzchnia anteny produktu i płaszczyzna metalowa (substrat aluminiowy, powłoka żelazna) muszą mieć pewną różnicę wysokości, zalecana odległość wynosi ponad 0,5 mm.

W przypadku zmiany struktury produktu, trybu zasilania / obwodu, przedniej osłony anteny czujnika itp. powiadom o tym producenta czujnika, aby potwierdzić, aby nie spowodować nieprawidłowej pracy produktu.W innym wypadku, producent nie ponosi odpowiedzialności za nieprawidłowość.
