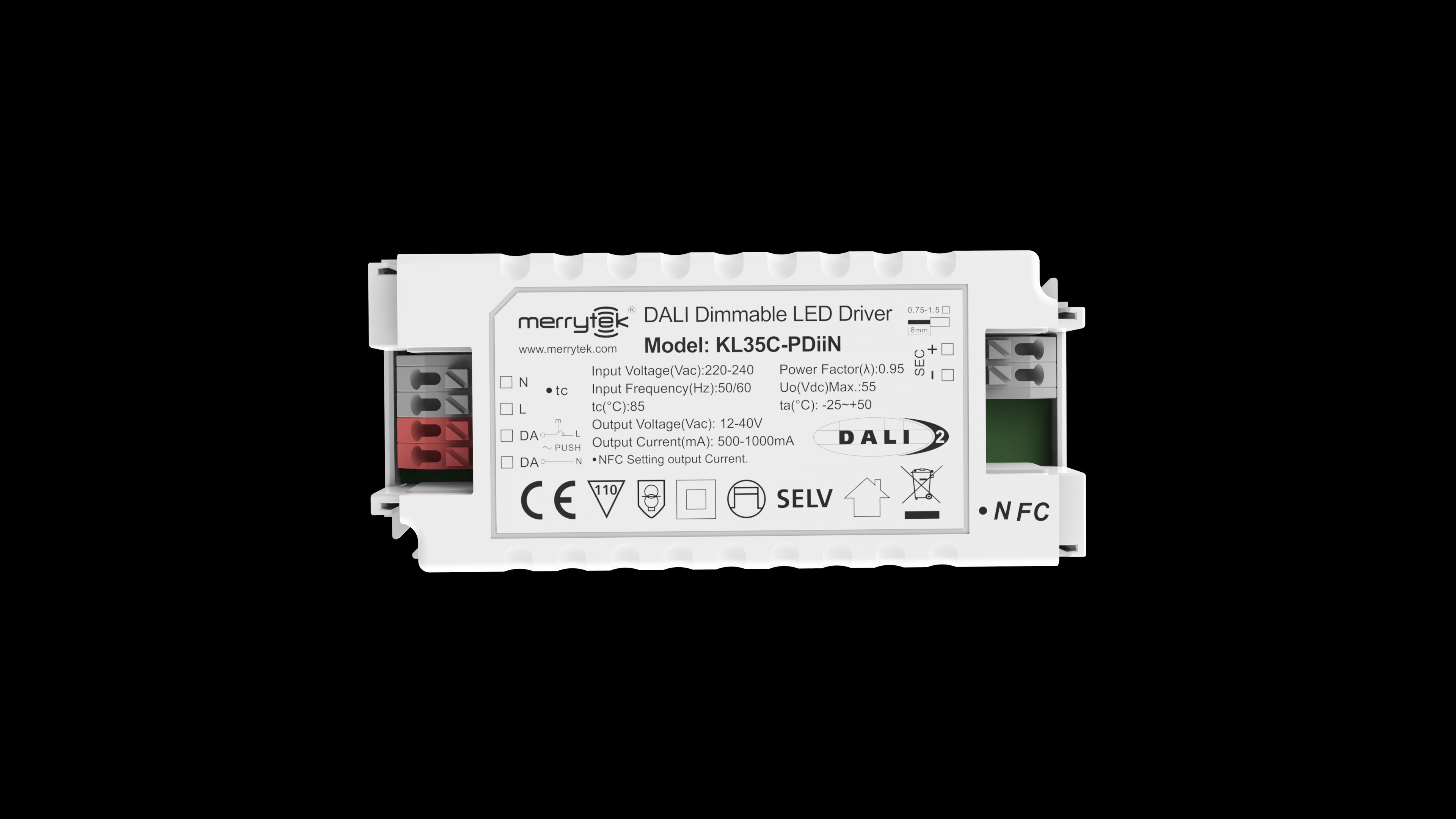

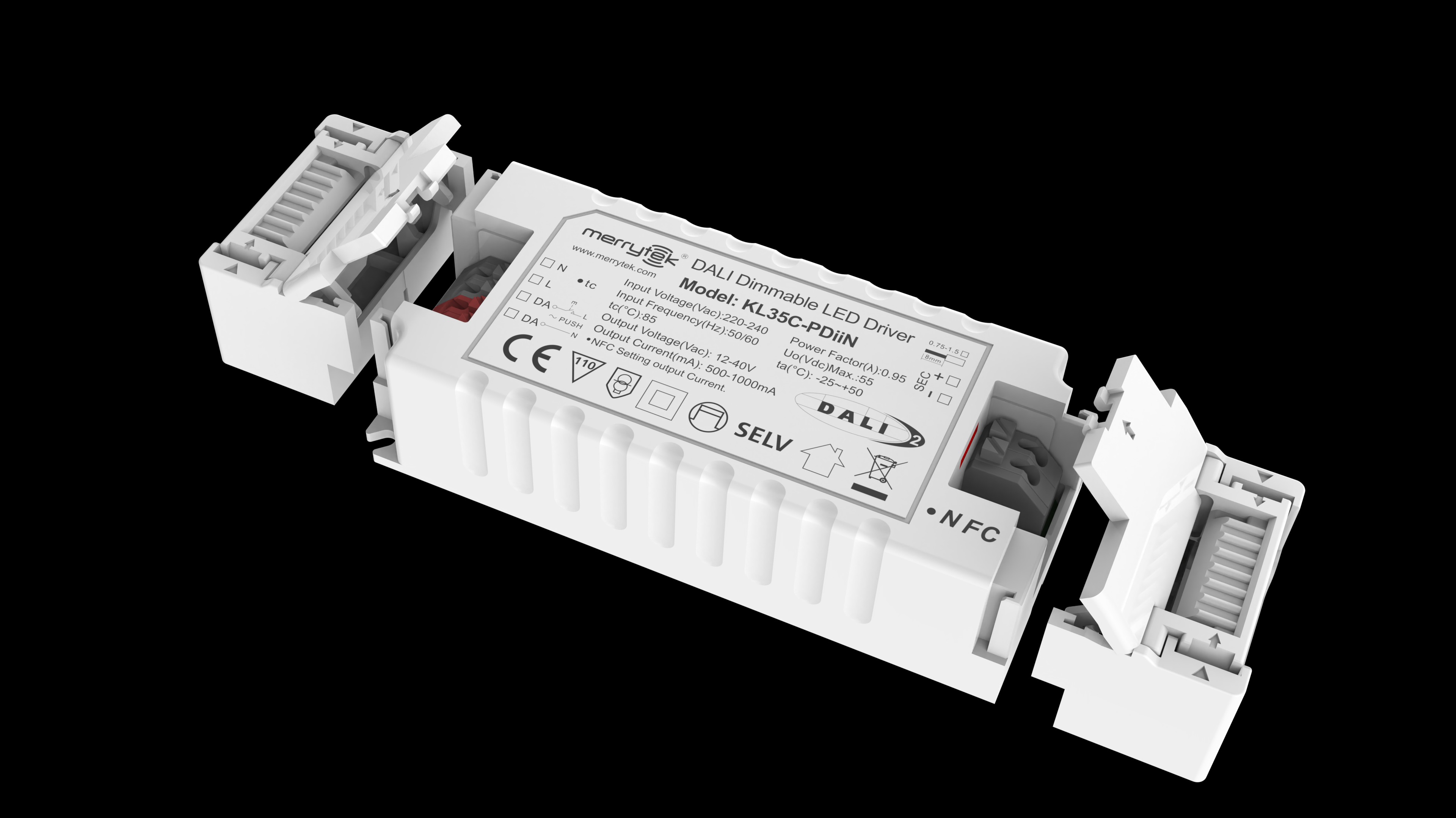

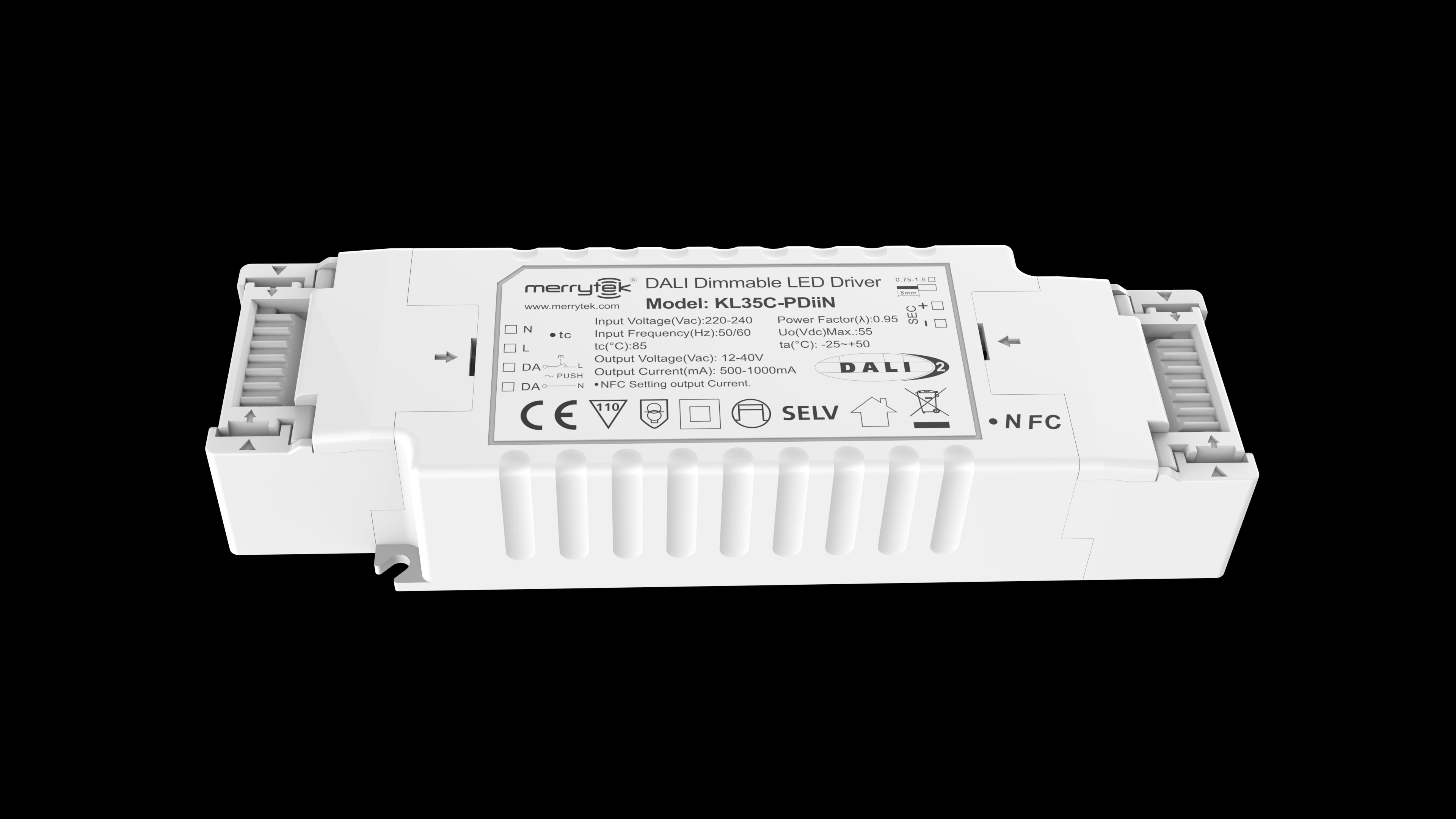

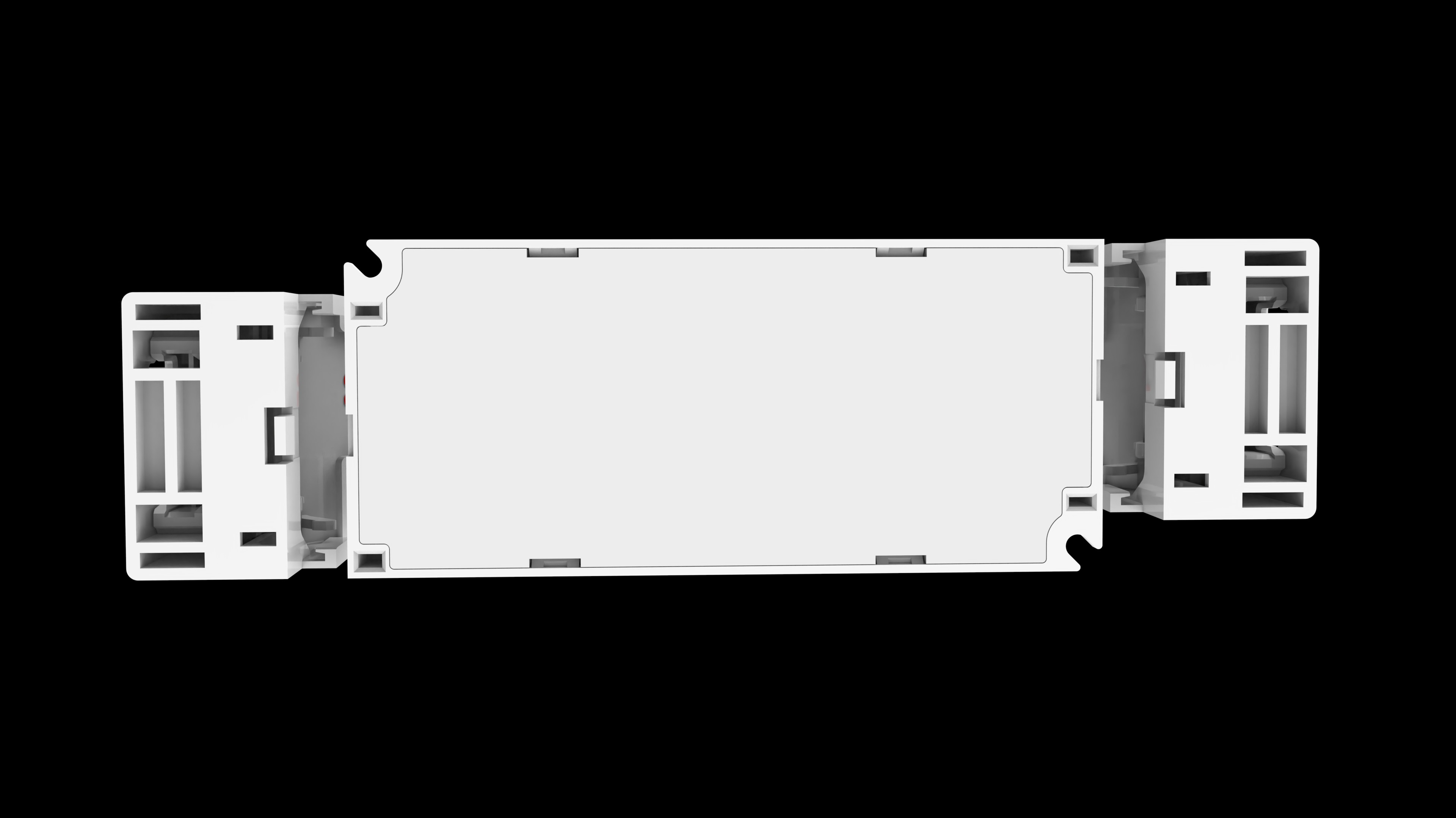

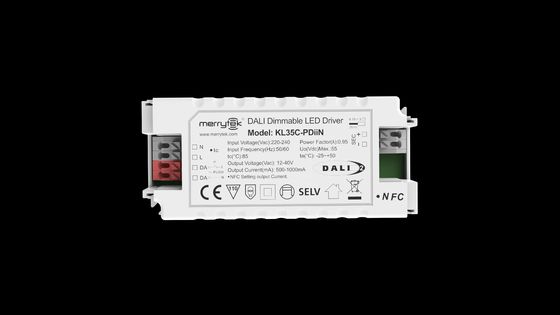

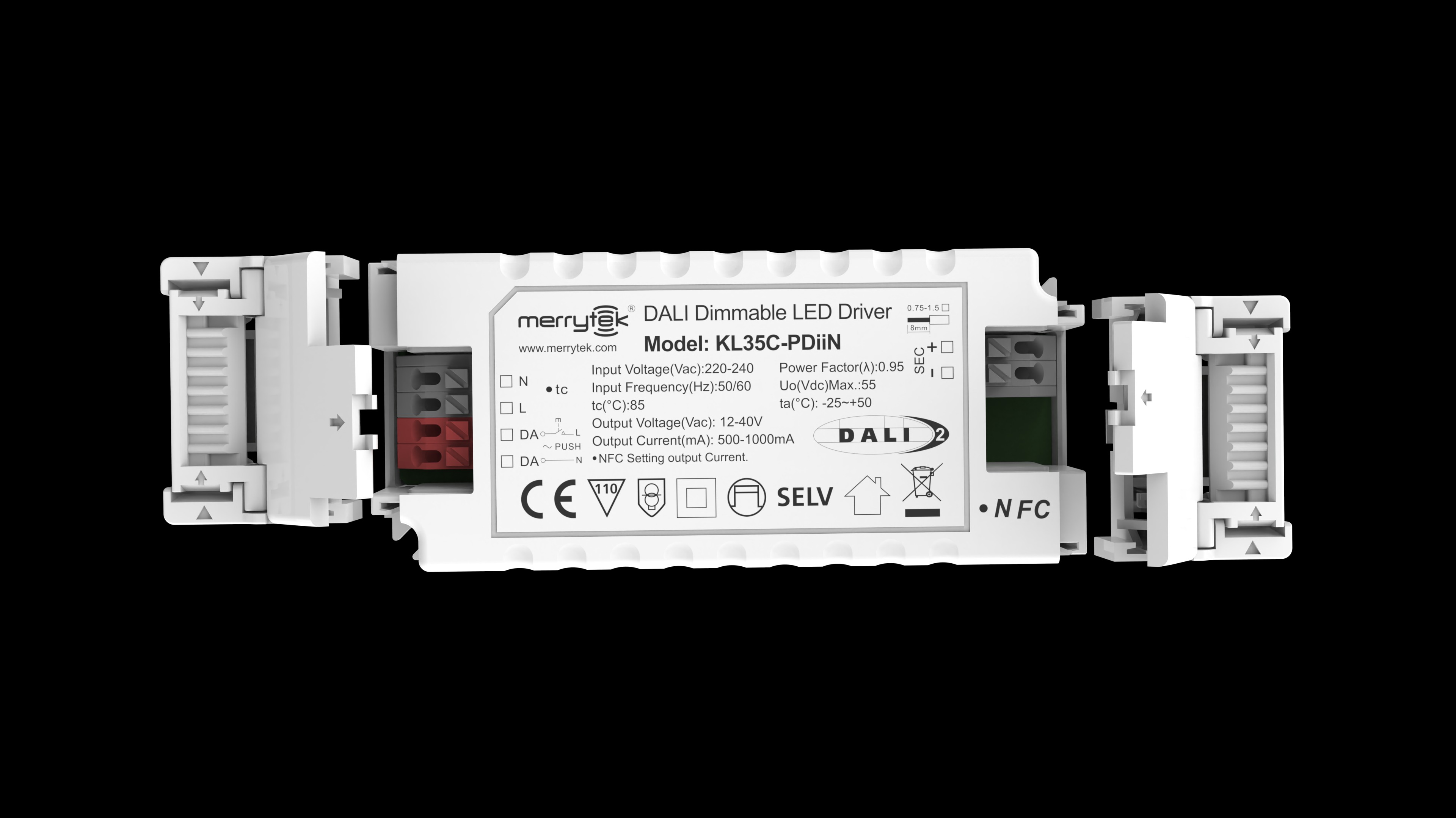

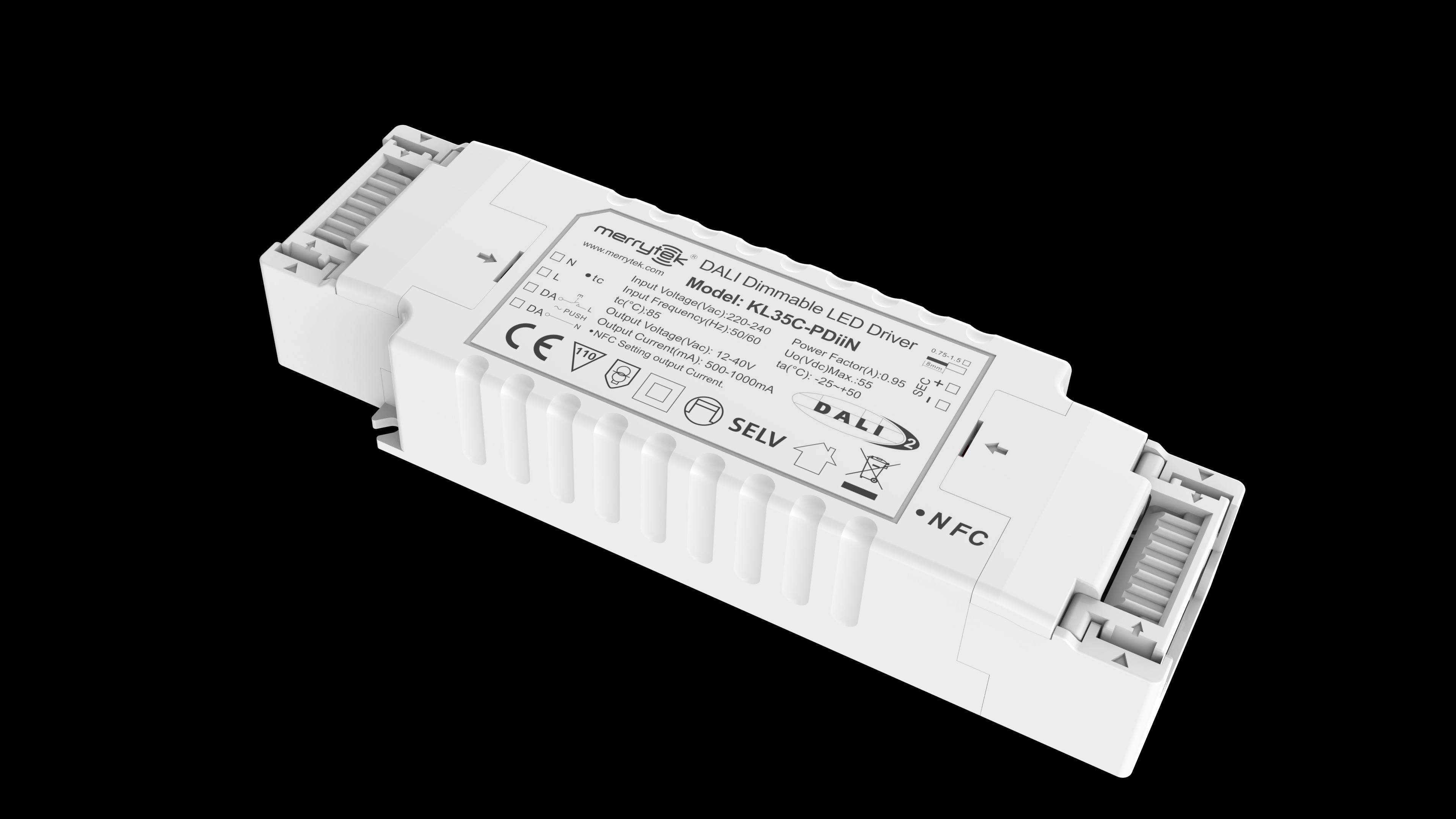

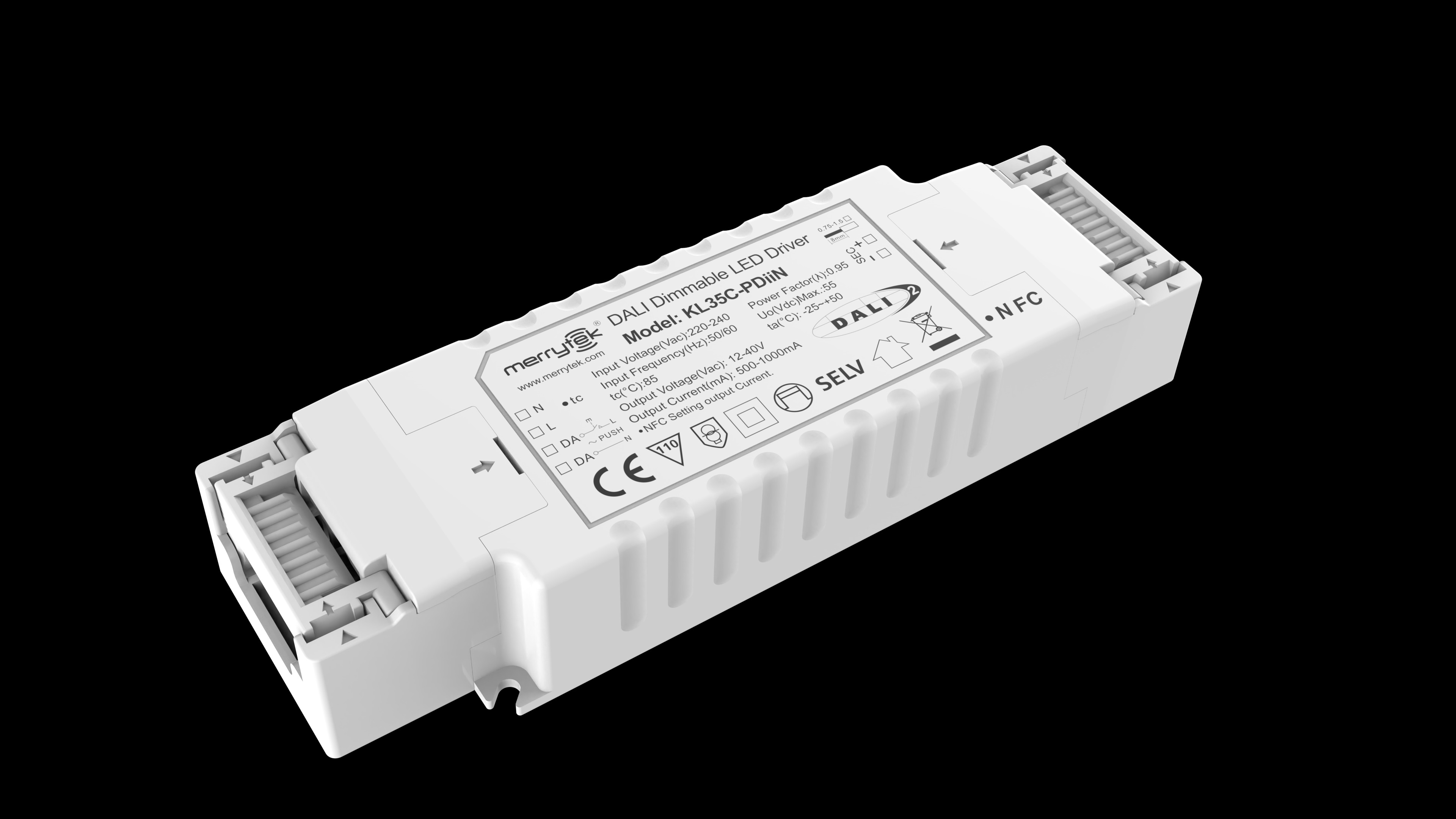

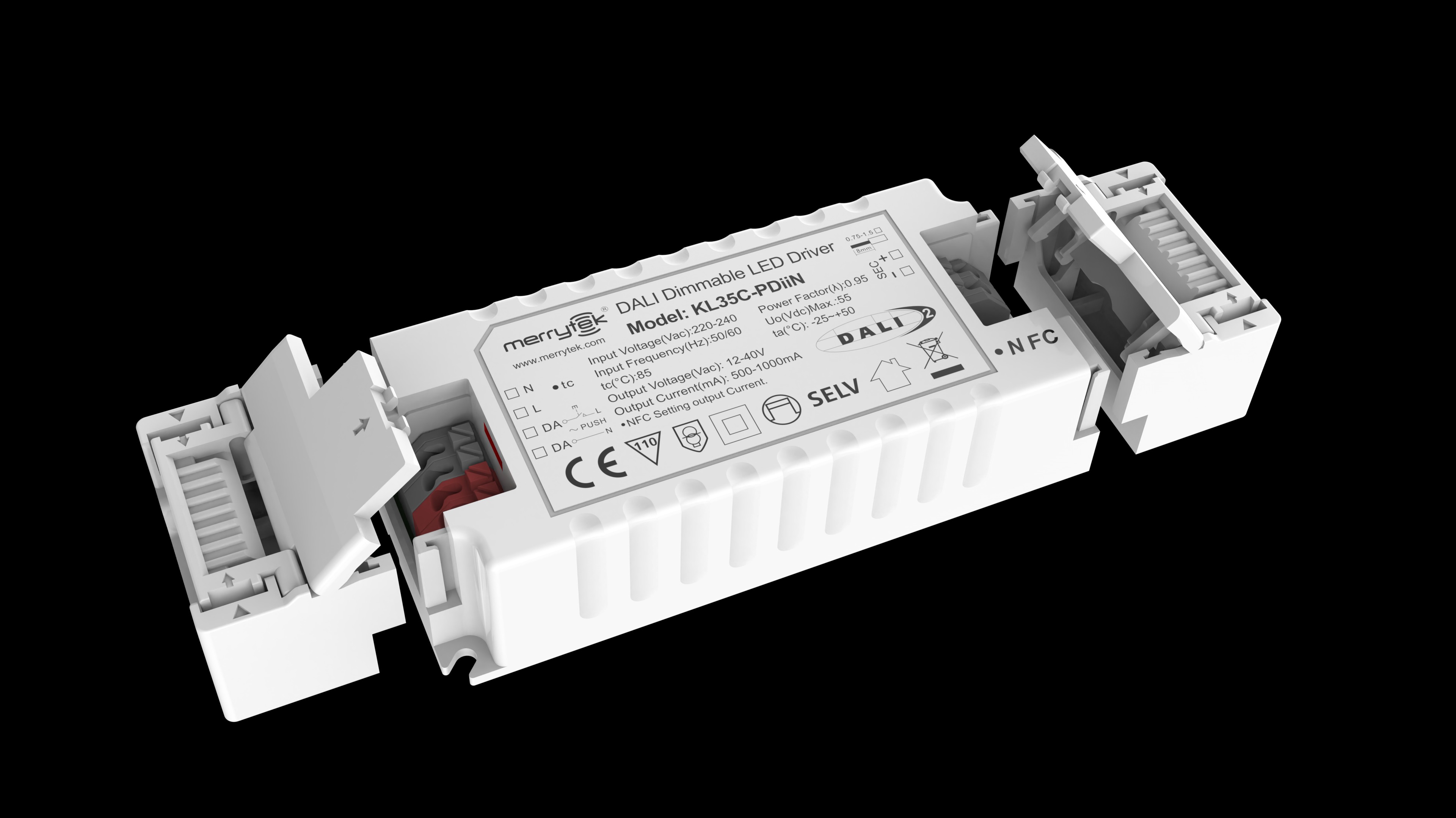

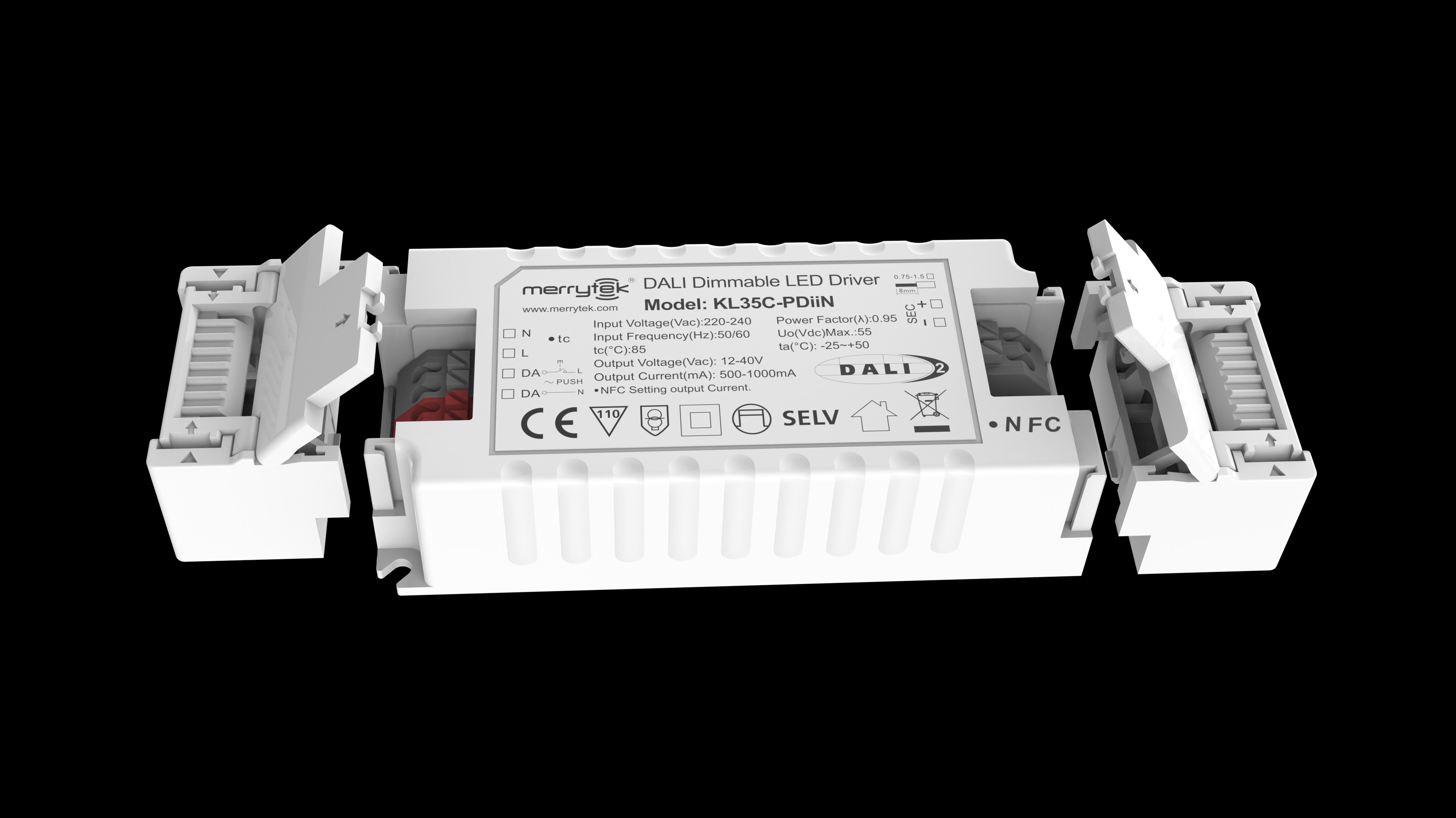

35W DALI2 & PUSH przyciemnianie sterownik stałego prądu NFC programowalny sterownik LED 500-1050mA

  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
Miejsce pochodzenia Shenzhen, Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE
Numer modelu KL35C-PDIIN
Minimalne zamówienie 100 sztuk
Cena Negocjowalne
Szczegóły pakowania białe pudełko + instrukcja Zewnętrzny karton z klapą (K=A)
Czas dostawy <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, próbka i
Zasady płatności T/T
Możliwość Supply 20 000 sztuk miesięcznie

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Napięcie robocze 220–240 V prądu przemiennego 50 Hz /60 Hz Współczynnik mocy ≥0,95 @230VAC （Pełne obciążenie）
Władza w stanie gotowości ≤0,5 W（@230Vac） wydajność 87%Max. 87% maks. @230VAC （Full load） @230VAC (pełne obciążenie)
Tryb działania Dali2 Dimming & Push Dimming Wymiar instalacyjny 136*42,5*24 mm
Gwarancja 5 lat Stały prąd wyjściowy 500-1050MA
Zostaw wiadomość
opis produktu

35W DALI2 & PUSH przyciemniający sterownik stałego prądu sterownik NFC programowalny LED 500-1050mA





[Wyznaczenie produktu]

  • Bez migotania dla całego zakresu zaciemniania
  • Moc w stanie gotowości poniżej 0,5 W
  • Główne przyciemnianie przyciskiem
  • Technologia NFC do programowania bezprzewodowego
  • Wbudowany interfejs DALI DT6
  • Centralnie zasilane działanie awaryjne prądu stałego DT19
  • Odszkodowanie CLO
  • Ochrona: zwarcie / nadtemperatura / nad napięciem
  • Zmniejszanie prądu w przypadku wysokiej temperatury otoczenia
  • Wciśnij przyciemnienie z funkcją pamięci
  • 5-letnia gwarancja

[Parametry]

  Mikro-serie KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
Wpływ Napięcie robocze 198-264Vac 50Hz/60Hz
Narysowane napięcie wejściowe 220-240Vac 50Hz/60Hz
Zakres napięcia wejściowego prądu stałego 200-240Vdc
Prąd wejściowy 0.06A Max. 0.11A Max. 0.19A Max.
Prąd wejściowy < 15A (Półprądowa szerokość impulsu100μs) @230Vac
Współczynnik mocy ((@230V100% obciążenia) ≥ 0,9C ≥ 0.93 ≥ 0.95
Całkowite zniekształcenie harmonijne Typowe:15% (@230Vac, 100% obciążenia)
Pojemność w stanie gotowości ≤ 0,5 W (@230Vac przy wyłączeniu PUSH lub DALI)
Wydajność ((@230Vac, 100% obciążenia) 81% 86% 87%
Metoda okablowania 0.75mm2 0.75-1.5 mm2

Automatyczny wyłącznik



 KL10C-PDiiN (obliczenie prądu w druku)
rodzaj B10 B13 B16 B20 B25 /
Liczba 40 50 65 85 100 /
rodzaj C10 C13 C16 C20 C25 C32
Liczba 70 90 110 140 170 220
KL20C-PDiiN (Wskazać prąd w przewodzie)
rodzaj B10 B13 B16 B20 B25 /
Liczba 25 35 45 55 65 /
rodzaj C10 C13 C16 C20 C25 C32
Liczba 60 70 80 110 130 160
KL35C-PDiiN (obliczenie prądu w druku)
rodzaj B10 B13 B16 B20 B25 /
Liczba 25 30 40 50 60 /
rodzaj C10 C13 C16 C20 C25 C32
Liczba 40 55 60 80 105 130
Produkcja Tryb działania Prąd stały
Rodzaj ładunku LED
Wymagania w zakresie fal (flimczące lub nieflimczące) Wartość migotania: mniej niż 5% dla całego zakresu zaciemniania
Czas uruchomienia <1s (@230Vac)
napięcie wyjściowe bez obciążenia 50V DC Max. 55V DC Max. 55V DC Max.
Zakres napięcia wyjściowego obciążenia 3-40 V prądu stałego 12-40V prądu stałego 12-40V prądu stałego
Moc wyjściowa pełnego obciążenia 10W 20 W 35 W
Prąd wyjściowy obciążenia 150-350 mA 100-550 mA 500-1050mA
Stały prąd/napięcie Dokładność Dokładność prądu stałego ± 5%
Metoda okablowania 0.5 mm2 Pociskowy końcówka, przekrój przewodu: 0,75-1,5 mm2
Metoda kontroli Główne przyciemnienie PUSH Główne przyciemnianie PUSH (max.długość przewodu:20M)
Zakres zaciemnienia Główne przyciemnienie PUSH i DALI: 0%-100%
DALI Dimming Zmrażanie DALI (maks.długość przewodu: 300M)
WyjątekProtacjaRzestawienia Wydajność nad temperaturą
ochrona		 Tak, bez funkcji samoodzyskiwania (może być zapytane)
Ochrona przed zwarciem wyjściowym Tak, bez funkcji samoodzyskiwania (może być zapytane)

Działanie

Środowisko

 Temperatura/wilgotność pracy -25°C~50°C wilgotność: 85% (nie kondensująca)
Temperatura/wilgotność przechowywania -40°C~80°C, wilgotność: 10%~95%
Maksymalna temperatura obudowy (Tc) 85°C

Bezpieczeństwo

& EMC

 Norma EMC Wymagania w zakresie bezpieczeństwa
Standard protokołu DALI IEC 62386-102, IEC 62386-207 DT6 251 252 253
Standardy bezpieczeństwa EN61347-1
Certyfikacja CE
Wytrzymać napięcie 3750Vac, 5mA, 60s (Wchodzenie ¥L N ¥- Wyjście ¥SEC ¥)
Pozostałe Stopień ochrony IP20
Rodzaj ochrony Klasa II
Rodzaj instalacji Niezależna instalacja i wbudowana instalacja
Z krągłością / 116*40,5*22 mm 136*42,5*24 mm
Z wyłączeniem: 64.5*40*23 mm 78*40,5*22 mm 96*42,5*24 mm
Funkcja pamięci wyłączającej Tak, pamięć PUSH
Synchronizacja przyciemniania PUSH Maksymalnie 15 jednostek.
Wymóg opakowania Torebka PE+Instrukcja+plata+karton zewnętrzny(K=A)
Waga (wraz z kręcaniem) / 860,9 ± 5 g 115.1±5g
Waga (bez kręcenia) 54 ± 5 g 1000,5 ± 5 g 1320,7 ± 5 g
Życie 5 lat @Ta pełne obciążenie
Uwaga: Wszystkie parametry są badane przy napięciu wejściowym 230 VAC i środowisku o temperaturze 25 °C, chyba że jest to określone.

[Rozmiar]



                          35W DALI2 & PUSH przyciemnianie sterownik stałego prądu NFC programowalny sterownik LED 500-1050mA 0

[Diagram przewodów]



 35W DALI2 & PUSH przyciemnianie sterownik stałego prądu NFC programowalny sterownik LED 500-1050mA 135W DALI2 & PUSH przyciemnianie sterownik stałego prądu NFC programowalny sterownik LED 500-1050mA 2



Rys. ADALIBrzmi niecoMing                                                                    Fig.BWciśnij DIM.Ming



[Kurwa obniżania i przyciemniania]

35W DALI2 & PUSH przyciemnianie sterownik stałego prądu NFC programowalny sterownik LED 500-1050mA 335W DALI2 & PUSH przyciemnianie sterownik stałego prądu NFC programowalny sterownik LED 500-1050mA 4



[Prąd odpowiadający napięciu]

KL35C-PDiiN
Prąd ((mA) Pomax ((W) Uout ((V)
500 20.0 3~ 40
550 22.0 3~ 40
600 24.0 3~ 40
650 26.0 3~ 40
700 28.0 3~ 40
750 30.0 3~ 40
800 32.0 3~ 40
850 34.0 3~ 40
900 35.1 3~ 39
950 35.2 3~ 37
1000 35.0 3~ 35
1050 34.7 3~ 33

Typowe zestawy danych o prędkości prądu służą do odniesienia przy wyborze modeli opraw LED.

35W DALI2 & PUSH przyciemnianie sterownik stałego prądu NFC programowalny sterownik LED 500-1050mA 5

Skanuj kod do pobrania Merrytek NFC.



[Włączony/wyłączony i opis działania przyciemniania]

A. Krótkoterminowe naciśnięcie przełącznika PUSH (krótki czas naciśnięcia 0,1 s-1 s), sterownik LED zostanie włączony lub wyłączony.

B. Przyciemnianie: wciśnij i przytrzymaj przełącznik PUSH (1s-8s).

C. Pamięć: przyciemnianie PUSH ma funkcję przyciemniania pamięci.

D. Synchronizacja przyciemniania: zasilanie podłączone do tego samego przełącznika PUSH może być synchronizowane przez naciśnięcie i przytrzymanie przełącznika PUSH przez dłużej niż 15 s

E. Tryb tłumienia DALI: podłącz zasilacz do systemu DALI, który może być tłumiony przez hosta DALI. Zakres tłumienia wynosi 0-100%.



[ Sprawy potrzebne AWymagania]

1) Przed włączeniem mocy wejściowej sterownik LED musi być podłączony do obciążenia; w przeciwnym razie sterownik LED może ulec uszkodzeniu.

2) Po wyłączeniu wejścia napędu LED na wyjściu występuje napięcie pozostałe, które może być utrzymywane przez około 3 minuty.

3) Przed ustawieniem parametrów za pomocą NFC upewnij się, że sterownik jest wyłączony.
