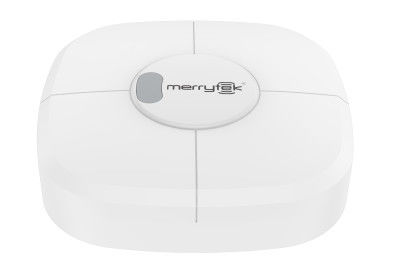

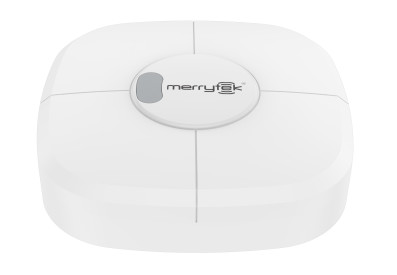

Detektory obecności mikrofalowych FMCW o częstotliwości 24 GHz z montażem powierzchniowym i 5-letnią gwarancją

  • 24GHz FMCW microwave presence detectors with surface mounting and 5 years warranty
Place of Origin China
Nazwa handlowa Merrytek
Orzecznictwo CE
Model Number MSA065S 99
Minimum Order Quantity 100pcs
Cena Negocjowalne
Packaging Details White box+ White box tags+ Clapboard+ Carton(K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10,000pcs per month

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Input Voltage 220-240Vac, 50/60Hz Working current 50mA mAX.
Power Consumption ≤1W Function reliable and accurate microwave presence detectors
Breath Detecting Area (radius) 3.5m±0.5m Mounting Height 2.5-4m
Installation Surface mounted IP rating IP20
Zostaw wiadomość
opis produktu

Detektory obecności mikrofalowych FMCW o częstotliwości 24 GHz z montażem powierzchniowym i 5-letnią gwarancją


1. Cechy
1) Ekskluzywne wykrywanie obecności żywych istot Merrytek
2) Technologia modulacji FMCW stosowana do wykrywania mikro ruchów spowodowanych oddychaniem
3) Niemcy Technologia RF zastosowana w celu uzyskania pięcioletniej gwarancji
4) Dostępny przycisk włączania/wyłączania lub regulacja przyciemnienia
5) Maksymalna moc obciążenia przekaźnika: 800w obciążenia oporowego i 400w obciążenia indukcyjnego & LED
6) Parametry czujnika regulowane za pomocą przełącznika DIP lub zdalnego sterowania

7) okres gwarancji 5 lat


2.Parametry

Wpływ/wyjście Napięcie wejściowe 100-240V AC 50-60Hz
Narysowane napięcie 220 V prądu przemiennego
Prąd roboczy 50 mA maksymalnie
Konsumpcja ≤ 1W 230V prądu stałego
Maksymalny napięcie 1KV ((L/N,EN61000-4-5)
sygnał wyjściowy 1 kanał ON/OFF ((Max 800w obciążenia rezystywnego i 400w obciążenia indukcyjnego) + 1 kanał sterowania pchnięciem
Maksymalny prąd napięciowy

16A przekaźnik

30A ((test o 50% Ipeak i drugi 500us @230Vac przy pełnym obciążeniu z zimnej buty

60A ((test o 50% Ipeak i drugi 200us @ 230Vac przy pełnym obciążeniu z zimnego buty
Parametry czujnika Częstotliwość radaru pasmo ISM 24-24,25 GHz
Siła przenośna 5 mW maksymalnie
Obszar wykrywania Ustawienie zdalnego sterowania: 0-4m
Czas zatrzymywania Ustawienie zdalnego sterowania/przemykania: 10s-30min Uwaga: wykrywanie obecności będzie dostępne tylko wtedy, gdy czas trwania ustawiony jest na >30s
QS1+100% promieniowanie zakresu wykrywania większy/mniejszy/mikro ruch ((instalacja o wysokości 3 m): 3,5 ± 0,5 m ((oparte na badaniu powierzchni otwartej 41 m2 i może ulec zmianie ze względu na różne przestrzenie)
Próg czujnika światła dziennego 5-150lux/niepełnosprawny
Wrażliwość Wysoki/Średni/Niski
Zdalne sterowanie Dostępne
Wysokość montażu 2Typowa wartość: 3 m
kąt wiązki 3 dB 100° ((XZ)
100° ((YZ)
Środowisko zastosowań Instalacja Montaż sufitu
Temperatura pracy 0°C...+50°C
Temperatura przechowywania -40°C~+80°C
Gwarancja 3 lata ((dostępne ze względu na problemy z jakością produktu przy zastosowaniu w pomieszczeniach wewnętrznych)
Standardy certyfikatów Certyfikat Zgodne z normą CE
Wymagania środowiskowe Zgodność z RoHS
Ocena IP IP20
W przypadku, gdy dane są dostępne, należy podać dane dotyczące danych, które są dostępne.

3. Wymiar



Detektory obecności mikrofalowych FMCW o częstotliwości 24 GHz z montażem powierzchniowym i 5-letnią gwarancją 0

                                        Detektory obecności mikrofalowych FMCW o częstotliwości 24 GHz z montażem powierzchniowym i 5-letnią gwarancją 1





4. Diagram okablowania

Detektory obecności mikrofalowych FMCW o częstotliwości 24 GHz z montażem powierzchniowym i 5-letnią gwarancją 2
5. Wykrycie promieniowania

Detektory obecności mikrofalowych FMCW o częstotliwości 24 GHz z montażem powierzchniowym i 5-letnią gwarancją 3








































6/ Sygnał wykrywający



Produkt wykrywa ruch człowieka, drobne ruchy i sygnały obecności oraz wykrywa istnienie człowieka/nie człowieka w stanie nieśpiącym.drobne sygnały ruchu i obecności:

Ja...Mżołnierz ruch: wykryć znaczący ruch człowieka (chodzenie) w obszarze wykrycia.

Ja...Nieważneruch: wykryć lekkie ruchy człowieka w obszarze wykrywania, takie jak pochylenie się do przodu, pochylenie się do przodu i do tyłu, huśtanie kończyn, potrząsanie głową, pisanie, granie z telefonami komórkowymi itp.

Ja...Mikro ruch:wykrywają zachowania rozszerzania brzucha i klatki piersiowej człowieka spowodowane oddychaniem, ale nie wykrywają sygnałów ruchowych lub niewielkich sygnałów ruchowych.

Detektory obecności mikrofalowych FMCW o częstotliwości 24 GHz z montażem powierzchniowym i 5-letnią gwarancją 4



7Ustawienie przełącznika.

Obszar wykrywania

  1 2 3
Ⅰ Włączony Włączony Włączony 4 m
Ⅱ - Włączony 30,5 m
Ⅲ Włączony - - 3 m
Ⅳ - - 20,5 m
V Włączony Włączony - 2 m
VI - Włączony 10,5 m
VII Włączony - Włączony 1 m
VIII - - 00,5 m

Czas zatrzymywania

  4 5 6 7
Ⅰ Włączony Włączony Włączony Włączony 10S
Ⅱ Włączony - Włączony Włączony 30S
Ⅲ Włączony Włączony - Włączony 1 min.
Ⅳ Włączony Włączony Włączony - Trzy minuty.
Ⅴ Włączony Włączony - - Pięć minut.
Ⅵ - - Włączony Włączony 10 minut.
Ⅶ - - - - 30 minut.



Czujnik światła dziennego

8 9
Włączony Włączony 5Lux
- Włączony 50 Lux
Włączony - 150 Lux
- - Wyłączyć





8/Remote Manual MH18

Detektory obecności mikrofalowych FMCW o częstotliwości 24 GHz z montażem powierzchniowym i 5-letnią gwarancją 5
