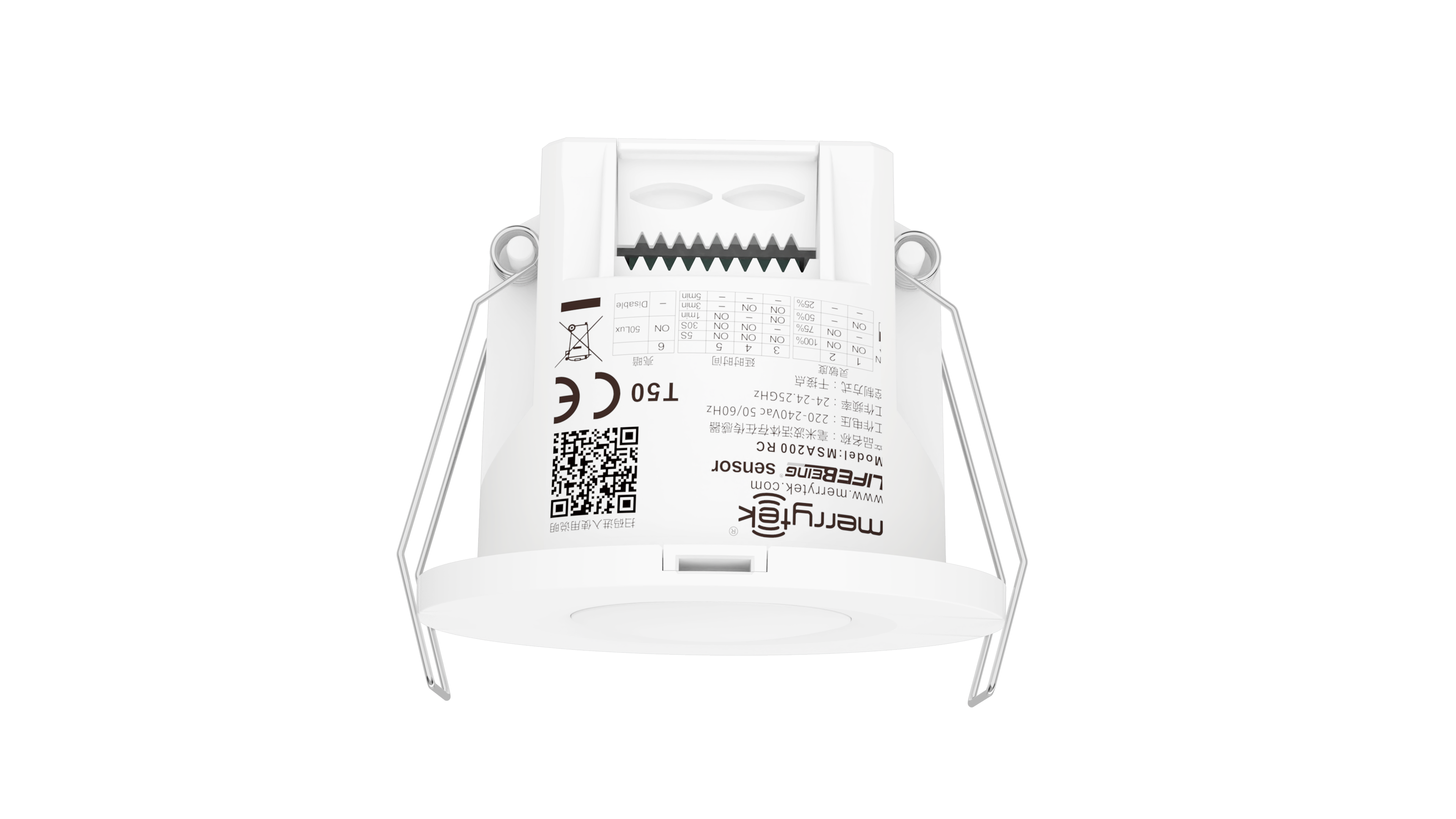

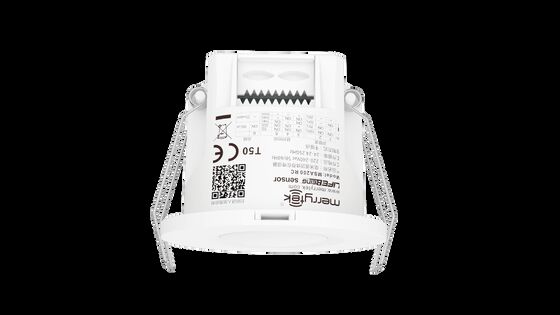

Wykrywacz zasięgu 24 GHz z kontaktem NO i kontaktem NC z wejściem AC
| Miejsce pochodzenia | Shenzhen, Chiny |
|---|---|
| Nazwa handlowa | Merrytek |
| Orzecznictwo | CE, UKCA |
| Numer modelu | MSA200 RC |
| Minimalne zamówienie | 100szt |
| Cena | Negocjowalne |
| Szczegóły pakowania | Kolorowe pudełko + karton K=K |
| Czas dostawy | 1, Próbka i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, Zamówienie masowe: |
| Zasady płatności | T/T |
| Możliwość Supply | 10000 szt./Miesiąc |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Napięcie robocze | 220-240Vac 50Hz | Tryb pracy | Styk NO i NC |
|---|---|---|---|
| Wysokość montażowa | 2,5-4,0 m | Czas życia | 5 lat gwarancji przy pełnym obciążeniu Ta 230 V |
| Wersja | Czujnik obłożenia | Typ obciążenia | Rezystancyjne, napięcie ≤36 Vdc, prąd: maks. 50 mA |
| Częstotliwość pracy | 24 GHz-24,25 GHz | Ocena IP | IP20 |
| Podkreślić | Detektor zajętości 24 GHz z wejściem AC,Czujnik czujnika obecności bez kontaktu,Czujnik zasięgu kontaktu NC |
||
opis produktu
Wykrywacz zajętości 24GHz bez kontaktu i kontakt NC z wejściem AC
Ten wbudowany czujnik obsługi używa 24GHz technologii radarowej fal milimetrowych do wykrywania ruchu, lekkiego ruchu i sygnałów oddechowych,umożliwiające dokładne wykrywanie obecności człowieka przy jednoczesnym rozróżnianiu celów ludzkich i innych niż ludzkie.
Kluczowe cechy
- Zaawansowana technologia wykrywania istot żywych, zdolna do wykrywania ruchu, lekkiego ruchu i sygnałów oddechowych
- Konstrukcja rellu rurowego zapewnia cichą pracę, idealnie nadającą się do zastosowań hotelowych
- Kompaktowy rozmiar instalacji odpowiedni do inteligentnych budynków, inteligentnych hoteli, inteligentnych biur i systemów wykrywania obecności
- 24-24.25GHz (pasmo ISM) radar fal milimetrowych bez zakłóceń dla 5G Wi-Fi i bez przenikania przez ściany
Parametry techniczne
| Kategoria parametrów | Parametry | Specyfikacja |
|---|---|---|
| Wpływ/wyjście | Zakres napięcia | 220-240V AC 50HZ |
| Napęd nominalny | 220 V prądu przemiennego | |
| Prąd pracy | 50 mA maksymalnie | |
| Siła robocza | ≤ 1 W | |
| Parametry czujnika | Częstotliwość pracy | 24 GHz -24,25 GHz, pasmo ISM |
| Siła przenośna | 5mW maks. 3dBm maks. | |
| Obszar wykrywania | 100% / 75% / 50% / 25% (ustawione przez zdalne sterowanie MH10 lub przełączniki DIP) | |
| Czas zatrzymywania | 5s/30s/1min/3min/5min/10min/20min (ustawione przez Remote) lub 5s/30s/1min/3min/5min (ustawione przez DIP) | |
| Czujnik światła dziennego | 50Lux/wyłączone (ustawione przez DIP) lub 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/wyłączone (ustawione przez pilot MH10) | |
| Zakres wykrywania (100% obszaru wykrywania, promień) | Ruch: 4-5 m (na wysokości 3 m) Niewielkie ruchy: 4-5 m (na wysokości 3 m) Obecność: 3-4 m (na wysokości 3 m) | |
| Środowisko | Temperatura pracy | 0°C...+50°C |
| Temperatura przechowywania | -40°C...80°C wilgotność: ≤ 85% (nie kondensująca) | |
| Ocena IP | IP20 | |
| Standardy certyfikatów | Certyfikat | FCC/RED |
| Wymagania środowiskowe | RoHS |
Funkcje wykrywania
Czujnik wykrywa chodzenie człowieka, lekkie ruchy (takie jak ruchy ciała, obrót głowy i inne drobne ruchy) oraz oddychanie, aby umożliwić wykrycie obecności człowieka w stanach nieśpiących.
- Sygnał ruchuDuże ruchy wywołujące aktywację czujnika w obszarze wykrywania
- Szybki sygnał ruchu:Bardzo małe ruchy, w tym pochylenie się do przodu, pochylenie się do tyłu, kołysanie się ciała, potrząsanie głową, pisanie na maszynie i używanie telefonu komórkowego
- Sygnał oddechowy:Wykrywanie wzorców oddechowych poprzez rozszerzenie jamy brzusznej i klatki piersiowej
Wymiary (jednostka: mm)
Diagram okablowania
Struktura wewnętrzna
Instrukcje instalacji
Wstawianie z płynem
- Wyciąć 55 mm dziurę w suficie
- Usunąć pokrywę kręcenia za pomocą śrubokręta z płaską głowicą
- Podłącz przewód do terminala
- Zainstaluj pokrywę drutu i nacisnąć drut mocno
- Zgięć sprężyny zacisku wstecz, aby popchnąć w otwartym otworze sufitu
- Zapewnienie stabilnej i niezawodnej instalacji
Układ powierzchni
- Odciąć zarezerwowany cienką ścianę do nici
- Przymocowanie produktu do docelowej powierzchni mocowania za pomocą pasujących śrub
- Podłącz przewód wejściowy do końca okablowania i ściśle zamknąć osłonę
- Usunąć górną osłonę z odkrętarzem płaskiej ostrza
- Dostosować przełączniki DIP i parametrów, a następnie wymienić górną osłonę
- Wciśnij produkt do siedzenia pod sufitem, dopóki klamra nie zostanie mocno przymocowana
- Aby usunąć, wprowadź śrubokręt z płaskim ostrzem do otworu rozbiórki i wyciąć w dół
- Zapewnienie stabilności i niezawodności po instalacji
Wzór wykrywania
Ważne uwagi:
- Zakres wykrywania różni się w zależności od wielkości osoby, materiału, grubości pokrycia i czynników środowiskowych
- Sygnały fal milimetrowych mogą przenikać przez materiały niemetalowe, takie jak szkło i cienkie ściany, ale nie mogą przenikać przez grube ściany nośne lub metalowe drzwi
Ustawienia pilota
Ustawienia zdalnego sterowania obsługują regulację czułości, konfigurację opóźnienia, kontrolę ON/OFF, funkcje resetowania, ustawienia ruchu czujnika i przełączanie światła wskaźnika.
Proces inicjalizacji
Po pierwszym uruchomieniu czujnik wchodzi w tryb samo-test przez 20 sekund przed przejściem do normalnej pracy.nie wykrywane sygnały ruchu zewnętrznego i nie odbierane sygnały zdalnego sterowania.
Ustawienia fabryczne
- Obszar wykrywania: 100%
- Czas wstrzymania: 1 minuta
- Czujnik światła dziennego: wyłączony
- Światło wskaźnika: włączone
Ustawienia przełącznika DIP
Ustawienia obszaru wykrywania
| Przełącznik 1 | Przełącznik 2 | Obszar wykrywania |
|---|---|---|
| Włączony | Włączony | 100% |
| - | Włączony | 75% |
| Włączony | - | 50% |
| - | - | 25% |
Wstrzymać ustawienia czasu
| Przełącznik 3 | Przełącznik 4 | Przełącznik 5 | Czas zatrzymywania |
|---|---|---|---|
| Włączony | Włączony | Włączony | Pięć sekund. |
| - | Włączony | Włączony | Trzydzieści sekund. |
| Włączony | - | Włączony | 1 minuta |
| Włączony | Włączony | - | 3 minuty. |
| - | - | - | Pięć minut. |
Ustawienia czujnika światła dziennego
| Przełącznik 6 | Poziom światła |
|---|---|
| Włączony | 50 Lux |
| - | Wyłączyć |
W przypadku ustawienia na "wyłączony" światło włącza się w momencie wykrycia ruchu, niezależnie od poziomu światła otoczenia.
Wytyczne dotyczące stosowania
- Instalację powinien wykonać wykwalifikowany elektryk
- Trzymać z dala od dużych płyt metalowych, szkła i materiałów o dużej gęstości, aby zapobiec fałszywemu uruchomieniu
- Unikać instalacji w pobliżu obwodów o wysokim prądzie, które mogą mieć wpływ na działanie produktu
- W przypadku instalacji wielu urządzeń należy upewnić się, że powierzchnie anten są równoległe i oddalone o więcej niż 1 m
- Unikaj skierowania powierzchni anteny w kierunku zasilania prądem przemiennym i urządzeń o dużej mocy
- Unikać trwających w pobliżu produktu obiektów wibrujących
- W celu zapobiegania oświetleniu okienka wykrywającego czujnik oświetlenia niepotrzebnym światłem
- Wybierz odpowiedni obszar wykrywania na podstawie wymiarów pomieszczenia:
- 25% dla pomieszczeń o długości 2 m lub mniejszej (toaleta, salon)
- 50% w pomieszczeniach o długości około 3 m (toaleta, korytarze, salony)
- 75% dla pomieszczeń o powierzchni około 4 m (małe biura, sale konferencyjne, biblioteki)
- 100% dla pomieszczeń o powierzchni 5 m lub większej (duże biura, sale konferencyjne, biblioteki)
- Odległość wykrywania zależy od prędkości ruchu, wielkości obiektu, wysokości instalacji, kąta i czynników środowiskowych
- Specyfikacje i parametry produktu mogą być zoptymalizowane bez uprzedniego powiadomienia
