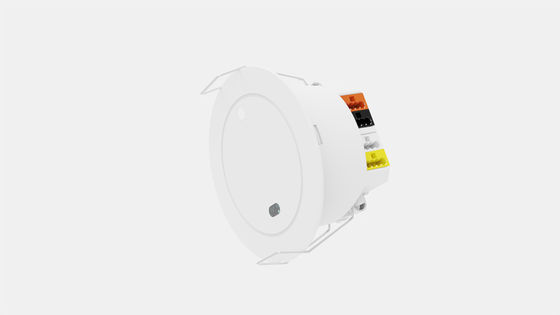

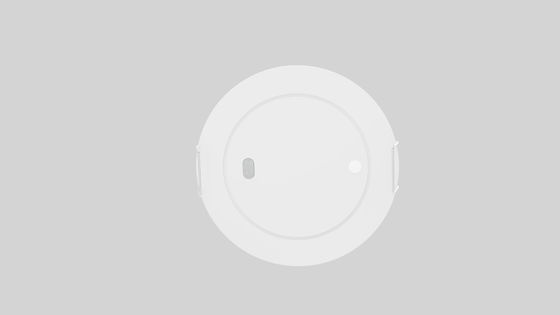

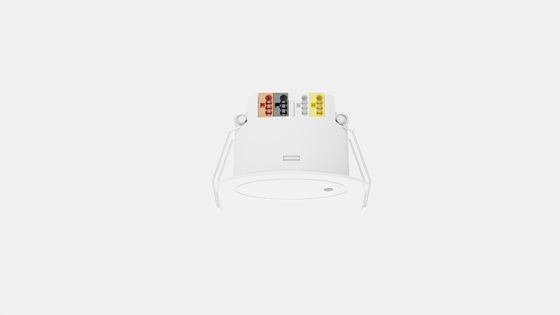

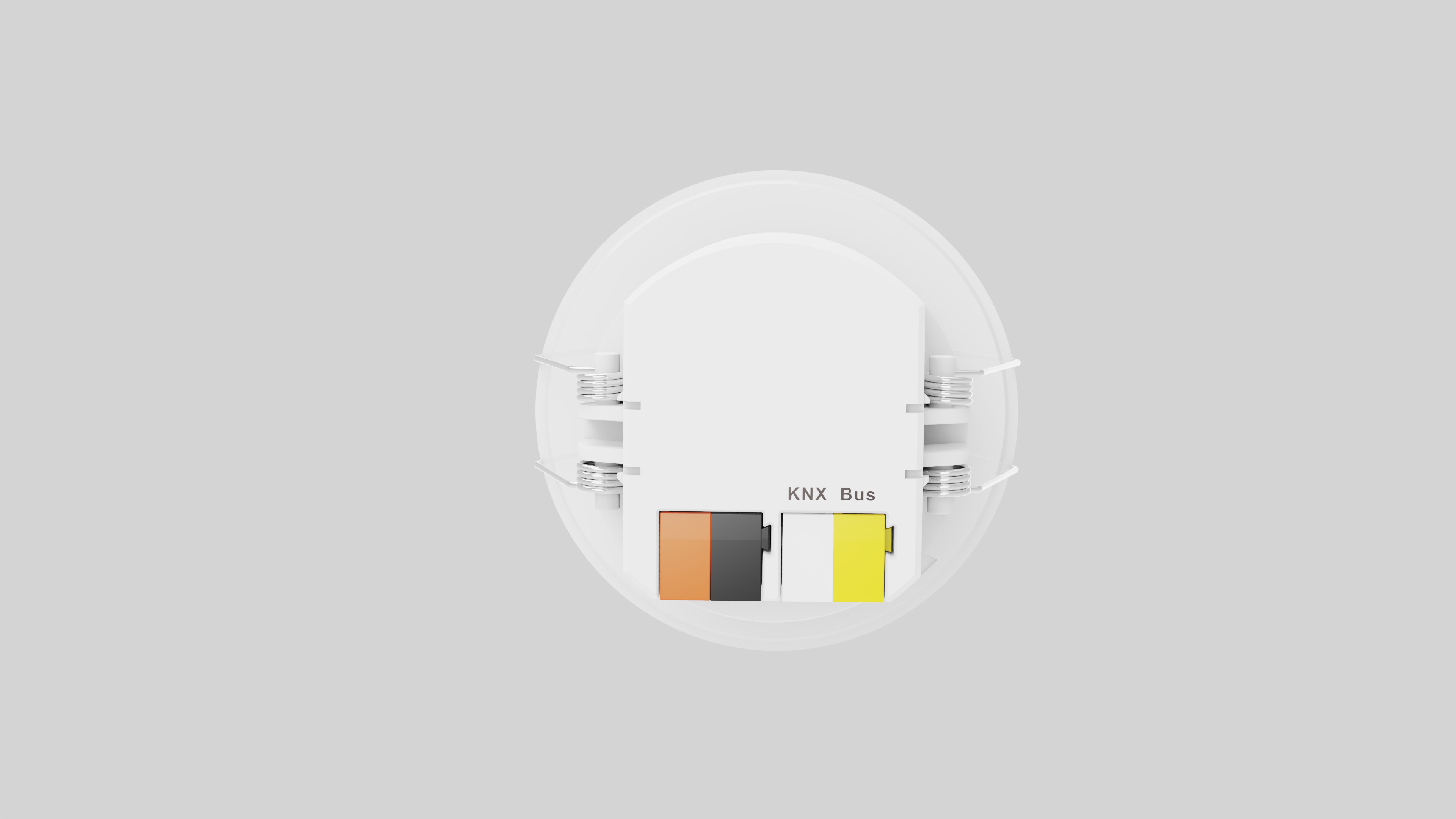

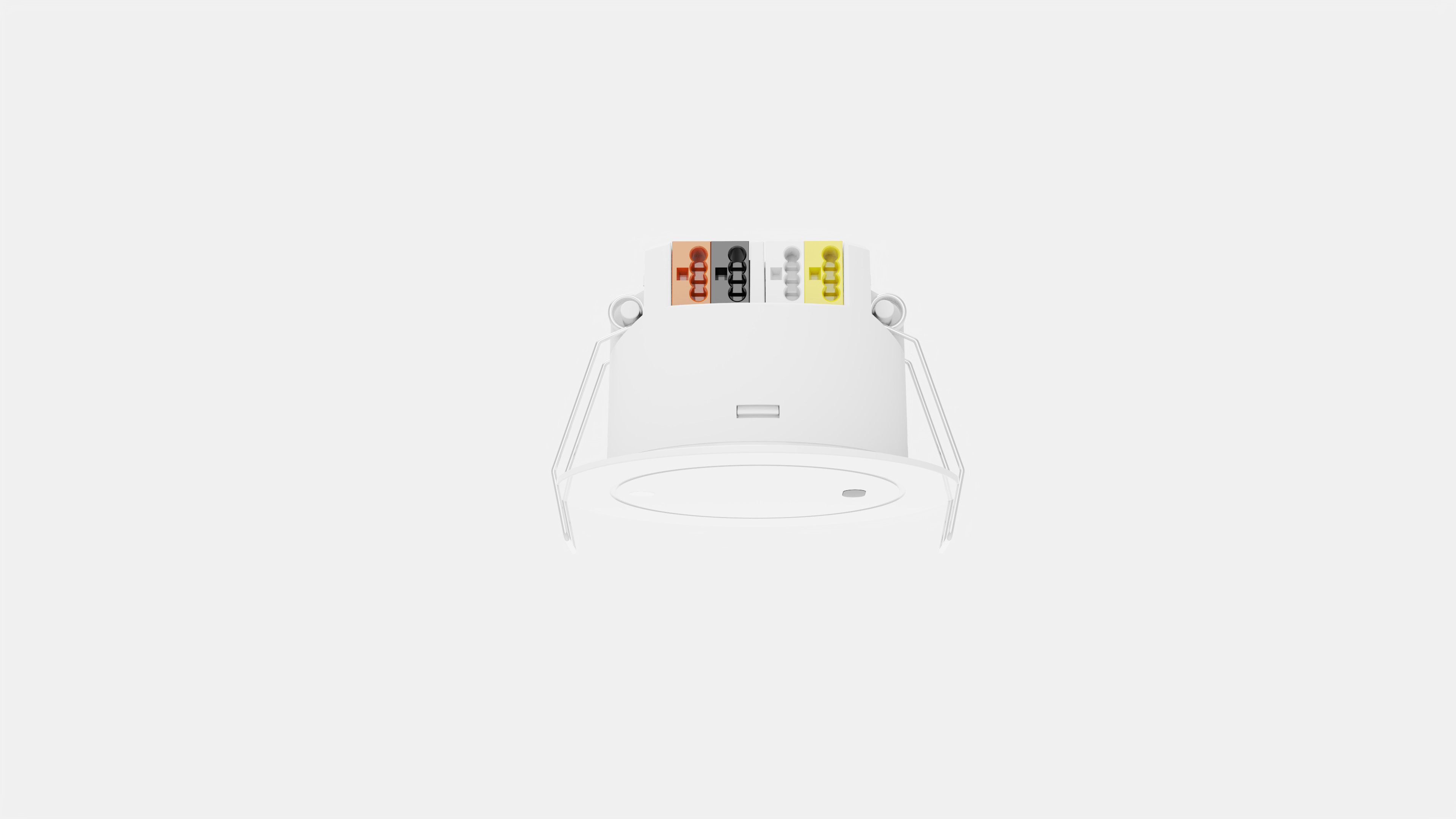

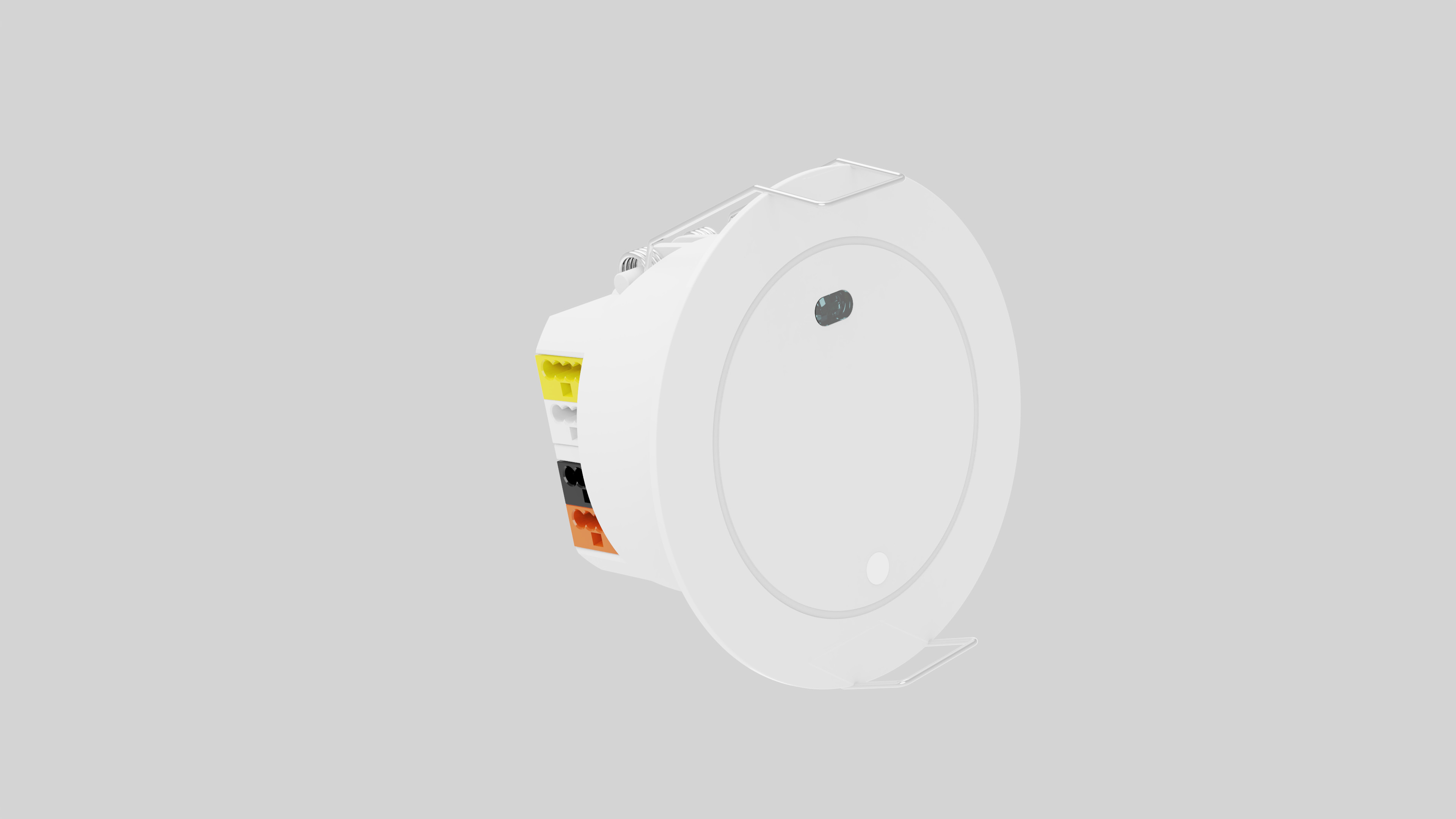

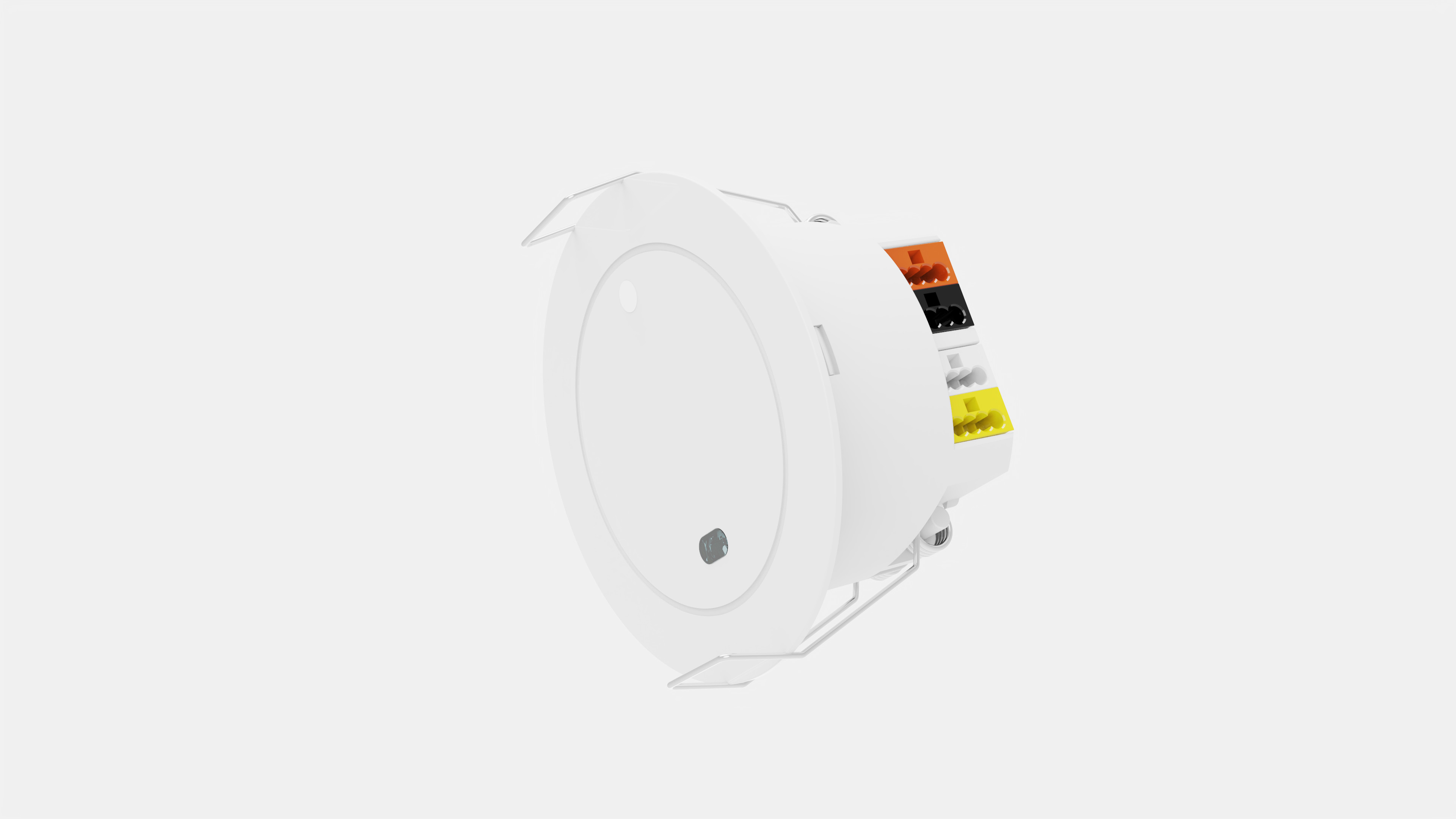

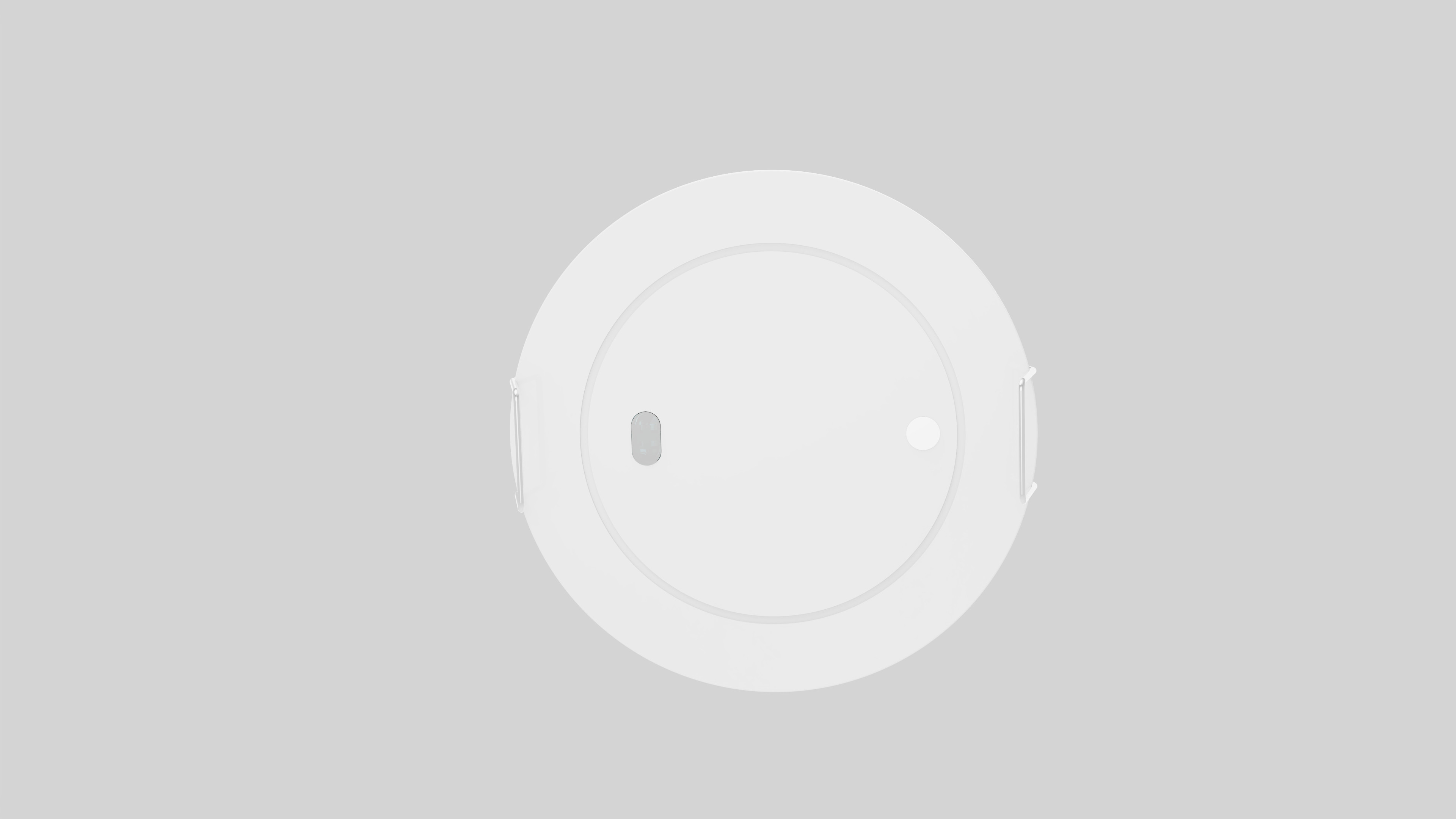

24G FMCW Mode KNX Occupancy Detector Z Zintegrowanym Podłącznikiem Autobusów KNX

24G FMCW mode KNX wykrywacz zajętości z zintegrowanym złączkiem przycisku KNX

1. Parametry

2. Funkcja produktu

3. Wymiar

4. Przesyłki

Sugestia układu okablowania:

1W celu zapewnienia stabilności transmisji sygnału, nie zaleca się podłączenia kabli autobusu KNX z ręki do końca, gwiazdki lub drzewa.

2. KNX zaleca przewody przewodowe dla autobusów standardowych KNX EIB, przewody osłonięte lub kable sieciowe kategorii 6, zaleca się, aby długość przewodów przewodowych dla autobusów nie przekraczała 400 m,liczba czujników podłączonych do autobusów nie powinna przekraczać 12.

3Liczba czujników podłączonych do autobusów musi w pełni uwzględniać bieżącą zdolność obciążenia zasilania:suma prądów wszystkich urządzeń KNX (w tym czujników) nie może być większa niż prąd obciążenia zasilania KNX.

5. Wykrycie

6.Inicjalizacja

Po przekierowaniu adresów fizycznych i ustawieniu parametrów kanału należy wykonać następujące kroki:

(1) Podłącz interfejs Bus;

(2) Włącz przycisk i zasilacz pomocniczy (uwaga: upewnij się, że produkt posiada zasilacz pomocniczy, w przeciwnym razie urządzenie może nie działać prawidłowo);

(3) Naciśnij przełącznik programowania produktu, światło LED stanie się czerwone;

(4) Wykorzystanie interfejsu przycisku do pobierania adresu fizycznego za pośrednictwem oprogramowania ETS.

(5) Po ustawieniu wymaganych parametrów aplikacji pobrać aplikację.

(6) Po pobraniu aplikacji produkt przechodzi do inicjalizacji. Podczas inicjalizacji funkcja wykrywania jest wyłączona. Po 20S inicjalizacja jest zakończona,i produkt działa normalnie;

Uwaga: Proszę użyć najnowszej wersji ETS 5 lub 5.7.2/Prosimy o uzyskanie pliku konfiguracji ETS /z naszego zespołu sprzedaży.

7. Instrukcje montażu

Wbudowana instalacja montażowa

1. Trepanie otworu 50-55 mm
2. Bezpiecznie połączyć przewód drutowy z terminem
3. Naciśnij przycisk programu
4. Włóż sprężynowy w otwór i dobrze go przymocować
5. Upewnij się, że czujnik jest mocno zainstalowany

8. Ustawienia fabryczne domyślne

Obszar wykrywania: 4 m Czas trwania: 30 s Światło wskaźnika: otwarte Czułość: średnia wrażliwość

9/Dalny sterownik MH18.

10Zawiadomienie o wniosku

Nasz czujnik ruchu mikrofalowy to produkt elektromagnetyczny, który ma wykrywać poruszające się obiekty i musi być mocno przymocowany.Silny odbija materiał jak metalu lub metalowej powłoki lub ruchomego zwierzę lub ruchomego wentylatora mają fałszywy wyzwalacz szansę, więc musimy wziąć pod uwagę poniższy aspekt podczas instalacji

• Ponieważ ludzkie ciało składa się z elektrolitów i może odbijać fale radarowe,Nasz czujnik ruchu mikrofalowy stosuje głównie zasadę Dopplera do pomiaru ruchu człowieka i wyjścia zajęty/niezajęty status
• Ponieważ fale radarowe mogą przenikać przez cienkie szkło, cienkie drewno i cienką gipsową płytę, ale nie mogą przenikać przez betonowe ściany lub metal, aby wykryć ruch, musisz wybrać odpowiednie miejsce instalacji,ustawić odpowiednią czułość wykrywania, i zatrzymać czas, aby spełnić swój idealny sens wyniku
• Ponieważ nasz czujnik ruchu mikrofalowego jest w trybie ciągłej pracy, nasz czujnik mocy prądu musi zagwarantować co najmniej stabilny 14mA
• Ze względu na nasz czujnik ruchu mikrofalowego jest KNX autobus napędzany, trzeba podłączyć ograniczoną ilość czujników w pętli ((naszym zdaniem nie więcej niż 6 czujników w pętli)
• 5Router 5G i inne urządzenia bezprzewodowe z dużą mocą mogą zakłócać czujnik ruchu mikrofalowy, więc zaleca się 2 metry między naszym czujnikiem a takim sprzętem.i czułość wykrywania jest dostosowywana w zależności od miejsca budowy
• Przepływ powietrza może wstrząsnąć naszym czujnikiem ruchu mikrofalowego, więc zaleca się 2 metry między instalacją czujnika a wyjściem powietrza lub metalowym materiałem,i czułość wykrywania jest dostosowywana w zależności od miejsca budowy
• Nie ma żadnego materiału blokowania jak wiszące oświetlenie lub rurociągi tuż pod naszym czujnikiem ruchu mikrofalowego, aby zapewnić jego regularną pracę
• Podczas stosowania naszego czujnika ruchu w pętli, można zastosować jeden czujnik do sterowania więcej urządzeń KNX lub więcej czujników do sterowania jednym sprzętem.funkcja zbierania światła dziennego jest dostępna dla naszego czujnika
