Komunikacja RS485 24GHz czujnik wykrywania obecności człowieka z trybem wykrywania FMCW

Komunikacja RS485 24GHz czujnik wykrywania obecności człowieka z trybem wykrywania FMCW

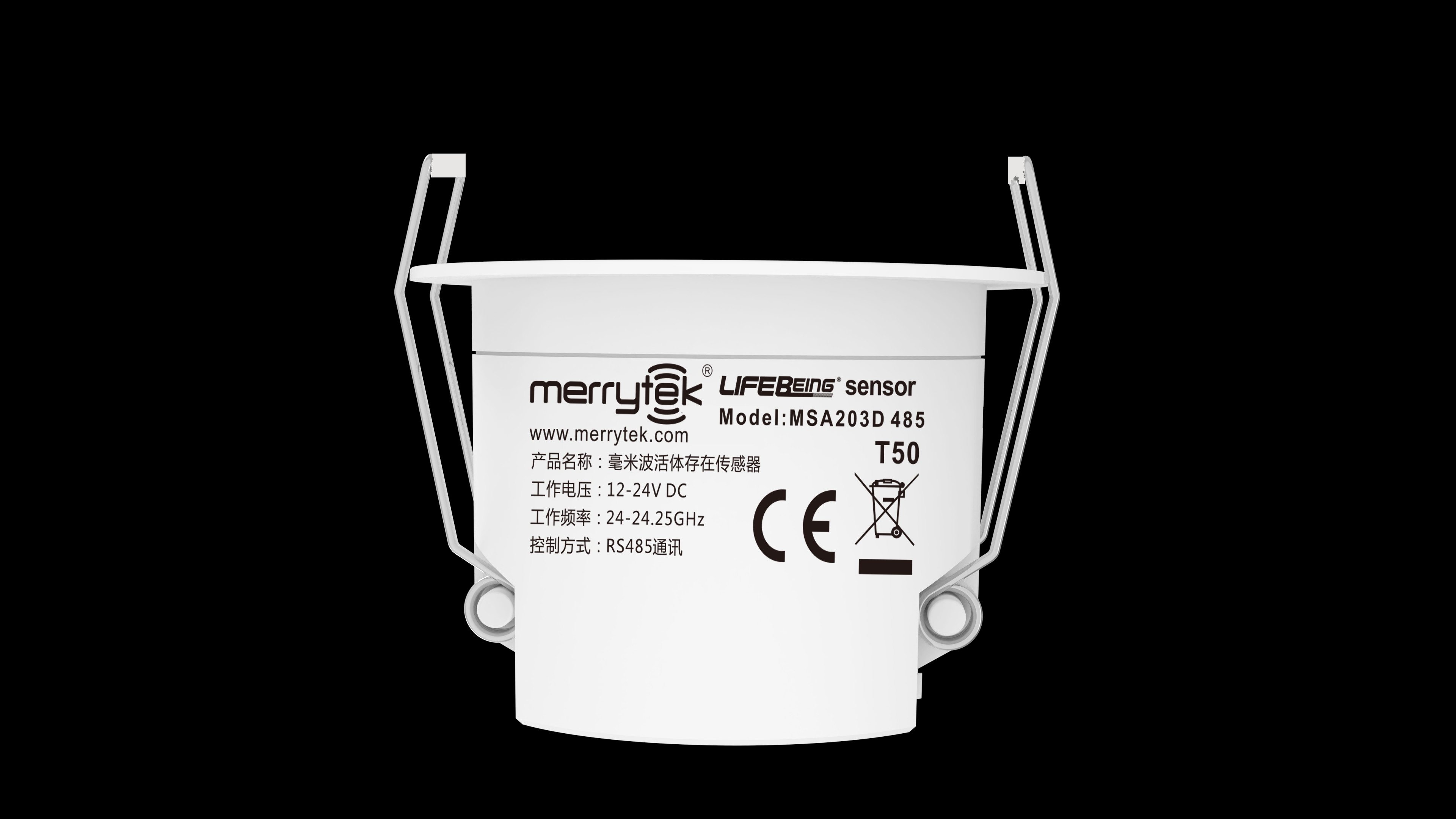

MSA203D 485 to czujnik radarowy o częstotliwości 24 GHz oparty na opatentowanej antenie ortogonalnej dużych wiązek firmy Mairui Technology.W połączeniu z unikalnym algorytmem oprogramowania Mairui Technology i metodą modulacji radaru FMCW klasy samochodowej, może precyzyjnie wykrywać subtelne ruchy spowodowane przez ludzkie funkcje życiowe w prawie wszystkich pomieszczeniach wewnętrznych,w ten sposób zapewniając szybkie i dokładne wejście czujnika przedniego dla bieżących scenariuszy opartych na obecności ludzkiego ciała, takich jak inteligentne domy, inteligentne hotele i inteligentne biura.

1. Cechy

1) Wykorzystaj technologię wykrywania istot żywych, która może wykrywać ruch, lekkie ruchy i sygnały oddechowe, i zrealizować prawdziwe wykrywanie obecności.

2) Wykorzystanie FMCW do wykrywania obecności ciał ludzkich

3) Super mały rozmiar instalacji, może być stosowany do inteligentnych budynków, inteligentnych hoteli, inteligentnych biur, czujników obecności i innych powiązanych inteligentnych obszarów sterowania.

4) 24-24.25 GHz (pasmo ISM) radar fal milimetrowych. bez zakłóceń dla 5G WIFI i bez przenikania sygnałów wykrywania przez ściany stałe.

2. Parametry

3.Funkcje

Sygnały ruchu aktywne Niewielkie ruchy i sygnały oddechowe utrzymane

Czujnik wykrywa chodzenie człowieka, lekkie ruchy (takie jak ruchy ciała, obracanie głowy i inne drobne ruchy) i oddychanie, aby wykryć istnienie człowieka w stanie nie-spającego.

* Sygnał ruchuW obszarze wykrywania występuje duży ruch w celu uruchomienia czujnika.

* Słaby sygnał ruchu: bardzo małe ruchy mogą być wykrywane w obszarze wykrywania, na przykład: pochylenie się do przodu, pochylenie się do tyłu, kołysanie się ciała, potrząsanie głową, pisanie, granie z telefonami komórkowymi,i innych małych działań behawioralnych.

* Sygnał oddechowy: Wykryty sygnał oddechowy (poczynania rozszerzania jamy brzusznej i klatki piersiowej)

4. Wymiar(jednostka:mm)

5.Przesłanie

6.Struktura

7. Instrukcja montażu

1)Umocowanie z płynem

2)Układ powierzchni

8.Wzór wykrywania

9. Inicjalizacja

Kiedy włącza się zasilanie po raz pierwszy, światło wskaźnika miga przez 10 sekund, a następnie wyłącza się./Nikt nie wyśle rozkazu.. Jeśli zostanie oceniony, że ktoś jest, wejdzie w normalny stan wykrywania (tj. rozpocznie uruchamianie czasu opóźnienia).nie wykryto zewnętrznego sygnału czujnika ruchuŚwiatło wskaźnika może być wyłączane i włączane za pomocą poleceń RS485 lub zdalnego sterowania Merrytek MH10.czas opóźnienia i zakres wykrywania (odległość wykrywania) można ustawić za pomocą poleceń RS485 lub zdalnego sterowania Merrytek MH10

10Ustawienia fabryczne

Obszar wykrywania: 4m Czas zatrzymania: 30s Światło wskaźnika: otwarte

11Zawiadomienie o składzie wniosku

1) Czujnik powinien być zainstalowany przez profesjonalnego elektryka.

2) Umieść czujnik tak daleko jak to możliwe od dużych powierzchni płyt metalowych, szkła i innych materiałów o wysokiej średniej gęstości, aby uniknąć błędnego uruchomienia.

3) Unikaj używania obiektów, które przez długi czas wibrują wokół czujnika, takich jak wstrząsające wentylatory itp. Sygnał wibracyjny będzie uważany za sygnał ruchu, który uruchamia czujnik.

4) Nie instaluj czujnika w pobliżu routera bezprzewodowego, przynajmniej w odległości powyżej 0,5 metra.

5) Telekomputer MH10 może być używany do ustawiania czułości i wskazywania ustawień przełącznika (przycisek zdalnego sterowania HS oznacza "włączony", a przycisek LS oznacza "wyłączony").

6) czujnik mikrofalowy może przenikać przez ściany szklane lub drewniane, a mikrofalowy, który przenika poza ścianę, może spowodować fałszywe uruchomienie, gdy wykryje poruszające się przedmioty na zewnątrz.Aby uniknąć fałszywego uruchomienia, proszę nie instalować czujnika w pobliżu szklanych drzwi/okna, gipsowej ściany lub ściany drewnianej.

A. Jeżeli produkt jest stosowany w pomieszczeniu o powierzchni 2 m * 2 m lub mniejszej, obszar wykrywania powinien być ustawiony na 25% (Wykorzystanie: łazienka lub recepcja).

B. W przypadku stosowania w pomieszczeniu o długości około 3 m * 3 m obszar wykrywania powinien być ustawiony na 50% (Zastosowanie: toalety, wejście lub recepcja)

C. W przypadku stosowania w pomieszczeniu o długości około 4 m * 4 m obszar wykrywania powinien być ustawiony na 75% (scenariusz zastosowania: mała sala konferencyjna biurowa lub biblioteka)

D. W przypadku stosowania w pomieszczeniu o średnicy około 5 m * 5 m lub większej obszar wykrywania powinien być ustawiony na 100% (Zastosowanie: duże biuro, sala konferencyjna lub biblioteka)

Uwaga: odpowiedni zakres wykrywania dla rzeczywistego zastosowania musi opierać się na rzeczywistym środowisku.

7) Czas trwania Ustawienia: pojedyncza przestrzeń: 1 min -3 min, przestrzeń wieloosobowa: 30 s -1 min.

Nie zaleca się ustawiania opóźnienia dłuższego niż 5 minut, aby uniknąć zakłóceń małych sygnałów ruchu w przestrzeni.
