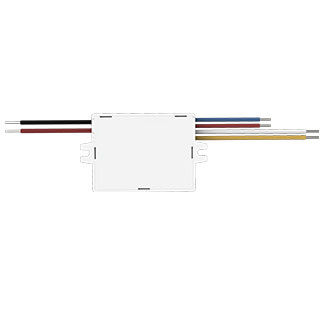

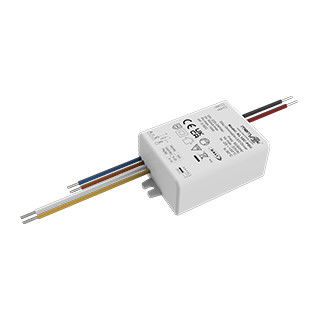

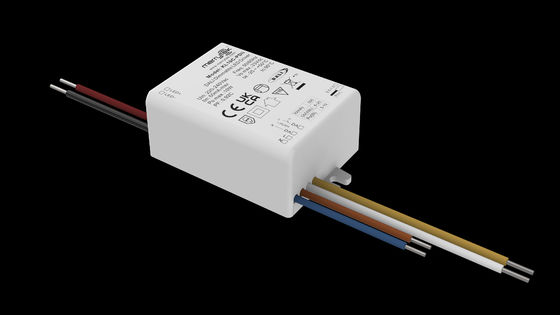

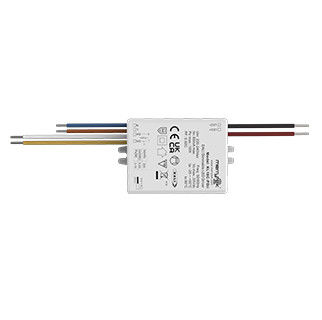

10W stały prąd LED sterownik pojedynczy prąd wyjściowy 200mA lub 300mA lub 500mA

  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
Miejsce pochodzenia Shenzhen, Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE
Numer modelu KL10C-PDii1
Minimalne zamówienie 100
Cena negotiable
Szczegóły pakowania białe pudełko + instrukcja Zewnętrzny karton z klapą (K=A)
Czas dostawy <i>1. Sample and small order: Within 5 working days after receiving your payment.</i> <b>1. Próbka i
Zasady płatności T/T
Możliwość Supply 20 000 sztuk miesięcznie

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Znamionowe napięcie wejściowe 220–240 V prądu przemiennego 50 Hz /60 Hz Wejście prądu rozruchowego <10A (szerokość impulsu półprądowego 100US) przy 230VAC
Władza w stanie gotowości ≤0,5 W（@230Vac） Ściemnianie DALI Ściemnianie DALI (maks. długość przewodu: 300M)
Temperatura pracy -25 ℃ ~ 50 ℃ Wilgotność: 85% (bez kondensacji) Wymiar instalacyjny 64,5*40*23mm
wydajność 83%Max. 83% maks. @230VAC （Full load） @230VAC (pełne obciążenie) Życie 50000h @Ta pełne obciążenie
Podkreślić

10 W ciągłego prądu sterownik LED

,

300mA bieg stały sterownik LED

,

500mA ciągły prąd LED
Zostaw wiadomość
opis produktu

Jednorazowy prąd wyjściowy 200mA lub 300mA lub 500mA 10W sterownik LED o stałym prądzie



[Cechy produktu]

  • Bez migotania dla całego zakresu zaciemniania
  • Moc w stanie gotowości poniżej 0,5 W
  • Główne przyciemnianie przyciskiem
  • Wbudowany interfejs DALI DT6
  • Ochrona: zwarcie / nadtemperatura / nad napięciem
  • Prąd obniżający w przypadku nadwyżki temperatury otoczenia
  • Wciśnij przyciemnienie z funkcją pamięci
  • 5 lat gwarancji



[Parametry]

Wpływ Modele
Napięcie robocze 198-264VAC 50Hz /60Hz
Narysowane napięcie wejściowe 220-240VAC 50Hz /60Hz
Zakres napięcia wejściowego prądu stałego 200-240VDC
Cuttent wejściowy 0.06A Max.
Prąd wejściowy < 10A (półprądowa szerokość impulsu 100US) @230VAC
Wskaźnik mocy ≥ 0,95 @ 230VAC (pełne obciążenie)
Całkowite zniekształcenie harmonijne Typowe: 20% (@230Vac, 100% obciążenia)
Władza w stanie gotowości ≤ 0,5 W ((@230Vac)
Efektywność 83% maks. @230VAC (pełne obciążenie)
Metoda okablowania Input: AC:0.5 mm2DALI:0.5 mm2;
Automatyczny wyłącznik rodzaj B10 B13 B16 B20 B25
Liczba 70 80 105 130 160
Średnica 1.5 mm2 1.5 mm2 2.5 mm2 2.5 mm2 2.5 mm2
rodzaj C10 C13 C16 C20 C25
Liczba 40 50 65 85 100
Średnica 1.5 mm2 1.5 mm2 1.5 mm2 1.5 mm2 2.5 mm2
Produkcja Rodzaj ładunku LED
Wymagania w zakresie wahania (Flickering lub Flicker-free) Wartość migotania: mniej niż 2% dla całego zakresu przyciemniania
Czas uruchomienia <1s (@230Vac)
napięcie wyjściowe bez obciążenia 48VDC maks.
Tryb działania 200 mA 300 mA 500 mA
Zakres napięcia wyjściowego obciążenia 3-28V 3-28V 3-21V
Moc wyjściowa pełnego obciążenia 00,6-5,6W 0.9-8.4W 1.5-10W
Prąd wyjściowy obciążenia Jednorazowy prąd
Tolerancja prądu/napięcia wyjściowego ± 5%
Produkcja Metoda okablowania Sekcja poprzeczna drutu:0.5 mm2
Metoda kontroli Główne przyciemnienie PUSH Główne przyciemnianie PUSH (max.długość przewodu:20M)
1-10V przyciemnianie Nie
Zakres zaciemnienia Główne przyciemnienie PUSH i DALI: 0%-100%
Potencjometr Nie
DALI Dimming Zmrażanie DALI (maks.długość przewodu: 300M)
WyjątekProtacjaRzestawienia Wydajność nad temperaturą
ochrona		 Tak, bez funkcji samoodzyskiwania (można zapytać)
Ochrona przed zwarciem wyjściowym Tak, bez funkcji samoodzyskiwania (można zapytać)

Działanie

Środowisko

 Temperatura/wilgotność pracy -25°C~50°C wilgotność: 85% (nie kondensująca)
Temperatura/wilgotność przechowywania -40°C~80°C, wilgotność: 10%~95%
Maksymalna temperatura przypadku ((Tc) 85°C

Bezpieczeństwo i EMC

 Norma EMC Wymagania w zakresie bezpieczeństwa
Standard protokołu DALI IEC 62386-102 IEC 62386-207 DT6 251 253
Standardy bezpieczeństwa EN61347-1
Certyfikacja CE
Wytrzymać napięcie 3750Vac, 5mA, 60s (Wchodzenie ¥L N ¥- Wyjście ¥SEC ¥)
Pozostałe Stopień ochrony IP20
Rodzaj ochrony Klasa II
Rodzaj instalacji Niezależna instalacja
Wymiar instalacji 64.5*40*23 mm
Funkcja pamięci wyłączającej Tak, pamięć PUSH
Synchronizacja przyciemniania PUSH Maksymalnie 20 jednostek.
Wymóg opakowania białe pudełko + instrukcje kartonowe Karton zewnętrzny ((K=A)
Waga 80 g
Życie 50000h @Ta pełne obciążenie
Uwaga: Wszystkie parametry są badane przy napięciu wejściowym 230 Vac i środowisku 25 stopni, chyba że jest to określone.


[Wymiar (jednostka: mm)]

10W stały prąd LED sterownik pojedynczy prąd wyjściowy 200mA lub 300mA lub 500mA 010W stały prąd LED sterownik pojedynczy prąd wyjściowy 200mA lub 300mA lub 500mA 1



[Diagram okablowania]

 10W stały prąd LED sterownik pojedynczy prąd wyjściowy 200mA lub 300mA lub 500mA 210W stały prąd LED sterownik pojedynczy prąd wyjściowy 200mA lub 300mA lub 500mA 3

Rys. ADALIBrzmi niecoMing                                                                                                Fig.BWciśnij DIM.Ming



[Zaniżanie]

10W stały prąd LED sterownik pojedynczy prąd wyjściowy 200mA lub 300mA lub 500mA 4



[Krzywa przyciemnienia]

10W stały prąd LED sterownik pojedynczy prąd wyjściowy 200mA lub 300mA lub 500mA 5



[Włączony/wyłączony i opis działania przyciemniania]

A. Krótko naciśnij przełącznik PUSH (krótko naciśnij 0,1S-1S), sterownik LED włączy się lub wyłączy.

B. Przyciemnianie: nacisnąć i przytrzymać przycisk PUSH (1S-8S), sterownik LED może osiągnąć przyciemnianie, oświetlenie lub przyciemnianie, zakres przyciemniania wynosi 2-100%.

C. Pamięć: przyciemnianie PUSH ma funkcję przyciemniania pamięci.

D. Synchronizacja przyciemniania: zasilanie podłączone do tego samego przełącznika PUSH może być synchronizowane przez naciśnięcie i przytrzymanie przełącznika PUSH przez dłużej niż 15 s

E. Tryb tłumienia DALI: podłącz zasilacz do systemu DALI, który może być tłumiony przez hosta DALI. Zakres tłumienia wynosi 0-100%.



[Uwaga]

1) Przed włączeniem zasilania wejściowego struna LED musi być podłączona do obciążenia, w przeciwnym razie może zostać uszkodzona.
