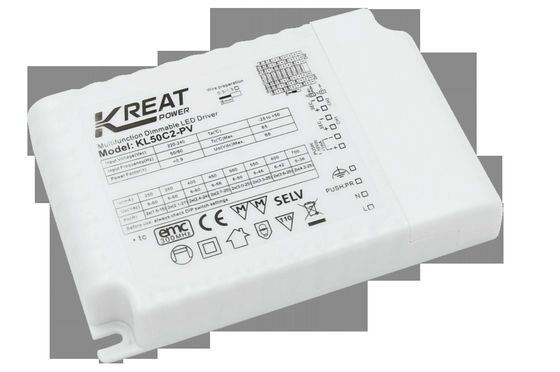

50W Dual Channel PUSH i 1-10V przyciemniający sterownik LED dla światła podświetlenia LED

  • 50W Dual Channel PUSH And 1-10V Dimming LED Driver For The LED Downlight
Place of Origin Shenzhen, China
Nazwa handlowa KREATPOWER
Orzecznictwo CE, SEMKO
Model Number KL50C2-PV
Minimum Order Quantity 100PCS
Cena negotiable
Packaging Details White box+ Instructions Clapboard Outer Carton
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Operating Voltage 198-264VAC 50Hz /60Hz Input Voltage range 200-240VDC
Input Cuttent 0.28A Max. Power Factor ≥0.9
Stand-by Power ≤0.5W IP IP20
Orzecznictwo CE, SEMKO Feature Dual channel
Dimming method PUSH and 1-10V dimming Warranty 5 years
Podkreślić

Oświetlenie dolne LED

,

Kierowca LED o napięciu zmniejszonym 50 W

,

1-10V Dymienie sterownika LED
Zostaw wiadomość
opis produktu

50W Dual Channel PUSH i 1-10V przyciemniający sterownik LED dla światła podświetlenia LED



[Cechy produktu]

  • Bez migotania dla całego zakresu zaciemniania
  • Moc w stanie gotowości poniżej 0,5 W
  • Główne przyciemnianie przyciskiem
  • Sekundarne przyciemnianie przy użyciu przyciemniacza 0-10V
  • Wspiera przyciemnianie 10V PWM (3KHz-8KHz)
  • 0-10V przyciski PUSH
  • Ochrona: zwarcie / nadtemperatura / nad napięcie
  • Prąd obniżający w przypadku nadwyżki temperatury otoczenia
  • Wciśnij przycisek przy funkcji pamięci
  • Przesunięcie przycisku ciemnego z funkcją korytarza
  • 5 lat gwarancji



[Parametry]



Wpływ Napięcie robocze 198-264VAC 50Hz /60Hz
Narysowane napięcie wejściowe 220-240VAC 50Hz /60Hz
Zakres napięcia wejściowego prądu stałego 200-240VDC
Prąd wejściowy 0.28A Max.
Prąd wejściowy < 15A (połowa szerokości impulsu prądu 100US) @230VAC
Wskaźnik mocy ≥ 0,9 (@230VAC Pełne obciążenie)
Całkowite zniekształcenie harmonijne Typowe: 13% (@230Vac Pełne obciążenie)
Władza w stanie gotowości ≤ 0,5 W
Efektywność 89% maks. @230VAC (pełne obciążenie)
Metoda okablowania Wymagania w zakresie bezpieczeństwa:0.75-1.5 mm2
Produkcja Tryb działania Prąd stały
Rodzaj ładunku LED
Wymagania w zakresie wahania (Flickering lub Flicker-free) Wartość migotania: mniej niż 2% dla całego zakresu zaciemniania
Czas uruchomienia < 0,5 s (@230Vac; pomocnicze nie ma wyjścia)
napięcie wyjściowe bez obciążenia 58VDC maks.
Zakres napięcia wyjściowego obciążenia 9-52VDC
Moc wyjściowa pełnego obciążenia OUT1+OUT2: maksymalnie 50 W.
Prąd wyjściowy obciążenia 2*CC: 350mA; 500mA; 550mA; 700mA; 750mA; 900mA;
Stały prąd/napięcie Dokładność Dokładność prądu stałego ± 5%
Metoda okablowania Wymagania w zakresie bezpieczeństwa:00,5-1,5 mm2
Metoda kontroli Główne przyciemnienie PUSH Główne przyciemnianie PUSH (max.długość prowadzenia:100M)
1-10V przyciemnianie 0-10V przyciemnianie ((Prąd w porcie < 1 MA) (maks.długość przewodów:20M)
Zakres zaciemnienia 3%-100%
Zgaszenie PWM 0-10V przycisku PWM (3KHZ-8KHZ)
Potencjometr Tak, 100kΩ
Sekundarne przyciemnianie PUSH Tak, zmienić ustawienia fabryczne
WyjątekProtacjaRzestawienia Wydajność nad temperaturą
ochrona		 Tak, bez funkcji samoodzyskiwania (może być zapytane)
Ochrona przed nad napięciem Tak, bez funkcji samoodzyskiwania
Ochrona przed zwarciem wyjściowym Tak, funkcja samoodzyskiwania (może być zapytana)

Działanie

Środowisko

 Temperatura/wilgotność pracy -25°C~50°C wilgotność: 85% (nie kondensująca)
Temperatura/wilgotność przechowywania -40°C~80°C, wilgotność: 10%~95%
Maksymalna temperatura przypadku ((Tc) 85°C

Bezpieczeństwo

& EMC

 Norma EMC Wymagania w zakresie bezpieczeństwa
Standardy bezpieczeństwa EN61347-1
Certyfikacja CE
Wytrzymać napięcie 3750Vac, 5mA, 60s (Wchodzenie ¥L N ¥- Wyjście ¥SEC ¥)
Pozostałe Stopień ochrony IP20
Rodzaj ochrony Klasa II
Rodzaj instalacji Niezależna instalacja
Wymiar instalacji 123*79*24 mm
Funkcja pamięci wyłączającej Tak, pamięć PUSH
Synchronizacja przyciemniania PUSH 30 jednostek.
Wymóg opakowania białe pudełko + instrukcje kartonowe Karton zewnętrzny ((K=A)
Waga 220 g
Życie 50000h @Ta pełne obciążenie
Uwaga: Wszystkie parametry są badane przy napięciu wejściowym 230 Vac i środowisku o temperaturze 25 stopni, chyba że jest to określone.



[Wymiar (jednostka: mm)]



50W Dual Channel PUSH i 1-10V przyciemniający sterownik LED dla światła podświetlenia LED 050W Dual Channel PUSH i 1-10V przyciemniający sterownik LED dla światła podświetlenia LED 1



[Diagram okablowania]



50W Dual Channel PUSH i 1-10V przyciemniający sterownik LED dla światła podświetlenia LED 2

Fig. Push DimMinglub Cfunkcja korytarza

50W Dual Channel PUSH i 1-10V przyciemniający sterownik LED dla światła podświetlenia LED 3

Fig.B 0-10Vlub wtórne PUSH



[Obecne ustawienie biegów]

Aktualność WYJEDNIE 1 OUT 2
napięcie Po ((W) 1 2 3 napięcie Po ((W) 1 2 3
350 mA 9 ̊50V 17.5 - - - 9 ̊50V 17.5 - -
500 mA 9 ̊50V 25 Włączony - - 9 ̊52V 26 Włączony - -
550 mA 9 ̊45V 25 - Włączony - 9 ̊52V 29 - Włączony -
700 mA 9 ̊36V 25 Włączony Włączony - 9 ̊50V 35 Włączony Włączony -
750 mA 9 ̊33V 25 - Włączony Włączony 9 ̊48V 36 - Włączony Włączony
900 mA 9 ̊28V 25 Włączony Włączony Włączony 9 ̊40V 36 Włączony Włączony Włączony
Uwaga:Całkowita moc obu wyjściów nie może przekroczyć 50W;Po1+Po2≤50W



[Zaniżanie]



50W Dual Channel PUSH i 1-10V przyciemniający sterownik LED dla światła podświetlenia LED 4

[Krzywa przyciemnienia]



50W Dual Channel PUSH i 1-10V przyciemniający sterownik LED dla światła podświetlenia LED 5

[Włączony/wyłączony i opis działania przyciemniania]

A. Krótkie przełączniki (< 1 s), sterownik LED włączony lub wyłączony. Jasność powraca do ostatniej wartości przyciemnienia.

B. Wciśnij i przytrzymaj przełącznik PUSH (1S~8S), a sterownik LED może osiągnąć przyciemnienie; po ponownym naciśnięciu światło zmienia się w przeciwnym kierunku przyciemnienia.

C. Przyciskowe przyciemnianie ma pamięć wyłączoną i pamięć o jasności.

D. Synchronizacja przyciemniania:

Kierowca LED może zsynchronizować się do poziomu przyciemnienia 50% przy 15-sekundowym zatrzymaniu nacisku.

E. Ustaw czasy wygaszania: naciśnij przycisk, aby wyłączyć światła, a następnie długo naciśnij przycisk, a światła włączą się i zgasną.Wyłączyć funkcję fade times: Szybko naciśnij przełącznik PUSH 5 razy w ciągu 3 sekund; Włącz funkcję czasu zaniku: długo naciśnij PUSH 15S.

F. Funkcja korytarza: PUSH ma sygnał L większy niż 60S, wprowadza się funkcję korytarza, 100% jasności, 20% jasności, czeka się na 60S, a następnie wyłącza światła.Krótkie przełączniki 5 razy do wyjścia z funkcji korytarza.

G. Nie dozwolone jest naciśnięcie przycisków z światłami wskazującymi.

H. PUSH drugorzędny: przełącznik DIP 4 jest zamknięty; 0-10V: czerwony przełącznik DIP 4 jest otwarty;



[Wysoki poziomAWymagania

Przed włączeniem mocy wejściowej struna LED musi być podłączona do obciążenia, w przeciwnym razie może zostać uszkodzona.
