Mikrofalowy czujnik obecności ZigBee 24 GHz Sieć bezprzewodowa Czujnik LifeBeing

Sieć bezprzewodowa ZigBee 24 GHz Czujnik LifeBeing wykorzystujący technologię radaru o dużej wiązce fal milimetrowych o dużym wzmocnieniu

Specyfikacjamikrofalowego czujnika ruchu

1.Funkcja

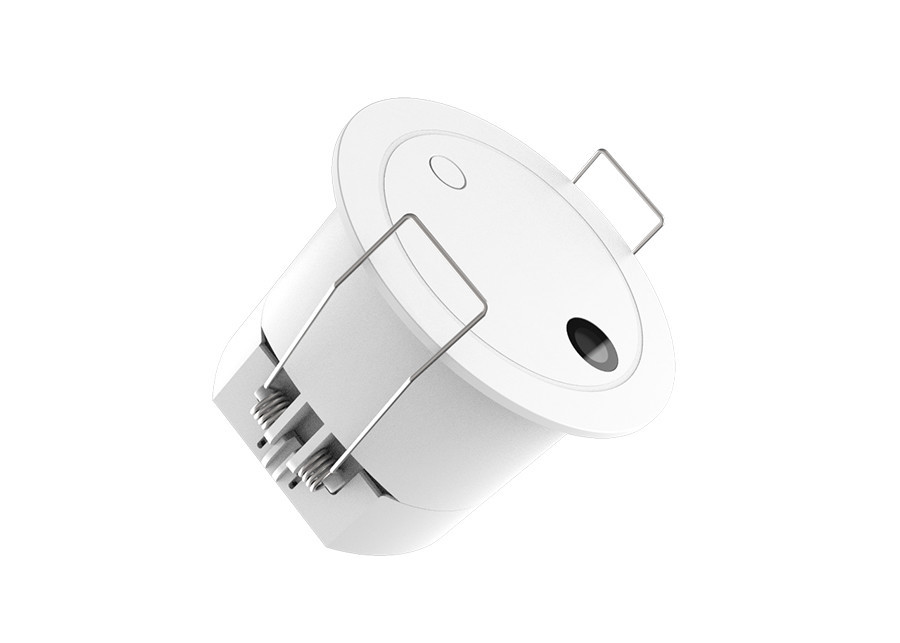

MSA201 Z to bezprzewodowy czujnik życia ZigBee do montażu wpuszczanego, który wykrywa również ruch, lekki ruch i sygnały oddechowe i może rozpoznać, czy ktoś jest.Produkt wykorzystuje technologię radarową o dużej wiązce fal milimetrowych 24 GHz o dużym wzmocnieniu, która charakteryzuje się realizacją wykrywania obecności żywych, pracując jako jednostka akwizycji danych w systemie sterowania Tuya.

1) Technologia radaru fal milimetrowych, precyzyjnie wykrywająca ruch człowieka/niewielki ruch i sygnał oddechu.

2) Zastosuj technologię wykrywania istot żywych, możesz wykryć ruch, niewielki ruch i sygnały oddechowe oraz zrealizować prawdziwe wykrywanie obecności.

3) Zintegrowany czujnik ruchu i światła dziennego.

4) Kompaktowa konstrukcja, wbudowany moduł bezprzewodowy Tuya ZigBee, szeroko stosowany w biurze, sali konferencyjnej, klasie, hotelu, inteligentnym domu i innych obszarach zastosowań IOT.

2. Funkcja produktu

Produkt przyjmuje mechanizm zgłaszania informacji o stanie ciała ludzkiego (bezzałogowy/zajęty: tryb spacerowy, tryb rekreacyjny, tryb obecności) i poziomu światła do modułu Zigbee, a następnie przesyła te dane do chmury przez bramkę ZigBee, aby interaktywnie sterować innymi urządzeniami Tuya ZigBee .

Spacerować Moda (duży ruch):duży ruch (chodzenie) ludzkiego ciała.

Wypoczynek Moda (drobny ruch):tylko niewielkie ruchy ludzkiego ciała, takie jak: do przodu, do tyłu, machanie kończynami, potrząsanie głową, pisanie na klawiaturze, zabawa telefonem komórkowym i inne drobne czynności.

Obecność Moda (oddychanie):wykrywa oddech człowieka tylko w ciągu 30 S (jama brzuszna, działania rozszerzające jamę klatki piersiowej), nie jest wykrywany żaden znaczący ruch.

ŚwiatłoPoziom Rraport:zgłaszać bieżący poziom światła, gdy poziom światła zmienia się poza zadany zakres zmian

1. Czułość, lampka kontrolna, czas podtrzymania i inne parametry są ustawiane za pomocą aplikacji Tuya.

2. Czujnik ruchu nie działa, gdy czułość jest ustawiona na 0%.

3. Funkcja wykrywania obecności ludzi i poziomu światła dziennego do przełączania i automatyzacji innych urządzeń.

4. Sygnały ruchu, drobnego ruchu i oddechu są rozdzielone w celu realizacji różnych trybów kontroli zachowania.

5. uzbrojony wyświetlacz stanu (nieobecność / zajętość: tryb spacerowy, tryb rekreacyjny, tryb obecności).

3. Wymiar(mm)

4.Okablowanie

5. Struktura

6. Instalacja

7. Obszar detekcji

8. Instrukcja parowania

• Parowanie ręczne

a.Naciśnij przycisk parowania na czujniku:

Po podłączeniu aplikacji do bramki Tuya ZigBee, włączeniu czujnika, długim naciśnięciu przycisku parowania przez 3 sekundy, zielony wskaźnik będzie migał przez 1 minutę, aby przejść do stanu parowania sieci;po pomyślnym sparowaniu wskaźnik LED będzie świecił przez 10 sekund;jeśli parowanie nie powiedzie się, wskaźnik LED zgaśnie na 10 sekund.

b.Parowanie za pomocą pilota

Po podłączeniu aplikacji do bramki Tuya ZigBee, włącz czujnik, naciśnij „TEST 2S” na pilocie, zielony wskaźnik będzie migał przez 1 minutę, aby przejść do stanu parowania sieci;po pomyślnym sparowaniu wskaźnik LED będzie świecił przez 10 sekund;jeśli parowanie nie powiedzie się, wskaźnik LED zgaśnie na 10 sekund.

Uwaga: po pomyślnym sparowaniu naprawa usunie poprzedni rekord parowania;W przypadku ręcznego parowania naprawę można wykonać natychmiast po włączeniu zasilania czujnika;w przypadku parowania za pomocą pilota naprawy można dokonać dopiero po 20 sekundach od włączenia czujnika.

• Automatyczne parowanie

Po włączeniu czujnika, czujnik rozpocznie inicjalizację na 20 s, czujnik będzie automatycznie parował przez 2 s, po pomyślnym sparowaniu wskaźnik LED będzie świecił przez 10 s;jeśli parowanie nie powiedzie się, wskaźnik LED zgaśnie na 10 sekund, 3 minuty później czujnik automatycznie sparuje się ponownie.

9. Inicjalizacja

Po włączeniu zasilania lampka kontrolna miga przez 20 sekund, a następnie gaśnie.Podczas inicjalizacji czujnik nie komunikuje się z modułem komunikacyjnym i nie wykrywa zewnętrznych sygnałów ruchu.Po zakończeniu inicjalizacji przechodzi w normalny stan roboczy.

10. Zawiadomienie o aplikacji

1) Czujnik powinien być instalowany przez profesjonalnego elektryka.Proszę odłączyć zasilanie przed instalacją, okablowaniem lub zmianą ustawienia przełącznika.

2) Umieść czujnik jak najdalej od dużych powierzchni metalowych, szklanych i innych materiałów o dużej gęstości medium, aby uniknąć przypadkowego wyzwolenia.

3) Unikaj naświetlania okna detekcji czujnika światła dziennego czujki przez nieprawidłowe źródło światła, które będzie zakłócać pomiar światła otoczenia.

4) Produkt nie powinien znajdować się zbyt blisko routera bezprzewodowego, w odległości co najmniej 2 m od siebie, gdy jest zainstalowany i używany.

5) Ustawianie obszaru wykrywania i wskaźnika on-off przez MH10. (Naciśnięcie HS w MH10 powoduje włączenie wskaźnika, a naciśnięcie LS w MH10 wyłącza wskaźnik).

6) Mikrofale czujnika mogą przenikać przez ścianę budynku.Może to powodować błędne raporty, gdy mikrofale przenikają przez ścianę w celu wykrycia poruszających się obiektów poza obszarem ufortyfikowanym.Aby uniknąć przypadkowego wyzwolenia, wybierz odpowiednie miejsce podczas instalacji, trzymaj z dala od szkła, płyt gipsowo-kartonowych, drewnianych ścian i innych przedmiotów, które mikrofale mogą łatwo przeniknąć, oraz dobierz odpowiednie parametry wykrywania w zależności od przestrzeni, na przykład:

A. Gdy produkt jest używany w pomieszczeniu o długości i szerokości około 2 m lub mniejszej, obszar wykrywania należy ustawić na 25% (scenariusz zastosowania: łazienka, salon)

B. Gdy produkt jest używany w pomieszczeniu o długości i szerokości około 3 m, obszar wykrywania należy ustawić na 50% (scenariusz zastosowania: łazienka, korytarz, salon)

C. Gdy produkt jest używany w pomieszczeniu o długości i szerokości około 4 m, obszar wykrywania należy ustawić na 75% (scenariusz zastosowania: małe biuro, sala konferencyjna, biblioteka)

D. Gdy produkt jest używany w pomieszczeniu o długości i szerokości około 5 m lub więcej, obszar wykrywania należy ustawić na 100% (scenariusz zastosowania: duże biuro, sala konferencyjna, biblioteka)

Uwaga: Ustawiony obszar wykrywania zależy od rzeczywistego środowiska (parametry obszaru wykrywania powyżej scenariusza zastosowania służą wyłącznie jako odniesienie).

7) Ustawienie czasu wstrzymania: miejsce dla jednej osoby: 1-3 minuty, miejsce dla więcej niż jednej osoby: od 30 sekund do 1 minuty.Nie zaleca się ustawiania czasu podtrzymania na dłużej niż 5 minut, aby uniknąć zakłócania przez niewielki sygnał ruchu w czasie zamykania.
